台达1100W碳化硅服务器电源拆解

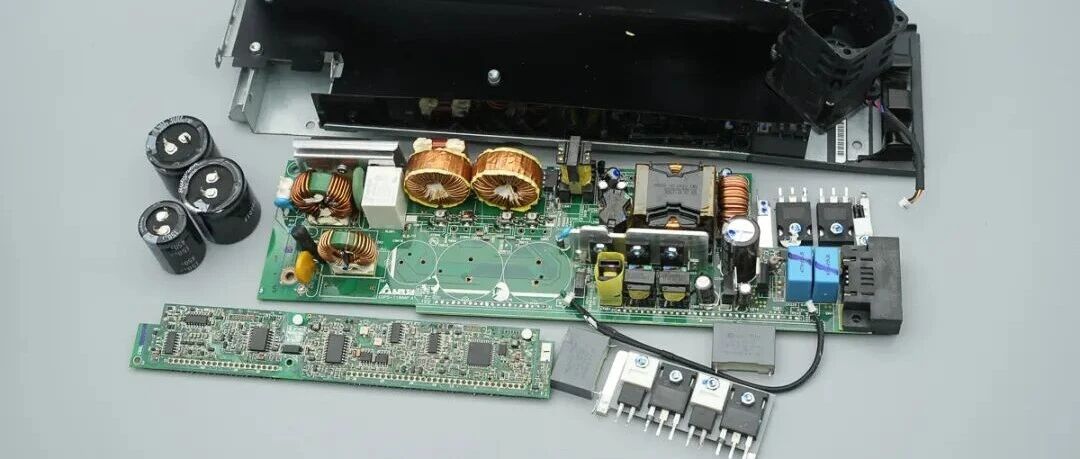

前言本期拆解带来的是台达1100W碳化硅服务器电源模块，这款电源模块型号DPS-1100AB-11 A，支持115-240V交流输入，输出电压为-56V，输出电流19.64A，最大输出功率为1100W。机身外侧设有电源插座和指示灯，内侧设有散热风扇和连接器。这款电源模块采用长条形机身设计，用于思科交换机应用。电源模块采用交错PFC+移相全桥架构，内置碳化硅二极管用于PFC整流，下面服务器电源网就带来台达这款电源的拆解，一起看看内部的方案和用料。台达是业界知名电源大厂，在AI 算力电源这个赛道，已陆续推出多款大功率碳化硅方案服务器电源产品。台达1100W碳化硅服务器电源外观 台达这款碳化硅服务器电源采用镀锌钢板外壳，机身正面粘贴标签。 电源机身信息标签特写：型号：DPS-1100AB-11 A输入：115-240V~12-6A，50-60Hz输出：-56V ⎓ 19.64A 1100W MAX 机身侧面粘贴标签。 侧面粘贴的标签一览。 机身侧面设有解锁卡扣。 尾部镂空放置散热风扇。 电源输入端设有提手，LED指示灯，散热孔，品字插座和脱扣把手。 LED指示灯特写。 品字电源插座特写。 输出端设有散热风扇和连接器。 散热风扇来自台达，型号FFB0412UHN，规格为12V 0.81A，设有静叶片，中国制造。 输出端镀金连接器特写。 测得电源模块长度约为362mm。 电源模块宽度约为82.9mm。 电源模块厚度约为40mm。 电源模块拿在手上的大小直观感受。 测得电源模块重量约为1381g。台达1100W碳化硅服务器电源拆解看完了台达这款服务器电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。 首先拧下固定螺丝，拆开电源外壳，PCBA模块覆盖麦拉片绝缘。 麦拉片内部设有PCBA模块。 电源交流输入线通过焊接连接。 接地线使用螺丝固定在外壳上。 指示灯焊接连接，散热风扇通过插接件连接。 PCBA模块通过螺丝固定。 拧下固定螺丝，从壳体中取出PCBA模块。 电源插座固定在外壳上。 两颗蓝色Y电容来自村田，料号221K。 安规X2电容规格为0.068μF。 用于抑制高频干扰的磁环特写。 PCBA模块正面一览，左侧设有保险丝，压敏电阻，安规X2电容，共模电感，整流桥，继电器和NTC热敏电阻。中间位置设有PFC升压电感，PFC开关管和PFC整流管，高压滤波电容。右侧设有整流管，变压器，移相全桥开关管，驱动变压器和控制小板。右侧设有薄膜电容和连接器。 PCBA模块背面设有电流取样电阻，初次级之间开槽隔离。 焊接拆下散热片，高压滤波电容，控制小板，继续进行拆解。 输入端保险丝外套热缩管绝缘，规格为16A 250V。 压敏电阻料号TVR14471，用于吸收过压浪涌。 共模电感采用漆包线绕制，内部和底部设有电木板绝缘。 另一颗共模i电感也采用漆包线绕制。 共模电感底部设有气体放电管。 安规X2电容规格为1μF。 蓝色Y电容料号332M。 蓝色Y电容料号相同。 热敏电阻丝印SCK 108。 继电器来自宏发，型号HF152F/012-1HT，为超小型大功率继电器，内置一组常开触点，具备20A触点切换能力，线圈电压为12V。 两颗整流桥半桥连接，散热片通过螺丝固定。 整流桥来自威世，型号GSIB2560，规格为600V25A，采用GSIB-5S封装。 薄膜滤波电容规格为2.2μF450V。 PFC开关管和PFC整流管固定在散热片上。 PFC开关管来自英飞凌，丝印6R099，型号IPW60R099CP，NMOS，耐压650V，导阻99mΩ，采用TO247封装。 PFC整流管来自Wolfspeed，型号C3D10060A，为碳化硅二极管，规格为600V 10A，采用TO220-2封装。 PFC升压电感采用漆包线绕制。 贴片电流互感器用于检测开关管电流和整流管电流。 贴片电流互感器特写。 旁路二极管来自海湾电子，丝印M360，采用SMC封装。 高压滤波电容来自红宝石，为MXH系列电解电容，规格为450V300μF。 高压滤波电容来自尼吉康，为LGL系列超小型电解电容。 规格为150μF450V。 蓝色Y电容料号471K。 保险丝来自功德，规格为5A 250V，用于移相全桥过流保护。 电流互感器缠绕胶带绝缘。 隔离驱动变压器特写。 散热片固定移相全桥开关管。 移相全桥开关管来自英飞凌，型号SPA20N60CFD，NMOS，耐压600V，导阻220mΩ，采用TO220封装。 共四颗移相全桥开关管型号相同。 两颗二极管来自威世，丝印MJ，型号MURS360，为快恢复二极管，采用SMC封装。 谐振电感采用利兹线绕制。 变压器磁芯缠绕高温胶带绝缘。 整流管和热敏电阻固定在散热片上。 整流管来自意法半导体，型号STTH6003CW，为高频二极管，规格为300V 60A，采用TO-247封装。 热敏电阻通过压板固定。 检测散热片温度的热敏电阻特写。 二极管来自意法半导体，丝印G21，型号STPS2H100U，规格为2A 100V，采用SMB封装。 滤波电感采用漆包线绕制，底部设有电木板并打胶加固。 滤波电容规格为1000μF63V。. 两颗10mΩ电阻并联，用于输出电流检测。 辅助电源芯片来自英飞凌，型号ICE3A0565Z，是一颗开关电源电流模式控制器，集成高压启动和650V耐压开关管，采用DIP7封装。 供电滤波电容来自红宝石，规格为50V22μF。 另一颗来自贵弥功，规格为50V47μF。 辅助电源变压器特写。 滤波电容来自尼吉康，规格为68μF25V。 滤波电容规格为25V100μF。 滤波电容规格为22μF50V。 稳压芯片来自意法半导体，型号L4931CZ33，支持20V输入电压，输出电压3.3V，输出电流250mA，采用TO-92封装。 滤波电容规格为4.7μF50V。 滤波电容来自贵弥功，规格为50V47μF。 稳压芯片来自安森美，型号LM7812C，支持35V输入电压，输出电压12V，输出电流1A，采用TO-220封装。 滤波电容规格为25V330μF。 开关管来自意法半导体，型号STP140NF75，NMOS，耐压75V，导阻6.5mΩ，采用TO-220封装。 240Ω放电电阻特写。 电压比较器来自意法半导体，型号LM393，为低功耗双路电压比较器，采用SO8封装。 两颗X2电容规格为4.7μF。 检测温度的热敏电阻特写。 控制小板外侧设有PFC控制器，MCU，移相全桥控制器，驱动器，运放。 小板内侧设有PFC控制器，运放，存储器，电压比较器和反馈光耦。 PFC控制器来自德州仪器，型号UCC3818AD，采用CCM模式运行，采用平均电流模式控制，具备精确的功率限制，具备过压保护功能，采用SOIC16封装。 另一面设有型号相同的PFC控制器。 运放来自德州仪器，型号OPA2171，是一颗双路低功耗运算放大器，支持36V供电电压，采用SOIC8封装。 PWM控制器来自安森美，型号TL494，是一颗脉宽调制控制芯片，采用SOIC-16封装。 MCU来自恩智浦，型号MC908QB8CDWE，采用8位MCU内核，内置8KB FLASH和192字节 RAM，支持5V和3V工作电压，具备10通道10bit ADC，具备SPI接口，采用SOIC16封装。 移相全桥控制器来自德州仪器，型号UCC3895，支持恒定频率脉宽调制和谐振零电压开关，支持电压模式和电流模式控制。芯片具备增强的控制逻辑，自适应延迟设置和关断功能，采用SOIC20封装。 驱动器来自德州仪器，型号UCC27324，是一颗双路低侧栅极驱动器，具备4A输出电流，采用SOIC8封装。 主控MCU来自微芯科技，型号PIC18F46K20，芯片内置高性能RISC内核CPU，内置64KB FLASH和3936字节RAM，1KB EEPROM存储器，内置ADC和DAC，采用TQFP44封装。 16.000MHz 晶振特写。 存储器来自微芯科技，丝印02CM，型号AT24C02C，容量为256B，支持1.7-3.6V工作电压，采用8-Lead SOIC封装。 运放来自德州仪器，型号TLC27L9C，为精密四通道单电源微功耗运算放大器，采用SOIC14封装。 黑色电位器特写。 另一颗黑色电位器特写。 两颗白色电位器特写。 电压比较器来自安森美，型号LM339E，是一颗单电源供电的4路电压比较器，采用SOIC-14封装。 另一颗电压比较器型号相同。 运放来自德州仪器，型号LM224A，是一颗四通道运算放大器，采用SOIC14封装。 另一颗运放型号相同。 运放来自意法半导体，型号LM358，是一颗低功耗双运算放大器，采用SO8封装。 电压比较器来自安森美，型号LM393E，是一颗双路电压比较器，采用SOIC-8封装。 亿光EL1013光耦用于隔离通信。 三颗型号相同的光耦特写。 全部拆解一览，来张全家福。服务器电源网拆解总结 最后附上台达碳化硅服务器电源模块的核心器件清单，方便大家查阅。台达1100W碳化硅服务器电源模块型号DPS-1100AB-11 A，支持115-240V交流输入，输出电压为-56V，输出电流19.64A，最大输出功率为1100W。电源模块输出端设有散热风扇，从输入端吸入空气，从输出端吹出散热。服务器电源网通过拆解了解到，这款电源采用交错PFC+移相全桥架构，使用德州仪器UCC3818D PFC控制器搭配UCC3895移相全桥控制器。PFC开关管使用英飞凌IPW60R099CP，PFC整流管采用Wolfspeed C3D10060A。移相全桥开关管采用英飞凌SPA20N60CFD，通过隔离变压器驱动，使用德州仪器UCC27324驱动器，整流管使用意法半导体STTH6003CW。使用恩智浦和微芯科技MCU用于参数采集，滤波电容均为日系品牌。电源内部器件打胶加固，做工用料扎实可靠。说明：本文来源网络；文中观点仅供分享交流，不代表本公 众号立场，转载请注明出处，如涉及版权等问题，请您告知，我们将及时处理。来源：电力电子技术与新能源
