人形机器人9.39秒破人类百米纪录！我看到了关节电机峰值扭矩的极限释放

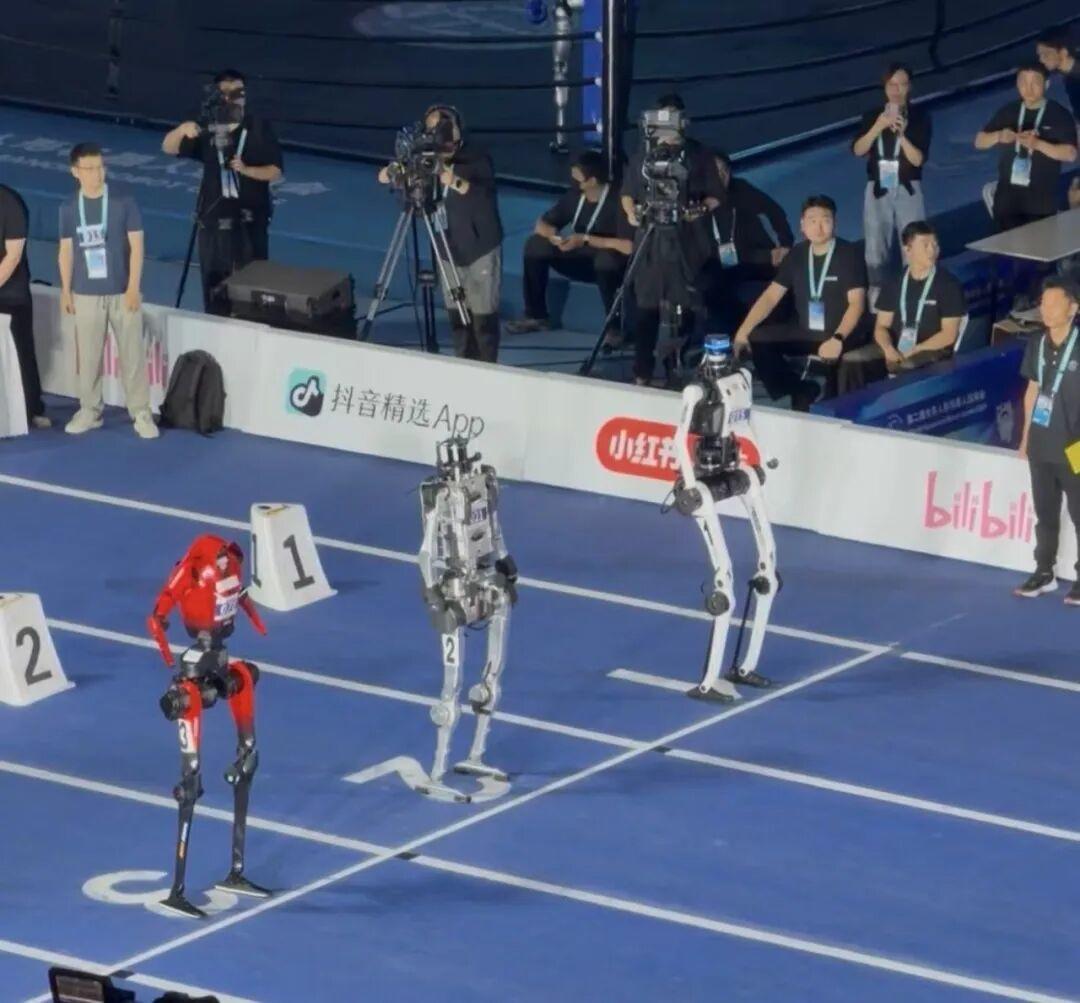

导读：在第二届世界人形机器人运动会开幕式上，天卓队机器人以9.39秒跑完100米，打破了博尔特保持的9.58秒人类百米世界纪录。全场沸腾！但很少有人注意到一个细节：这台机器人从静止启动到全速冲刺，只用了不到3秒。
这意味着什么？ 意味着它的髋关节、膝关节电机，必须在极短时间内输出远超额定值的峰值扭矩。如果峰值扭矩不够，起跑就慢；如果扭矩输出不平滑，步幅就乱；如果电机在大电流下过热退磁，跑到一半就会"腿软"。
人形机器人的百米竞速，表面比的是算法和控制，底层拼的是关节电机的电磁性能。而这一切，在电机还没被制造出来之前，就已经在ANSYS Maxwell的电磁仿真里被反复推演过了。
一、峰值扭矩：机器人"爆发力"的物理本质

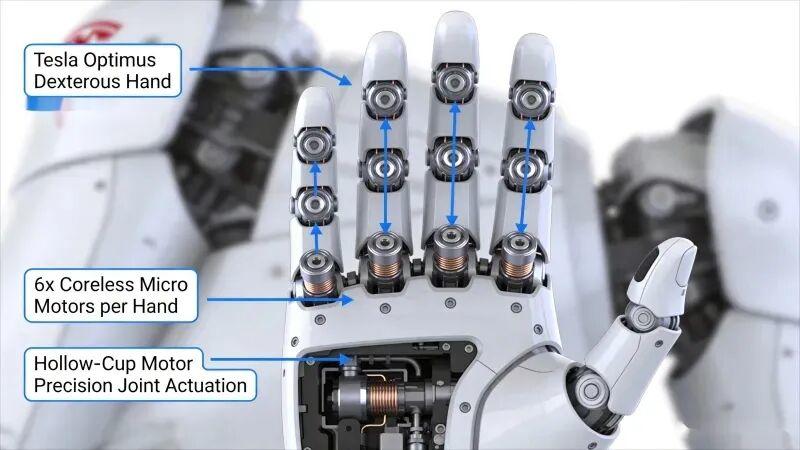

很多人以为机器人跑得快是因为"电机功率大"。这个说法只对了一半。真正决定起跑爆发力的，不是额定功率，而是峰值扭矩——电机在短时间内能够输出的最大转矩。

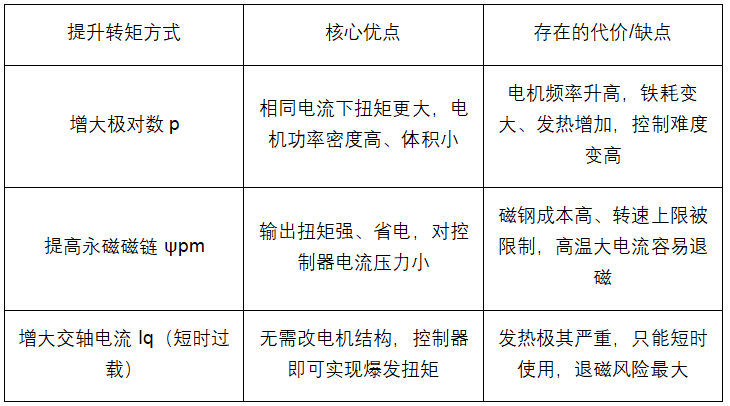

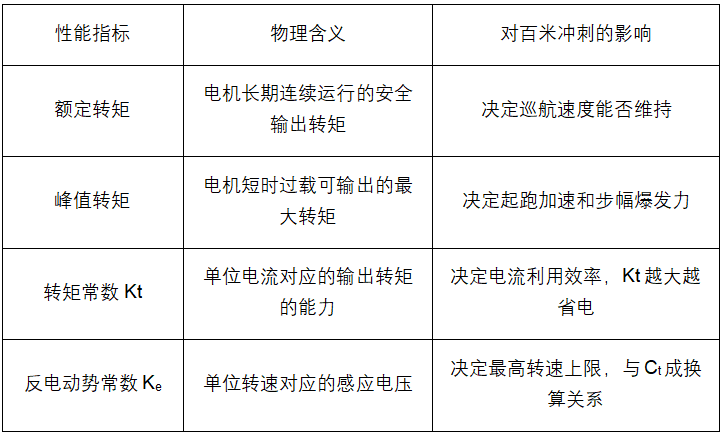

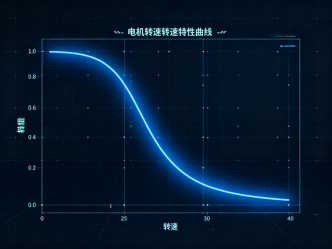

各参1数对机器人运动性能影响如下图。

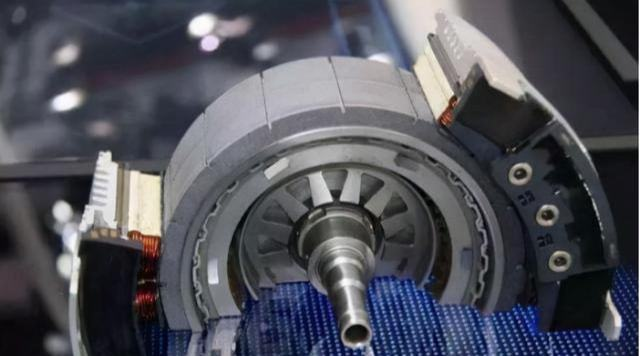

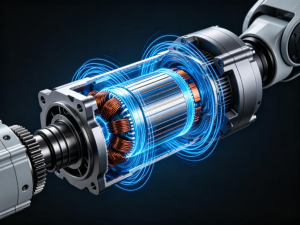

人形机器人关节电机通常采用永磁同步电机（PMSM），其电磁转矩公式为：
其中p为极对数，ψpm为永磁磁链（永磁体产生的磁链），Iq为交轴电流。
要获得大峰值扭矩，要么增加极对数，要么提高永磁磁链，要么短时注入大Iq电流，但每一条路都互有优缺。
二、为什么必须做电磁仿真：三个易踩的坑
如果只靠经验公式设计电机，至少有三个坑在等着你：
坑一：磁饱和被忽略，峰值扭矩算不准。
经验公式假设Kt是常数，但峰值扭矩工况下电流是额定值的3-5倍，定子齿部和轭部磁密迅速饱和，永磁体工作点下移，实际输出扭矩比理论值低15%-30%。不做有限元仿真，根本不知道真实峰值扭矩是多少。

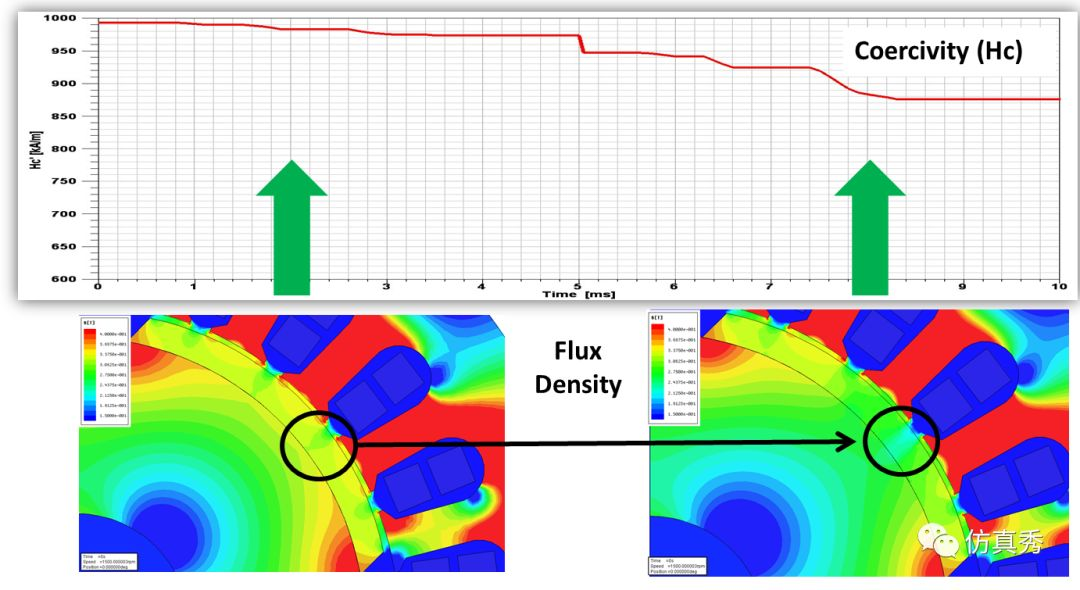

坑二：退磁风险看不见，电机可能"跑着跑着就废了"。
大电流产生的电枢磁场会对永磁体产生去磁作用，如果永磁体工作点低于退磁拐点，会发生不可逆退磁，致使电机性能永久下降。
视频只看到了机器人在快速的百米冲刺，可就是这不到十秒的百米冲刺，产生的短时大电流工况，恰恰是退磁风险最高的场景。
坑三：电磁力谐波引发振动噪声，机器人"跑起来嗡嗡响"。
齿槽转矩、电流谐波、磁路非线性会产生电磁力波，激励定子和机壳振动，带来噪声。高速冲刺时，这个问题会被放大。
三、 建立完整的关节电机电磁仿真流程
以机械狗/四足机器人关节电机为例，一套从设计到验证的电磁仿真流程如下：
第一步：RMxprt快速电磁设计
在ANSYS RMxprt中输入电机基本参数（定子外径、内径、槽数、极数、绕组方式、永磁体尺寸），软件自动计算磁路、性能曲线，几分钟内得到初始方案。这一步的核心输出是：额定点性能、最高转速、效率预估。
电磁仿真设计RMxprt-6p72s电励磁凸极同步电机分析案例
第二步：Maxwell 2D瞬态场仿真
将RMxprt模型一键导入Maxwell 2D，设置瞬态仿真：给定驱动电流（含峰值扭矩工况），计算一个电周期内的瞬时转矩、磁密分布、反电动势波形。
Maxwell瞬态磁场求解器分析与实例讲解
后处理重点提取：
平均转矩和转矩脉动率
定子齿部、轭部最大磁密
永磁体最低工作点（退磁校核）
反电动势FFT谐波分析
第三步：Maxwell 3D建模与端部效应分析
2D仿真忽略了绕组端部效应和3D漏磁。对于小型关节电机，端部效应占比不可忽略。需要在SpaceClaim中清理几何、简化模型，导入Maxwell 3D进行精确计算。
第四步：电磁力映射与结构振动耦合
将Maxwell计算得到的电磁力密度映射到结构有限元模型，进行谐响应分析和声学响应分析，预测电机在不同转速下的振动噪声水平。
四、从仿真到赛场：峰值扭矩的工程优化方向
基于电磁仿真结果，关节电机的峰值扭矩优化通常围绕三个方向：
1. 极槽配合优化

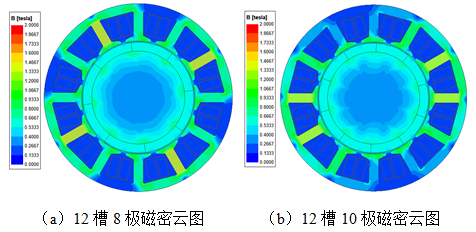

不同的极槽配合（如12槽10极、18槽16极、24槽20极）对齿槽转矩、绕组系数、转矩脉动有显著影响。通过参数化扫描，找到转矩密度高、脉动小的方案。
2. 永磁体形状优化
表贴式永磁体的极弧系数、倒角形状会影响气隙磁密正弦度，进而影响转矩脉动和峰值扭矩。仿真可以快速对比不同极弧系数下的性能差异。
3. 控制策略与电机设计协同
峰值扭矩不仅是电机问题，也是控制问题。弱磁控制可以扩展高速区间，但会增加退磁风险；最大转矩电流比（MTPA）控制可以提升电流利用率。仿真需要结合控制策略，评估真实工况下的性能。
五、仿真不是"锦上添花"，而是"入场券"
回到9.39秒这个数字。它背后是无数次的仿真迭代：电机尺寸改了多少版？峰值扭矩校核了多少次？退磁风险排除了几轮？这些工作，在机器人走上跑道之前就已经全部完成。
对于人形机器人和四足机器人的研发团队来说，电磁仿真已经不是"有了更好"的加分项，而是"没有就做不出来"的入场券。一台能跑进10秒的机器人，它的每一个关节电机，都必须在虚拟世界里先跑过一万次。
随着人形机器人和四足机器人从实验室走向工业现场和家庭应用，产品对性能、可靠性和用户体验的要求越来越高。电磁-结构耦合仿真作为驱动关节设计的核心技术，其重要性日益凸显。然而，耦合仿真不是简单地把两个软件"串"起来，它需要工程师既懂电磁理论，又懂结构力学，还要有丰富的工程经验。

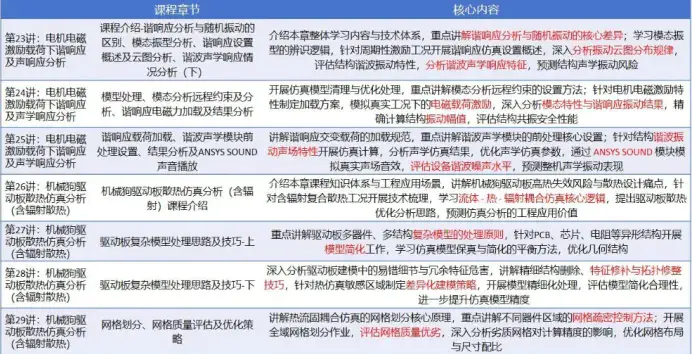

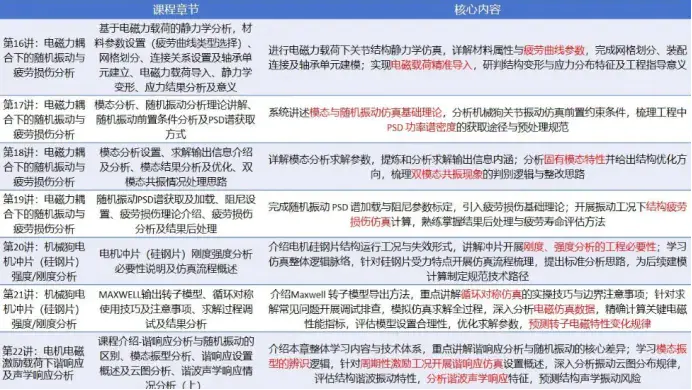

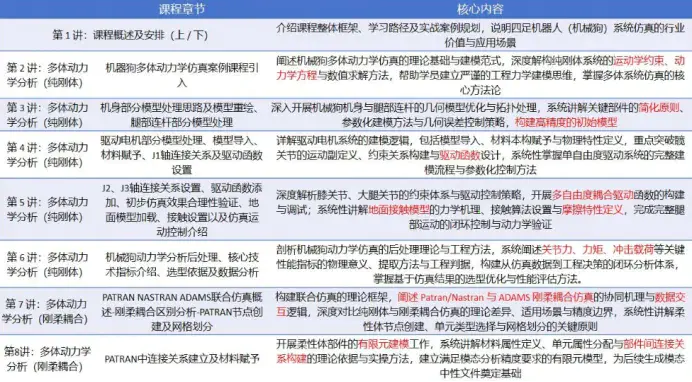

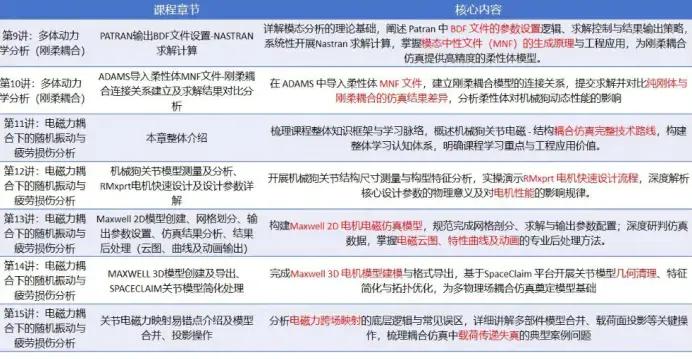

如果你想系统学习机械狗核心部件的多物理场耦合仿真技术，深入掌握电磁-结构、热-结构、流体-热、声学-结构等全链路耦合仿真方法，不妨关注一下我发布在仿真秀官网的《ANSYS&ADAMS机械狗核心部件多物理场耦合仿真高级案例课程》。课程以真实工业案例为载体，从模型前处理到结果后处理，全流程拆解耦合仿真的实操技巧，帮助你快速补齐技术短板，提升职场竞争力。愿每一位CAE工程师都能在仿真的世界里，找到解决工程问题的最优解。欢迎识别下方二维码试看：
