让IGBT“冷静”下来：风电变流器液冷板与芯片级散热仿真，如何把功率密度推向新极限

导语

风电正加速走向大兆瓦、深远海。机组越造越大，变流器的功率密度越堆越高，而承担能量转换核心职责的IGBT模块，却要在狭小的冷板表面上把上千伏、数百安培开关过程中产生的热量"悄无声息"地交出去。一旦结温越过阈值，器件失效率呈指数级攀升——研究表明，器件工作温度每升高10℃，失效率增加1倍；温升50℃时的寿命只有温升25℃时的1/6。

风冷在8MW以上机组已逼近极限，液冷成为必然选择。但液冷板怎么设计？流道怎么走？翅片怎么排？IGBT芯片级的结温分布如何预判？传统"设计—试制—测试—改进"的轮回，一次开模失败可能意味着数十万元损失和数月延期。此时，芯片级散热仿真就成了连接液冷板物理结构与IGBT可靠性的那座桥。

痛点：风电变流器的热，正在变成"不可承受之重"

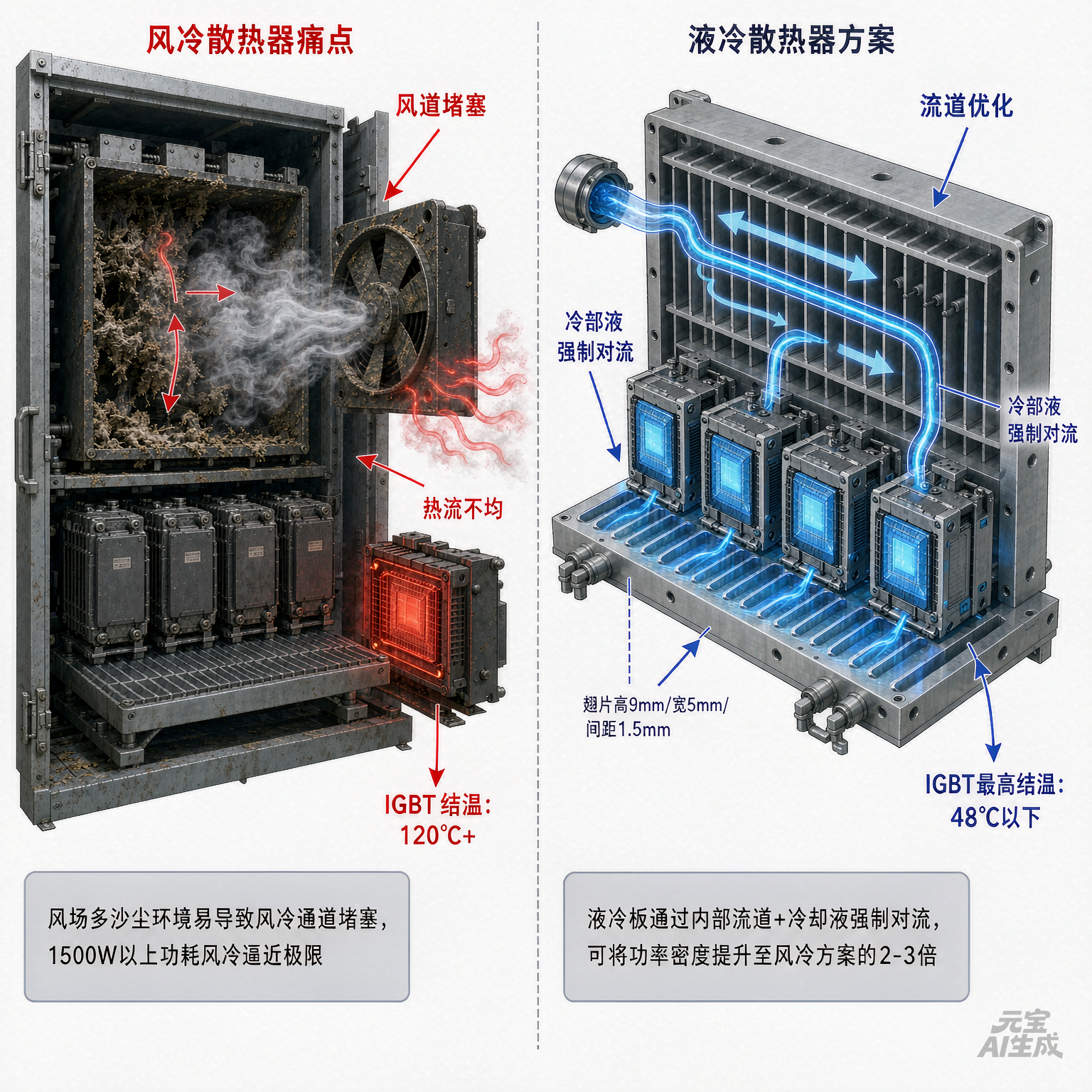

1.风冷撞上功率密度的天花板

风电变流器长期向模块化、集成化、高频化、小型化演进，IGBT的热流密度急剧攀升。当功耗超过1500W，传统的自然对流和强迫风冷已经无法满足热设计需求。风冷另一个老大难是粉尘——风场多沙尘环境，散热风道极易堵塞，散热器效率下降，IGBT结温升高，加速老化。

2.海上液冷的"腐蚀与泄漏"阴影

海上风机液冷系统面临盐雾腐蚀和冷却液泄漏的双重考验。管路接头在盐雾环境下易腐蚀，一旦发生冷却液泄漏，功率模块将瞬间过热。同时，为防止冬季结冰，纯水中需加入乙二醇防冻液，而乙二醇具有很强的腐蚀性，容易造成金属结构件腐蚀，导致寿命和安全问题。

3.IGBT失效=非计划停机的主因之一

在风电变流器的可靠性版图中，IGBT失效占非计划停机比例已超过两成，散热系统故障排名第三。超过50%的变流器故障是由于IGBT模块散热不良所引起的。每一次非计划停机，对深远海风场而言都是高昂的运维成本。

4.热设计余量被极致压缩

设计阶段必须保证最高环境温度下IGBT结温不超过125℃。但液冷系统本身又引入了新的矛盾：流道压降增大会导致泵送功率需求上升，冷却液分配不均会引发热耦合效应，导致并联IGBT基板温差扩大至5-8℃。

原理：液冷板+IGBT芯片级散热仿真，到底在仿什么？

液冷板散热的物理链路非常清晰：

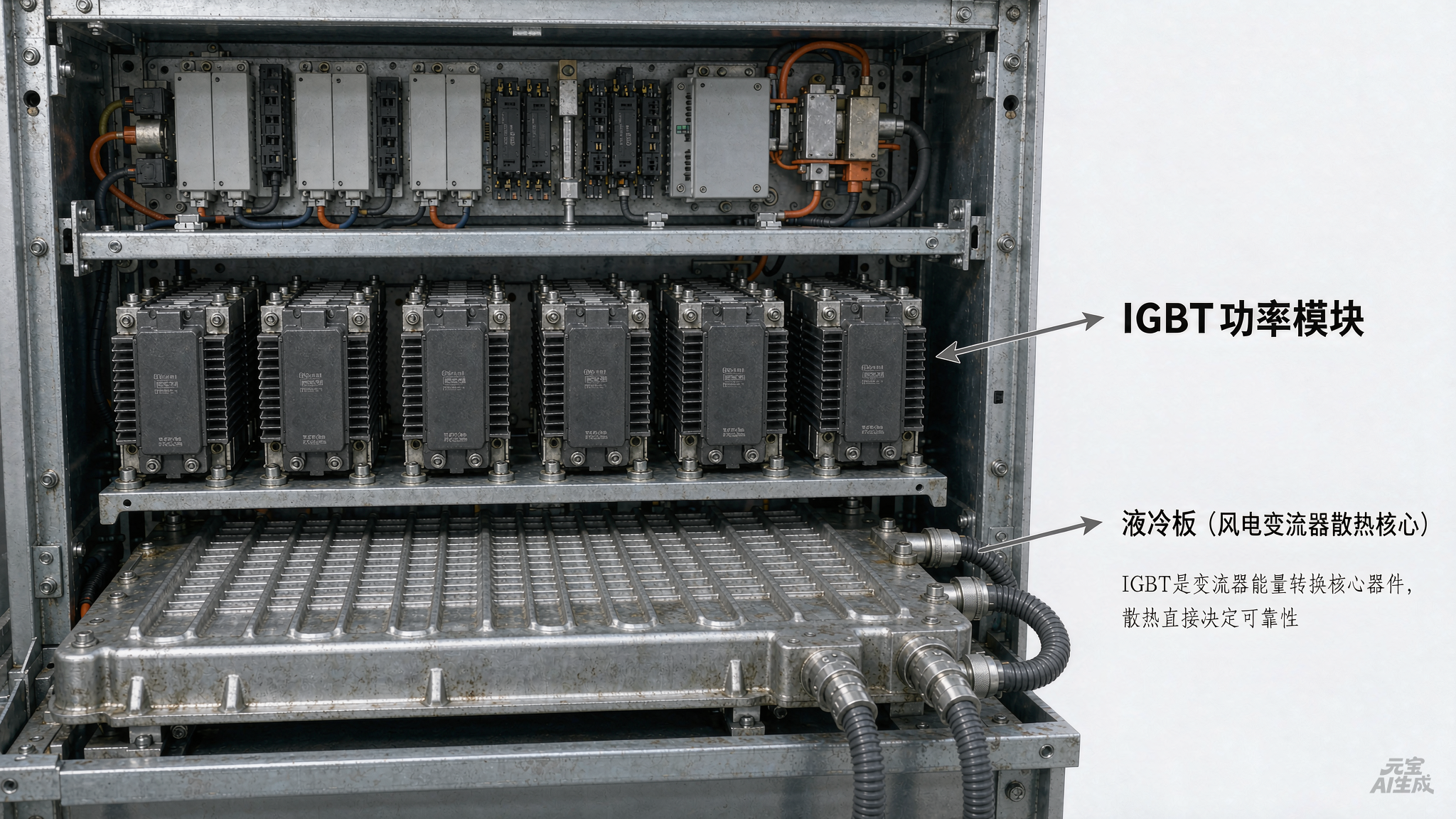

IGBT芯片 → 基板 → 导热硅脂（TIM） → 液冷板底板 → 冷却液对流换热 → 外循环散热

热量首先通过传导从IGBT传递到水冷散热器，然后借助冷却液的对流将热量带走。根据能量守恒，冷却液单位时间带走的热量应等于IGBT发出的热流：

Q=m˙⋅Cp⋅ΔT

其中 m˙ 为冷却液质量流量，Cp 为比热容，ΔT 为散热器进出口温差。而冷却液与散热器之间的对流换热量由牛顿冷却定律描述：Qconv=havAs(Tbase−Tavf)——也就是说，提高传热系数 h 和接触面积 As，是强化散热的两个核心杠杆。

芯片级仿真的关键，是把这条链路"数字化"：

• 热源赋值：基于IGBT模块的功率损耗计算，明确芯片级热源的强度与分布

• 多物理场耦合：建立流-固-热耦合模型，同时求解流体动量方程、能量方程和固体导热方程

• TIM材料建模：IGBT锁固在液冷板上时，选用流动性和导热性良好的TIM材料（导热硅脂）以减少空气间隙带来的接触热阻

• 流道结构参数化：翅片高度、宽度、间距、流道截面形状、入口流速等作为变量参与寻优

• 边界条件与求解：在Icepak/Fluent中定义冷却液进口流速或流量、系统边界换热情况，进行网格生成与计算，待残差曲线收敛后通过后处理查看温度云图

仿真真正有价值的地方，在于它能回答几个工程 question：

• 满翅片排布还是错列排布？平行排列性能更优

• 入口流速提到多少，换热收益开始被泵功吃掉？

• 流道高度、宽度、壁厚怎么组合，能让最高温度、最大温差、压降同时最优？

这些问题，靠经验公式拍脑袋越来越难，靠物理样机试错越来越贵。

案例：从2.5MW风电变流器出发，仿真如何啃下"热"骨头

石河子大学联合新疆金风天翼风电，基于金风科技达坂城试验风电场2.5MW风电变流器的真实运行参数，开展了一套完整的IGBT液冷散热系统多物理场耦合分析与优化研究，极具行业参考价值。

设计约束（这是风电行业的硬指标）：

• IGBT模块最高工作温度 Tmax ≤ 325 K（约52℃）

• 最大温差 ΔT 控制在10 K以内

• 进出口压降 ΔP 低于10 kPa

仿真路径：

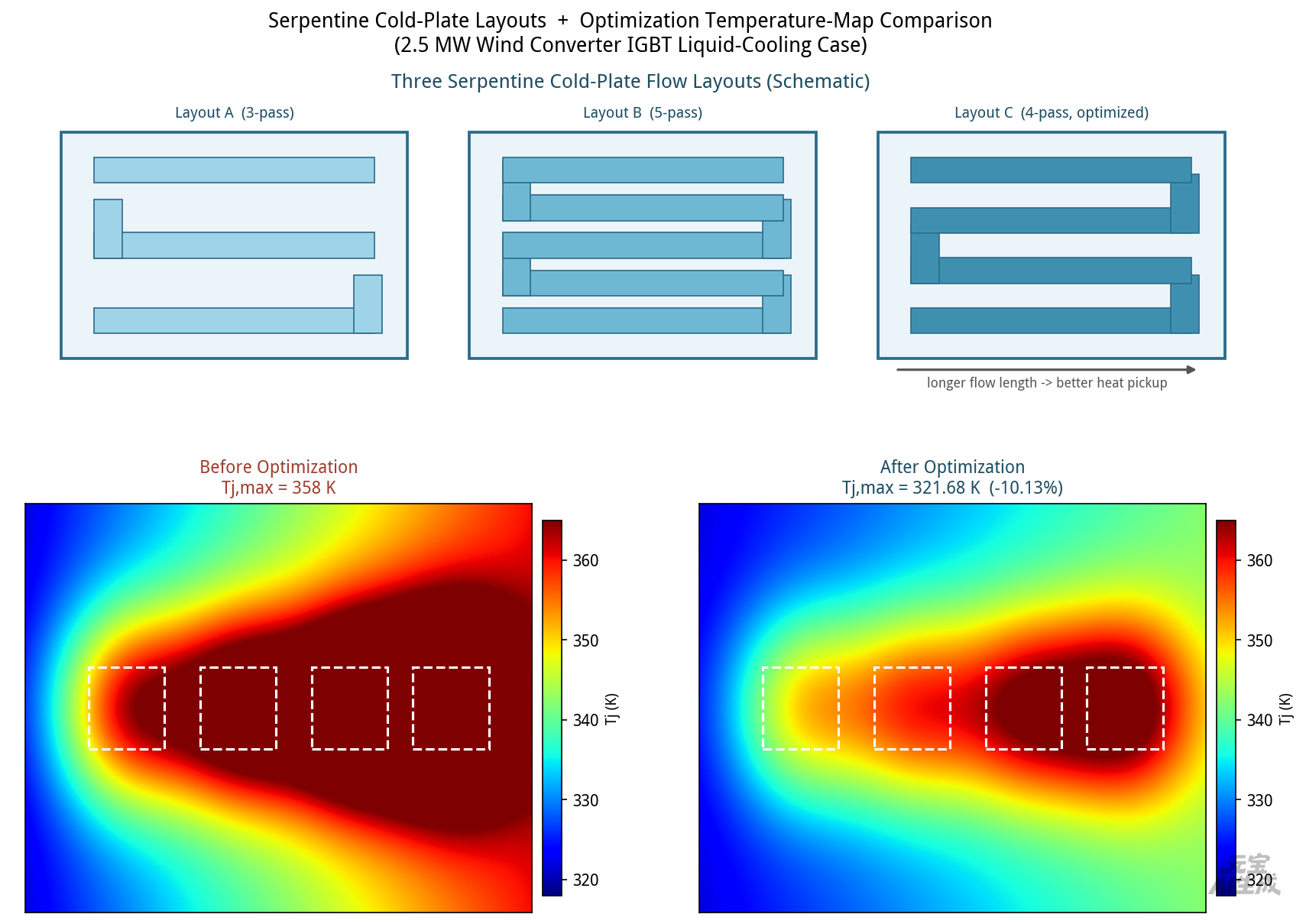

研究团队首先建立了基于多物理场耦合原理的流固热耦合模型。在此基础上设计了三种基于蛇形流道的散热器模型，并通过流固热耦合仿真和试验验证，发现满翅片排布型散热器性能最佳。

随后，团队对平行排列和错列排列方式进行分析，结果显示平行排列性能更优。通过正交试验和极差分析，确定最佳结构参数：翅片高度9mm、宽度5mm、间距1.5mm。优化方案在四种冷却流速下，综合性能评价指标（PEC）分别提升4.67%、6.06%、9.32%、15.80%。

为进一步强化散热，团队继续设计了7种不同形状的强化翅片结构。通过分析不同翅片结构流道的传热性能、流动性能和熵产，得出M6翅片结构在提高传热效率、改善温度均匀性、降低熵产和流动阻力方面表现最为优异。在Re=5000时，M6的最高温度Tmax为324.3K，且努塞尔数在所有设计中最大，证明了其能够在强化传热与流动阻力之间找到最佳平衡。

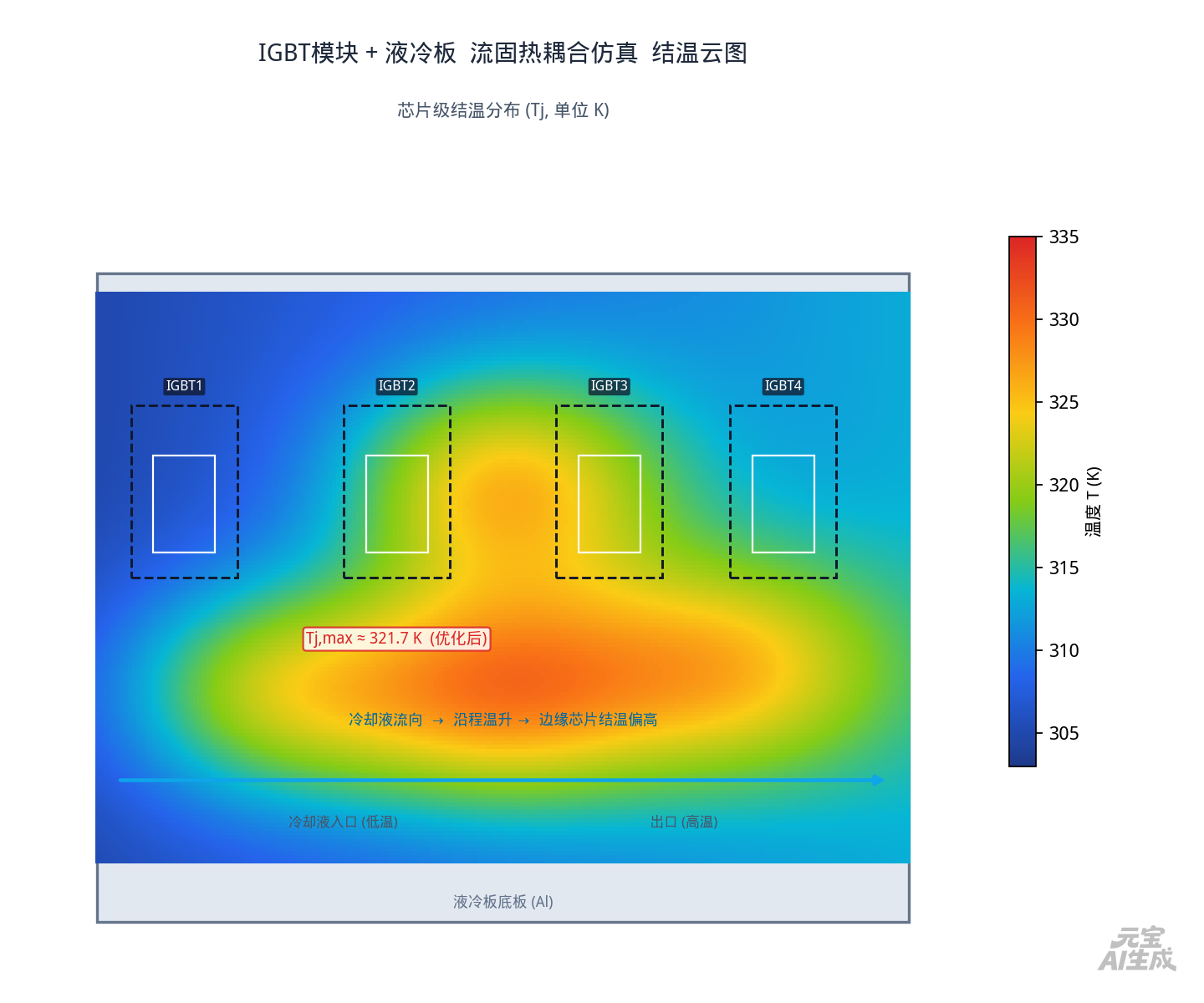

最终优化成果：

在入口流速0.9 m/s、流道高度13.7 mm、流道宽度27.6 mm、壁厚2.9 mm的参数配置下：

无独有偶，另一项发表在 Machines 的研究针对风电变流器IGBT模块液冷板开展有限元仿真，最优配置（5个10mm翅片+13个10mm支柱）可实现最高温度降低11.4 K、散热效率提升3.33%、压降降低10.6 kPa、泵功降低31.00%——这说明，好的仿真不仅能降温，更能直接省电。

这两个案例共同指向一个结论：液冷板不是"通水就能冷"，而是需要在流道结构、翅片布置、流速之间做多目标权衡；而芯片级散热仿真，正是找到这个最优解的唯一 scalable 的路径。

总结：仿真驱动的液冷热设计，已成为风电变流器的"必答题"

回到行业视角，风电变流器液冷热设计正在经历三个转变：

1. 从"风冷为主"转向"液冷为王"：8MW以上机组，液冷变流器可将功率密度提升至传统风冷变流器的2-3倍，同时降低散热系统能耗30%以上

2. 从"经验设计"转向"仿真驱动"：流道结构、翅片参数、流速匹配，必须通过多物理场耦合仿真才能找到最优解

3. 从"被动运维"转向"主动预测"：基于数字孪生的热管理预测模型，可将非计划停机率降低40%

【插入图：风电变流器液冷热管理数字孪生系统架构图】

对整机厂、变流器厂商、液冷板供应商而言，谁能更快建立起"IGBT芯片级—液冷板—系统级"的完整仿真能力，谁就能在大兆瓦海上的赛道上多一份从容。
