CoSim-CAE新功能：查询和几何平移、旋转、缩放功能
1.背景
在数值模拟的日常工作中，几何前处理装配与后处理定量分析是两项极其频繁的基础操作。在前处理阶段，导入的外部几何体或基本模型往往需要根据实际工况进行精确定位、多角度旋转对齐以及比例缩放，以满足计算域设置与空间装配需求。在后处理阶段，除了直观的云图渲染外，工程师更需要获取特定监测点、局部壁面或关键网格单元上的精确物理量数值（如局部压力、流速峰值、颗粒编号及几何尺寸），以便进行数据比对分析。
针对上述需求，CoSim近期完成了交互系统的升级，上线了数据查询（Query）与三维几何变换（Transform）两大实用功能，进一步提升了建模装配效率与数据后处理的便捷度。
2.数据查询（Query）功能
在功能区View面板下点击Query图标，即可开启数据查询功能。该功能同时支持前处理几何/网格以及后处理模拟结果的实时数据拾取。

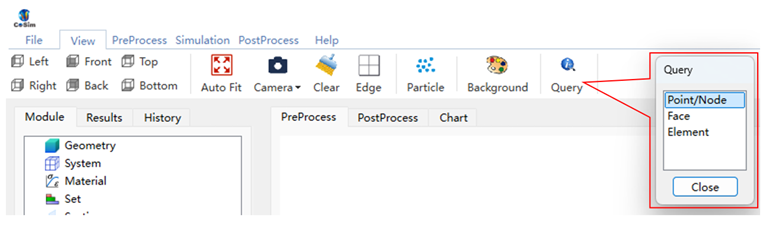

Query按钮及对话框
查询模式：支持按Point/Node（节点/颗粒）、Face（面）、Element（体单元）三种对象进行拾取。
数据输出：在视口中点击目标后，视口会以蓝点、品红线框或半透明面高亮显示选中对象，底部Console控制台会同步输出该对象的几何信息（坐标、面积、体积、节点ID）、单元ID以及后处理中单元的物理变量（如位移、速度等），方便直接复 制使用。

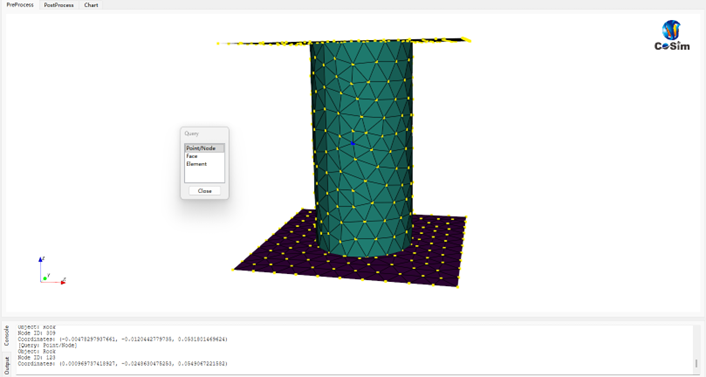

Ponit/Node查询示例

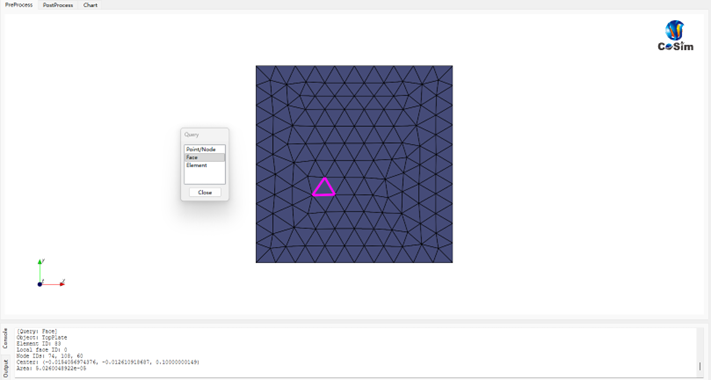

Face查询示例

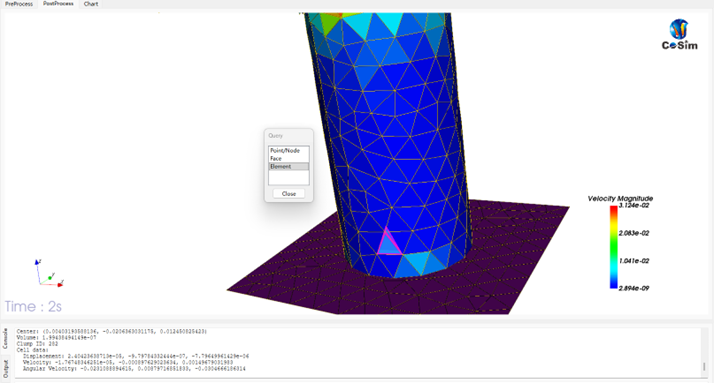

Element查询示例
3.几何变换（Transform）功能
在PreProcess面板下的中，新增了Move（平移）、Rotate（旋转）与Scale（缩放）三项几何变换操作，主要用于前处理几何模型的位姿调整与装配。

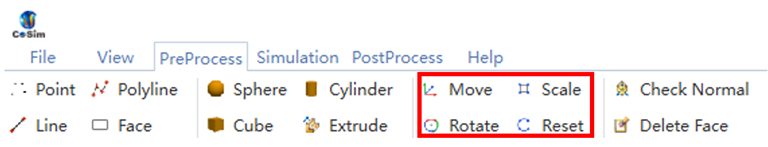

几何变换功能面板
在左侧树木录中选中需要继续变换的几何对象后，点击面板Move、Rotate、Scale按钮进行几何变换操作。提供“交互手柄”与“数值输入框”两种控制方式。用户既可直接拖拽视口中的轴向手柄进行直观位姿调整，也可在弹出的非模态对话框中精确输入位移量、旋转角度及缩放比例。调整过程中视口会实时显示变换预览。确认无误后点击Apply即可写入几何数据，若不满意可随时点击Reset快速清空未生效的预览增量。对于球、立方体、圆柱等规则几何体，变换后会尽量保留其原生参数属性；遇到复杂旋转或非均匀缩放时，系统将自动平滑转为通用网格体处理。对于由该几何对象创建的计算域系统会同步进行重划分，极大便利前处理建模。
