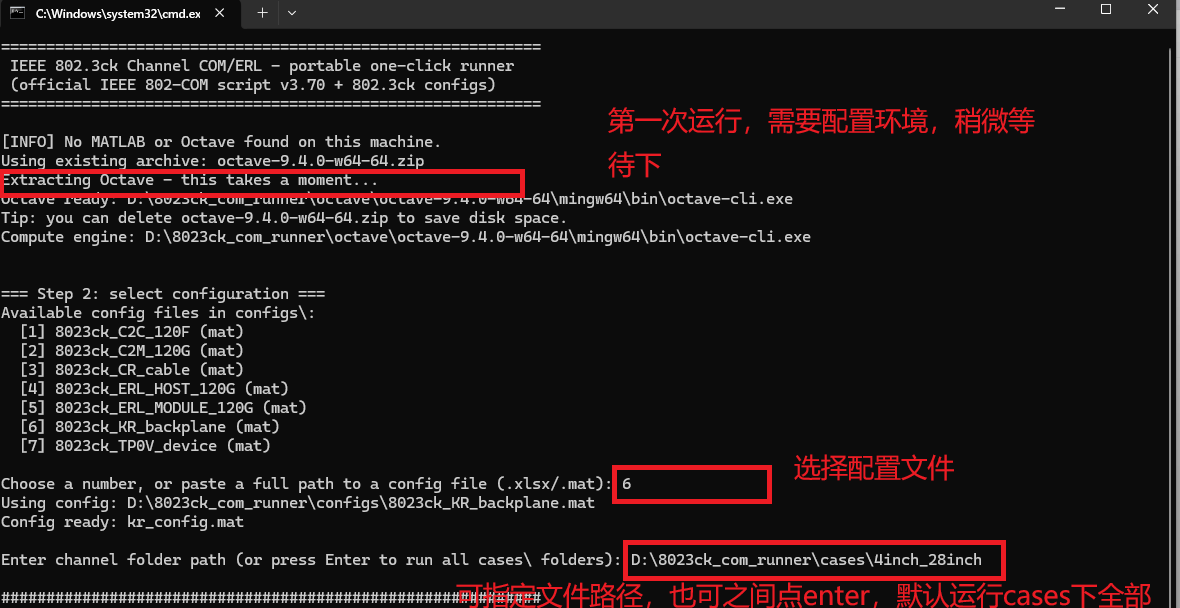

一键运行程序下载：见附件链接

适用对象：想系统掌握 IEEE 802.3 高速以太网信道合规（COM / ERL）的硬件工程师、信号完整性（SI）工程师、封装 / PCB 设计师。 本文所有限值、参数与公式均依据 IEEE Std 802.3ck-2022（及其前身 802.3bj / 802.3cd）与 IEEE 802-COM 官方参考实现核对整理。正文中用到的"dB"均为相对量，数值越大表示性能越好。

目录

1. 为什么需要 ERL 和 COM

2. 30 分钟速成：读懂本文所需的基础概念

3. ERL：有效回波损耗（Effective Return Loss）

4. COM：信道工作裕度（Channel Operating Margin）

5. IEEE 802.3 中的规定：从 802.3bj 到 802.3ck / 802.3dj

6. 信道物理形态：KR、CR、C2C、C2M 到底"长什么样"

7. 如何在 Ansys（HFSS / SIwave / Circuit）中仿真 ERL 与 COM

8. 如何在 Keysight ADS 中仿真 ERL 与 COM

9. 实战案例：用官方 802-COM 脚本跑通 KR 信道 COM/ERL

10. 限值与合规判定

11. 影响因素分析

12. 优化策略

13. 常见误区与工程实践

14. 术语表与参考资料

1. 为什么需要 ERL 和 COM

1.1 高速 SerDes 的"生死问题"：信道还有没有余量？

以太网电气接口（背板、铜缆、芯片间 / 芯片到模块）每通道速率一路飙升：

速率越高，单位间隔（UI）越短（53.125 GBd 时一个 UI 只有 18.8 ps），信道损耗、反射、串扰、抖动造成的干扰越来越大；而 PAM4 把信号摆幅分成 4 个电平，眼高只有 NRZ 的约 1/3，抗干扰能力显著下降。

于是出现一个非常实际的工程问题：一块背板 / 一根线缆 / 一段封装 + PCB 走线，到底能不能跑通 100G/lane？ 答案不能是"仿真看看眼图再说"，因为：

• 眼图依赖测量 / 仿真配置（均衡器怎么调？码型是什么？）；

• 设计阶段还没有芯片，无法用真实收发机测；

• 不同厂商的收发机能力不同，需要一套与具体芯片无关、可重复、可仲裁的信道判定方法。

这就是 COM（Channel Operating Margin）和 ERL（Effective Return Loss）被写进 IEEE 802.3 标准的根本原因：用一套"参考收发机 + 统计噪声模型 + 目标误码率"的标准化计算，给每条信道打一个分数（dB），分数过线就通过。

1.2 传统信道指标的局限

在 COM / ERL 之前，802.3 用一组频域 / 时域"掩码"来约束信道：

• 插入损耗（IL）：S21 幅度随频率的衰减，要求不超过某条包络线；

• 插入损耗偏差（ILD）：S21 相对拟合曲线的波动，捕捉谐振；

• 回波损耗（RL）：S11 幅度随频率的曲线，要求高于某条掩码；

• 串扰（ICN）：近端（NEXT）/ 远端（FEXT）串扰的积分噪声；

• 眼图：发射机 / 接收机测试中的可视指标。

这些指标有两个致命问题：

1. 逐项判定，不反映"组合效果"。IL 达标、RL 达标、串扰达标的信道，组合起来仍然可能跑不通；反之，某单项超标的信道，配上均衡器却完全能用。

2. 频域掩码不反映"接收机视角"。以回波损耗为例：S11 掩码只看"每个频率上的反射系数大小"，但反射在时域是离散回波，只有落在采样点附近、且幅度足够大时才真正伤害信号。DFE 还能抵消一部分回波，插损会衰减远处返回的回波——这些在频域 RL 里统统看不到。

正是这两点，催生了两个互补的标量指标：

• COM：把信道、封装、参考收发机、串扰、噪声、抖动全部放进一个统计模型，算出"信号幅度 / 判决点干扰噪声幅度"之比（dB），直接对应目标误码率下的裕量；

• ERL：专门衡量"回波"（反射）这个单项，但用时域脉冲反射 + 参考接收机 + 目标误码率的方式算，而不是简单看 S11 曲线。

一句话总结：COM 是"总分"，ERL 是"反射这门课的成绩"。 两者都由 IEEE 802.3 的 Annex 93A 定义，用同一套 S 参数输入、同一套参考模型计算，因此可以背靠背使用。

2. 30 分钟速成：读懂本文所需的基础概念

2.1 差分信号与 S 参数

高速 SerDes 全部使用差分对（一对线传一个信号）。差分 S 参数常用以下记号：

• SDD21：差分插入损耗（传输）

• SDD11 / SDD22：差分回波损耗（反射，分别看端口 1 / 2）

• SDD12 / SDD21 之外的交叉项：隔离度 / 串扰

• 模态 S 参数（802.3ck 之后）：SCC、SCD、SDC（共模 / 差模相互转换），用于 EMC 与模态 ERL

本文提到的 S11、S22 默认指差分反射系数，参考阻抗为 100 Ω 差分（50 Ω 单端）。

2.2 时域反射：TDR 与 PTDR

TDR（时域反射计）：向信道注入一个阶跃（step），观察反射回来的波形，从而定位阻抗不连续（连接器、过孔、残桩等）的位置和严重程度。

PTDR（脉冲时域反射）：注入一个脉冲（相当于一个 UI 宽的符号），观察反射脉冲。ERL 用的就是 PTDR 的思路——因为真实信号就是一串脉冲，脉冲回波比阶跃回波更贴近误码机理。

2.3 均衡器（EQ）

• TX FFE（发射端前馈均衡，预加重 / 去加重）：在发射端用 FIR 抽头（c(-1)、c(0)、c(1)……）预整形信号，抵消信道低通特性；

• CTLE（接收端连续时间线性均衡）：模拟高通 / 峰值滤波器，补偿高频损耗；

• DFE（判决反馈均衡）：用已判决的符号反馈抵消符号间干扰（ISI）——包括信道反射产生的"尾巴"。

COM / ERL 都假设了一台"参考接收机"（CTLE + DFE，参数由标准指定），用它的能力来衡量信道。

2.4 PAM4、UI、DER、BER、FEC

• PAM4：4 电平脉冲幅度调制，每个符号 2 bit；

• UI：单位间隔 = 1/波特率，53.125 GBd 时 UI ≈ 18.82 ps；

• DER：检测器错误率（detector error ratio），指判决器的符号错误概率；COM / ERL 中的 DER0 是目标值（如 1e-4）；

• BER：比特错误率。PAM4 一符号错 = 1 或 2 bit 错；

• FEC：前向纠错（802.3ck 用 RS-FEC(544,514)），可以把前 FEC 的 ~1e-4 量级错误纠正到 1e-15 以下。所以"COM ≥ 3 dB（对应 DER0=1e-4）"能工作的前提是链路中有 FEC。

2.5 测试点

802.3 用测试点（Test Point，TP）定义"在哪里测 / 在哪里算"：

• TP0a / TP5a：发射机 / 接收机封装焊盘（package-to-board 界面）；

• TP0v / TP5v：用测试夹具（fixture）测量时对应的"虚拟"测试点；

• TP1 / TP1a、TP4 / TP4a：连接器处的输出 / 输入测试点（C2M 中 host 输出在 TP1a、module 输出在 TP4，方向不同位置定义不同）；

• 信道本身（KR/CR/C2C）通常定义在 TP0–TP5 之间，即"两端设备之外、包含两端封装模型的整条路径"。

3. ERL：有效回波损耗（Effective Return Loss）

3.1 官方定义

IEEE 802.3 Annex 93A.5 的定义（原文精神）：

Effective Return Loss (ERL) is a figure of merit for the electromagnetic wave reflection from a device or a channel input or output.

中文理解：ERL 是衡量"从器件或信道端口看到的电磁波反射"的品质因子，单位 dB。它回答的问题是：

"发射端发出一个符号，信道里的阻抗不连续把多少能量弹回来，这些回波在接收机（或发射机）看来会造成多大的干扰？"

注意中文语境中 ERL 常被写作"有效回波损耗"，也有人叫"回损"；它不是传统频域回波损耗（return loss / RL）的别名，而是 RL 的"升级版"。

3.2 为什么传统的 RL 不够用

以 802.3ck 的 100G/lane 为例，Nyquist 频率 26.56 GHz。PCB 上的过孔残桩、连接器、封装都会产生反射。传统 RL 检查 S11 是否高于频域掩码，但：

1. 反射是"离散回波"：同一反射点在不同频率上相位不同，S11 曲线上的"峰"不代表回波一定伤害数据；只有当回波时延恰好使回波叠加到采样点附近时才致命；

2. DFE 能抵消一部分回波：标准允许参考接收机用 Nbx 个 DFE 抽头去消反射尾巴，频域 RL 完全没这个概念；

3. 插损会衰减回波：远处反射点弹回来的波还要再走一段损耗，实际危害小于近处反射；

4. 容易误判（假阳性 / 假阴性）：Siemens 黑皮书里的经典案例——一条故意留下 48.2 mil 过孔残桩的信道，频域 RL 在 15–19 GHz 违反掩码，看起来"不合格"；但 COM 算出来 6.6–7.0 dB（>3 dB 通过），ERL 为 16.58 dB，实际完全可用。反过来，某些 S11 全频段达标的信道，若反射时延恰好与符号对齐，也可能在真实系统中误码。

结论：ERL 是"以参考接收机视角、在目标误码率下"评估反射的指标，它把"反射多大"和"反射何时到、能否被均衡补偿"统一成一个数。

3.3 ERL 怎么算（5 步）

ERL 的完整计算过程由 93A.5 规定，与 COM 共用同一套 S 参数和滤波器。以端口 1（发射端）为例：

第 1 步：得到反射系数 sii(f)

取差分 S 参数的 S11（或 S22），并按标准要求的参考阻抗（差分 100 Ω）重归一化。对 s4p 文件还要做单端→差模的换算。

第 2 步：滤波——生成"被信号看到"的回波损耗

Hii(f) = Ht(f) × sii(f) × Hr(f)

• Ht(f)：发射机脉冲的频谱（高斯滤波器，上升时间 Tr，93A 式 (93A-46)）；

• Hr(f)：参考接收机滤波器（与 COM 相同的参考接收机，含带宽 fr 等）。

这一步把"裸的反射系数"变成"真实信号 + 真实接收机看到的反射"，是 ERL 与 RL 的本质区别。

第 3 步：反变换得到脉冲 TDR 信号 PTDR(t)

PTDR(t) = ∫ X(f) · Hii(f) · exp(j2πft) df

X(f) 是归一化发射脉冲（约等于 sinc 函数 × UI），所以 PTDR 就是"一个符号发出去后，弹回来的回波波形"。

第 4 步：时间门控与加权——有效回波 Reff(t)

Reff(t) = PTDR(t) × Grr(t) × Gloss(t)

• Grr(t)（反射门控 / 允许的额外反射）：t 早于夹具时延 Tfx 的部分置 0（排除测试夹具自身的反射）；之后按 ρx 和 Nbx 决定衰减包络。ρx 表示"允许的外部传输线反射系数"（802.3ck 统一 0.618）；Nbx 表示 DFE 能抵消多少 UI 的回波——DFE 能消掉的部分，对 ERL 的贡献被压低；

• Gloss(t)（附加损耗加权）：用 βx 对晚到的回波按"沿途插损"进一步衰减。802.3ck 所有 ERL 表 βx=0，即不额外加权。

第 5 步：采样 + 统计 + 取分位数

把 Reff(t) 按符号间隔（UI）采样（每个相位 m 采一次，共 M 个相位），形成"回波幅度分布"PDF，再积分得到 CDF。取目标错误率 DER0 对应的分位数 P⁻¹(DER0)，最终：

ERL = −20 · log10( P⁻¹(DER0) )   (dB)

直观地说：ERL = 20·log10(发射脉冲峰值 / 目标错误率下的最坏回波幅度)。ERL 越大，回波越小。信道 ERL 取端口 1 和端口 2 两个值中较小的一个（ERL = min(E11, E22)）。

3.4 ERL 参数速查（802.3ck）

几个直观结论：

• Nbx 越大，标准"相信"DFE 能消掉的回波越多，ERL 越容易达标——所以 KR 信道（Nbx=21）限值 9.7 dB 比 C2M（Nbx=0，限值 7.3 dB）更严，而 C2M 的 ERL 参考接收机不用 DFE 抵消回波，回波威胁更大；

• Tfx 的作用是把测试夹具的反射从被测件回波里"门控"掉，避免夹具不合格导致误判。

3.5 模态 ERL（进阶）

802.3dj（200G/lane）进一步把 ERL 扩展到模态：ERL_CC（共模→共模）、ERL_CD、ERL_DC（差模↔共模转换），用于约束共模反射与模态转换导致的噪声 / EMC 问题。原理与差模 ERL 相同，只是反射系数换成对应的模态 S 参数。

4. COM：信道工作裕度（Channel Operating Margin）

4.1 官方定义

COM 由 IEEE 802.3 Annex 93A.1 定义，是一台"参考链路"在目标检测器错误率 DER0 下的信噪比式标量，单位 dB：

COM = 20 · log10( A_s / A_ni )

• A_s：判决点（采样时刻）处的信号幅度，由脉冲响应主光标（main cursor）决定，是参考链路做完均衡后的"信号高度"；

• A_ni：判决点处的"干扰 + 噪声幅度"（noise and interference amplitude），取干扰噪声总分布 CDF 在 DER0 处的分位数。经典实现里常近似为总噪声 RMS σ_t，于是常见教材写成 COM ≈ 20·log10(A_s / σ_t)。

注意：COM 的"噪声"不是简单的高斯白噪声，而是符号间干扰（ISI）残差、近端/远端串扰、随机抖动、确定性抖动、发射机噪声、接收机噪声、电平失配（RLM）等全部统计量合成后的分布。这也是为什么 COM 能比"插损掩码"更真实地预测链路能否在目标误码率下工作。

4.2 COM 的参考链路模型

TX 理想源 ─ TX FFE ─ TX 封装模型 ─┬─ 受害信道 S 参数 ─┬─ RX 封装模型 ─ CTLE ─ DFE ─ 判决器                │                    │                                             └─ FEXT / NEXT 干扰通道 S 参数（多个 aggressor）

各部分全部由标准参数表指定：

4.3 COM 的计算流程（8 步）

1. 准备 S 参数：受害通道 + 若干 FEXT/NEXT 干扰通道的差分 S 参数，按标准频率网格插值（0.05–53.125 GHz，Δf ≤ 0.01 GHz），保证无源性与因果性；

2. 加入封装模型：按标准在两端级联参考封装（或使用被测器件的真实封装模型）；

3. 计算脉冲响应：对每条路径（victim / FEXT / NEXT）求时域脉冲响应；

4. 遍历发射机均衡：在 TX FFE 抽头网格（c(-1)、c(-2)、c(-3)、c(1) 的 min:step:max）和 CTLE 增益 g_DC 网格上搜索；

5. 优化 DFE：对每个候选组合计算最优 DFE 抽头（受 b_max / b_min 约束）；

6. 计算判决点指标：信号幅度 A_s、各噪声源 RMS（ISI、串扰、抖动、噪声）；

7. 构建统计分布：把干扰 + 噪声合成为 PDF / CDF，找到 DER0 对应的干扰幅度 A_ni；

8. 得出 COM：COM = 20·log10(A_s / A_ni)。若标准要求多个封装案例（如 KR 的 z_p = 12 mm 与 31 mm 两个测试案例），取最小值作为最终 COM。

4.4 COM 的含义：3 dB 意味着什么？

COM = 3 dB 意味着在目标错误率 DER0 下，信号幅度恰好是干扰噪声幅度的 √2 ≈ 1.41 倍。这等价于：

• 参考链路（带 FEC）的判决点裕量刚好够用；

• 若 DER0 = 1e-4（802.3ck KR/CR），配合 RS-FEC(544,514)（前 FEC 容错 ~1e-4），最终链路 BER 可优于 1e-15。

所以业界常说 COM ≥ 3 dB 是"FEC 辅助下能跑"的及格线；设计时通常把目标定在 4–5 dB 以上，给制造公差、温度、串扰波动留裕量。

4.5 COM 的"副产品"（诊断指标）

COM 计算过程会顺带输出一批诊断量，SI 工程师常用来定位瓶颈：

• ICN：串扰积分噪声（RMS over 0.05–f_2 的功率和串扰）；

• ILD：插入损耗偏差（拟合残差）；

• VEC：垂直眼图闭合度（C2M 用，限值 ≤ 12 dB）；

• EW：眼宽；EH：眼高；

• SNR_TX：发射机信噪比（33 dB 等）；

• 最优 TX FFE 抽头、CTLE 增益、DFE 抽头值。

5. IEEE 802.3 中的规定：从 802.3bj 到 802.3ck / 802.3dj

5.1 演进脉络

5.2 802.3ck 的合规体系（谁要测什么）

802.3ck 定义了 100GBASE-CR1/KR1、200GBASE-CR2/KR2、400GBASE-CR4/KR4，以及 CAUI-100 C2C（Annex 120F）和 C2M（Annex 120G）接口。合规对象分四类：

1. 信道（背板 KR / 线缆 CR / C2C / C2M 通道）：用标准参数算 COM 和 ERL；

2. 发射机：测波形、抖动、ERL 或 dERL；

3. 接收机：压力测试（stressed input）+ ERL 或 dERL；

4. 测试夹具：本身也要满足 ERL 等要求（如 KR 测试夹具 ERL ≥ 15 dB）。

5.3 802.3ck 的 COM 参数（KR1 与 C2M 对比）

下面是 802.3ck 官方配置表（D3.1 最终版，KR 对应 Table 163-10，C2M host output 对应 120G）的关键参数：

记忆方法：KR 是长信道——损耗大、DFE 多（12）、CTLE 宽、噪声小（η0 小）；C2M 是短信道——DFE 少（4）、CTLE 更"尖"、DER0 更严（1e-5）、必须带 VEC 限制。

5.4 802.3ck 的 ERL 限值汇总（重要！）

以下是 802.3ck（D3.x / 最终发布稿核对）的 ERL / dERL 限值汇总：

说明：上表以 IEEE 802.3ck-2022 最终发布稿为准（对应 Table 162-10/162-13/162-16/162-17、Table 163-5/163-7、Table 120F-1/120F-2、Table 120G-1/120G-3/120G-7/120G-10）。本套件预置的 8023ck_ERL_MODULE_120G 配置把 module 的 ERL Pass threshold 设为 9.0 dB（源于 IEEE 官方脚本早期草案），与最终标准的 8.5 dB 略有出入；如需按最终标准判定，把该配置里的 ERL Pass threshold 改为 8.5 即可。同理，CR 线缆组件配置里 Tfx=0.3 ns 是工具实现细节，标准表 162-17 的值为 0.2 ns，二者对判定结果影响很小。

说明：上表以 IEEE 802.3ck-2022 最终发布稿为准（对应 Table 162-10/162-13/162-16/162-17、Table 163-5/163-7、Table 120F-1/120F-2、Table 120G-1/120G-3/120G-7/120G-10）。本套件预置的 8023ck_ERL_MODULE_120G 配置把 module 的 ERL Pass threshold 设为 9.0 dB（源于 IEEE 官方脚本早期草案），与最终标准的 8.5 dB 略有出入；如需按最终标准判定，把该配置里的 ERL Pass threshold 改为 8.5 即可。同理，CR 线缆组件配置里 Tfx=0.3 ns 是工具实现细节，标准表 162-17 的值为 0.2 ns，二者对判定结果影响很小。

要点：

• dERL（difference ERL）：把被测器件放到测试夹具上测得的 ERL，减去"参考器件 + 同一夹具"的参考 ERL（用 163A.3.2.2 的差值法），要求 ≥ −3 dB。它保证"被测件不比参考器件差 3 dB 以上"，消除了夹具自身反射的影响；

• 信道 ERL 在两端各算一次，取小值（ERL = min(ERL11, ERL22)）；

• CR 线缆组件有个特殊豁免：COM > 4 dB 的线缆不需要满足 ERL 限值（因为 COM 已经证明它够好）；

• 同一个"信道"在不同接口中限值不同（KR 9.7 dB vs CR 7.3 dB），因为参数表（N、Nbx）不同——不能跨接口比较 ERL 数值。

5.5 为什么 ERL 限值差别这么大？

原因全在参数表：

• Nbx=21（KR 信道与器件、C2C 器件）：ERL 参考接收机有 21（或 6）个 DFE 抽头，能抵消对应 UI 以内的回波——所以 KR 信道限值可以定高（9.7 dB）；

• Nbx=0（CR 线缆组件与 C2M）：ERL 计算不靠 DFE 抵消回波，任何回波都直接进入干扰统计——限值定在 7.3 / 8.25 / 8.5 dB；

• N（观察窗）：KR 信道 N=3500 UI（≈ 66 ns）覆盖背板远距离反射；CR 线缆组件 N=4500 UI（线缆长、时延大，窗反而最长）；C2M 只有 400–800 UI，因为通道短。

这就是 ERL 的精妙之处：限值不是拍脑袋，而是"参考接收机能力 + 目标误码率"推导出来的闭环体系。

6. 信道物理形态：KR、CR、C2C、C2M 到底"长什么样"

同样是 53.125 GBd 的 PAM4 信号，为什么 KR 和 C2M 的 COM/ERL 参数表差那么多（DFE 12 抽头 vs 4 抽头、Nbx=21 vs 0、DER0=1e-4 vs 1e-5）？答案全在"这段信号物理上到底怎么走"。本章把四种信道形态的物理结构、典型损耗、反射与串扰来源讲清楚，让你看到参数表时能"倒推出"背后的物理。

6.1 一条高速链路有哪些"物理部件"

无论哪种形态，一条 100G/lane 链路的物理组成都可以拆成：

TX 芯片 → 芯片封装（die pad/走线/凸点）→ PCB 走线 → 过孔 → 连接器（可选）→ 背板走线 / 铜缆 / 模块（可选）→ 连接器 → 过孔 → PCB 走线 → RX 芯片封装 → RX 芯片

这些部件里，封装、过孔、连接器是"反射发生器"，PCB 走线和铜缆是"损耗发生器"，相邻 lane / 邻近走线是"串扰发生器"。四种信道形态只是把这些部件的比例换了一下，所以 COM/ERL 参数和限值也跟着变。

6.2 KR：背板（Backplane）

物理链路：TX 芯片封装 → 主板走线 → 背板连接器（插头+插座）→ 背板走线 → 背板连接器 → 主板走线 → RX 芯片封装。802.3ck 的 KR1/KR2/KR4 就是这种形态（1/2/4 lane × 100G）。

物理特点：

• 最长、损耗最大：典型长度 0.3–1 m，Nyquist（26.56 GHz）处 IL 约 25–30 dB；802.3ck 对 KR1 信道的 IL 建议值约 28.75 dB（"建议"，不是强制）；

• 反射源密集：过孔（尤其带残桩的）、连接器、焊盘、封装，加上背板走线的阻抗波动；

• 串扰显著：多 lane 并行走线，FEXT/NEXT 都不可忽略；

• 信号被压得很小：均衡后判决点信号幅度只有几 mV（文章第 9 章实测案例 A_s ≈ 2.5–3.7 mV）。

参数表为什么这样定：长信道要靠 DFE 消 ISI 尾巴——所以 KR 的 COM 参考接收机用 12 个 DFE 抽头；反射来自四面八方且可能很远——所以 ERL 观察窗 N=3500 UI、ERL 参考接收机允许 DFE 抵消的 Nbx=21 UI；信道损耗大、有 FEC 兜底——所以 DER0=1e-4。

6.3 CR：铜缆组件（Copper Cable Assembly / DAC）

物理链路：连接器（HCB/MCB，主机/模块侧）→ 铜缆（twinax 双轴对绞线，或 AEC 有源缆）→ 连接器。典型长度 1–3 m。

物理特点：

• 线缆本身阻抗均匀（100 Ω 差分），反射主要来自两端连接器和线缆转接处，整体反射水平低；

• 损耗由长度决定：802.3ck 规定 cable assembly 的 IL 在 26.56 GHz 处 ≤ 19.75 dB（还有最小 IL 11 dB 的下限，防止"过度补偿"的异常设计）；

• 端到端 CR 链路还要加上两端很短的 PCB 尾缆（flyover）。

参数表为什么这样定：线缆反射少，所以 ERL 限值可以相对宽松（cable assembly 8.25 dB），而且标准给了个"免测"条款——COM > 4 dB 的线缆不需要满足 ERL；线缆组件 ERL 观察窗 N=4500 UI（比背板长——线缆虽然反射少，但两端连接器反射来回传播的时延随线缆长度增大，窗要开得足够长）。

6.4 C2C：芯片到芯片（Chip-to-Chip）

物理链路：芯片封装 → 同一块 PCB 上的短走线（几厘米到 20–30 cm）→ 另一颗芯片封装。没有连接器。802.3ck 的 Annex 120F（CAUI-100）就是这种形态。

物理特点：

• 走线短、损耗小（典型 10–20 dB 级，任务组示例信道有 10/16/18/20 dB 测试案例）；

• 没有连接器，反射主要来自过孔和封装；

• 常见于模块内部的 DSP ↔ 驱动芯片，或同一线卡上的 PHY 互联。

参数表为什么这样定：短信道不需要很多 DFE，但封装反射仍要防——C2C 信道 ERL 限值 9.7 dB，观察窗 N=2000 UI，DFE 抵消窗口 Nbx=6（介于 KR 与 C2M 之间）。

6.5 C2M：芯片到模块（Chip-to-Module）

物理链路：主机 ASIC → 主机走线（典型几十 mm，最长约 245 mm 的 long mode）→ 连接器（QSFP-DD / OSFP 等 mated 接口）→ 可插拔光模块（模块 PCB + 封装）。802.3ck 的 Annex 120G（100GAUI-1/200GAUI-2/400GAUI-4）就是这种形态。

物理特点：

• 非常短，但连接器 + 模块封装的反射显著——这是它和 C2C 最大的区别；

• 模块有 short / long 两种模式，对应不同的主机走线长度和损耗（校准压力测试时用）；

• COM 参考接收机只有 4 个 DFE 抽头（N_b=4，用于消 ISI）；而 ERL 计算中 Nbx=0，即 ERL 参考接收机不靠 DFE 抵消回波，反射会直接进入干扰统计。

参数表为什么这样定：ERL 参考接收机没有 DFE 帮手（Nbx=0）→ 观察窗缩短到 N=800/400 UI；短信道噪声小 → DER0 收紧到 1e-5；还要额外看 VEC ≤ 12 dB 的眼图指标；ERL 限值因此定在 host 7.3 dB / module 8.5 dB——不是"更松"，而是"没有 DFE 帮忙时物理上只能做到这么多"。

6.6 四种形态对比表

说明：COM 参考接收机 DFE 与 ERL 的 Nbx 是两回事——KR/CR 的 COM 参考接收机都用 12 个 DFE 抽头，但 CR 线缆组件的 ERL 计算 Nbx=0；C2M 的 COM 用 4 个 DFE 抽头，ERL 计算同样 Nbx=0。上表数值均与本文第 5 章限值表一致。

6.7 选配置指南（一看就会）

6.8 一个"物理 → 参数"的记忆法

• 信道越长 → DFE 越多、ERL 观察窗 N 越大、DER0 越宽松（1e-4）；

• 连接器越多 → 反射越多，但反射"可预期"，用 Nbx（DFE 抵消窗）和 ERL 限值去管；

• ERL 不靠 DFE（C2M/CR 线缆） → 反射只能硬扛，ERL 限值定在 7.3–8.5 dB；C2M 还叠加 DER0=1e-5 与 VEC 指标；

• 线缆阻抗最均匀（CR） → 反射最少，所以允许"COM>4 dB 免测 ERL"这种豁免。

7. 如何在 Ansys（HFSS / SIwave / Circuit）中仿真 ERL 与 COM

7.1 Ansys 工具链与角色分工

Ansys 电子桌面（AEDT）里跑 COM / ERL 的经典分工：

Ansys 的 COM / ERL 引擎叫 SPISim（随 AEDT 提供），其实现与 IEEE 802-COM 官方参考代码对齐（如 AEDT 2025 R1 支持 COM 关键字到 V3.7）。它可以：

• 直接读取 HFSS / SIwave 提取的 S 参数；

• 内置 802.3ck KR / C2M / CR、OIF CEI-112G 等规格（配置表）；

• 同时输出 COM 与 ERL（TDR_ERL 参数组控制 ERL 计算，ERL_ONLY=1 可只算 ERL）。

7.2 通用流程（无论哪个前处理工具）

几何建模 → 端口与频扫设置 → 电磁求解 → 导出 S 参数（Touchstone） → 选择规格（802.3ck KR / C2M …）→ 设置端口顺序与干扰通道  → 运行 COM/ERL → 读报告（COM、ERL、噪声分解、裕量判定）

关键设置（错过任何一项都会算错）：

1. 频段：0.05 GHz 起步，到至少 53.125 GHz（建议 80 GHz，留插值余量）；步长 ≤ 0.01 GHz（Δf）；

2. 参考阻抗：差分端口 100 Ω（单端 50 Ω）；

3. 端口顺序：COM 配置默认 [tx+, tx−, rx+, rx−]（即端口顺序 [1 3 2 4] 的 Touchstone 排列），必须与 S 参数文件一致；

4. 干扰通道：至少包含最近的 1–2 个 FEXT 与 NEXT（victim 自身 + aggressor 的 s4p）；

5. 封装模型：使用标准参考封装（C_d / L_s / C_b / C_p / z_p / Z_c）或真实封装模型；

6. 无源 / 因果性：S 参数通过 passivity / causality 检查，否则时域结果不可信。

7.3 HFSS 流程（UDO/UDS 法，官方推荐）

以 HFSS 3D Layout 中的差分过孔模型为例：

1. 建模与求解： - 设置求解频率（如 40 GHz 自适应）、频扫到 80 GHz； - 差分端口定义在走线末端，设置参考阻抗； - 求解后先看差分 IL / RL 曲线确认端口正常。

2. 用 SPISim 生成配置文件： - Tools → SPISim → S-Param → Generate Report → Channel operating margin； - Settings 页选择基线规格（如 COM_50GBASE_KR，或手动改为 802.3ck KR 参数）； - 设置 PORT_ORDER=[1 2 3 4]（对应你的端口定义）、TDR_ERL 子页里 ERL_ONLY=1、FIXTURE_BUILTIN_DELAY=0p； - Export 出 .cfg 文件。

3. 在 HFSS 里创建 UDO 报告： - Results → Create User-Defined Solution → CircuitDesign → [Beta] COM； - 填入 CfgFile 路径、PORT_ORDER、ERL=1、ERL_ONLY=1； - Results → Create User-Defined Report → Data Table，选择 ERL 量，运行即得 ERL 值。

4. 同理可算 COM（ERL_ONLY=0 时同时输出 COM 与 ERL）。

7.4 SIwave 流程（PCB 整板）

1. 在 SIwave 中导入板子（ODB++/Gerber/Ansys 原生），设置层叠与材料；

2. 给差分走线加端口（差分端口、100 Ω），设置频扫 0–60/80 GHz；

3. 运行 S 参数提取，检查 IL / RL；

4. 导出 Touchstone（s4p），或在 AEDT Circuit 中直接放置该 S 参数元件；

5. 在 Circuit 中跑 COM 分析（见 7.5），或在 SPISim 中直接生成 COM 报告。

7.5 Circuit（Nexxim）中的 COM 分析

Ansys Circuit 提供了"COM Analysis"分析类型，内置多套规格：

• 802.3CK D1P3 KR / CR CA / 120G C2M（TP1a、TP4、TP4a…）；

• OIF CEI-112G-LR-PAM4；

• 802.3ck 100GAUI-1/200GAUI-2/400GAUI-4 C2C 等。

设置界面按 IEEE 参考代码分 11 个参数组：

运行后查看：

• COM（dB）与 ERL（dB）主结果；

• 噪声分解（ISI、XT、RJ/DJ、η0、SNR_TX 各贡献）；

• ICN、ILD、VEC、眼图、浴盆曲线；

• TX FFE / CTLE / DFE 的最优设置。

7.6 Ansys 仿真常见坑

• S 参数频点不足（起不到 0.05 GHz、步长超 0.01 GHz）→ 时域反变换失真；

• 端口顺序与配置文件不一致（最常见错误）；

• 忘了加串扰通道，COM 虚高；

• 用了 50 Ω 单端参考而配置要求 100 Ω 差分；

• 对 C2M 使用了 KR 的封装案例（RX 端不能有封装）；

• 没有检查 passivity/causality，ERL 出现负值或异常尖峰。

8. 如何在 Keysight ADS 中仿真 ERL 与 COM

8.1 ADS 的能力

Keysight ADS 的Channel Simulator（ChannelSim）自 ADS 2019 Update 1 起内置 COM 仿真模式，与 IBIS-AMI 的 bit-by-bit、statistical 模式并列。它运行的就是 IEEE 802.3 的 COM 方法学，配置文件（config）与 IEEE 官方配置表一致（ADS 安装目录内嵌 802.3ck KR / C2M / CR 等规格）。

ERL 方面：ERL 与 COM 同源（IEEE 参考实现中 ERL 由同一套配置的 TDR_ERL 参数组计算）。工程上三条路：

1. ADS ChannelSim COM 仿真：如果你的版本基于 IEEE 参考实现，报告中会带 ERL 相关输出（以 Release Notes 为准）；

2. IEEE 官方脚本：把 ADS 提取 / 整理的 S 参数导出，交给 IEEE 802-COM 官方 MATLAB 代码（含 ERL 计算，配置表一致）跑一遍，结果完全可追溯；

3. Keysight 一致性测试软件（N1091CKCA / D90103CKC）：内部集成 IEEE COM 工具，实测发射机 ERL / dERL 时自动计算。

8.2 ADS COM 仿真步骤

第 1 步：准备 S 参数

• 用 ADS FEM / Momentum（板级）、EMPro（3D）提取，或直接导入 HFSS / SIwave 的 Touchstone（s4p）；

• 频段 0.05–53.125 GHz 以上、步长 ≤ 0.01 GHz、差分参考 100 Ω；

• 确认端口顺序与 victim / FEXT / NEXT 通道一一对应。

第 2 步：搭 ChannelSim 原理图

• 放置 ChannelSim 控制器（Simulation–ChannelSim）；

• 放置通道 S 参数元件（Touchstone 文件）；

• 发射 / 接收端可以是 IBIS-AMI 模型，也可以只留端口（COM 用标准参考收发机）。

第 3 步：选择 COM 模式并加载配置

• 在 ChannelSim 控制器配置对话框中选 COM 模式；

• 点击 COM Setting，加载 IEEE 802.3 配置文件（KR / C2M / CR），或导入你自己的 config（与 IEEE 官方 xlsx 同格式）；

• 检查 f_b、DER0、端口顺序、封装参数与你的场景一致。

第 4 步：运行与查看

• 运行仿真，查看 COM 报告：COM 值、噪声分解、ERL（如版本支持）、TX FFE / CTLE / DFE 最优设置、眼图 / 浴盆曲线；

• 与限值对比：COM ≥ 3 dB、ERL ≥ 对应接口限值。

8.3 与实测对接

• 实测（如 Keysight 示波器 + N1091CKCA）算出的 ERL 使用"实测 S 参数 + 夹具模型 + IEEE COM 工具"，与仿真同源，便于闭环验证；

• dERL 测量（TP0v）需要先测参考夹具的 ERL，再测被测件的 ERL，两者相减；

• 仿真侧应复现实测的夹具（包括 Tfx 时延门控）和实测的 SNR_TX / σ_RJ / A_DD（而不是用标准默认值），否则仿真与实测偏差会很大。

9. 实战案例：用官方 802-COM 脚本跑通 KR 信道 COM/ERL

这一章是"纸上谈兵"到"真刀真枪"的桥梁：我们用 IEEE 802-COM 官方参考脚本（COM 3.70，即 802.3ck 最终使用的版本），配合 802.3ck 最终版 KR 配置表和 IEEE 802.3ck 任务组官方发布的背板示例信道，实际跑出了一份 KR 信道 COM/ERL 合规报告。所有结果均可复现。

9.1 案例目标与材料

目标：对 IEEE 802.3ck 任务组官方提供的 4 条 32 英寸背板信道（Molex / Palkert 贡献，palkert_3ck_02_0120），按 100GBASE-KR1（Clause 163）的规则计算 COM 与 ERL，并判定是否合规。

使用的材料：

配置关键参数（KR，802.3ck 最终版）：

9.2 运行环境与复现步骤

官方脚本是 MATLAB 代码。本案例在 GNU Octave 9.4（MATLAB 兼容的开源环境）中运行，对脚本只做了两处"运行环境适配"，未改动任何计算逻辑：

1. 增加 verLessThan 兼容桩（Octave 没有 "matlab" 包）；

2. 把 Touchstone 读取改为逐行解析（Octave 的 textscan 跨行合并行为与 MATLAB 不同，原解析依赖 MATLAB 的按行语义）。

复现命令（每条信道两个封装案例合计约 2 分钟）：

octave-cli --no-gui --no-window-system --eval "run_com_octave('8inch_24inch', 5, 3)"

其中 run_com_octave.m 调用：

com_ieee8023_93a_370('kr_config.mat', 5, 3,
    thru.s4p, fext1..fext5.s4p, next1..next3.s4p, 'OP.DISPLAY_WINDOW','0')

kr_config.mat 是把 3ck_SA_KR 配置表的 COM_Settings 工作表原样转成 MATLAB .mat（cell 矩阵），从而绕开编译环境对 Excel 读取的限制；脚本对 parameter 的解析逻辑与读 xlsx 完全相同。

一键复现：本案例已整理成自包含运行器（outputs\8023ck_com_runner\）。双击 run_com.bat 即可批量计算 cases\ 下全部示例信道；把包含 thru.s4p 的文件夹拖到 run_com.bat 上，即可计算你自己的信道（自动识别 fext*.s4p / next*.s4p）。最终汇总报告在 results\report.csv。运行器可整体copy到任意 Windows 电脑（含只装了 ADS 的机器）：它会自动使用已装的 MATLAB/Octave，都没有时自动下载便携版 Octave（一次约 730 MB），无需任何安装。

9.3 结果（官方脚本实测输出）

（完整逐项数据见随文 CSV：802.3ck_KR_案例结果.csv）

9.4 结果解读（重要教学点）

1. 4 条信道全部合规，但裕量差别很大：COM 最差 3.688 dB（4in/28in），离 3 dB 线只剩 0.69 dB；最好 4.027 dB。这正好演示了"合规 ≠ 高裕量"——量产设计应把目标定在 4–5 dB 而不是卡着 3 dB。

2. IL 略超"建议值"也能过：这些信道 IL@Nyquist ≈ 29.3 dB，略高于 802.3ck 对 KR1 的插入损耗建议值（约 28.75 dB）。802.3ck 明确规定：IL 是"建议"（recommended），ERL 是"必须"（shall），而最终判据是 COM。IL 略超但 COM ≥ 3 dB，照样合规——这就是"以 COM 为总分"的体系比"逐项掩码"灵活的地方。

3. ERL 全频段都很健康（13.7–16.6 dB vs 限值 9.7 dB）：背板信道由连接器 + 过孔 + 走线构成，反射主要来自连接器与过孔；4 条信道 ERL 差异说明反射与走线长度分布有关（越不对称，ERL 越差：13.7 vs 16.6 dB）。

4. ERL 取两端较小值：每条信道的 ERL11 都小于或等于 ERL22，报告取 min——与标准一致。对称信道（16/16）两端相同（16.58/16.58）。

5. 封装案例对 COM 的影响有 1.2–1.4 dB：case1（短封装 z_p=12 mm）与 case2（长封装 31/29 mm）的 COM 差约 1.3 dB。长封装拉低可用信号幅度（A_s 从约 3.7 mV 降到 2.5 mV），这就是标准要求"取多个封装案例最小值"的原因。

6. DER@COM阈值远低于 DER0=1e-4：COM=3.7 dB 时实际判决点错误率约 2.4e-5，说明"3 dB 线"对应的恰好是 FEC 可纠错的门限，配合 RS-FEC 后链路 BER 可优于 1e-15。

9.5 从 CSV 报告里还能读到什么

官方脚本除 COM/ERL 外还输出一组诊断量（本次案例实测值）：

这些量可以直接用于"定位瓶颈"：例如 4in/28in 的 ICN 最大（0.65 mV）且 ERL 最差（13.7 dB），说明它是最紧张的信道，也解释了它 COM 最低。

10. 限值与合规判定

10.1 判定总则

802.3ck 的合规判定可以浓缩为三句话：

1. 信道看 COM：用标准参数表计算，COM ≥ 3 dB（背板、线缆、C2C、C2M 通道均如此）；

2. 反射看 ERL：按各自测试点与参数表计算，ERL ≥ 限值（7.3 / 8.5 / 8.25 / 9.7 dB 等），器件端用 dERL ≥ −3 dB；

3. 例外按豁免：CR 线缆组件 COM > 4 dB 时免测 ERL。

10.2 判定细节

• COM 取最坏案例：标准规定多个封装 / 走线长度案例时（如 KR 的 z_p = 12 mm 与 31 mm、C2M 的 short / long mode），COM 取所有案例中的最小值；

• ERL 取两端较小值：信道 ERL = min(ERL11, ERL22)，两端都要 ≥ 限值；

• 夹具先合规：测试夹具本身的 ERL（如 ≥ 15 dB）、IL、回损必须满足要求，否则测出来的器件值不可信；

• dERL 的参考基准：dERL = 被测件 ERL − 参考 ERL（参考发射机 + 同一夹具用 93A.5 算出），≥ −3 dB；

• 接收机压力测试：除了 ERL，接收机还要通过 stressed input（压力眼 + 抖动 + 干扰）测试，其测试信道的 COM 也有要求；

• C2M 还有 VEC：host / module 输出还要满足 VEC ≤ 12 dB、眼高 ≥ 15 mV（module）等波形指标。

10.3 裕量（Margin）设计建议

合规 ≠ 能量产。工程上建议：

量产验证建议用 Monte Carlo / 敏感度分析：对阻抗公差、走线长度、过孔参数、封装寄生做统计仿真，看 COM/ERL 分布尾部是否离限值足够远。

11. 影响因素分析

11.1 COM 的影响因素（按重要性排序）

经验法则（来自大量 802.3ck 仿真）：对短通道，串扰和反射主导；对长通道，插损和 ILD 主导。

11.2 ERL 的影响因素

ERL 只关心"反射"，所以影响它的因素高度集中：

11.3 影响因素如何映射到设计动作

把 9.1 / 9.2 转成设计清单：

• 想提升 COM：先压串扰（间距、屏蔽、层分配）→ 再压插损（材料、长度、线宽）→ 再压反射（过孔、连接器、封装）→ 最后优化均衡设置；

• 想提升 ERL：聚焦"减少回波源 + 破坏回波相干性"——背钻、消除残桩、阻抗渐变、连接器选型、封装去耦。

12. 优化策略

12.1 一套可复用的"COM/ERL 驱动设计"工作流

① 基线仿真：当前设计 → COM / ERL / ICN / ILD 全指标
② 敏感度分析：对 10+ 个参数各扫 ±10%，找最大杠杆
③ 按杠杆排序优化：串扰 → 插损 → 反射 → 封装 → 均衡
④ 局部精调：对最敏感参数做蒙特卡洛 / 最坏组合
⑤ 合规验证：确认全部案例 COM ≥ 3 dB + 裕量，ERL ≥ 限值 + 裕量
⑥ 与实测闭环：夹具校准、SNR_TX/抖动实测值回填仿真

12.2 各层级的具体手段

PCB / 背板层

• 阻抗控制：差分 100 Ω ± 5 Ω，从连接器焊盘到过孔到走线全程连续；层叠对称、参考平面完整；

• 过孔：背钻去残桩、反焊盘优化、相邻地过孔环绕、过孔换层处保持回流连续；

• 连接器：选低反射（S11 好）、低串扰、与 PCB 目标阻抗匹配的型号，并仿真 mated 状态（含插座）；

• 走线：避免宽窄突变、避免 stub、避免与 aggressor 长距离平行（FEXT）、NEXT 用正交层 / 增加间距 / 加地线隔离；

• 材料：低 Df 板材对长通道是 COM 的最大杠杆之一；

• 长度预算：对 KR/CR 建立 IL 预算（如 802.3ck KR1 信道 IL 建议 ≤ 某值），超预算直接砍长度或换材料。

封装层

• 降低 C_d / C_p（焊盘与走线电容）与 L_s（引线 / 走线电感），缩短封装走线 z_p；

• 封装特征阻抗 Z_c 向 85–95 Ω 目标设计，与 PCB 100 Ω 形成可控渐变；

• 用 2.5D/3D 封装电磁模型（HFSS）而不是集总 RC，因为 53 GHz 下封装是传输线不是电容；

• 与 die 协同：R_d（源端电阻）、ESD 电容、焊盘布局都影响反射。

系统 / 均衡层

• 用足 TX FFE：pre-cursor（c(-1)）压前导 ISI，post-cursor（c(1)）压主尾巴；注意 c(0) ≥ 0.54 的约束；

• CTLE 峰值频率对准信道损耗拐点（KR 21 GHz、C2M 12.6–20 GHz）；

• DFE 抽头越多越能消反射尾巴（但受 b_max/b_min 约束）；C2M 的 ERL 计算 Nbx=0（ERL 参考接收机不用 DFE 抵消回波），信道反射必须靠 ERL 限值守住；

• 利用链路训练（link training）协商均衡；FEC 开启是 COM=3 dB 能成立的前提。

12.3 典型优化案例（背板）

某 100GBASE-KR1 背板，基线 COM = 2.5 dB（不达标）：

要点：每一步都重新跑 COM/ERL 确认，避免"单项优化但整体变差"（例如加粗走线降低损耗却增加串扰）。

13. 常见误区与工程实践

1. "ERL 就是 S11 换个单位" ❌ ERL 是时域脉冲反射 + 参考接收机 + 统计分位数的结果；S11 频域曲线既不包含脉冲形状，也不包含 DFE / 目标误码率。同一个 S11 在不同 Nbx / DER0 下的 ERL 完全不同。

2. "COM ≥ 3 dB 就万事大吉" ❌ 3 dB 是"参考链路 + FEC"下的及格线。真实芯片的均衡能力、抖动、SNDR 若不如参考模型，实际链路可能跑不通。量产设计要留裕量（建议 4–5 dB）。

3. "COM 是测出来的，ERL 是仿出来的" ❌ 两者都是"基于 S 参数的计算方法"，既可以仿真也可以实测。测量时用 VNA 测 S 参数，再把 S 参数喂给 IEEE 官方 COM/ERL 工具计算。

4. "不同接口的 ERL 限值可以直接比较" ❌ KR 9.7 dB、CR 8.25 dB、C2M 7.3/8.5 dB 使用不同的参数表（Nbx 不同），限值体系独立，不能横向比较。

5. "配置表参数可以随便调来'让仿真通过'" ❌ 93A 的参数（封装、均衡、噪声、ERL 的 N/Nbx/βx/ρx）都是标准的合规定义，调参等于换考试规则。只有"SNR_TX、σ_RJ、A_DD 用实测值回填"这类做法是被鼓励的（用于预测真实链路，而不是合规判定）。

6. "只给 S 参数就能算 COM" ❌ 必须同时提供 victim 与 aggressor（FEXT/NEXT）通道；漏掉串扰通道的 COM 会显著虚高。

7. "ERL 只跟发射端有关" ❌ 信道 ERL 在两端各算一次（E11/E22），接收端的输入反射（S22）同样重要，取小值判定。

8. "仿真和实测必须完全一致，否则仿真没用" ❌ 仿真用于设计决策与趋势判断；实测与仿真的一致性取决于夹具建模、校准、S 参数频段、实测的 SNR_TX/抖动是否回填。做同源对比（同一 S 参数、同一配置表）才能对齐。

9. "过孔越多越差" ❌ 关键不是数量而是反射强度与时延对齐。设计良好的背钻过孔 + 地过孔阵列对 ERL 影响很小；而两个"中等"不连续恰好间隔 N×UI/2 时延，可能比一个"大"不连续更糟。

10. "C2M 没有 DFE，所以只看眼图不看 COM" ❌ C2M 的 COM 参考接收机有 4 个 DFE 抽头，通道合规同样要 COM ≥ 3 dB（加上 VEC/EH 波形指标），只是参数表不同（DER0=1e-5、N_b=4、CTLE 更尖）；ERL 计算则用 Nbx=0，即不靠 DFE 抵消回波。

14. 术语表与参考资料

14.1 术语表

14.2 参考资料

标准与官方实现

• IEEE Std 802.3ck-2022（Clause 162/163、Annex 93A、120D、120E、120F、120G、162A-162D、163A/163B）；

• IEEE Std 802.3cd-2018（首次引入 93A.5 ERL）；

• IEEE Std 802.3bj-2014（Annex 93A COM 起源）；

• IEEE 802-COM 开源项目：opensource.ieee.org/802-com/com_code（官方 MATLAB 参考实现，含 ERL）；

• IEEE 802.3ck Task Force 工具页：ieee802.org/3/ck/public/tools（COM 3.70 脚本、配置表、信道库）；

• OIF CEI-112G-LR-PAM4 / CEI-112G-VSR（93A.5 方法学，信道 ERL ≥ 10.5 dB 等）。

工具文档

• Ansys AEDT / SPISim 帮助：COM Analysis（802.3CK KR/C2M/CR 规格）、UDO/UDS-Based COM/ERL Calculations for HFSS；

• Ansys SIwave / HFSS 文档（S 参数提取、端口、频扫设置）；

• Keysight ADS：Channel Simulator COM 模式（ADS 2019 Update 1+）、COM Quick Start 应用笔记、N1091CKCA / D90103CKC IEEE 802.3ck 测试软件 MOI；

• Siemens EDA 黑皮书：Effective Return Loss, a new metric for SerDes channel or package characterization（RL vs ERL 经典案例）；

• MathWorks Signal Integrity Toolbox：Channel Operating Margin（COM）文档。

14.3 给读者的"精通路线图"

1. 先用 30 分钟把本文第 1–2 章过一遍，建立"COM 是总分、ERL 是反射分"的框架；

2. 下载 IEEE 802-COM 官方代码 + 802.3ck 配置表，用官方信道库（802.3ck tools 页）跑通一次 KR 案例（可直接参考本文第 9 章的复现步骤）；

3. 对照 93A 原文把 COM 的 8 步流程在代码里找到对应函数（optimize_fom、Create_Noise_PDF、get_TDR/ERL）；

4. 在 Ansys / ADS 中复现同一案例，确保工具与官方脚本结果一致（±0.1 dB 内）；

5. 用你自己的 PCB/封装模型走一遍完整流程，并做敏感度分析；

6. 最后回到标准限值表，学会"从仿真数字到合规判定"。

免责声明：本文为学习性综述，具体合规判定请以 IEEE Std 802.3ck-2022 正式文本及你所用工具版本的文档为准。
