模态分析与频率响应求解：从Lanczos到AMSES

模态分析是NVH的"地基"——所有频率响应、贡献分析、TPA都建立在模态空间之上。本篇系统讲解模态分析与频率响应的求解策略：直接法与模态法的取舍、Lanczos 与 AMSES 的对比、模态参与因子的理论及其可视化方法。

一、模态分析基本概念

模态分析即计算结构的振动模态形状和对应频率（特征值/特征向量提取）。它揭示结构的"固有振动特性"，是理解一切动态响应的起点。

核心警示：

二、直接法 vs 模态法频率响应

模态法的核心优势：将数百万自由度问题转换到少量模态坐标，大幅减少计算时间。对NVH这种宽频、多工况、大模型的典型场景，模态法几乎是标配。

三、Lanczos 与 AMSES：两种特征值提取方法

3.1 Lanczos 方法（EIGRL）

• ✓ 精确计算特征值和模态形状；

• ✓ 适用于模态数量较少、需要完整模态形状的情况；

• ✗ 对数百万自由度、数百阶模态的大型问题计算缓慢。

3.2 AMSES 方法（EIGRA）

AMSES（Automated Multi-level Sub-structuring Eigenvalue Solution）采用多级子结构技术，是大模型 NVH 分析的提速利器：

• + 只需计算部分特征向量，大幅减少磁盘空间和I/O；

• + 运行时间显著缩短，对典型NVH分析可快100倍；

• + 模态频率精度达到几位有效数字；

• + NVH分析中只需模态空间覆盖所有变形模式，单个模态形状精度要求不高，AMSES完全胜任。

使用准则：

四、模态频率选取原则

模态截断频率 ≥ 感兴趣最高频率 × 1.5

取感兴趣的最高载荷频率或响应频率的1.5倍作为模态提取上限，既保证模态空间对响应的覆盖，又避免提取过多无用高频模态。

性能贴士：

五、模态空间与模态参与因子

无论是 Lanczos 还是 AMSES，提取出的模态（特征向量）共同构成了模态空间。模态法频率响应正是将物理坐标响应投影到这个空间中，而每个模态在该投影中的权重，就是模态参与因子。

这意味着特征值提取的模态数量与质量直接决定模态参与的准确性：提取模态过少，模态空间无法覆盖高频变形模式，参与量失真；提取过多则浪费算力。前文"模态截断频率 ≥ 感兴趣最高频率 × 1.5"正是为参与量分析保驾护航的经验法则。

帮助文档定义：

六、模态参与因子可视化与诊断

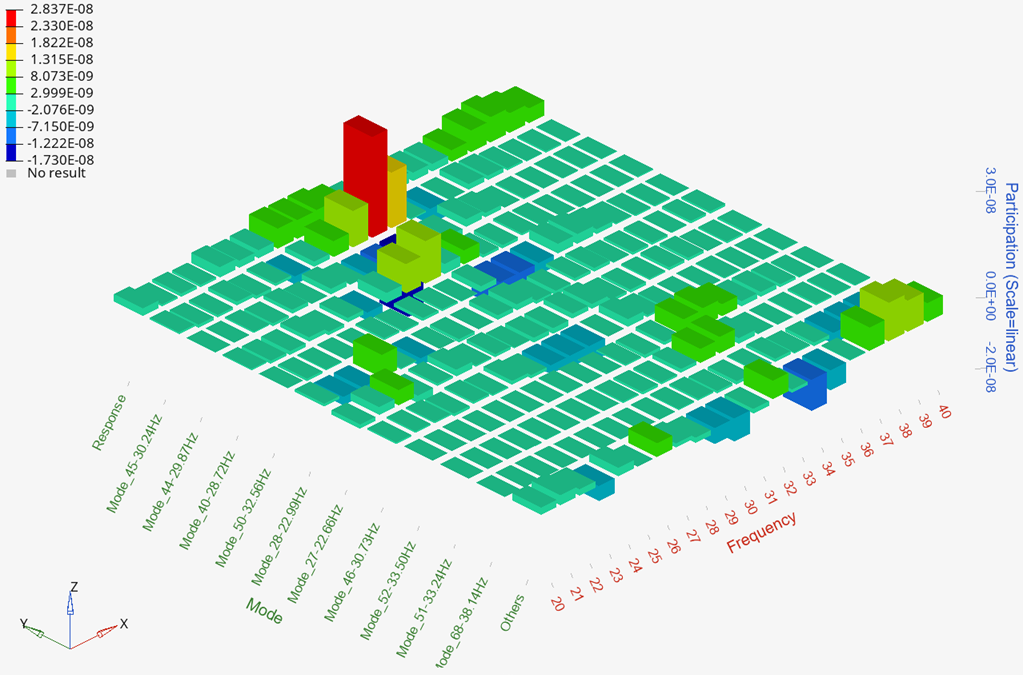

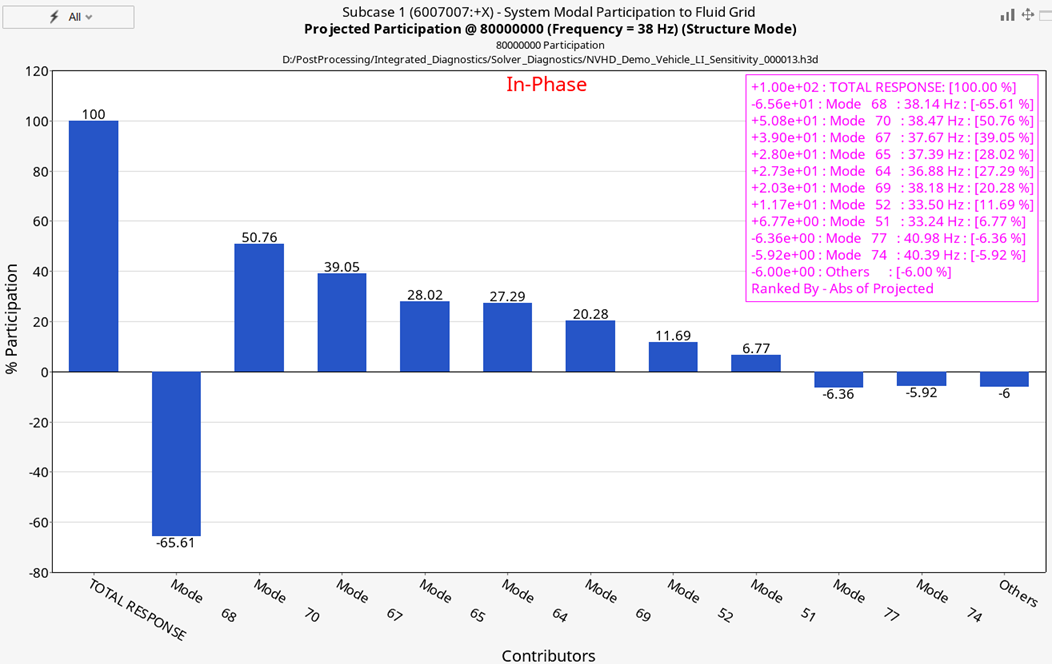

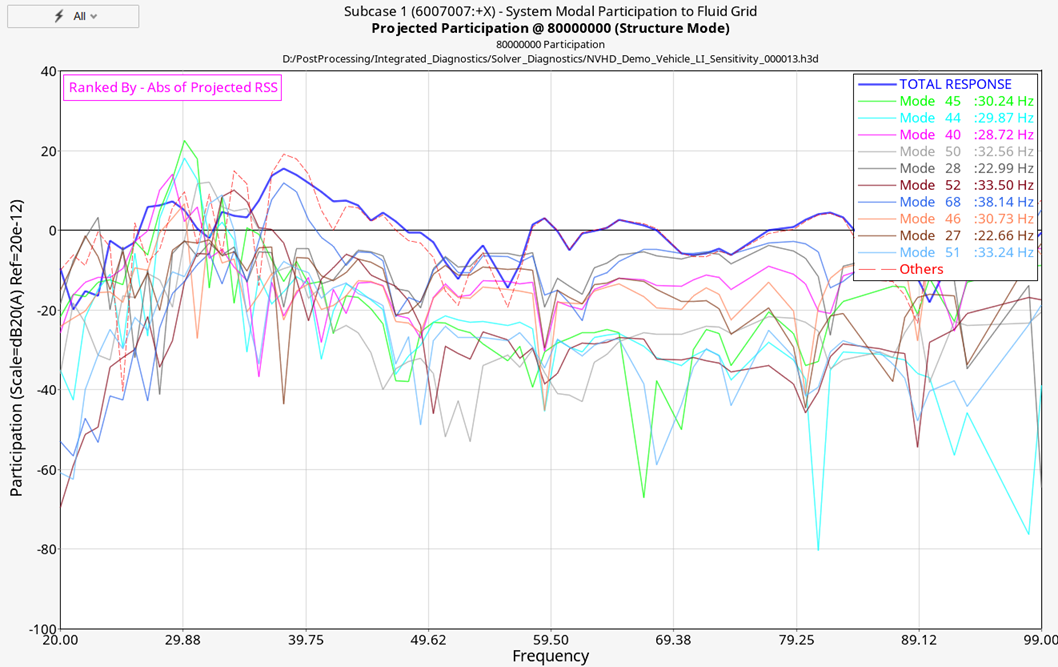

在 HyperGraph NVH 后处理中，模态参与结果可以多种图表形式呈现。柱状图（Bar Plot）适合横向对比各阶模态的贡献幅值，3D 柱状图则能同时展示频率与模态两个维度的贡献分布，2D 折线图便于追踪某一阶模态随频率的变化趋势。

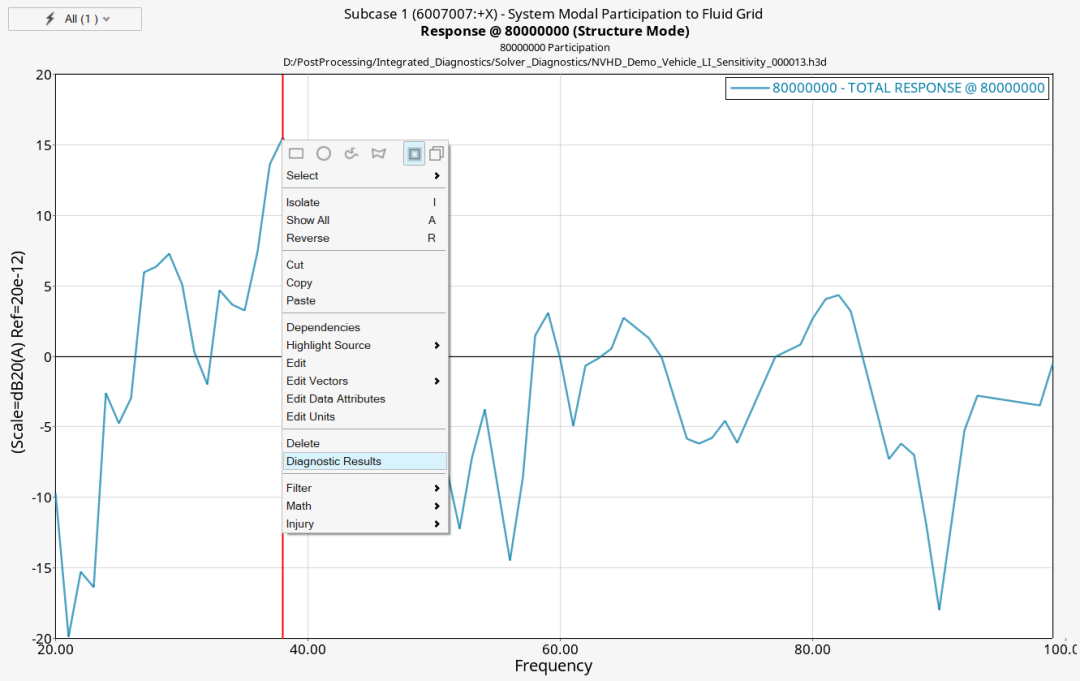

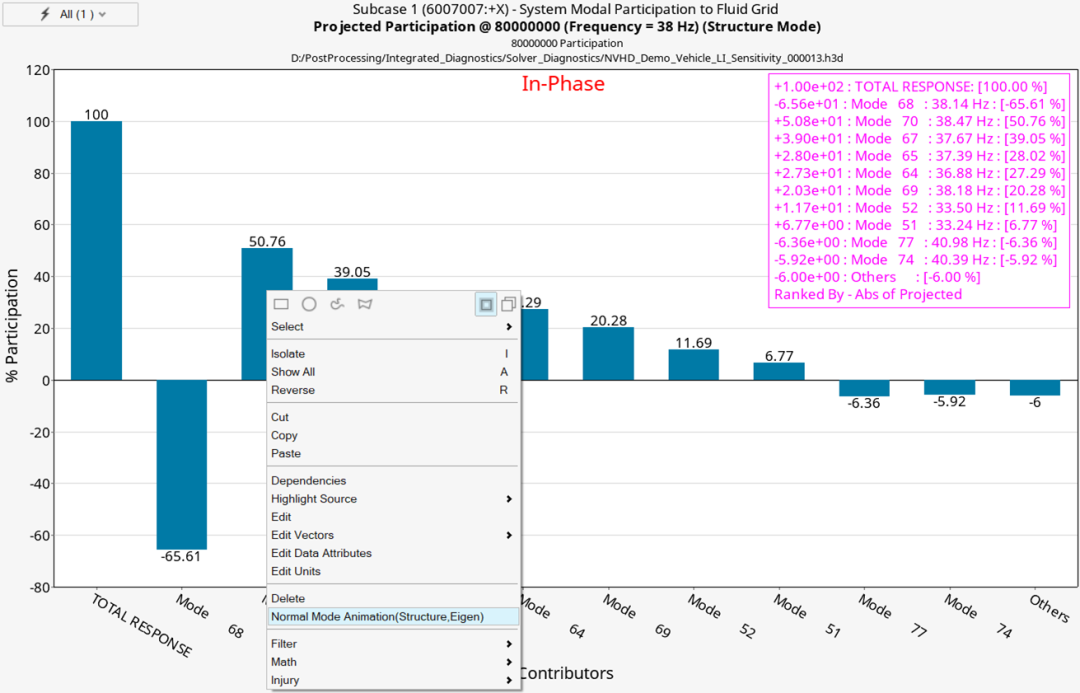

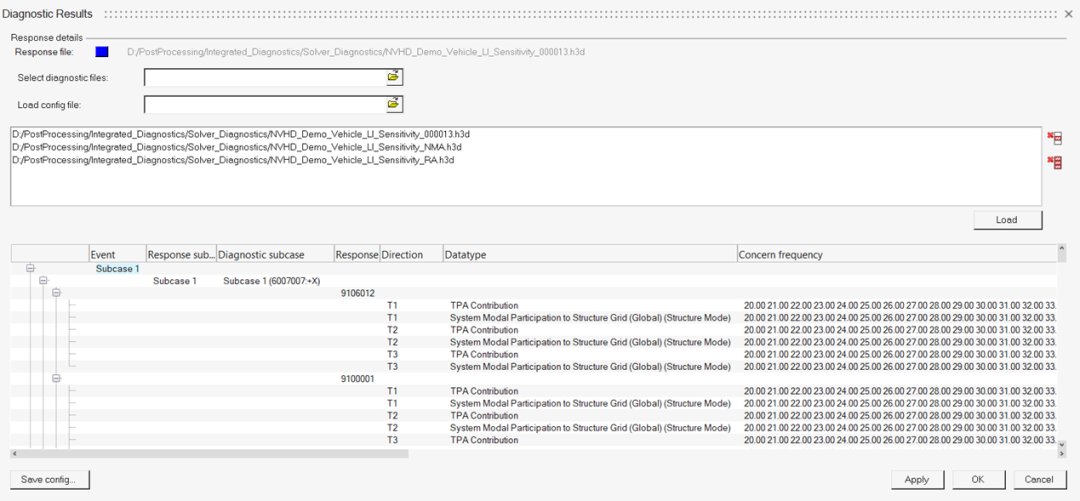

此外，借助诊断结果（Diagnostic Results）功能，可把正则模态数据与模态参与结果关联：选定贡献最大的模态后，直接播放其振型动画，就能判断该模态是局部模态还是整体模态，从而决定是加强局部刚度还是调整整体结构。这种"参与量定位 + 振型动画"的组合拳，是 NVH 诊断的高效范式。

NVH典型流程：

下一篇我们将进入贡献量分解与优化策略，把面板贡献与车身贡献放在一起对比，并讲解形貌优化、阻尼、刚度调整等手段及设计灵敏度分析（DSA）。
