CST EMC仿真详解屏蔽线缆的屏蔽效能仿真

前言

上文我们已经讲了CST对屏蔽线缆的转移阻抗仿真。本文将介绍如何利用CST对屏蔽线缆的屏蔽效能进行仿真。

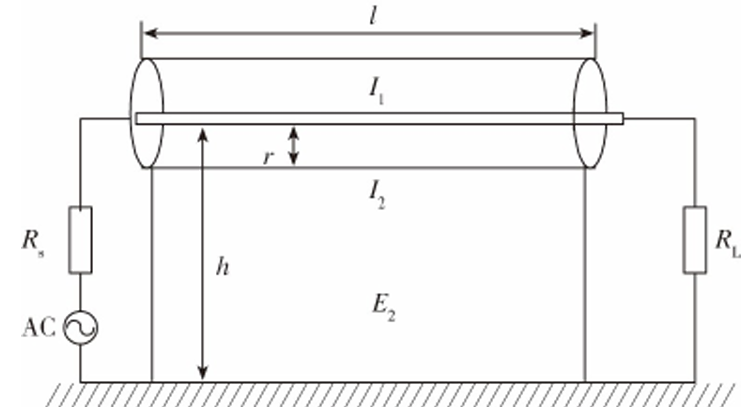

屏蔽线缆的屏蔽效能

CST屏蔽线缆屏蔽效能仿真流程

系统3D建模

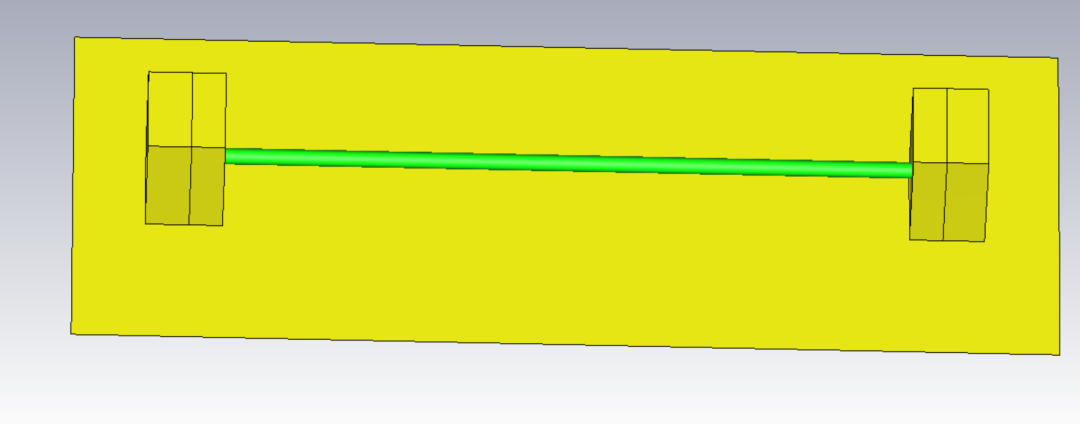

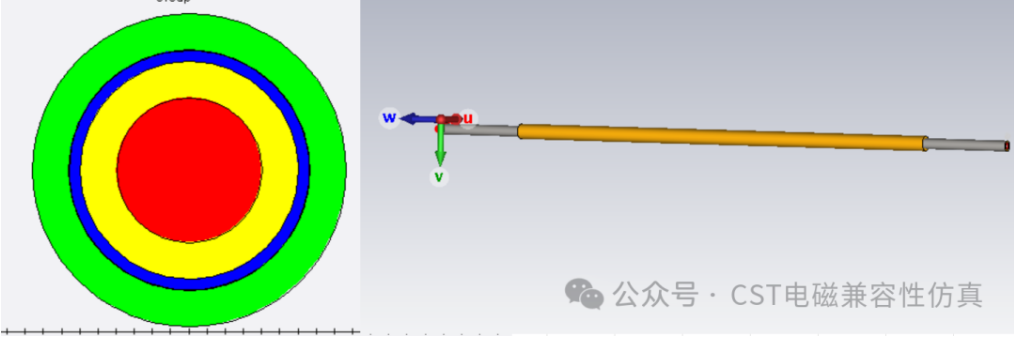

模型使用之前仿真转移阻抗的模型，需要建立屏蔽夹具，激励源等，另外加上一个参考地。如下图：

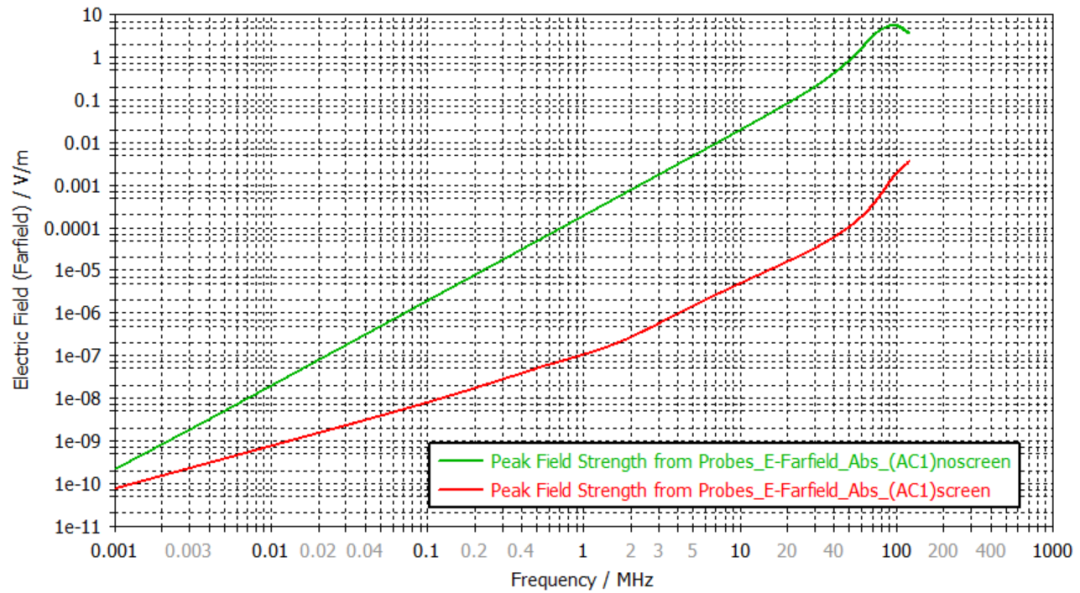

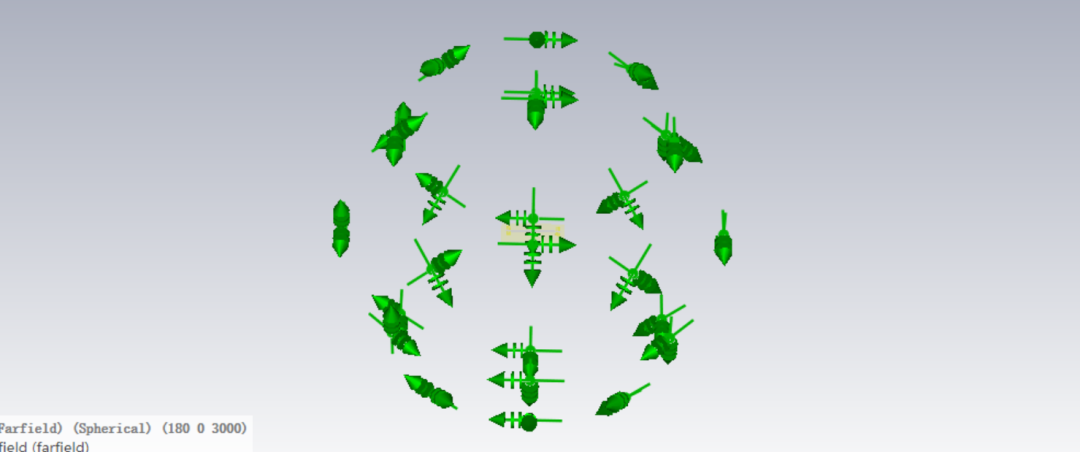

如文章开头所说仿真屏蔽效能需要对比屏蔽电缆有无屏蔽层时远场电场强度，需要设置远场电场探头，距离3m，球形环绕。如图

CST任务采用AC扫频，仿真带宽1kHz~100Mhz。

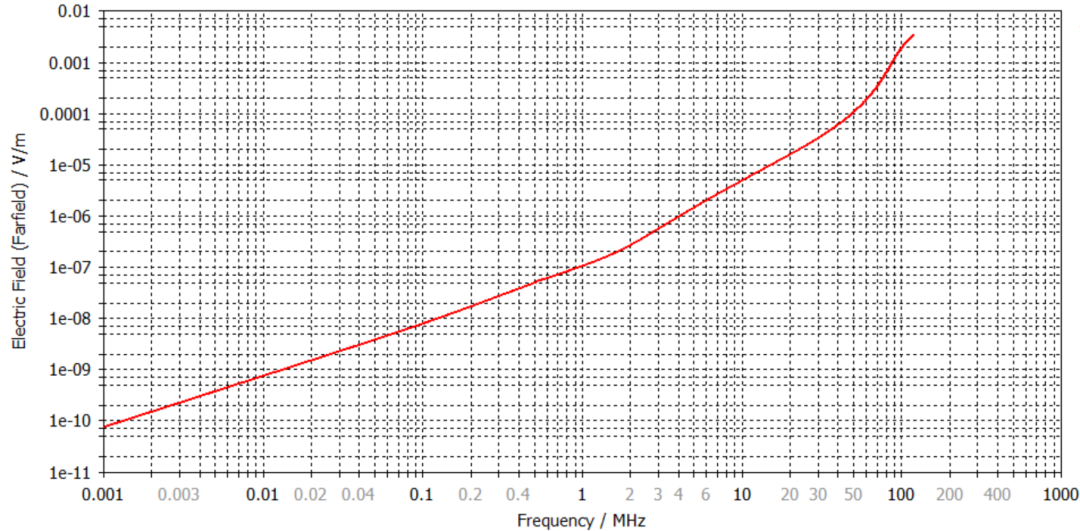

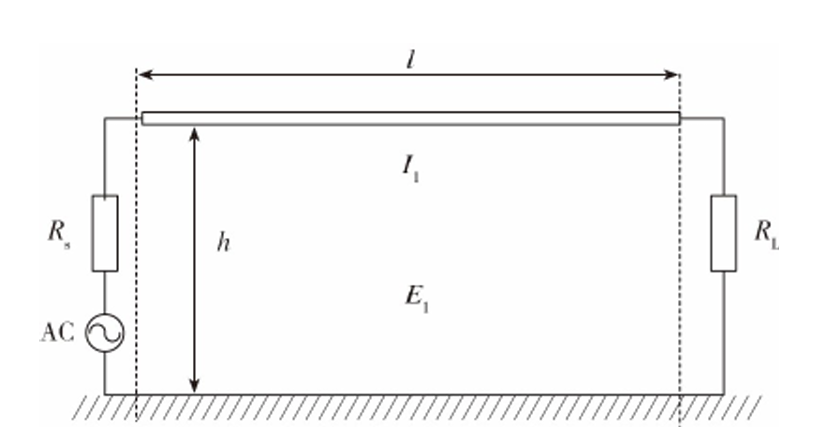

无屏蔽层电缆辐射电场强度

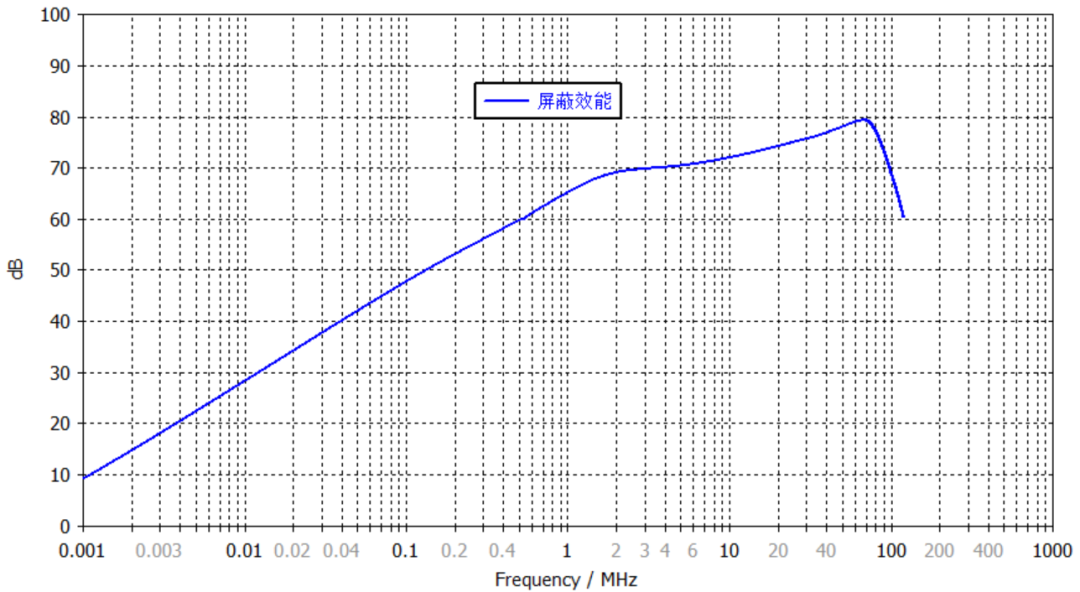

根据前文屏蔽效能计算公式得出：
