ANSYS Mechanical 结果交付：用 Python 导出动画和 AVZ 三维文件

小郭老师

24天前浏览262

ANSYS Mechanical 结果交付：用 Python 导出 Equivalent Stress 动画和 AVZ 三维文件

需求描述：结果交付与三维归档

大家好，我是小郭老师，中科院硕士，长期从事 ANSYS 二次开发与仿真流程自动化，曾帮助多个研究所、研究院、国企和大型企业完成 ANSYS 二次开发项目。

在 Mechanical 的有限元/数值计算结果交付场景中，动画和三维结果文件需要和目标结果对象稳定对应。

项目交付时，单张 PNG 截图并不总是够用。模态振型、瞬态温度场、变形过程这类结果，往往需要动画用于汇报，也需要三维结果文件方便组内或客户复核。

AVZ 可以理解为 Mechanical 结果视图的三维交付文件。PNG 解决的是“当前画面长什么样”，GIF 解决的是“结果变化过程怎么展示”，而 AVZ 更适合保存当前结果对象对应的三维可视化状态。对于 Equivalent Stress、Total Deformation、Temperature 这类云图结果，AVZ 的价值在于让接收方不只看到一张固定截图，而是拿到一个更接近 Mechanical 图形窗口的三维结果包，便于后续在支持 AVZ 的查看环境中旋转、查看和复核。

本文脚本针对指定结果对象导出结果动画和 AVZ 三维结果文件。脚本会激活结果对象，设置动画帧数和导出参数，并把文件保存到指定目录，便于在公司报告、客户交付和项目归档中保留可复核文件。

脚本实现思路

实现时，脚本先从当前模型的 Solution 中查找指定结果对象。找到目标对象后，脚本会刷新结果、激活对象，再分别走结果动画导出和 AVZ 三维结果导出流程。

脚本示例中目标结果名称是 Equivalent Stress，导出目录是 D:\Temp\Mechanical_Result_Export。如果目录不存在，脚本会先创建目录；如果指定结果对象找不到，则只输出提示，不继续执行导出。

脚本围绕一个指定名称的结果对象执行导出，适合先把关键结果的动画和 AVZ 文件稳定整理出来。运行后可以结合 Mechanical Shell 输出和导出目录，确认 GIF、AVZ 文件是否生成，并回到 Mechanical 中查看目标结果对象、当前视图和导出参数是否对应交付要求。

这里需要注意，动画导出和 AVZ 导出不是同一个接口。动画由结果对象自己的 ExportAnimation() 完成，适合生成汇报用 GIF；AVZ 则通过 Graphics.Export3D() 从当前激活的图形窗口导出，所以脚本在导出 AVZ 前必须先激活目标结果对象，确保图形窗口显示的就是要交付的 Equivalent Stress。

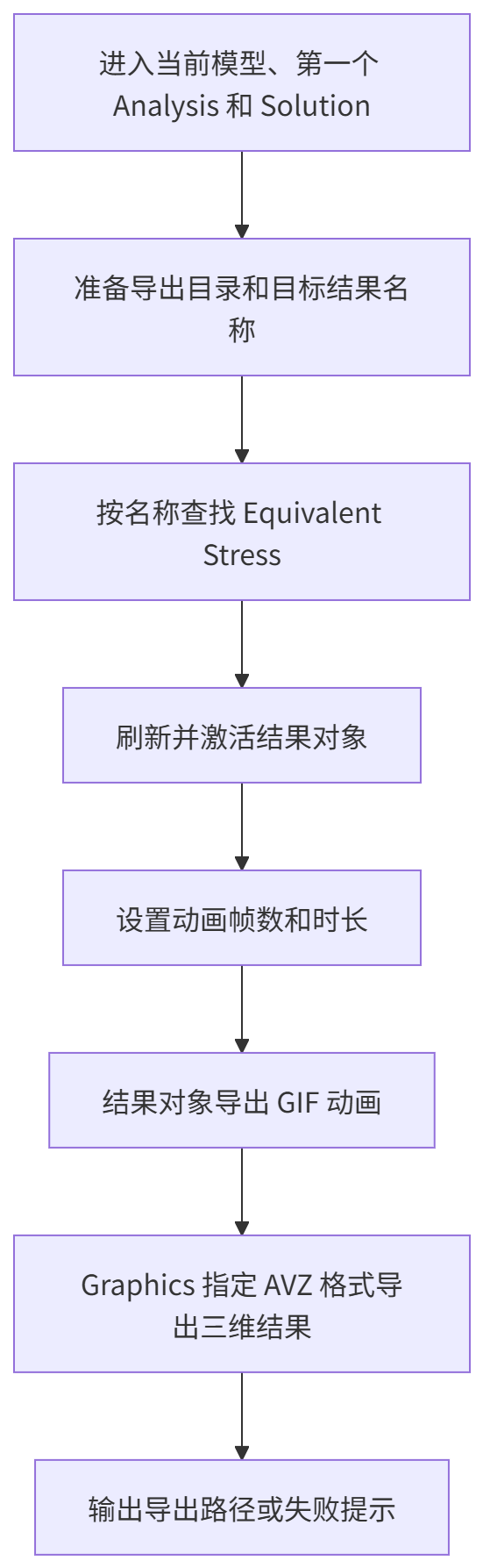

整体执行过程可以理解为下面几步：

第一步，脚本进入当前模型的第一个分析和 Solution。

第二步，脚本准备导出目录，并按名称查找目标结果对象。

第三步，脚本刷新已有结果并激活结果对象，然后设置动画帧数和播放时长。

第四步，动画由目标结果对象执行导出；AVZ 由 Graphics.Export3D 指定 AVZ 格式后导出。

第五步，脚本在 Shell 中输出成功路径或失败提示，方便检查交付文件是否生成。

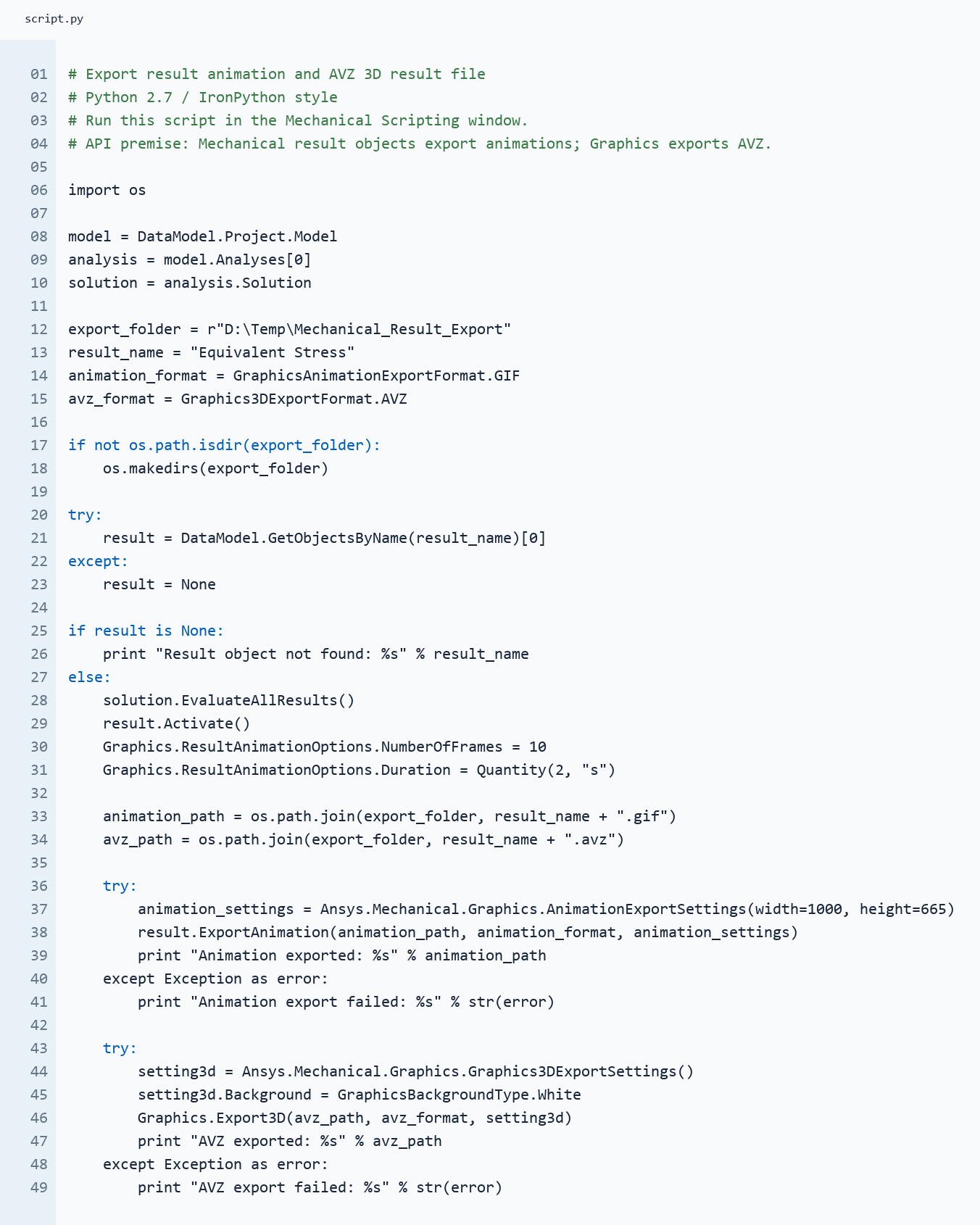

源码及其讲解

这段脚本围绕一个目标结果对象展开。入口仍然是当前模型的第一个 Analysis 和它的 Solution，但真正导出的对象由 result_name = "Equivalent Stress" 决定。脚本先准备 D:\Temp\Mechanical_Result_Export，目录不存在时自动创建，避免导出时因为路径缺失失败。

随后脚本用 DataModel.GetObjectsByName(result_name) 查找结果对象。找不到时只输出“Result object not found”，不会尝试导出空对象。找到后，脚本先执行 solution.EvaluateAllResults()，再 Activate() 该结果，使图形窗口切到目标结果，并设置 Graphics.ResultAnimationOptions 中的帧数和时长。

导出分成两步：动画先设置 AnimationExportSettings，再由目标结果对象调用 ExportAnimation()，并显式指定 GraphicsAnimationExportFormat.GIF；AVZ 先设置 Graphics3DExportSettings，再由 Graphics.Export3D() 指定 Graphics3DExportFormat.AVZ 输出三维文件。两处导出动作都会输出成功路径或异常信息，便于运行后核对动画文件、三维结果文件、当前视图和目标结果对象。这个结构适合先完成单个关键结果的交付文件导出，后续可以把结果名称扩展成列表并逐个处理。

脚本运行结果

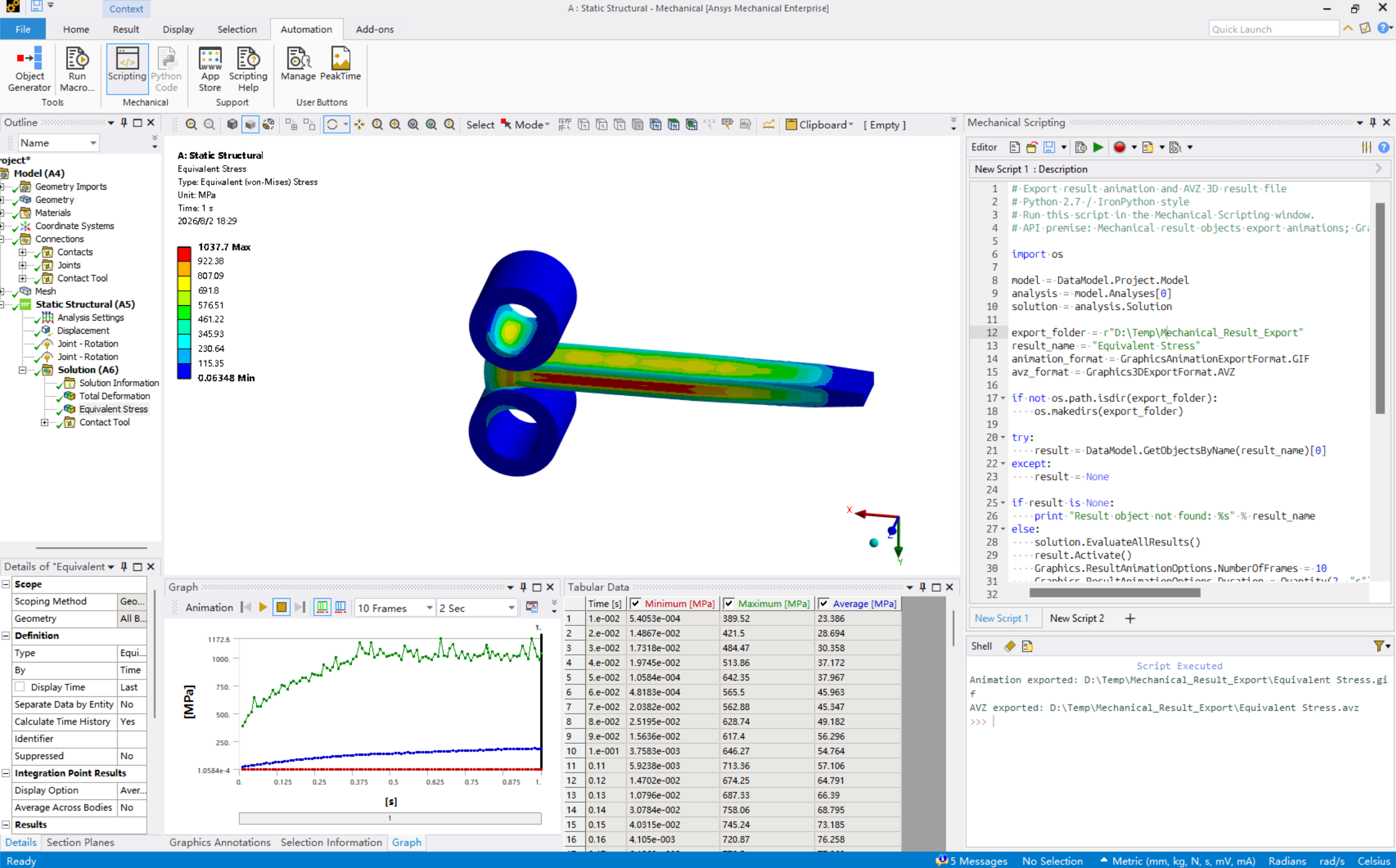

在 Mechanical 中运行脚本后，先查看 Mechanical Shell 中的输出信息。如果动画导出成功，会输出 GIF 文件路径；如果 AVZ 导出成功，会输出 AVZ 文件路径。若导出失败，脚本会打印对应异常信息，便于继续判断结果对象、导出格式、路径权限或当前 Mechanical 环境是否满足要求。

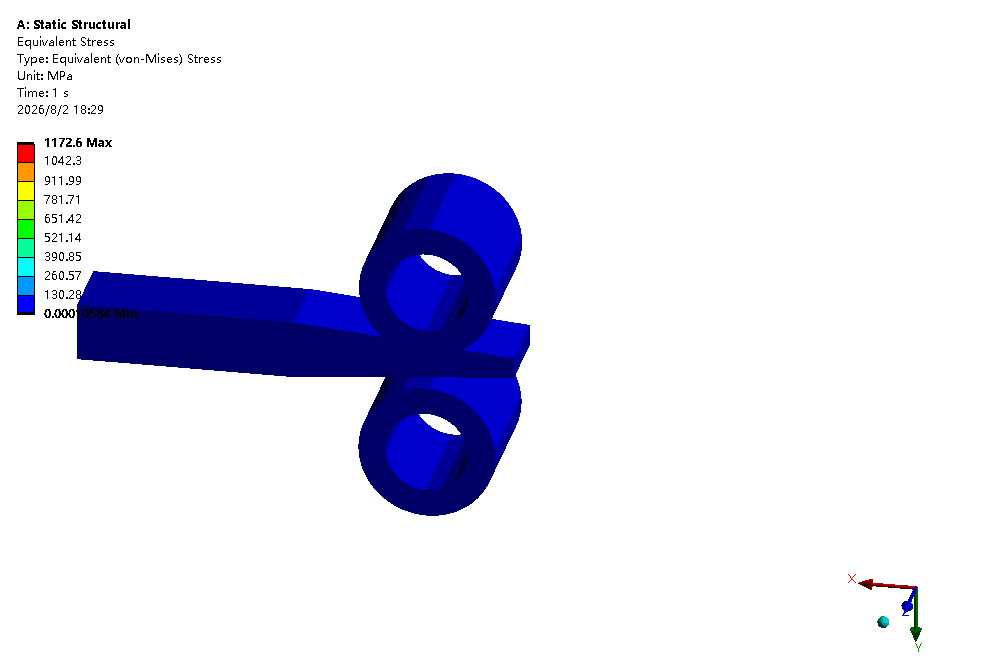

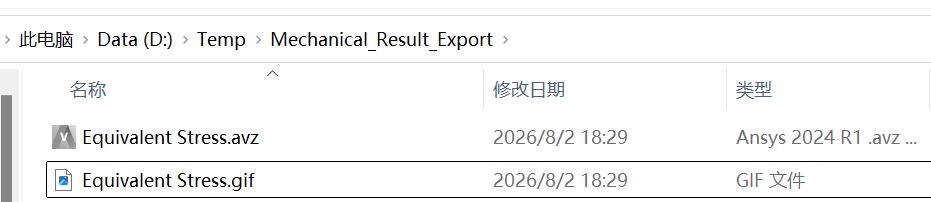

成功导出后，到 D:\Temp\Mechanical_Result_Export 中检查 Equivalent Stress.gif 和 Equivalent Stress.avz。GIF 用于汇报演示中的等效应力结果变化展示，AVZ 用于保留可交互查看的三维结果文件。复核 AVZ 时，重点确认打开后的结果对象、云图类型、颜色图例和视角状态是否和 Mechanical 中的目标结果一致。交付前还应回到 Mechanical 中确认当前激活对象就是 Equivalent Stress，视角、云图和动画设置与交付要求一致。
