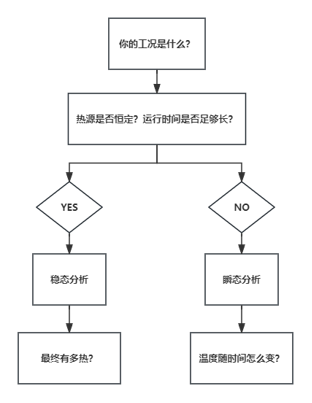

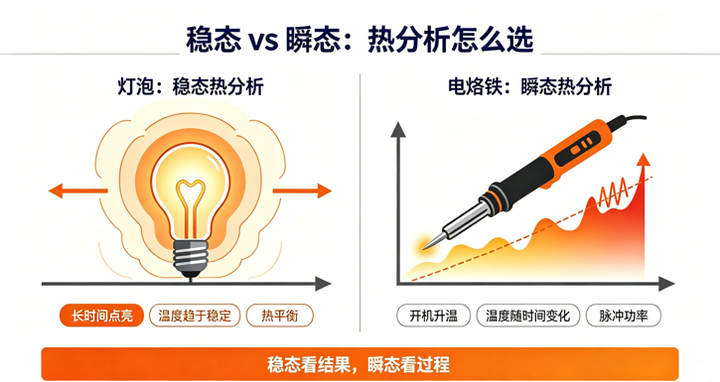

稳态 vs 瞬态：什么时候算“稳定”了？

..别用“算应力”的脑子去“算温度”，这两件事的底层逻辑完全不同。如果你是做结构仿真的工程师，有一天老板扔过来一个发热的零件说：“帮我算算温度有多高。”你打开Workbench，熟悉的StaticStructural界面突然不香了——热分析该用哪个模块？Steady-StateThermal还是TransientThermal？热载荷怎么加？跟结构仿真的“力”完全不是一回事……这篇文章，我用结构工程师能听懂的语言，把热仿真的底层逻辑讲清楚。本文适用对象：有结构仿真基础、初次接触ANSYSWorkbench热分析的工程师。一、热传递的三种方式在结构仿真里，你只需要关心“力怎么传”。但在热仿真里，你要同时面对三种完全不同的传热机制。1.热传导（Conduction）一句话解释：热量在固体内部从高温处往低温处传递。工程案例：芯片产生的热量，通过封装外壳传导到散热器底座。导热系数越高的材料，传热能力越强。关键参数：导热系数（ThermalConductivity），单位W/(m·K)。铝的导热系数约为237W/(m·K)，铜约为400W/(m·K)，空气只有0.026W/(m·K)——差距接近一万倍。这就是为什么散热器要用金属，而不是塑料。2.热对流（Convection）一句话解释：热量通过流体（空气或水）的流动被带走。工程案例：风扇吹散热片、水冷板通水、自然风冷——都属于对流换热。关键参数：对流换热系数（ConvectiveHeatTransferCoefficient,h），单位W/(m²·K)。这个值不靠查表，而靠工程估算——这是热仿真中最“软”也最考验经验的边界条件。典型取值范围：对流方式对流换热系数h(W/m²·K)空气自然对流（无风扇）5~25空气强制对流（有风扇）20~300水强制对流（水冷）1000~15000⚠️新手最容易犯的错：随便拍一个h值就开始算。h取10和取50，温度结果可能差出几十度。后面我们会专门讲怎么估算这个值。3.热辐射（Radiation）一句话解释：热量以电磁波形式向外发射，不需要介质。工程案例：高温设备（表面温度>100°C）向环境辐射热量、太阳照射设备外壳升温。关键参数：发射率（Emissivity），0~1之间。黑色粗糙表面发射率高（接近0.9），抛光金属表面发射率低（0.05~0.2）。💡什么时候必须考虑辐射？表面温度超过100°C时，辐射散热量占比显著增加，不能忽略。常温附近（<50°C）的电子设备散热，辐射通常可以忽略。🪄一个关键洞察：Workbench热仿真中，对流换热通常不需要建立流体域。很多新手误以为“要做对流就得建空气域、画网格、算流场”，于是直接打开Fluent。其实，Steady-StateThermal里，你只需要在固体表面加一个"Convection"边界条件，输入对流系数h和环境温度T∞，软件就会自动计算对流换热量。80%的散热问题，用Steady-StateThermal+等效对流边界就能解决。只有需要精确计算流场分布（如复杂风道、水冷板流道）时，才需要Fluent介入。传热方式是否需要流体域Workbench中如何设置热传导不需要材料属性→导热系数热对流不需要（等效边界）边界条件→Convection（h+T∞）热辐射不需要边界条件→Radiation（发射率+T∞）二、结构仿真vs热仿真：思维方式的根本差异很多结构工程师做热仿真时，最大的障碍不是软件操作，而是用结构仿真的思维去理解热问题。下面这张对比表，建议你打印出来贴在显示器旁边：对比维度结构仿真热仿真核心变量位移→应变→应力温度（标量，只有一个值）方程类型矢量方程（3个方向）标量方程（1个方向）载荷类型力、压力、位移、加速度热生成率、温度、热流、对流边界条件固定约束、接触、摩擦对流系数、环境温度、辐射材料参数弹性模量、泊松比、屈服强度导热系数、比热容、密度结果关注最大应力在哪、会不会坏最高温度在哪、温差多大收敛难度接触非线性、材料非线性线性问题求解稳定（非线性情况除外）核心洞察：结构仿真里，力是“外加的”，你施加一个力，结构被动响应。热仿真里，热是“扩散的”——热量从高温区自发向低温区流动，仿真的本质是求解“温度在空间中的分布”。用结构仿真的思维做热仿真，就像用锤子拧螺丝——工具对了，方法错了。核心差异1：边界条件的"经验依赖"结构仿真的约束通常是明确的：这个面固定，那个面受力。但热仿真的边界条件充满工程估算：对流系数h取多少？自然对流还是强制对流？环境温度是室温25°C，还是设备内部被加热后的50°C？接触面要不要考虑接触热阻？这些输入直接决定结果准不准，而它们往往没有标准答案，需要工程师的经验判断。这也是热仿真"软"的地方——懂原理的人才能算得准。核心差异2：热分析没有"约束"，只有"边界条件"结构分析中，不加约束会刚体位移，求解报错。热分析中，不需要"固定"任何东西——热量会自然从高温流向低温，最终达到平衡。但你需要定义"热量怎么出去"：通过对流？辐射？还是固定某个面的温度？如果不定义任何散热边界，热量会无限累积，结果要么不收敛，要么温度无限高。三、常见误区：结构工程师转热仿真最容易踩的坑误区1："导热系数越大，散热越好"错。散热是一个链路，最弱的环节决定整体性能。铜的导热系数（400）是铝的1.7倍，但如果铜散热器与芯片之间的接触热阻很大，或者翅片表面的对流换热很差，换铜可能没什么改善。工程思维：先看热阻链路，再优化单一环节。误区2："环境温度设成25°C就行了"错。25°C是实验室室温，但设备内部的空气可能被加热到50°C甚至更高。如果你的散热器在机箱内部，环境温度应该取机箱内部温度，而不是室温。工程思维：环境温度是散热器"感受到"的温度，不是房间空调设定温度。误区3："热分析不需要考虑接触，反正都是贴在一起的"大错特错。接触热阻往往是整个热路中最大的热阻。两个金属表面即使肉眼看起来贴合，微观上也只有点接触，中间充满空气（导热系数0.026）。不加导热硅脂（TIM），接触热阻可能让你的仿真结果与实测相差几十度。工程思维：接触面是热仿真的"阿克琉斯之踵"，必须重点处理。四、Workbench热分析模块怎么选？打开ANSYSWorkbench，在工具箱（Toolbox）的AnalysisSystems里，你会看到两个热分析模块：模块全称适用场景Steady-StateThermal稳态热分析系统达到热平衡后，温度不随时间变化TransientThermal瞬态热分析温度随时间变化，如开机升温、脉冲功率判断标准：设备持续发热、长时间运行（如服务器芯片、LED灯具、电机）→稳态。算的是“最终有多热”。设备间歇工作、开机升温过程、功率脉冲（如雷达发射、电池放电）→瞬态。算的是“温度怎么随时间变化”。💡新手建议：先学稳态，再学瞬态。稳态热分析是瞬态的基础——瞬态分析本质上就是“在每个时间步上算一次稳态”。五、热仿真的基本流程（Step-by-Step）在Workbench中，一个标准的热分析流程如下：Step1：拖入模块从工具箱拖入Steady-StateThermal到项目区。Step2：定义材料在EngineeringData中输入：导热系数（ThermalConductivity）密度（Density）——瞬态分析必需比热容（SpecificHeat）——瞬态分析必需Step3：导入几何在Geometry中导入CAD模型（可用SCDM做前处理）。Step4：划分网格在Model中划分网格。热分析对网格的敏感度低于结构分析，但依然需要做网格无关性验证。Step5：施加载荷与边界条件右键点击模型树中的Steady-StateThermal→插入：HeatGeneration（热生成率）：体载荷，单位W/m³，模拟内部发热Temperature（温度）：面载荷，直接指定某表面的温度Convection（对流）：面载荷，需设置对流系数h和环境温度HeatFlux（热流密度）：面载荷，单位W/m²HeatFlow（热流率）：点/面载荷，单位WStep6：求解点击Solve。Step7：后处理查看Temperature（温度云图）、TotalHeatFlux（热通量）等结果。六、实操预览：一个发热块的温度分布纸上谈兵终觉浅。下一篇我们会完整演示这个案例，但先给你看一眼大概：模型：一个铝制长方体（100×60×40mm），内部均匀发热（热生成率12,500W/m³），底部自然对流散热（h=10W/m²·K，环境温度25°C），其余面绝热。材料（铝）：导热系数：237W/(m·K)密度：2700kg/m³比热容：897J/(kg·K)预期结果：稳态时，顶温度最高，向底部边界递减，最高温度约在75°C左右。这个案例虽然简单，但它包含了热分析最核心的要素：热源+导热+对流散热。理解了这个，你就能处理80%的工程热分析问题。七、总结你只需要记住这4句话1.热传递就三招：传导、对流、辐射2.结构仿真算“力怎么传”，热仿真算“热怎么扩散”3.持续发热用稳态，开机升温用瞬态4.对流系数h是热仿真里最不确定的边界条件——别瞎填📌下期预告：《稳态vs瞬态：什么时候算"稳定"了？——教你判断该用Steady-State还是Transient》——我们将用一个实际案例对比稳态和瞬态分析的结果差异，帮你彻底搞懂两者的选择依据。
