大容量液冷储能柜热隐患频发？用"液冷板+管路"全链路仿真把缺陷消灭在图纸阶段
215kWh、418kWh 大容量液冷储能柜正成为工商业储能市场的主流。但“空间紧凑 + 电芯数量爆炸 + 液冷链路复杂”的组合，让冷板换热不均、管路偏流、局部过热等隐患像“隐形炸弹”，往往在样机试制或现场运行阶段才突然爆发——轻则电芯衰减加速，重则触发热失控风险。
痛点引入：为什么传统测试抓不住液冷储能柜的“热隐患”？
工商业储能柜的电芯数量动辄数百节，液冷系统从“电芯 → 冷板 → 管路 → 整机”的耦合关系极为复杂：
传统测试手段往往局限于局部测温，只能看到“单点温度”，无法还原全链路的热流分布。流道偏流、冷板换热不均这类“隐性缺陷”，通常要到现场运行一段时间后才暴露，比如某层电芯温差突然飙升。在大容量系统中，压差过大、流量分配失衡若长期存在，会加剧电芯老化，形成连锁反应。
某新一代 215kWh 工商业液冷储能柜在样机试制阶段就暴露出多重致命缺陷：满充满放工况下电芯温差超过 8℃，液冷板流阻过大导致散热效率不足。原方案电芯最高温度 42.6℃、最低 34.2℃，温差 8.4℃，远超出行业 ≤5℃ 的设计标准。
本质矛盾在于“看不见全链路热-流-固耦合过程”。这导致设计缺陷只能在量产或运维阶段被动补救，每一次返工都意味着百万级的模具与样机成本。
原理浅析：液冷板与管路——储能柜热管理的“任督二脉”
液冷式预制舱储能系统冷却液回路的核心，是由液冷板与液冷管路共同构成的冷却液分配网络。二者缺一不可：
液冷板：电芯热量的“第一道关口”
液冷板流道设计直接决定了各个散热流道内流场分布的均匀性，进而影响电芯运行温度的一致性。同时，系统流动流阻与压降也取决于流道设计，这直接决定了冷却系统的附加能耗。传统液冷板常采用等宽度流道，但由于各流道距离进出口的距离、长度及形状不同，流阻差异较大，导致流量分配不均，进而造成电池系统内温度一致性较差。
液冷管路：整柜均流的“毛细血管”
针对当前常用的含 3 至 4 排电芯的电池包，工程上通常采用 U 形流道结构液冷板；针对液冷管路，则多采用管路并联式排布配合管路变径的方案。通过节流三通尺寸的精准设计，可以有效均衡各电池包的流量。
关键认知：液冷板解决“单包内均温”，液冷管路解决“多包间均流”。只有两者耦合设计，才能将整柜电芯温差稳定控制在 ≤3℃ 的工程目标区间内。
步骤与案例：某 418kWh 工商业液冷储能柜的全链路仿真实践
下面以某 418kWh 工商业液冷储能柜项目为例（仿真工期 10-15 天），拆解“仿真驱动设计”的四个递进层级：
如何：储能柜液冷系统冷却液回路示意
第一步：电芯级建模——定义产热特性
模拟单颗电芯的产热特性，输入不同 SOC、倍率下的热流密度。以某 1P72S 储能电池包为例，冷却介质为纯水加 50% 乙二醇溶液，入口温度 18℃，进水流量 8L/min，单包 72 个 280Ah 电芯，单包发热总功率 900W（0.5C 工况下单芯 12.5W）。
第二步：冷板流道级仿真——定位换热不均
针对液冷板内部流道进行 CFD 仿真，分析流道内速度场与温度场。

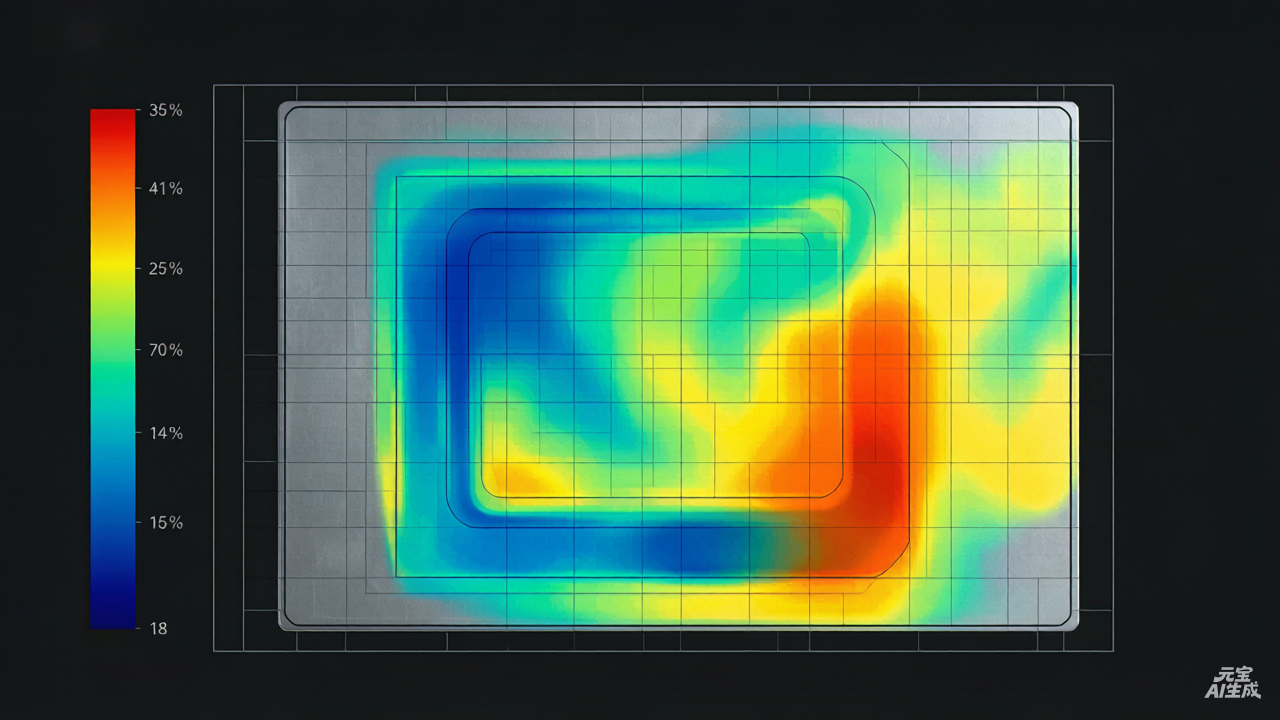

如图：液冷板温度分布云图
在某 418kWh 柜的初版仿真中，温度云图显示冷板局部温度达 29.7℃，而其他区域为 29.3-29.4℃，这是典型的冷板换热不均现象。
优化方向：通过增加进出口数量改为双进双出双流道结构、在流道内增加扰流翅片，可显著提升均温性能。仿真数据表明，相比初始结构，双进口结构使液冷板最高温度降低 0.72℃；采用正交排布的圆形翅片最佳参数组合，可使电芯最高温度、平均温度比未布置翅片时分别降低 0.33℃ 和 0.40℃。
第三步：管路级仿真——解决偏流与均流
预测并联管路的流量分布与压差，识别流道偏流。

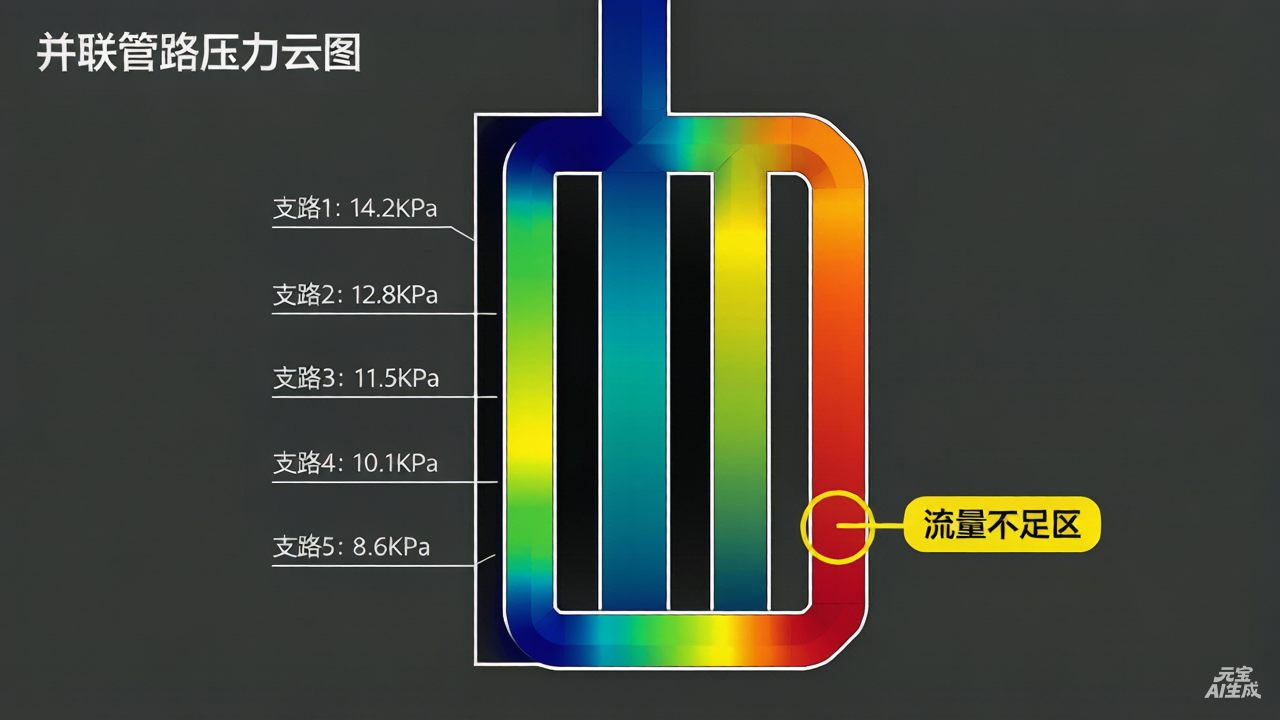

如图：并联管路压力云图
某 5MWh 储能预制舱的初始方案中，整舱各电池 Pack 间冷却液流量偏差达 ±16.4%，整舱电芯间最大温差 3.74℃。通过 STAR-CCM+ 实施并联式管路布局与变径节流阀优化设计，采用基于仿真的序列逼近迭代算法确定节流阀最优孔径和安装位置，最终流量偏差由原方案 ±16.4% 降低至 ±8.5%，整舱电芯间最大温差由 3.74℃ 降至 3.38℃，系统温差有效控制到 3.5℃ 以下。
另一项工程实践通过在各并联支路上增设不同规格的限流孔，精准调控支路流动阻力，使优化后的液冷管路流量分配不均匀性偏差控制在 ±5% 以内，完全满足工程要求。
第四步：整机级仿真——验证整柜温差均匀性
评估 Pack 间及整柜的温差均匀性。

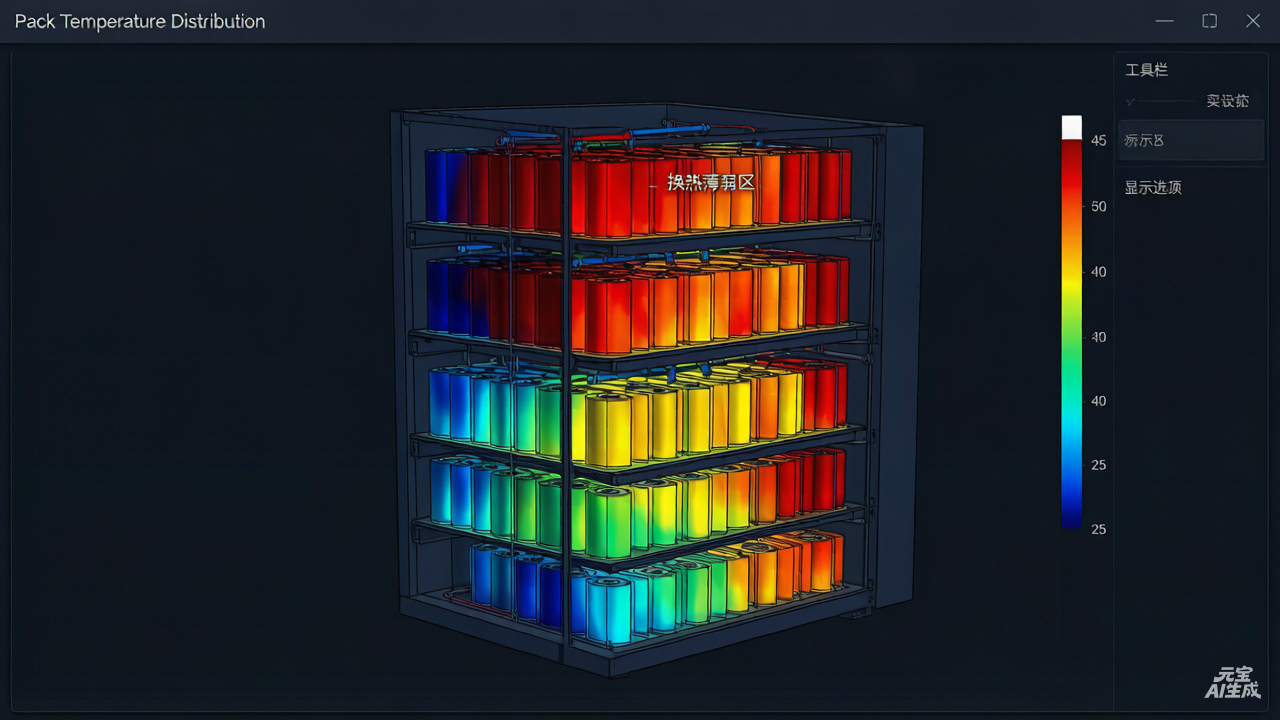

如图：多层Pack的温度分层云图
依托某海岛微电网 1MW/2MWh 预制舱储能工程的实测数据：采用 U 形流道液冷板、并联式管路排布及管路变径设计的联合优化后，设计方案能将电池温度控制在预定区间，电池温差不超过 3℃。
落地成效：从“温差 8.4℃”到“温差 3.2℃”
回到前文提到的 215kWh 工商业液冷储能柜案例，通过 CAE 全链条仿真输出的优化方案：
液冷板流道重构：优化拐角导流结构、增加分流筋，冷却液流阻降低 27%。
电芯最大温差：从 8.4℃ 压缩至 3.2℃。
同时配套完成吊耳拓扑优化（最大应力从 486MPa 降至 210MPa）、模组支架轻量化改良（减重 16%）。
行业基准：典型液冷集装箱温差可控制在 1.8-4.9℃，优于风冷系统（5-8℃），进一步优化目标为 ≤3℃；最高温升需限制在 10℃ 以内。
价值总结：仿真驱动设计带来的四重工程价值
| 价值维度 | 传统试错模式 | 仿真驱动设计 |
| 开发周期 | 延长 3-6 个月 | 418kWh 柜 10-15 天出结果 |
| 实物测试成本 | 高，依赖样机迭代 | 减少 70% 以上 |
| 电芯温差控制 | 8.4℃（超标） | ≤3.2℃（达标） |
| 流阻与能耗 | 流阻大、泵功高 | 流阻降低 27%，变流量策略下压降降低 34.79% |
仿真不仅是“画图工具”，更是连接液冷板流道结构、管路均流设计、整柜温差控制与系统能耗优化的枢纽。通过计算流体力学（CFD）方法提前预判温度分布、流场特性与压差分布，把“经验试错”转变为“数据预判”。
核心价值一句话：在图纸阶段就把冷板换热不均、管路偏流、局部过热的隐患“算”出来，而非等到样机烧起来才发现。
行动号召
面对 215kWh、418kWh 等大容量液冷储能柜的紧凑化、高密度趋势，“液冷板流道 + 管路均流”的全链路仿真能力，已经成为储能设备厂商的核心竞争力分水岭。
如果您正在面临以下任一挑战：
样机试制冷板流阻过大、电芯温差超 5℃；
并联管路流量分配不均，整柜温差难以压到 3℃ 以内；
缺乏 ANSYS Icepak / STAR-CCM+ 全流程仿真实战能力；
需要在 10-15 天内完成 418kWh 级别储能柜的热管理仿真验证。
我们提供从电芯级 → 冷板流道级 → 管路级 → 整机级的全链条 CAE 仿真服务，覆盖：
电化学 - 热耦合流体仿真（流道优化、翅片布置、变流量策略）；
整机静力学有限元分析（吊装、堆码、地震载荷校核）；
随机振动疲劳仿真（道路运输长期振动预测）；
跌落冲击仿真（外壳、电芯防护结构强度验证）。
立即联系我们的技术团队，让下一次样机试制一次通过。
