Tip-out瞬间那阵“滋滋”声？原来是半轴中间轴承在“敲钟”
这声音不大，但极其刺耳，严重拉低了车内声品质。今天就把这个问题的排查思路、机理分析和最终的“组合拳”解决方案复盘一遍，给各位做个参考。
一、 锁定目标：瞬态工况下的“幽灵”噪音
1. 问题特征
这个噪音很刁钻：
工况特定：只在高转速（>4500rpm）+ 松油门瞬间出现。
隐蔽性强：持续加速或匀速没问题，低转速也没事。
主观感受：车内“滋滋”声明显，声品质差。
2. 源定位
我们在整车半消声室里，先用电子听诊器扫了一遍传动系统，初步锁定来自右侧。随后布置了精细的测试：
麦克风：驾驶员耳旁（捕捉声音）。
加速度计：右半轴中间支架、左右转向节（捕捉振动）。
3. 数据不会说谎
测试工况设定为：2挡全油门加速 -> 至4500rpm -> 瞬间松油门带档滑行。
观察时域数据（见图1），整个过程分三个阶段：
加速段：转速上升，中间支架振动随之增大（10g -> 22g），正常。
松油瞬间（关键）：发动机断油，燃烧激励变小，但中间支架振动却诡异地暴增至30g！ 这与车内异响时刻完全对应。
滑行段：转速下降，振动消失。

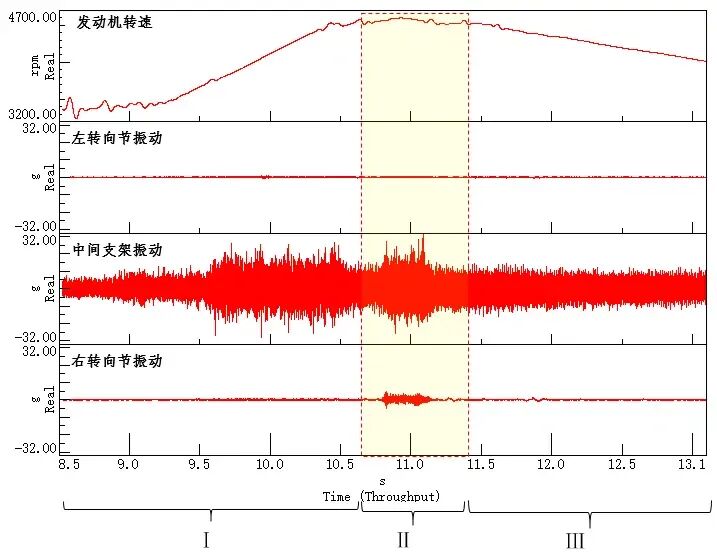

图1 各测点振动对比
解读：重点关注10.8s-11.5s那个尖峰，那是问题的核心证据。
对声音进行滤波回放，确认异响频段在200-600Hz。对中间支架振动做希尔伯特变换（Hilbert Transform），波形呈现出明显的“拍击”特征（见图2）。FFT分析后，锁定了两个主频：292Hz和220Hz。

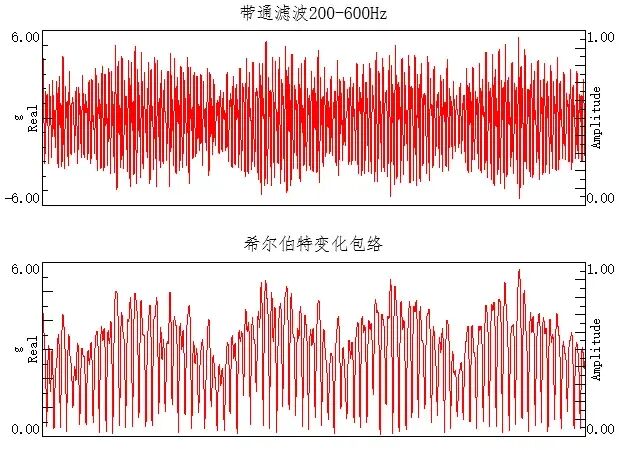

图2 带通滤波和希尔伯特变
结论：这是一个典型的瞬态敲击噪声，源头就在右半轴中间轴承支架附近。
二、 抽丝剥茧：是球笼还是轴承？
该车右半轴是两段式结构（为了规避扭矩转向和提升模态），中间有个支撑轴承。怀疑对象有两个：
内球笼滑移节（三球销与钟形壳间隙）。
中间支撑轴承。
1. 排除法：滑移节
我们先对内球笼下手，制作了不同间隙（甚至过盈配合）的样件。结果很干脆：无论怎么调整间隙，异响纹丝不动。排除！
2. 锁定真凶：角接触轴承
既然不是球笼，那焦点就回到了中间支撑轴承上。这是一个6209型深沟球轴承，原状态径向游隙高达72-90μm。

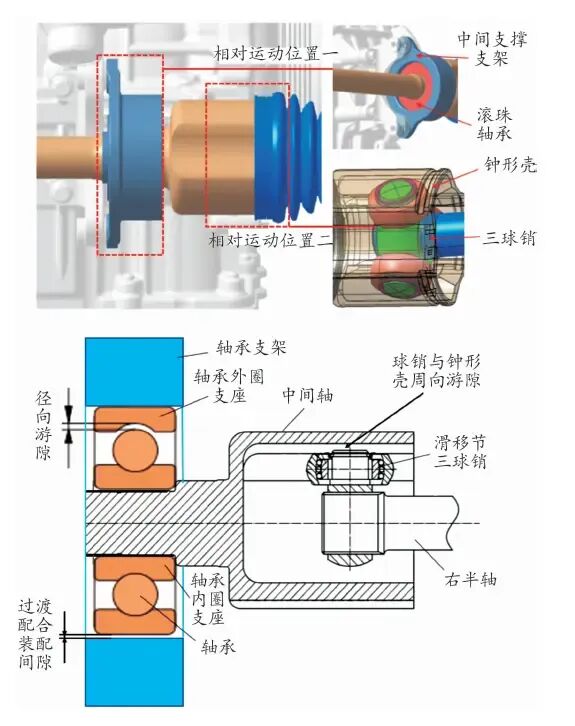

图3 中间轴承位置结构及配合示意图
机理深挖：
为什么松油门瞬间会响？
在急加速时，半轴承受巨大的径向力，轴承滚珠被紧紧压在外圈上。一旦瞬间松油门，发动机扭矩急剧变化，中间轴转速波动，受力状态突变。
此时，由于径向游隙过大，一部分滚珠在离心力作用下处于“悬浮”状态（未同时接触内外圈）。加上瞬态工况下油膜容易破裂，这些“悬浮”的滚珠就会在惯性的作用下，像钟摆一样撞击内外圈（见图3）。这种高频振荡通过轴承座传递出来，就是我们听到的“滋滋”声。

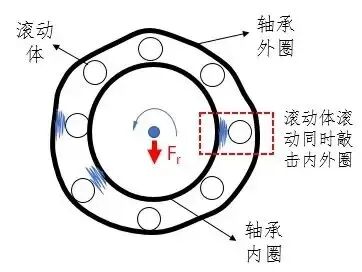

图4 轴承振动敲击原理示意
解读：这张图是灵魂。展示了滚珠如何从“受压”变为“敲击”。
三、 对症下药：控制游隙与阻断传递
找到病因，治疗方案就两条路：减小激励（让滚珠别乱撞）和阻断传递（让振动传不出来）。
1. 减小激励：压缩径向游隙
我们调整了轴承滚道直径和滚动体直径，制作了两组小游隙样件：

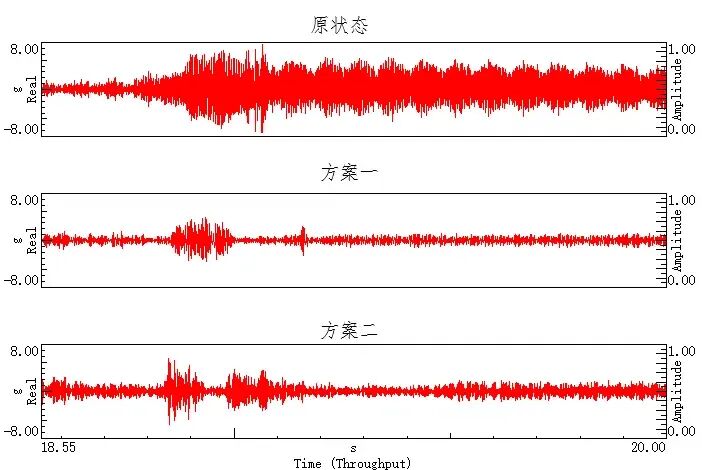

方案一：游隙大幅减小 -> 支架振动从8g降至4g（降幅50%）。
方案二：游隙适度减小 -> 支架振动降至5.5g（降幅30%）。
结论：游隙越小，滚珠越难“跳起来”，敲击越弱。但这也提醒我们，游隙不能无限小，否则会引起烧蚀。

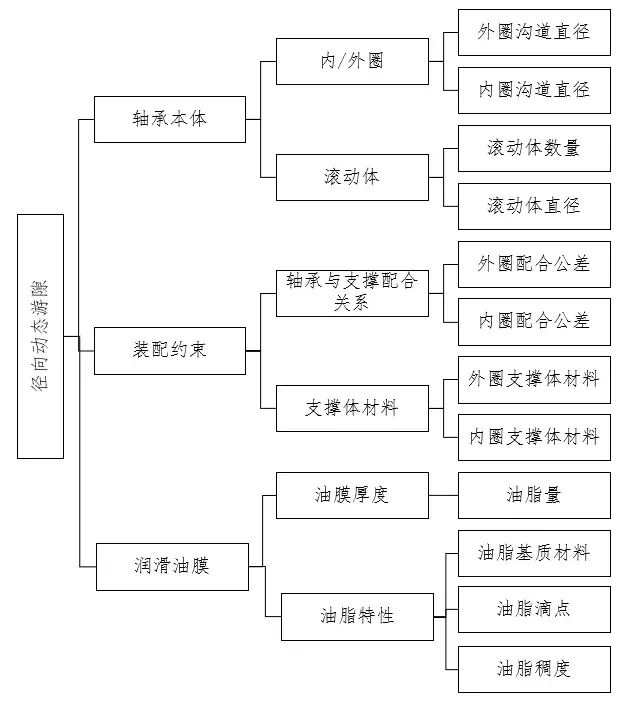

图5 径向游隙影响因素
2. 润滑辅助：稳住油膜
我们还验证了润滑脂的影响。选用了滴点>280℃的高温油脂（方案二）。
结果：振动降至4.7g。
机理：更好的油脂在高温高压下能维持更厚的油膜，缓冲了滚珠的冲击。反之，劣质油脂会导致油膜破裂，振动加剧（方案二振动升至6.7g）。
图6 轴承游隙对支架振动影响
解读：柱状图对比非常直观，游隙小的方案一支柱最高，振动最低。
3. 阻断传递：支架“增肥”
除了管好轴承，我们还看了传递路径。原车支架是铝合金的，我们换成了铸铁支架。
结果：振动再降1.3g以上。
机理：铸铁密度大，相当于给轴承外圈加了一个“惯性块”（集中质量），增加了振动传递的阻力。此外，在轴承与支架间增加硫化橡胶层（隔振）也是潜在的有效手段。
四、 最终方案与总结
综合以上分析，我们采用了“组合拳”方案：
轴承本体：径向游隙控制在 15-30μm（大幅缩小）。
润滑脂：采用滴点 >280℃ 的高温高性能油脂。
支架结构：更换为铸铁材质支架。
最终效果：中间支架振动幅值从原状态的 8g 降至 2g。主观评价车内“滋滋”声完全消失。

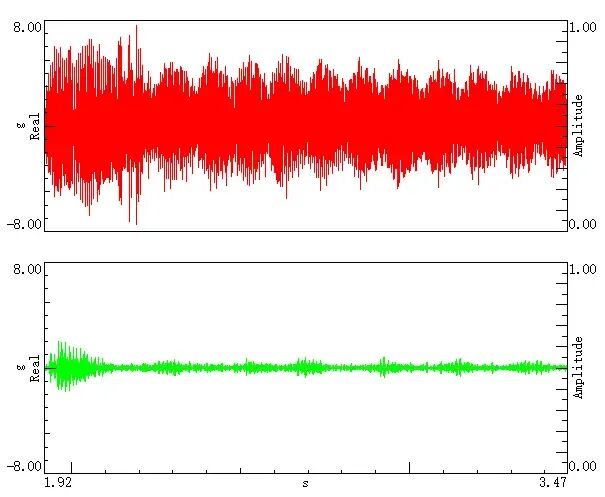

图7 优化方案改善前/后支架振动对比
解读：用数据说话，优化后的振动曲线几乎贴地飞行。
写在最后
随着混动/纯电车型扭矩密度的不断提升，三段式驱动轴已成主流。但这也带来了新的挑战：Tip-in/Tip-out瞬态工况更恶劣，中间轴承的工作环境堪比“地狱”。
本次案例给我们的启示是：
游隙是核心：对于瞬态敲击噪声，径向游隙的控制至关重要。不仅要看设计游隙，还要看工作游隙（考虑过盈量、温升后的实际游隙）。
多物理场耦合：轴承NVH不仅仅是结构问题，还涉及润滑、材料、装配工艺。
系统思维：优化不能只盯着轴承，支架的动态特性（质量、刚度、阻尼）对振动传递有着决定性影响。
希望这次的复盘能给正在被类似问题困扰的工程师们提供一些思路。
参考文献：《某车型驱动半轴中间轴承敲击噪声分析与优化》。
作者：温国庆，张军，陈赞，胡寿品，李雪松
（吉利汽车研究院（宁波）有限公司，浙江 宁波 315336）
