告别高频"滋滋"声——长安汽车高压燃油系统NVH优化实战
一、问题现象：怠速异响与声品质不达标
在NVH台架试验中，某发动机怠速工况近场噪声超标，主观评价声品质等级为"差"（1~3分，不可接受）。

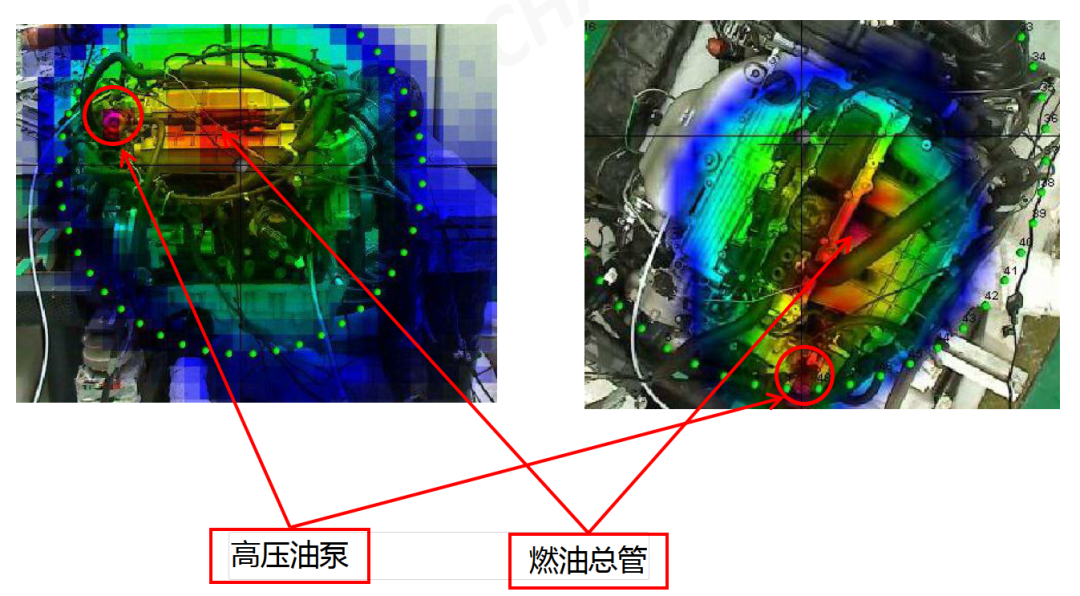

通过包裹试验（Blanket Test）进行声源识别：
油轨：在3200Hz、6000Hz、10240Hz及15k~17kHz对进气侧噪声有影响；
高压油泵：在7500Hz、8700Hz、10850Hz、12400Hz对进气侧及顶部噪声有影响。
结论明确——高压油泵和油轨是主要噪声辐射源，阻断传递路径（包裹）有效，但不是最优解，需从源头治理。
二、噪声从哪来？三大机理

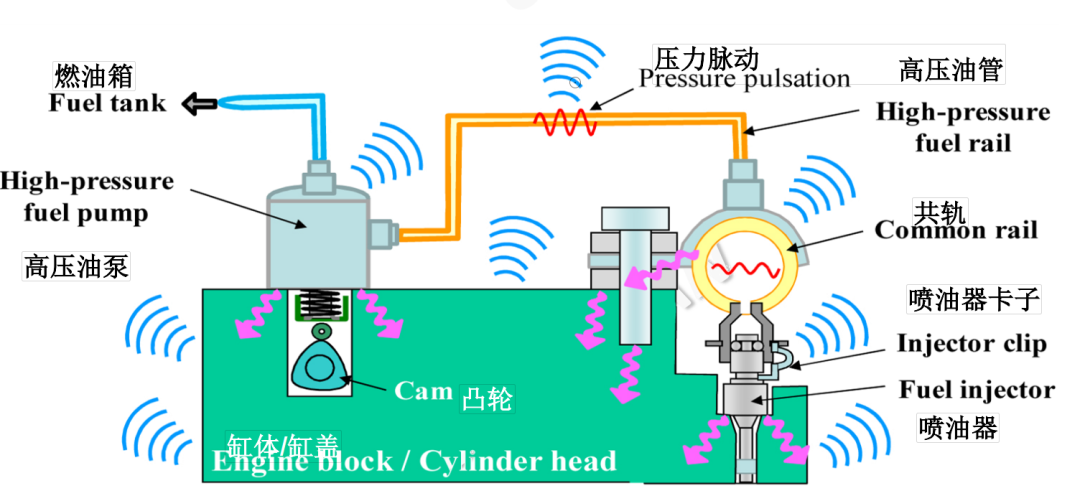

高压燃油系统产生NVH问题的根源有三：
机理 | 说明 |
|---|---|
机械撞击 | 高压油泵MSV阀、喷油器衔铁/阀球高速撞击阀座，激发结构振动 |
共振耦合 | 高压系统与缸盖频率耦合时，振动被放大，辐射噪声加剧 |
压力波动（油压脉动） | 泵油与喷油引起油轨内压力脉动，激起油轨表面振动，是重要贡献项 |
行业常见优化方向围绕源—路径—响应：
源头：优化油泵/喷油器内部结构、降低电磁阀落座速度、调整ECU控制信号
路径：增加稳压器/阻尼器降低油压脉动、优化油轨/泵壳体刚度
响应：增加隔吸声罩
三、CAE仿真先行：AMESim多物理场建模

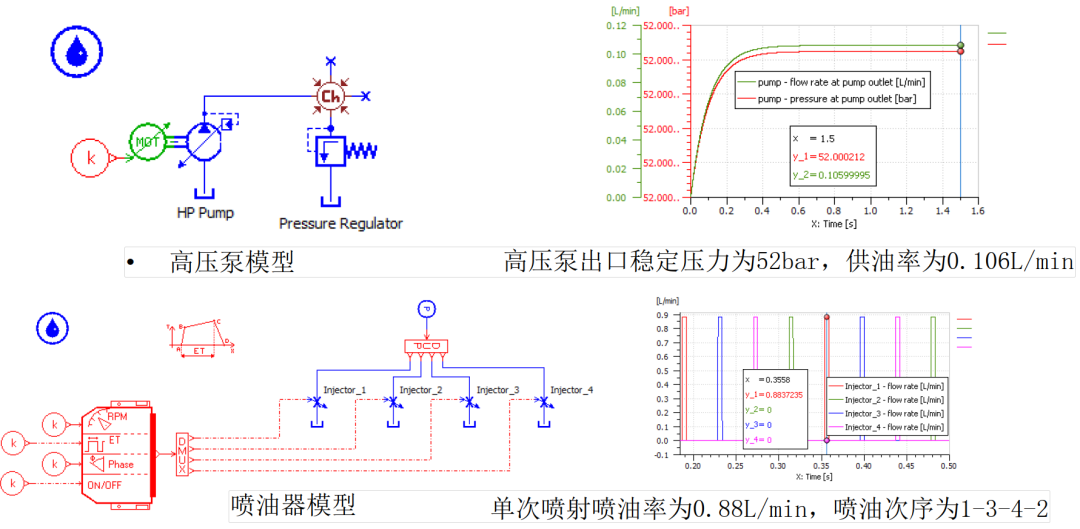

由于高压油泵和喷油器多为供应商"黑盒子件"，长安团队采用LMS AMESim搭建机-电-液耦合功能模型+性能模型，重点分析：

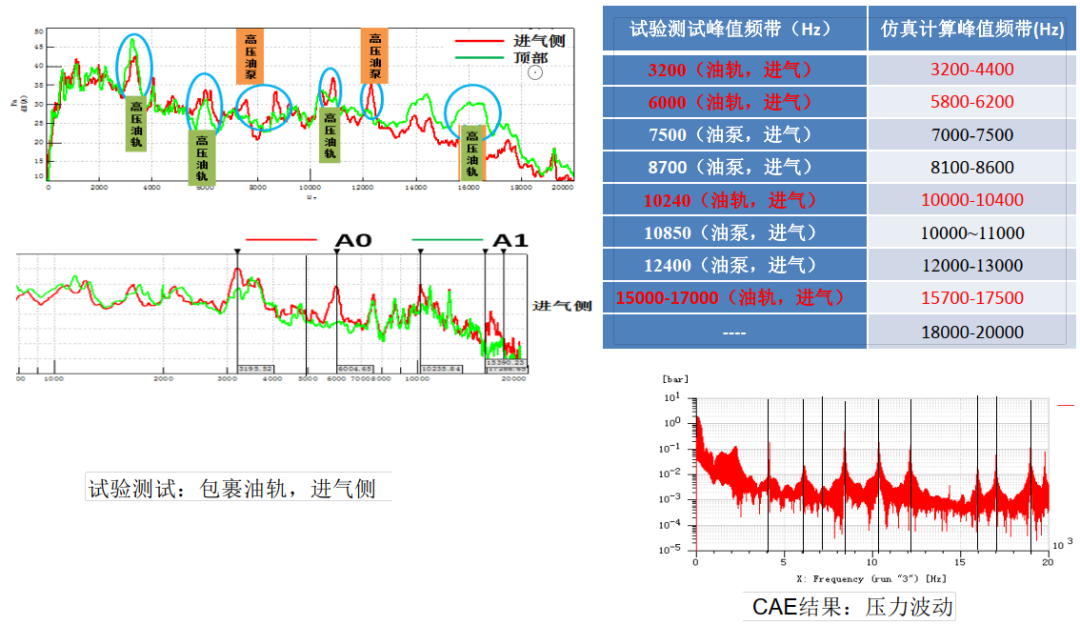

油轨压力波动峰值频段——仿真结果与试验测试峰值频段高度吻合（3200Hz、6000Hz、7500Hz、8700Hz……）
DOE参数灵敏度分析：对管路直径/壁厚、共轨直径/壁厚、节流孔直径、阻尼器参数逐一扫描
关键发现：

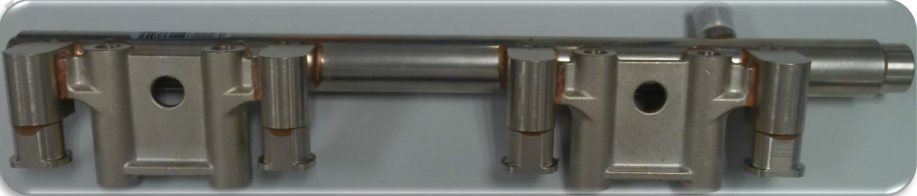

✅共轨直径↑ → 压力波动↓（负相关，影响最显著）
✅高压油泵出油管内径↓ + 壁厚↑ → 特定频段压力波动减小
⚠️ 阻尼器锁止体积过大反而增大 波动，薄膜刚度需按目标频段选型
⚙️ 高压油泵与喷油器控制信号相位重叠0.7~1.4ms（最优1.4ms）时压力波动最小
⚙️ 减小喷油器开启电压上升/下降时间 → 落座速度↓ → 特定频带落座力缓和
四、方案落地与试验验证
综合成本与性能，选定组合优化方案：共轨内径增大 + 高压泵出油管内径减小/壁厚增大 + 目标轨压调整 + 油泵pull-in信号优化（Ipi=2.0A，tpi=0.54ms）+ 隔声罩
各单项及组合效果：
优化措施 | 近场声压降幅 |
|---|---|

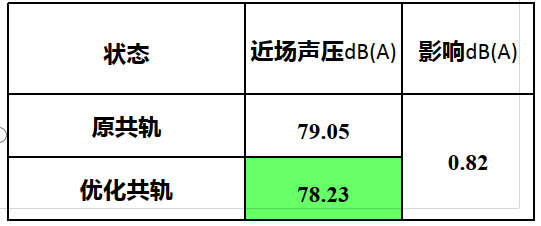

共轨直径优化 | -0.82 dB(A) |
高压泵出油管内径↓/壁厚↑ | -0.50 dB(A) |
轨压降低（至4MPa） | -2.70 dB(A) |
油泵pull-in信号优化 | -1.30 dB(A) |
组合实施+隔声罩 | 达到怠速NVH开发目标 |

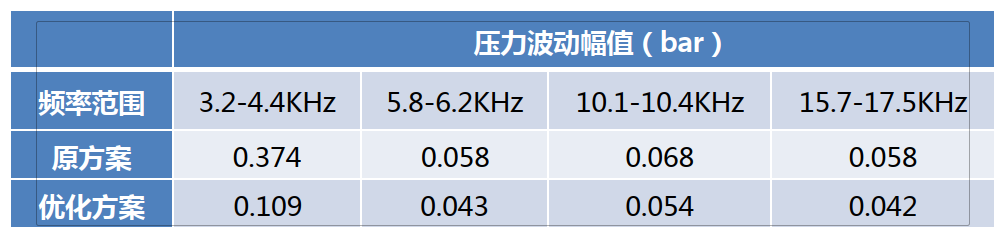

CAE预测：3.2~4.4kHz关键频段压力波动降低71%（0.374bar→0.109bar）。
主观评价由"差"提升至7分（良/可接受以上），满足开发要求。
五、工程师的三个关键启示
声源识别要先行——包裹试验快速锁定油轨/油泵贡献量，避免盲目改件
CAE+试验双轮驱动——用DOE找敏感参数（共轨直径、信号相位），仿真筛选后再台架验证，大幅缩短周期
NVH是系统问题——单一措施有限，结构参数+控制策略+隔声组合拳才能达标
📌 本文整理自长安汽车《发动机高压燃油系统NVH性能优化》（李凤琴，2017），供汽车NVH/动力总成工程师交流参考。
