为什么同样是应变测量，结果却完全不同？
应变片、DIC 与引伸计如何选择
同一批材料、同一台试验机、同样的加载程序，使用应变片、DIC 和引伸计得到的曲线却不完全一致。问题不一定是谁测错了，而是三种方法看到的“应变”本来就不同。测量目的决定测量方法，这也是应变数据可信度的起点。
在实验室里，应变测量常被理解为“装一个传感器”。但实际上，应变片、引伸计和 DIC 数字图像相关技术，对应的是不同的测量区域、空间尺度和数据解释方式。
引伸计更关注标距段平均变形；应变片测量局部表面应变；DIC 则通过图像计算表面位移场和应变场。它们不是谁绝对更先进，而是分别适用于不同材料、试样形状、加载方式、变形范围和数据目的。
● 01 ●
先讲清楚：你到底想测什么应变？
不同试验目的，对应的应变含义并不相同。实验室在选择方法前，至少应先明确想得到的是：
平均应变、局部应变、标距段应变、表面应变、全场应变、弹性段应变、大变形应变，以及孔边、缺口、裂纹附近的应变。
对金属常规拉伸，很多时候关注的是标距段平均应变，用于弹性模量、屈服强度或规定塑性延伸强度相关分析。
对复合材料，问题会更复杂。层合板具有各向异性和多尺度非均匀性，纤维、基体、界面、铺层方向和自由边界都会影响局部变形。有时需要宏观平均应变，有时需要损伤起始应变，有时还要观察损伤从局部扩展到整体失效的过程。
● 02 ●

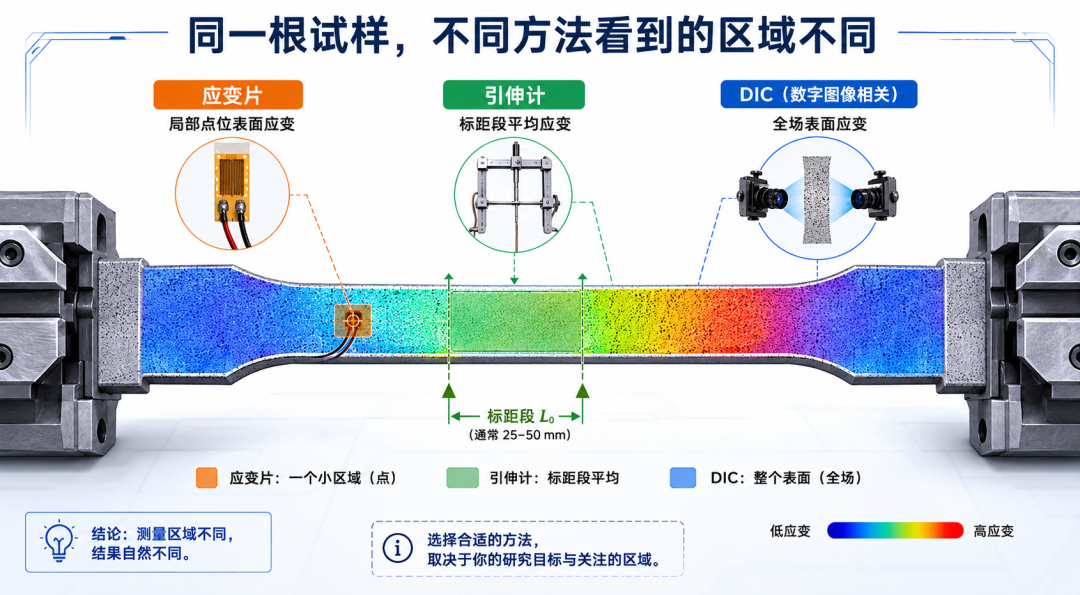

三种方法看到的“应变”并不相同
1. 引伸计：标距段平均应变
引伸计通过机械或电子方式测量两个测点之间的相对位移，再除以标距，得到标距范围内的平均应变。它常用于标准拉伸试验、弹性模量、屈服强度相关测试，以及需要计量溯源和标准化结果的场景。
2. 应变片：局部表面应变
应变片粘贴在试样表面，通过电阻变化反映局部表面应变。它适合关键点、多点布置、结构件、疲劳监测，以及不便安装引伸计的位置。

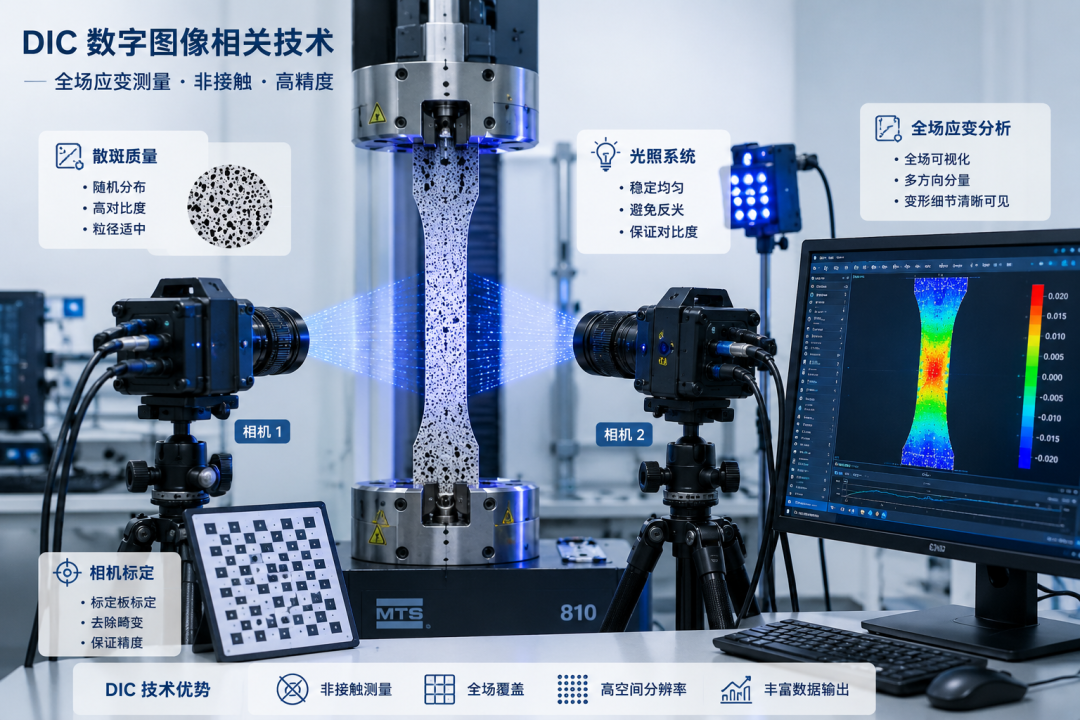

3. DIC：表面全场位移和应变
DIC 通过相机跟踪散斑图像变化，计算表面位移场和应变场。它适合复合材料、非均匀材料、孔边、缺口、裂纹、大变形和复杂变形分析。但 DIC 不是“拍照就能测准”，散斑、光照、标定、分辨率、子区和步长都会影响结果。

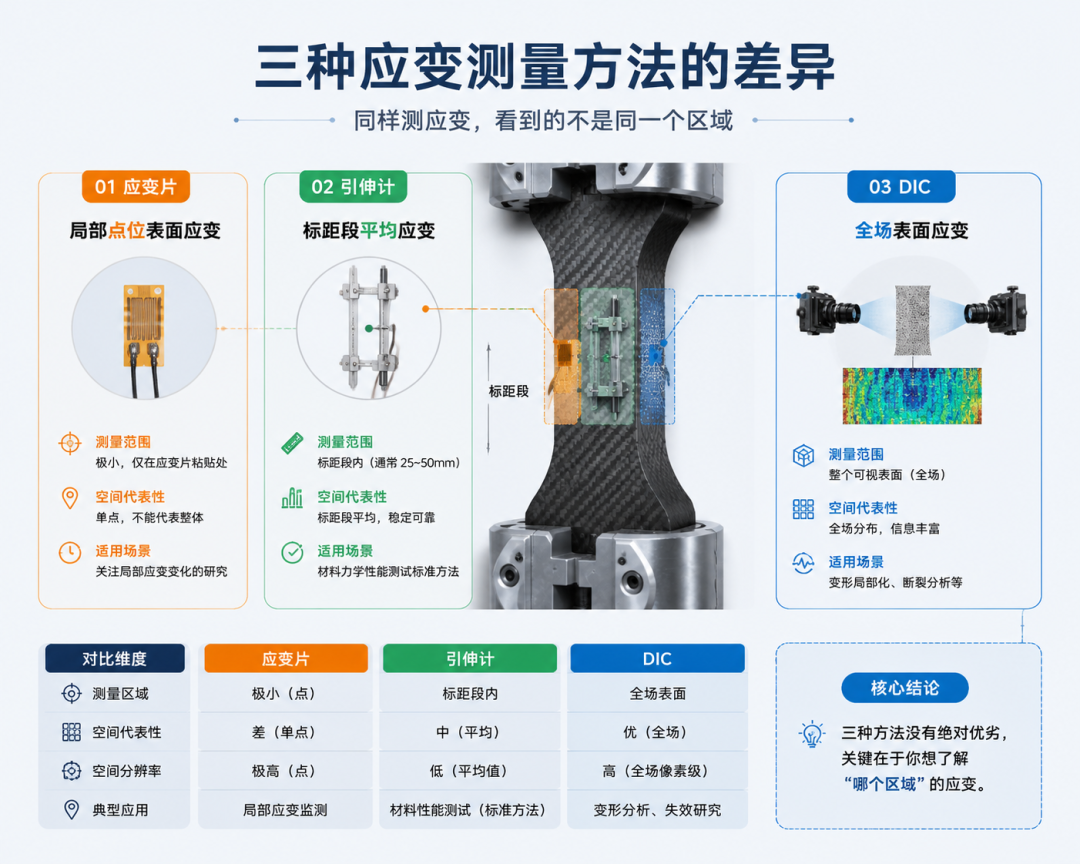

为什么结果会不同？
关键提醒：窗口越大，结果越稳定，但局部峰值会被平均；窗口越小，细节越丰富，但离散性和噪声也可能增加。
● 03 ●
不同场景如何选择？
应变片适合什么场景？
应变片适合局部关键点应变、孔边或缺口附近应变、疲劳局部监测、结构件测试和长期多点布置。对于复合材料，栅长应与材料结构尺度和测试目的匹配，表面处理应避免损伤纤维，胶层和保护层对薄试样局部刚度的影响也应评估。
引伸计适合什么场景？
引伸计适合标准拉伸试验、弹性模量测定、屈服相关应变测量、标距段平均变形，以及需要计量溯源和标准化结果的场景。使用前应确认标距、刀口接触、夹持稳定性、量程和环境适配性。
DIC 适合什么场景？
DIC 适合全场应变分析、复合材料和非均匀材料测试、孔边缺口裂纹分析、大变形和复杂变形。若要观察局部损伤，应保留足够空间分辨率；若要获得宏观曲线，可使用与引伸计标距一致的虚拟引伸计或代表性区域平均。

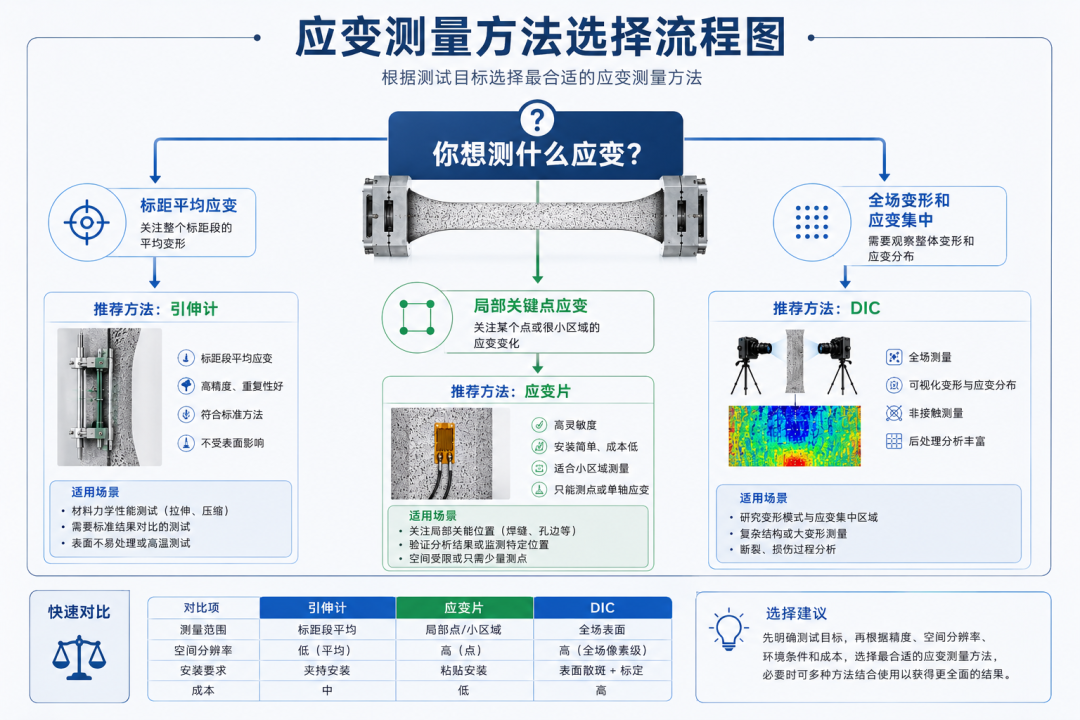

实用决策表
● 04 ●
质量控制与风险自查
方法选择应写入作业指导书。设备和传感器应校准或确认。应变片粘贴应有工艺记录。DIC 散斑、标定和参数设置应有记录。引伸计使用前应确认状态。
同一项目中，不同方法得到的结果不能简单混用。报告中应说明应变测量方式、测量位置、标距或计算区域、关键参数和数据处理方法。涉及标准、规范或计量要求时，需结合具体试验标准、设备说明书、计量校准证书和实验室作业指导书确认。
应变测量不是“装一个传感器”这么简单。它决定你看到的是平均变形、局部变形，还是全场变形。真正可靠的数据，来自正确的方法选择、稳定的操作过程和清楚的数据解释。
《应变测量方法选择清单》
□ 本次试验的核心目标是什么？
□ 需要平均应变、局部应变，还是全场应变？
□ 目标区域是标距段、孔边、缺口、裂纹附近，还是整个表面？
□ 材料是否存在明显各向异性、非均匀性或特征单胞？
□ 测量尺度是否与材料结构尺度匹配？
□ 数据是否需要计量溯源或方法比对？
□ 报告中是否说明测量方式、位置、标距和处理参数？

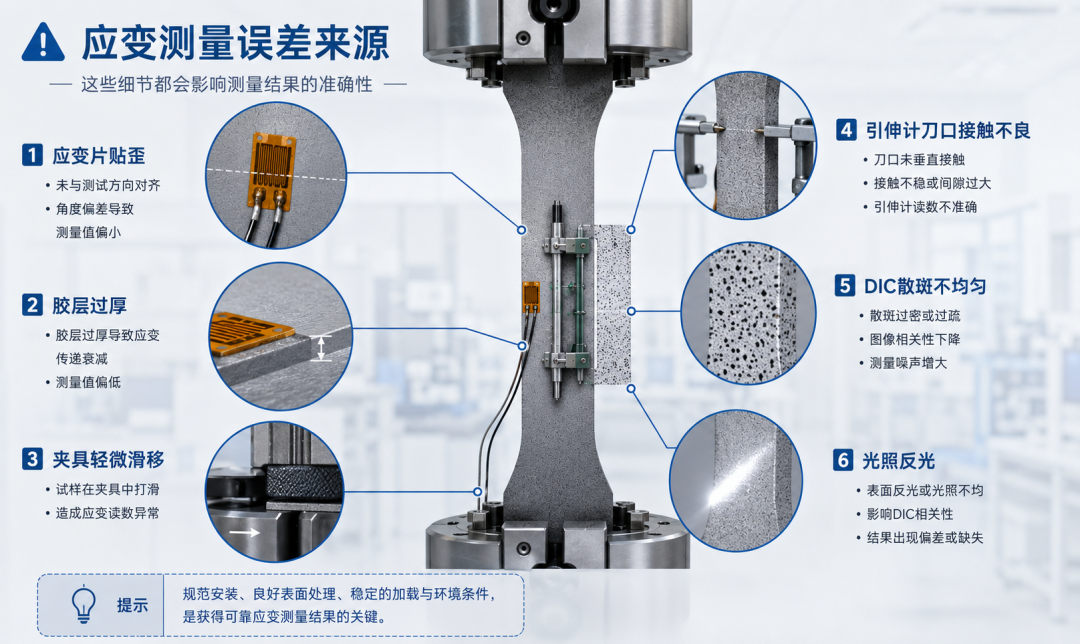

《应变测量常见风险自查表》
