声学材料和边界条件为什么这么重要？——Abaqus 结构-声学耦合学习笔记（四）
继续学习 Abaqus Structural-Acoustic Analysis。前面从消声器模型出发，理解了一个完整的结构-声学耦合模型通常包括结构区域、内部空气区域和外部空气区域。结构负责振动，空气负责声压响应和声波传播。
这一部分继续往下看：声学网格建好以后，空气到底需要定义什么材料参数？声波从哪里进入模型，又如何离开模型？这些看似只是材料和边界设置，其实对应着声学分析中两个很基础的问题：介质如何传播声波，以及有限模型如何近似开放空间。以下仍然是个人学习记录，理解不一定完全准确，欢迎交流指正。
空气也需要“材料属性”
在结构有限元中，定义材料属性很自然。比如消声器壳体是金属薄壁结构，需要密度、弹性模量和泊松比。密度影响惯性，弹性模量和泊松比影响刚度，有了这些参数，结构模型才能计算振动响应。
声学区域也类似。空气虽然看起来只是结构周围的环境，但在结构-声学耦合分析中，它不是背景，而是需要求解的声学介质。空气区域已经被划分成声学网格，就必须赋予正确的声学属性，否则这些网格只是几何离散，不能真正描述声波传播。

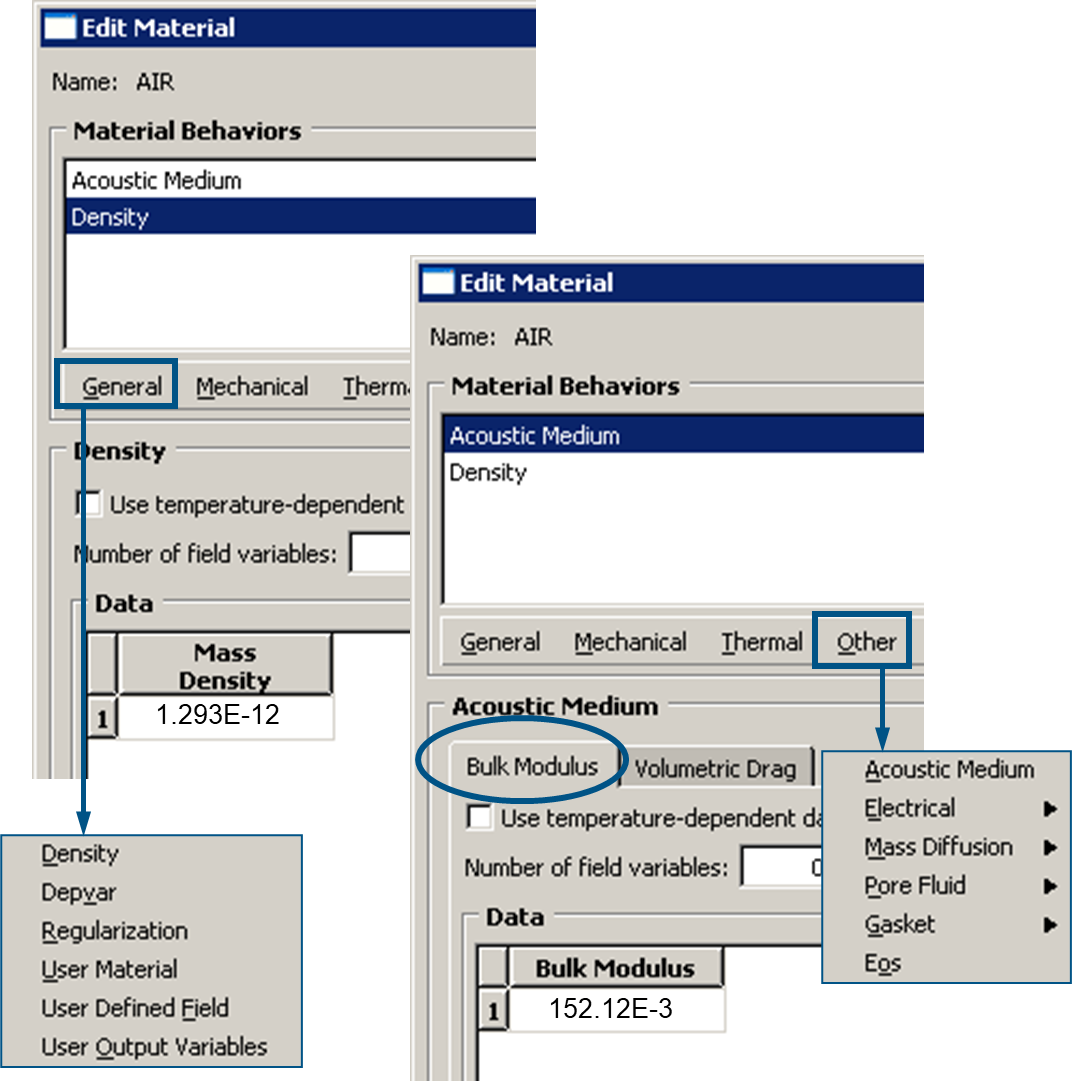

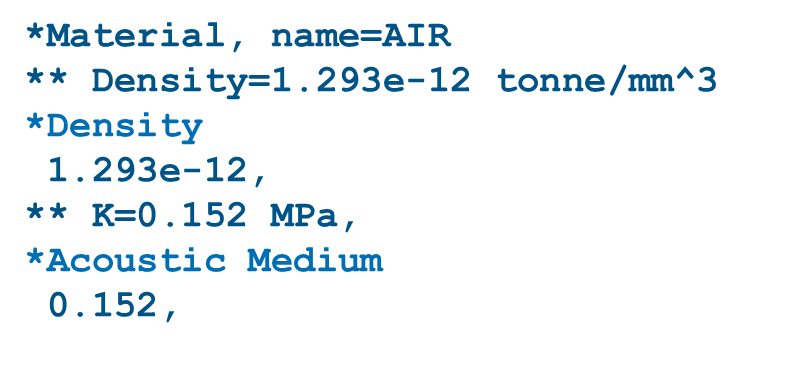

图1展示的是空气材料 AIR 的声学属性定义界面。图中没有定义结构材料常见的弹性模量和泊松比，而是定义了 Density 和 Bulk Modulus，也就是密度和体积模量。旁边的关键词写法也对应得很清楚：通过 *Density 定义空气密度，通过 *Acoustic Medium 定义声学介质的体积模量。
这说明声学材料和结构材料关注的问题不同。结构材料回答的是“材料如何承受载荷并发生变形”，声学材料回答的是“压力波如何在介质中传播”。空气在声学分析中不承受剪切变形，主要通过压缩和膨胀传播压力波，因此最基本的声学参数就是密度 和体积模量 。
体积模量描述介质抵抗体积压缩的能力，通常可以写成：
其中， 是介质体积， 是压力。负号表示压力增大时体积减小。也就是说，体积模量越大，介质越不容易被压缩；体积模量越小，介质越容易发生体积变化。
对于各向同性线弹性固体，体积模量还可以由弹性模量 和泊松比 表示：
这个公式在固体力学中很常见。它说明固体的体积模量不是孤立的声学参数，而是和材料的弹性常数联系在一起。对于金属这类固体材料，材料既可以抵抗体积压缩，也可以抵抗剪切变形。
空气的情况不同。空气作为声学介质，主要通过体积压缩和膨胀来传播压力波，通常不考虑承受剪切应力。因此，在声学有限元中定义空气时，重点不是给出 和 ，而是直接给出密度 和体积模量 。简单说，固体中的 bulk modulus 是三维弹性行为的一部分；空气中的 bulk modulus 则主要用于描述介质的可压缩性和声波传播能力。
密度可以理解为空气的惯性，体积模量可以理解为空气抵抗压缩的能力。二者共同决定声速，即 。消声器案例中，空气密度取 ，体积模量约为 。密度数值看起来很小，是因为模型采用 tonne、mm、s 这一类单位体系；换回常见单位，其实就是常温空气密度的量级。
这也提醒我，声学属性不是随便填的。密度和体积模量变化后，声速会变化；声速变化后，同一频率下的波长也会变化；波长变化又会影响声学网格尺寸要求。图中还提到，材料属性可以依赖温度或场变量。对于发动机舱、排气系统这类热环境，空气声速会随温度改变，把空气属性简单看成常数只是一个近似。
声波从哪里来，又从哪里出去？
定义完声学材料后，就要考虑声学载荷和边界条件。结构分析中，边界条件通常比较直观：哪里固定，哪里施加载荷，哪里有位移约束。但声学问题是传播问题，不仅要告诉模型“声源在哪里”，还要告诉模型“声波传播到边界以后怎么办”。

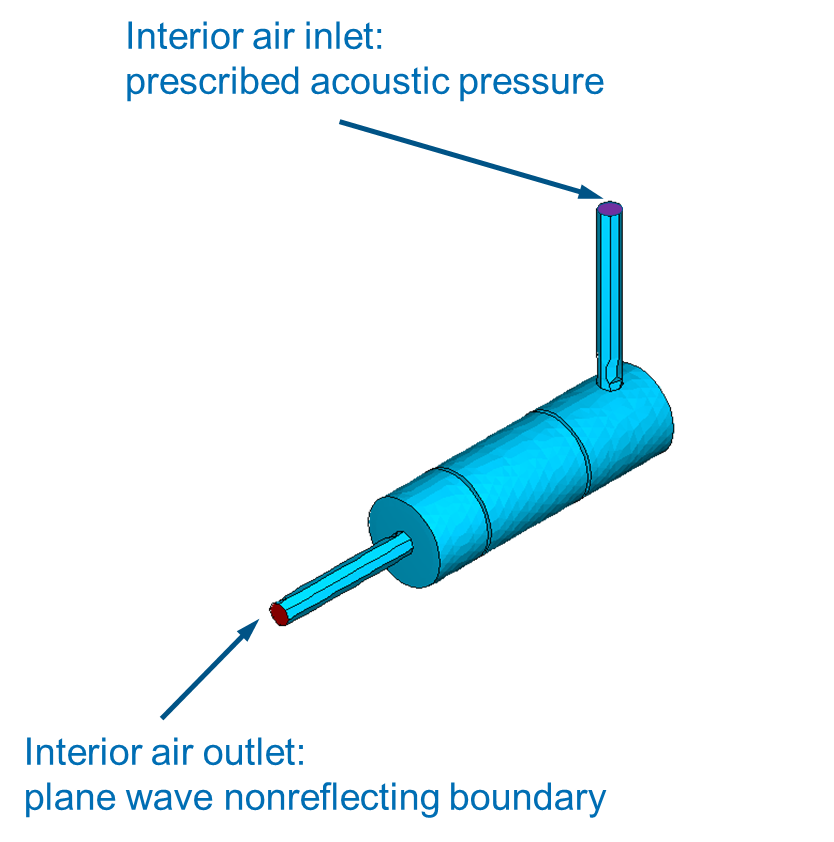

图2展示的是消声器声学模型中的载荷和边界条件。内部空气入口设置为 prescribed acoustic pressure，也就是指定声压；内部空气出口设置为 plane wave nonreflecting boundary，也就是平面波非反射边界；外部空气的圆柱侧面设置为 circular nonreflecting boundary；外部空气的前后端面设置为 plane wave nonreflecting boundary。
这张图很重要，因为它说明声学边界条件不能简单地对整个外表面统一处理，而要根据声波输入位置、离开方向和边界几何形状分别设置。
内部空气入口相当于声源输入端。对于消声器，可以理解为排气压力脉动进入内部声腔的位置。这里指定声压，就是告诉模型：这个位置存在已知声学激励，压力波从这里进入内部空气区域。
内部空气出口采用平面波非反射边界，关键在“非反射”。有限元模型不可能无限延伸，管道或空气区域总要在某处截断。如果截断边界处理不好，声波到达出口后会被人为反射回来，使内部声压分布失真。非反射边界的作用，就是让声波尽量像进入无限延伸空间一样离开模型。

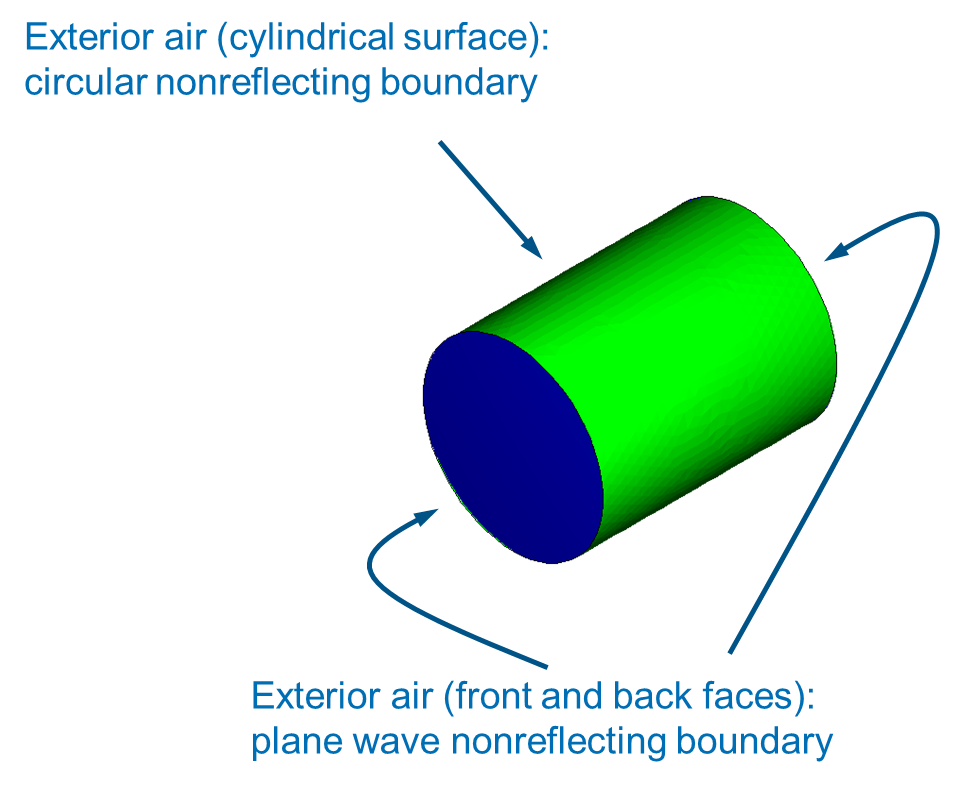

外部空气边界也是同样逻辑。图中外部空气域包围在消声器外侧，整体接近圆柱形区域。壳体振动向周围空气辐射声波，声波传播到圆柱侧面时，需要 circular nonreflecting boundary 来模拟径向外传；前后端面则用 plane wave nonreflecting boundary 处理轴向传播。
这里可以看到，声学模型和结构模型最大的不同之一，是边界本身可能变成“假声源”。结构静力问题中，固定边界就是固定边界；但声学传播问题中，如果开放边界处理不好，本该离开的声波会被反射回来，导致计算区域出现并不存在的声压叠加。
所以，这个消声器案例中的边界条件可以简单理解为：入口给声源，出口和外部边界让声波离开模型。前者决定声波如何被激发，后者决定有限计算区域能否近似真实开放空间。
一点学习体会
通过这两页内容，我感觉结构-声学耦合建模开始从“建几何、划网格”进入到“赋予物理意义”的阶段。空气网格本身只是空间离散；只有定义了密度和体积模量，空气区域才成为能够传播压力波的声学介质；只有设置了合适的声学载荷和非反射边界，声波才知道从哪里进入模型，又如何离开模型。
对于消声器这类问题，内部入口的指定声压决定声源输入，内部出口和外部空气边界决定声波能否自然传播出去。如果这些设置不合理，即使结构网格和声学网格看起来很漂亮，最后的声压结果也可能明显失真。
这部分学习对我最大的提醒是：声学分析不能只关注“结构振动有多大”，还必须关注“空气介质是否定义正确”和“声波边界是否处理合理”。结构负责振动，空气负责传播，而材料属性和边界条件决定这种传播是否接近真实物理过程。
以上内容是个人学习 Abaqus 结构-声学耦合分析过程中的整理，属于学习记录性质。部分理解可能还比较粗浅，欢迎相关领域老师和同行交流指正。
