吸声材料对轮胎空腔噪声影响仿真

本课适合哪些人学习：

1.NVH仿真工程

2.NVH开发工程师

3.理工科学生

4.仿真爱好者

你会得到什么：

1.掌握详细的轮胎充气加载仿真分析（头文件详细解读）

2.在simcenter 3D里进行声学仿真，调用实模态计算结果，添加JCA模型多孔材料后的轮胎声腔噪声仿真

以上基于简化模型进行，重点时方法和流程的学习

课程介绍：

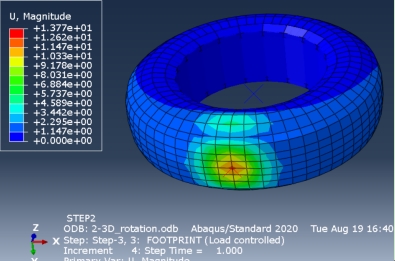

1 轮胎有限元模型充气 接触 加载轮荷（重启动）

基于abaqus首先完成2D建模仿真，并进行旋转生成3D仿真模型，用三个分析步完成充气、接触、加载

2 稳态滚动分析（重启动）

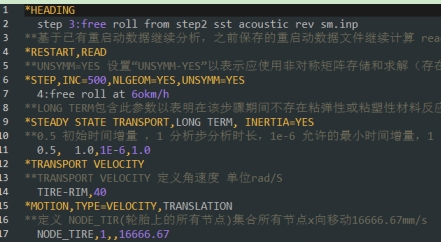

稳态滚动分析，基于头文件编辑方式完成，abaqus CAE界面不支持，该过程需定义轮胎移动速度和转动角速度，同时监控轮胎所受转矩

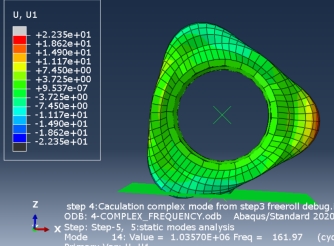

3 提取滚动条件下的轮胎模态（重启动）

基于稳态滚动进行轮胎实模态分析提取，在复模态计算时引入摩擦阻尼，求解复模态信息

以上完成轮胎结构模态参数提取（不包含声腔）

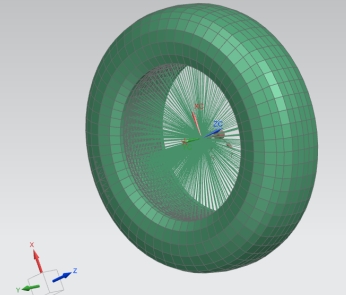

4 simcenter 3D声学仿真模型搭建

输入：simcenter 3D支持的声腔有限元模型、吸声材料模型、空的轮胎模型、轮辋有限元模型。上述空的轮胎模型用模态结果表征；轮辋有限元模型主要考虑与声腔耦合部分并通过reb2单元进行钢化

装配：建立装配有限元模型，完成上述输入模型装配，注意正确指定各自的求解类型

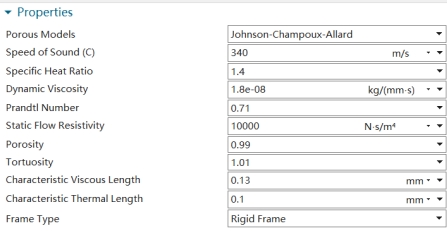

关键JCA模型多孔参数材料模型定义（关键参数）：1)孔隙率2)流阻3)曲率4)特征黏性长度5)特征热效长度

5 simcenter 3D前后处理

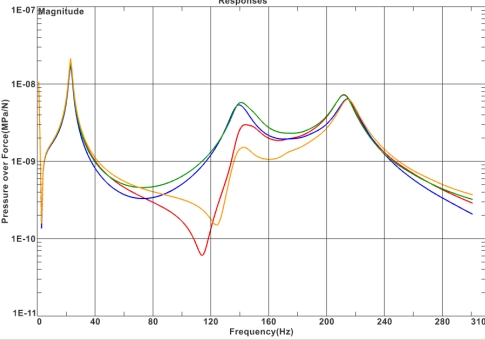

分析类型：直接法传函，在轮芯添加XYZ三向激励力，输出声腔关键点在1-301Hz声压响应

课程相关图片：
