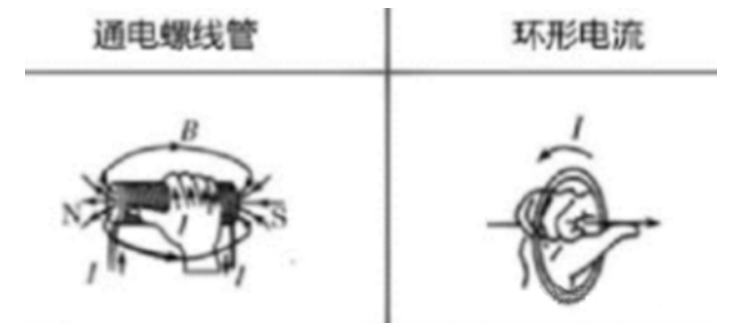

EMI 近场分析实操指南：磁场探头的精准放置方法

接收/发射 在电磁兼容（EMC）测试体系中，天线是实现辐射发射测量与辐射敏感度试验的核心器件，直接决定测试精度、频段覆盖与结果可靠性。EMC 天线既负责捕捉被测设备（EUT）的无意辐射，也能按标准生成规定强度的干扰场，其性能与选型直接影响 EMC 测试的有效性。本文从基础概念、核心参数、典型应用天线到选型逻辑，系统梳理 EMC 测试天线的专业知识。一、EMC 天线基础概念与核心作用 EMC 测试中，天线的功能分为两类：接收：精准测量 EUT 的辐射发射，捕捉微弱电磁干扰信号；发射：为辐射敏感度试验生成标准电磁场，验证设备抗干扰能力。 严格来说，所有天线具备收发互易性，但 EMC 测试中接收天线更强调灵敏度，发射天线更关注场强均匀性与功率承载能力。二、EMC 天线核心参数详解（测试必备） 1. 增益（Gain） 增益是天线在特定方向集中收发信号的能力，以dBi（相对于全向天线）为单位。正增益：天线将能量定向汇聚，类似手电筒聚光，提升信号强度；负增益：天线存在损耗，或尺寸远小于工作波长，常见于低频段非谐振天线。关键结论：EMC 测试优先选择正增益、增益曲线平坦的天线，保证全频段测量一致性。2. 天线系数（AF） 线系数是辐射场强与天线输出电压的换算关系，是 EMC 定量测试的核心参数，单位为dB。 核心换算公式：G(dBi) = 20lgF(MHz) - 9.79 - AF(dB)其中 F 为工作频率，G 为天线增益。测试中通过天线系数可直接由接收机读数计算空间场强，是校准与数据换算的基础。3. 波束宽度指天线峰值响应方向上，两个半功率点间的夹角，分为 E 面与 H 面分量。核心规律：增益与波束宽度成反比 —— 增益越高，波束越窄，覆盖区域越小。测试影响：敏感度试验中，波束过窄会导致测试场无法覆盖 EUT，需多次移动天线补测，降低结果有效性。4. 带宽天线能稳定工作的频率覆盖范围。非谐振天线带宽 > 谐振天线；低增益天线带宽 > 高增益天线；宽带匹配网络可显著扩展带宽，优先级高于天线系数优化。EMC 标准频段跨度极大（9kHz~40GHz），单天线无法全覆盖，多天线组合是常规方案。5. 阻抗与驻波比（VSWR）阻抗：EMC 系统标准阻抗为50Ω，天线需在工作频段内匹配 50Ω，低频磁场环天线易出现阻抗随频率漂移；驻波比：衡量阻抗匹配程度，VSWR 越大，信号反射越严重，测量误差越大。应用要点：精密测量、高频大功率测试中，VSWR 必须严格控制。6. 尺寸EMC 天线的核心约束条件：小天线：减少与屏蔽室、地面、EUT 的寄生耦合，便于移动部署；大天线：低频响应更好、增益更高、带宽更宽。折中原则：在满足增益与带宽前提下，优先选择小尺寸天线。三、不同频段 EMC 测试天线选型（行业通用方案）EMC 测试频段跨度大，需按频段匹配专用天线，兼顾性能与实用性：100MHz 以下（低频段）电场测量：拉杆天线（非谐振，负增益，尺寸小巧）；磁场测量：屏蔽环天线（专用 H 场测试，近场测量必备）。特点：频段低、波长长，谐振天线尺寸过大，非谐振天线为最优解。100MHz~200MHz（中低频段）首选宽带谐振天线，尺寸受限场景可选用非谐振天线，平衡带宽与安装空间。200MHz~1GHz（中高频段）对数周期天线：宽带、高增益，覆盖广、通用性强，是 EMC 实验室主力天线。1GHz 以上（高频段）双脊波导喇叭天线：高增益、场强均匀，适合 1~2GHz 以上辐射骚扰与抗扰度测试。行业常规配置：单次全频段测试需3~5 副天线组合，覆盖电场、磁场、全频段需求。四、近场 vs 远场：天线测试场景差异 远场电磁场为平面波，E 场与 H 场满足自由空间波阻抗（377Ω）固定关系，测其一即可换算另一参数，是标准辐射发射测试主流场景。近场波阻抗未知，E 场与 H 场无固定比例，必须分别测量，常用于干扰源定位、故障诊断，需专用 E 场 / H 场天线。五、EMC 天线选型核心流程（实验室标准） 明确测试需求确定测试类型（辐射发射 / 敏感度）、标准频段、最小场强 / 灵敏度要求、屏蔽室尺寸限制。匹配天线参数优先核查：频率覆盖、增益平坦度、天线系数校准值、VSWR、尺寸。核验校准资质必须具备原厂校准曲线 / 证书，支持定期复检，保证数据可追溯。评估厂商与可靠性选择技术支持完善、售后校准便捷的厂商，可靠性优先级高于价格。确定组合方案按频段拆分天线，避免单天线超负载工作，保证全频段测试精度。六、总结 MC 天线不是通用射频器件，而是电磁兼容测试的精密计量工具。选型的核心是测试需求 — 参数匹配 — 频段组合 — 校准保障四位一体：既要满足标准要求的场强与灵敏度，也要适配实验室空间与测试场景；同时，定期校准、规范使用，才能长期保证测试结果准确可靠。 对于 EMC 工程师而言，吃透天线核心参数、掌握频段选型逻辑，是提升测试效率、保证数据合规的基础能力，也是实验室搭建与设备选型的关键环节。来源：电磁兼容之家
