CATIA零件几何图形集下右键菜单"自动排序"的价值是什么??

CATIA专业培训讲师

1月前浏览329

哈喽老铁们,今天我们分析一下这个不起眼的"自动排序"功能有何价值,首先需要说明的是这个功能是针对一个几何图形集下的几何点,线,面,草图特征,对其按照"某一种逻辑"进行排序.

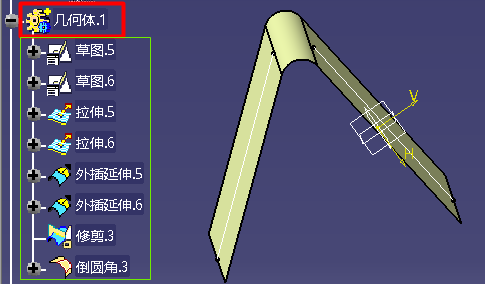

当我们采用了混合设计模式,并在混合设计模式下新建的几何体中创建了一些点线面特征的时候,这些点线面本身就具有"顺序属性",无需对几何体下的这些特征进行额外的排序操作.

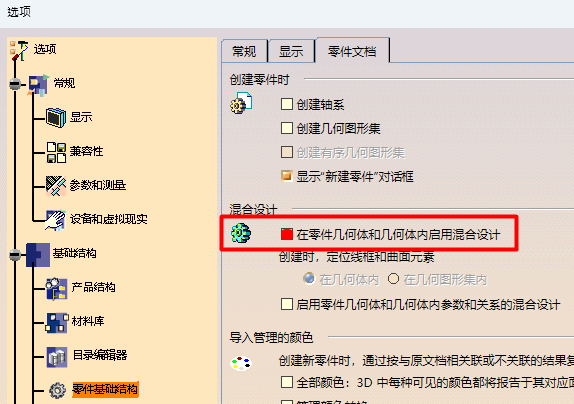

备注:我们可以通过CATIA的工具下拉菜单,点击选项后进入选项窗体,在如下图所示位置勾选"在零件几何体和几何体内启用混合设计"选项来开启"混合设计模式".

但是对于任意几何图形集内的几何特征,我们可以使用"对子级进行排序"功能对他们进行任意/随意调整位置,因此造成一种非常混乱的状态.

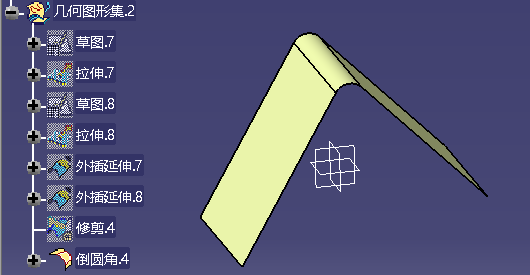

且看如下:我们试图通过如下操作步骤,创建一些几何特征

1,创建两根草图直线,并分别对他们进行了曲面拉伸.

2,分别对上述拉伸的曲面进行外插延伸,让他们相交.

3,对上述延伸后的两个曲面采用修剪命令得到如图所示"修剪"特征.

4,对修剪后曲面特征的锐边进行倒圆角.

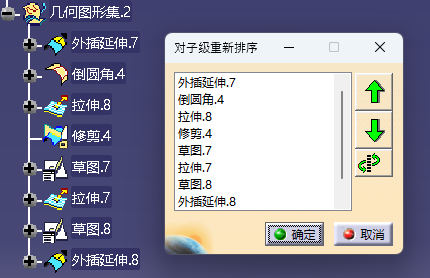

以上步骤,在几何图形集下创建了一些几何特征,整个过程按照一定顺序进行创建,体现在结构树上的特征也是按照"从上到下"的顺序排布的.但是几何图形集下的这个排布是不稳定的(不同于混合设计几何体里的几何特征排序,上面提到,几何体中的特征是有"天生顺序属性"的),我们可以通过"对子级重新排序"命令,对几何图形集下的特征进行重新随意排序,无需在意任何人的感受,这样势必造成极其混乱的排序状态(当然大多数情况下,我们并不是故意的,我们可能只是接收到他人做的一个较乱的数据).

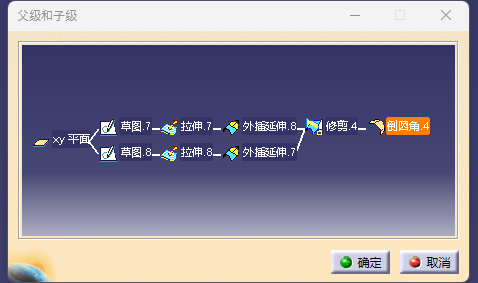

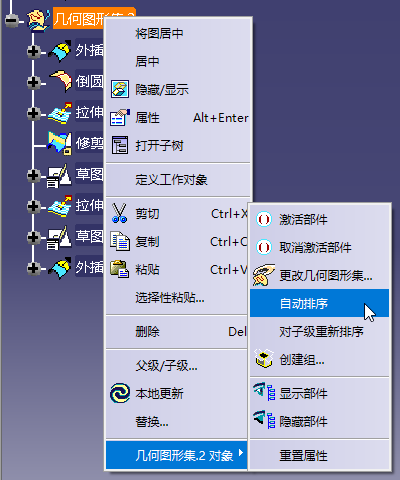

于是这个时候,"自动排序"这个功能上场了!!!那么自动排序是按照什么逻辑去排序的呢?上面我们提过,是按照"特征创建顺序"来排布的,但是我更愿意称它们是按照"父子级别关系"来排布的.也就是爷爷要排在最前面,后面依次是儿子,孙子.排序之后不会出现"越级"的情形.这样的话,方便我们更清晰的分析建模的过程,是这样吧.

如下是自动排序后的结构树,又恢复了最初的建模流程排序.与几何特征父子级关系图"心有灵犀".
