告别外网codex，用豆包AI全自动驱动Ansys Maxwell电磁仿真（实操案例）

范文哲

1月前浏览994

告别外网codex，用豆包AI全自动驱动Ansys Maxwell电磁仿真（实操案例）

最近AI驱动仿真分析软件的飓风越来越大，各个机械工程师，仿真工程师都不想被AI淘汰，抓住机会了解一下

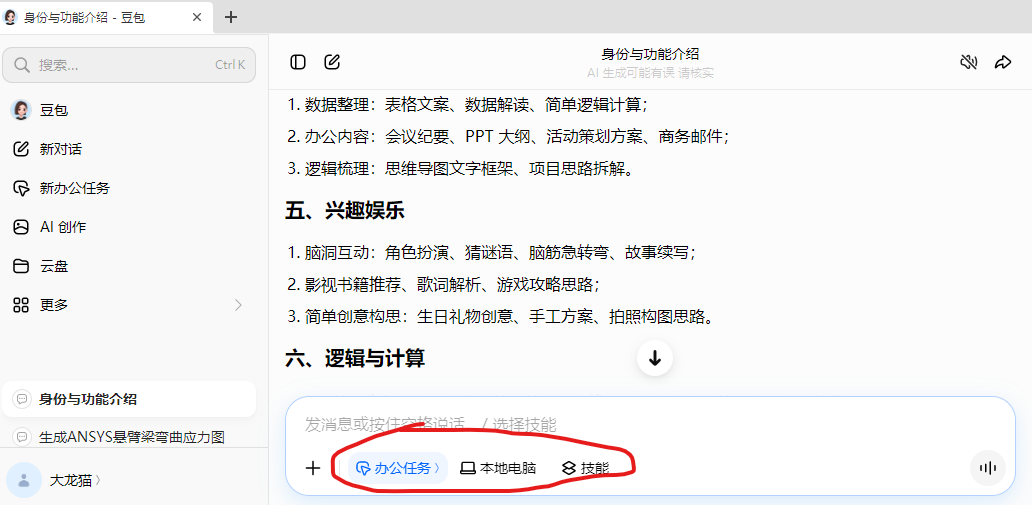

目前AI不再是一个对话框，而是一个Agent智能体，根据对话框内容，调用本地电脑的操作。

告别外网codex，用豆包AI全自动驱动Ansys Maxwell电磁仿真（实操案例）的图2

传统仿真和 AI智能仿真

✅ 传统流程：人脑思考 → 手动点鼠标建模 → 手动设置参数 → 手动求解 → 手动整理数据

目前网上最常规的方法是codex+mcp+软件，原理如下

✅ codex驱动流程：汉语描述需求需求 → AI智能体生成仿真指令 → 本地中转服务对接Maxwell → 软件自动运行 → 结果回传AI分析 → 错误自动分析调整 → 结果

整个过程，全程无需手动操作软件。这也是目前最主流的AI自动化仿真方案。

以codex和Maxwell为例，简单总结核心链路：

✅ 自然语言需求（codex窗口输入） → AI解析指令（后台调用大模型，输出python代码） → 本地接口联动（pyaedt） → Maxwell调用生成的python自动仿真 → AI根据结果输出专业分析

关键点

1. 本地要安装Maxwell软件

2. 中间接口，pyaedt

3. Codex软件调用大模型

问题就是codex需要外网、需要外部账号、需要外部电话号码、外部充值，面临很大的风险，但是现在国内agent的出现，这就方便了很多，虽然理解力稍差，但是学会后依旧满足80%的需求。

很多人不知道：豆包可以直接操控你电脑本地的Maxwell软件。这个也是上周刚刚开通的功能，需要复杂编程功底，不需要逐行写脚本，只需用自然语言下达指令，豆包就能全自动建模、自动仿真、自动出结果、自动分析报告。

下面是具体操作方式，「豆包 + Maxwell」AI仿真工作流！

极简搭建步骤（新手也能10分钟搞定）

摒弃复杂代码和专业配置，我把整套流程简化为3步零基础操作，所有人都能上手：

第一步：基础环境准备

仅需满足两个基础条件：

• 电脑正常安装 Ansys Maxwell（AEDT）（2022R2及以上版本均可）

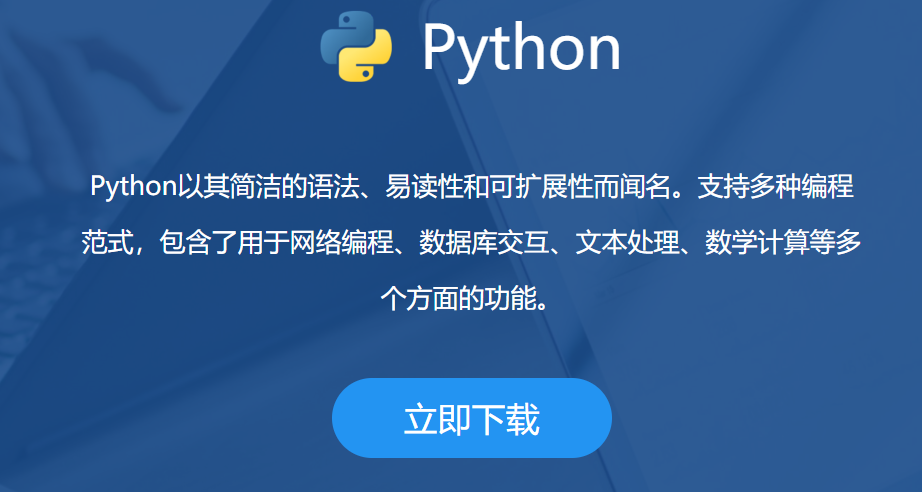

• 安装简易Python运行环境（一键安装即可，无需会编程）

• 通过python下载pyaedt，pip install pyaedt -i

• 安装豆包本地版本

告别外网codex，用豆包AI全自动驱动Ansys Maxwell电磁仿真（实操案例）的图3

第二步：开启本地智能中转服务

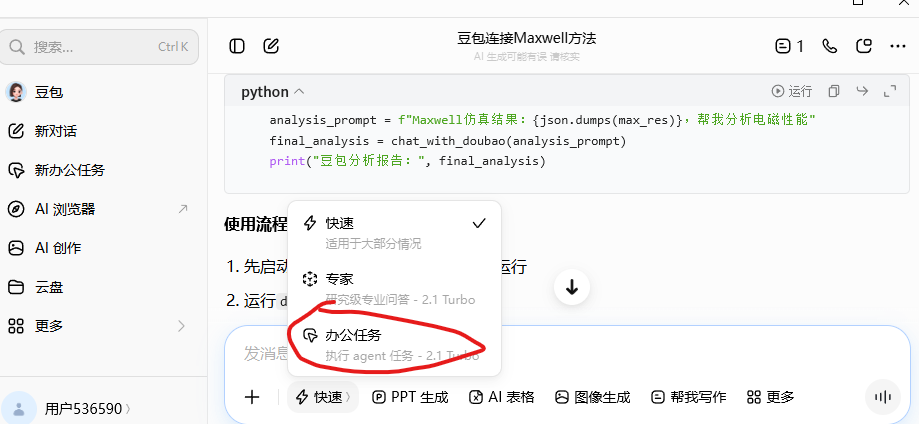

打开豆包打开本地电脑，建立本地工作目录

告别外网codex，用豆包AI全自动驱动Ansys Maxwell电磁仿真（实操案例）的图4

第三步：一句话操控仿真

直接用汉语输入仿真需求，剩下的全部交给AI和Maxwell。

至此，整套AI自动化仿真系统搭建完成，一次搭建、永久复用！

简单吧？

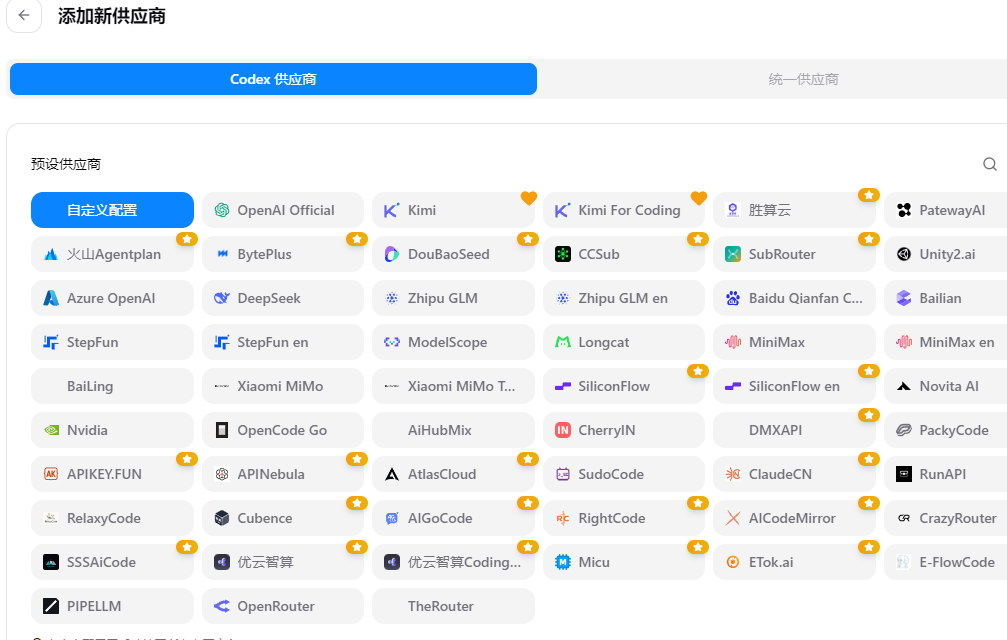

剩余的就是提示词的方式了，一句话：要具体。

否则就会浪费大量的Token ，你的充值一会就耗费完毕，目前各大大模型厂商都有免费额度，抓住机会薅羊毛

告别外网codex，用豆包AI全自动驱动Ansys Maxwell电磁仿真（实操案例）的图5

要记得整理skill，将软件自动调试正确的方式保存成skill，下次可以直接调用

案例：Maxwell软件中绘制一个齿轮

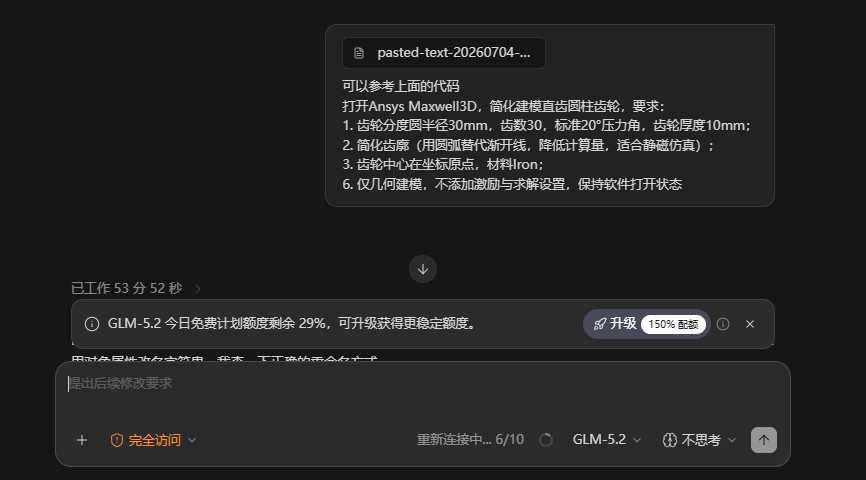

告别外网codex，用豆包AI全自动驱动Ansys Maxwell电磁仿真（实操案例）的图6

📌 本次仿真需求（纯自然语言）

帮可以参考上面的代码打开Ansys Maxwell3D，简化建模直齿圆柱齿轮，

要求：

1. 齿轮分度圆半径30mm，齿数30，标准20°压力角，齿轮厚度10mm；

2. 简化齿廓（用圆弧替代渐开线，降低计算量，适合静磁仿真）；

3. 齿轮中心在坐标原点，材料Iron；

6. 仅几何建模，不添加激励与求解设置，保持软件打开状态

📌 AI全自动执行流程

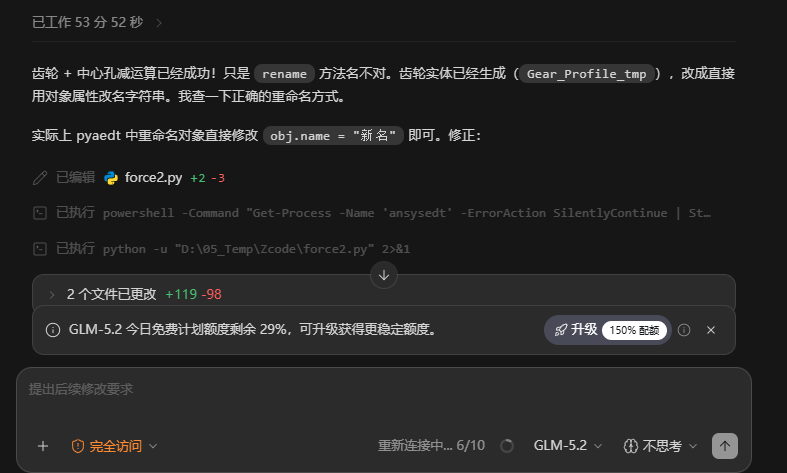

1. 智能解析需求

豆包自动识别核心参数：模型尺寸、材料类型、仿真类型、输出需求，无需人工翻译参数。

告别外网codex，用豆包AI全自动驱动Ansys Maxwell电磁仿真（实操案例）的图7

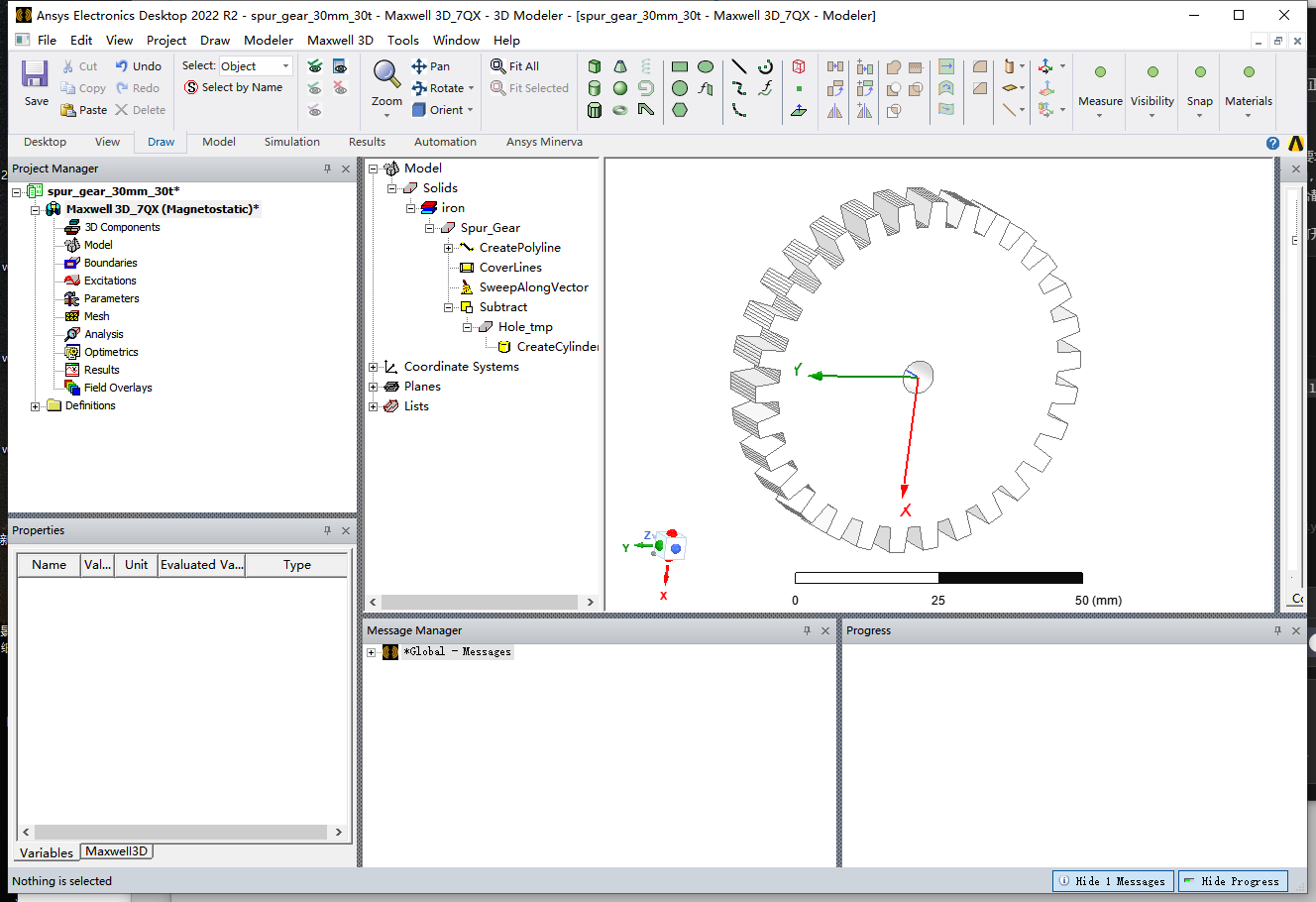

2. 自动建模赋值

Maxwell自动启动，精准生成对应尺寸铁芯模型，自动匹配硅钢片材料参数，无需手动绘制、赋值。

告别外网codex，用豆包AI全自动驱动Ansys Maxwell电磁仿真（实操案例）的图8

3. 自动求解计算

AI自动设置求解条件、网格精度，一键提交仿真计算，全程无人值守。

4. 结果回传分析

仿真结束后，数据自动回传给豆包，AI整理数据、分析电磁性能，同时给出结构、参数优化方案。

📌 最终输出成果

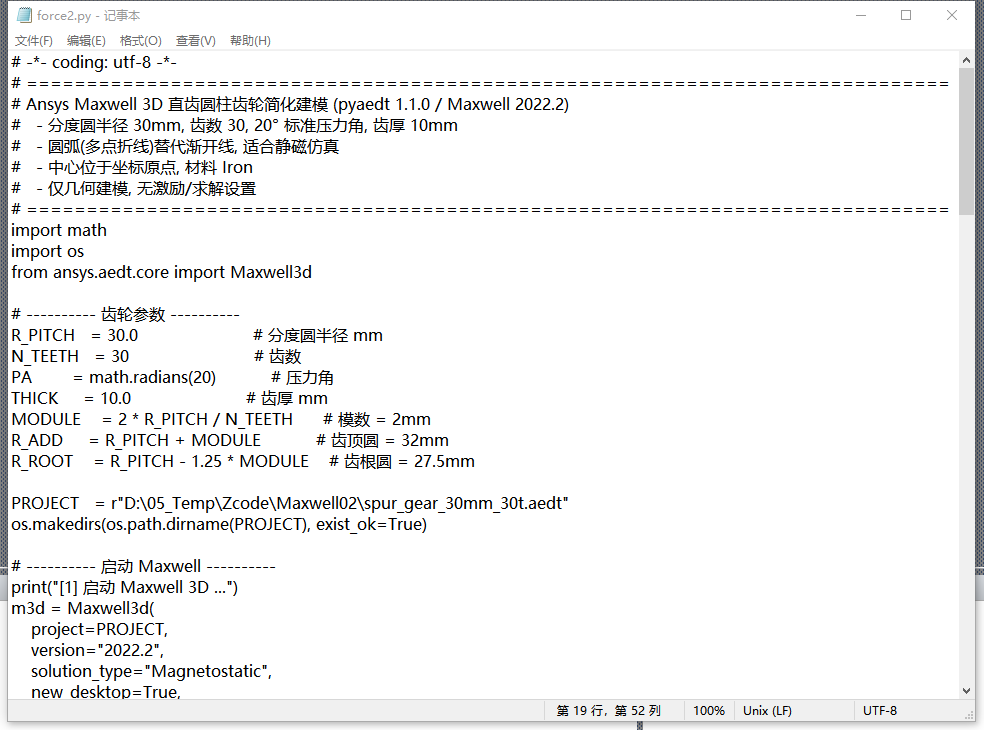

• 完整可复用的Maxwell仿真工程文件和python文件

告别外网codex，用豆包AI全自动驱动Ansys Maxwell电磁仿真（实操案例）的图9

05 AI仿真，能帮你解决什么问题？

很多人以为这只是“自动建模工具”，其实它的价值远不止于此：

✅ 彻底解放重复劳动

不用反复画图、改参数、设边界条件，机械性工作全部由AI完成。

✅ 大幅提升迭代效率

电机、变压器、电感等电磁设备参数迭代优化，只需一句话即可批量仿真对比。

✅ 降低仿真入门门槛

新手不用精通软件操作，依靠AI即可完成专业级仿真，快速上手项目。

✅ 精准输出分析报告

不仅出数据，还能智能解读结果、排查仿真误差、给出工程优化方案，媲美专业工程师。

06 常见疑问解答

Q1：没有编程基础，能操作吗？

完全可以。全程无需手写代码，只需一键运行配置脚本，后续全部用自然语言和豆包对话即可。

Q2：支持自己电脑的Maxwell版本吗？

支持2022R2及以上所有主流版本（2022/2023/2024/2025均完美兼容）。

Q3：数据安全吗？会不会泄露工程文件？

全程本地运行、本地存储，无需上传工程文件，仅仿真指令交互，数据完全可控、安全无泄露，适配科研、企业项目使用。

07 写在最后

AI不是为了替代仿真工程师，而是帮大家摆脱低效的重复劳作，把时间和精力放在方案设计、性能优化、项目攻坚上。

豆包驱动Maxwell自动化仿真，是当下电磁仿真领域最高性价比的升级方式：零成本、易上手、高效率、强实用。

从“手动点鼠标仿真”升级为“一句话AI全自动仿真”，也是每个仿真从业者的必经之路。

关键一点：要会问问题！！！

需要完整可直接部署的，联系作者
