示波器带宽多少，才能测试1.2/50us的浪涌信号？

在测试前，需对浪涌发生器的电压与电流波形进行校准，通常包括主机与耦合去耦网络（CDN）的校准。

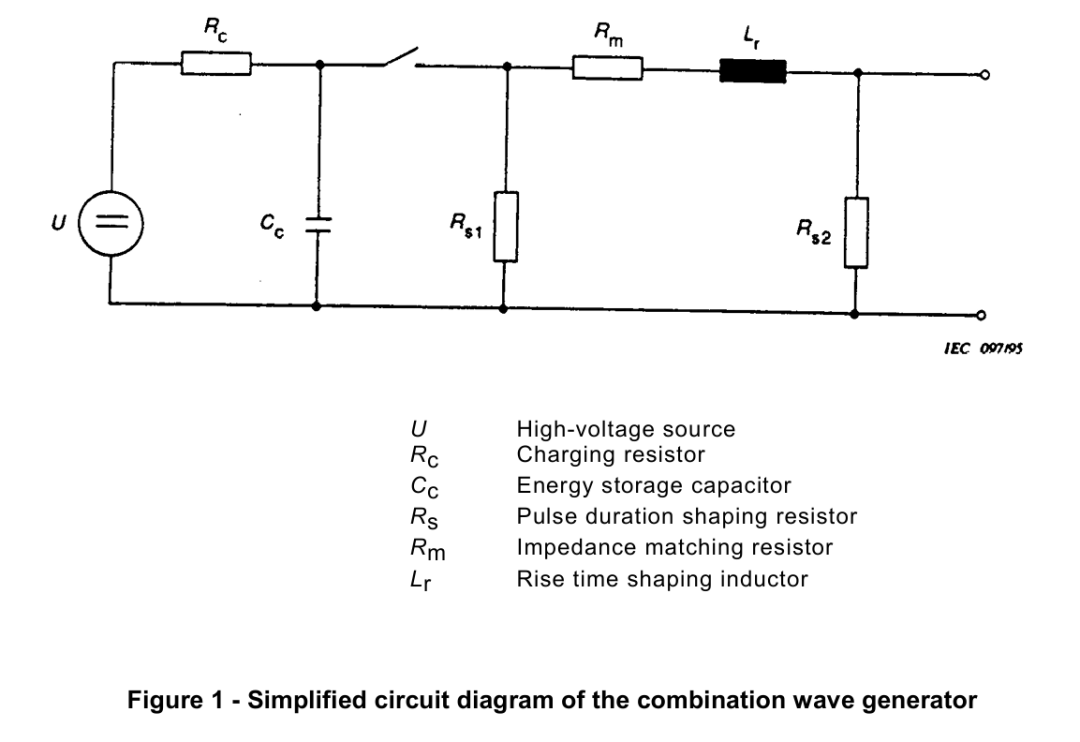

EN61000-4-5浪涌抗扰度测试以及国家标准GB/T17626.5 1.2/50us浪涌发生器等效电路：

校准项目包括：

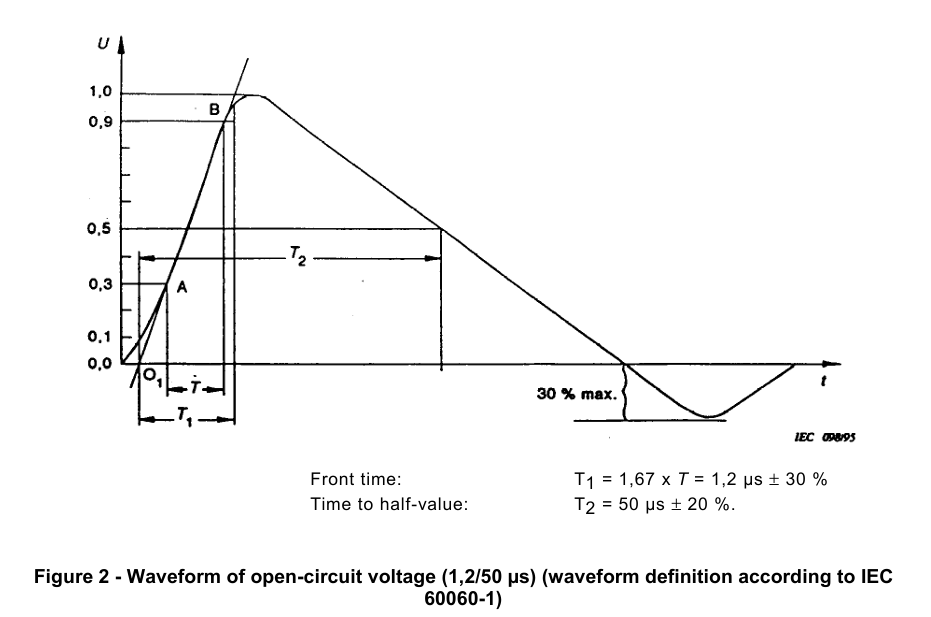

1. 1.2/50μs 开路电压波

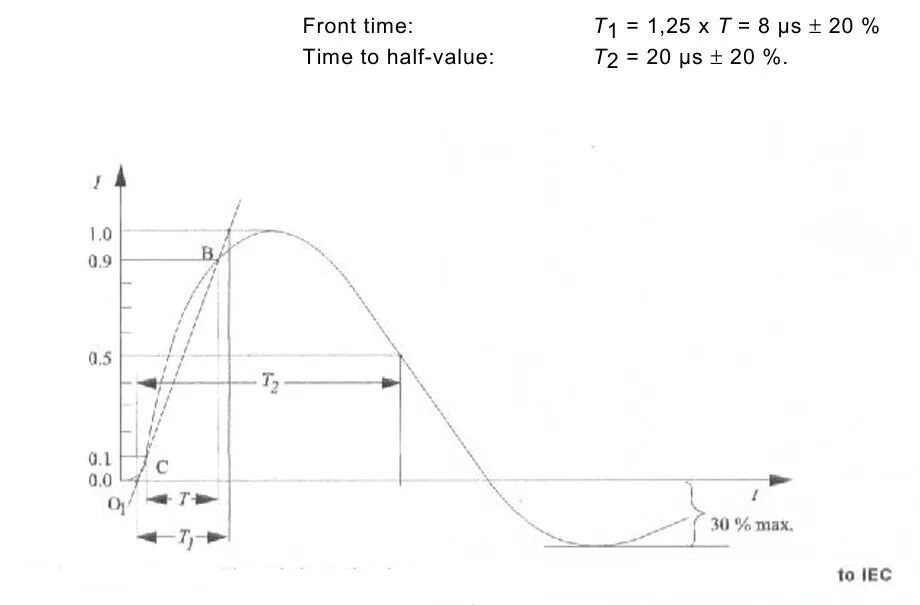

2. 8/20μs 短路电流波

1. 电压波形的验证方法

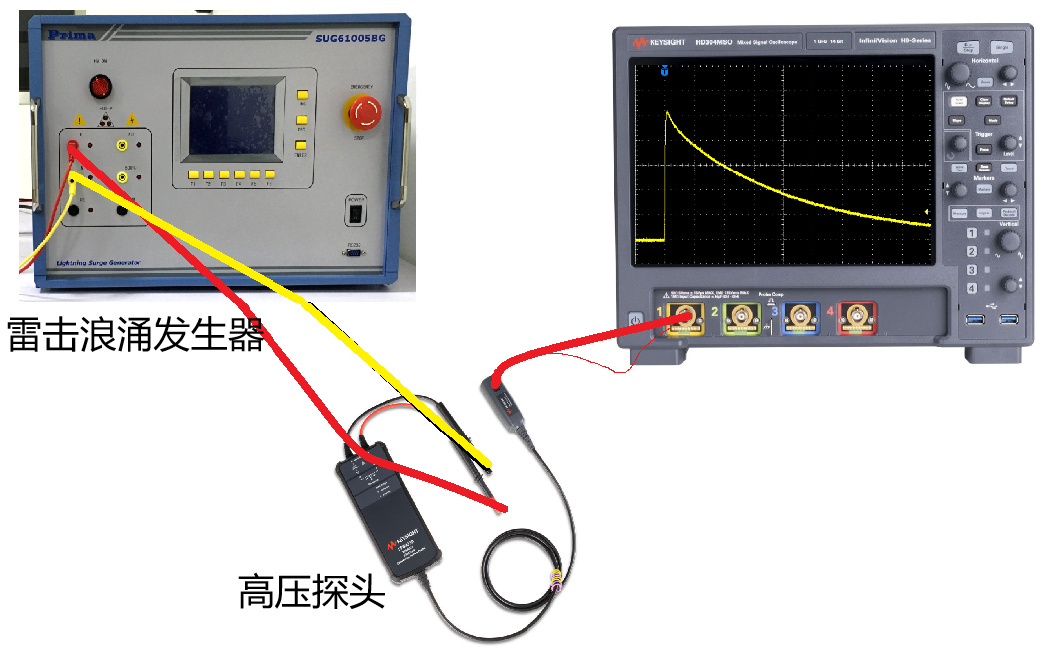

使用电压差分探头配合示波器，将实测波形与校准设定值对比（需注意探头的耐压等级需匹配测试需求）

2. 电流波形的验证方法

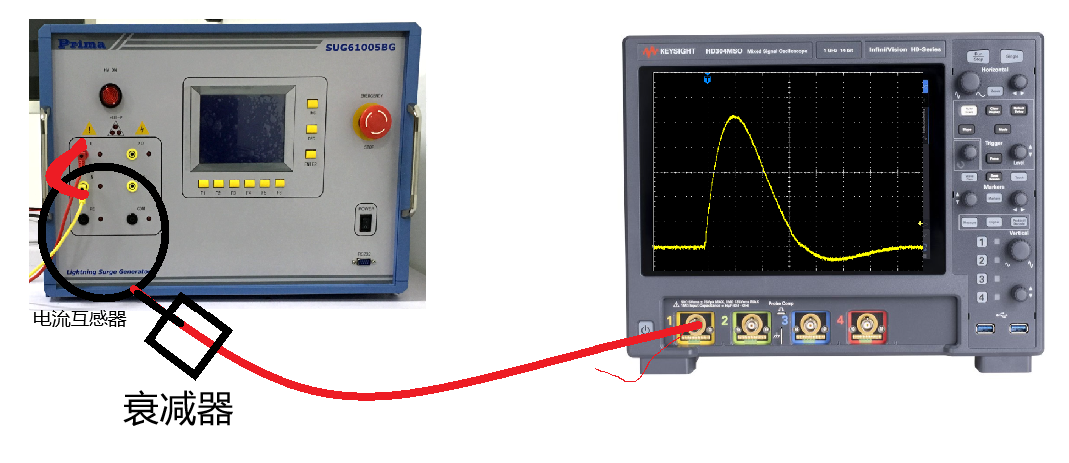

在组合波测试中，需通过CDN线路对闭路电流波形进行验证。验证时需断开 EUT 电源，避免损坏测量设备，常用设备包括示波器、电流探头及衰减器。

6kV开路电压输出波形图（1000:1）

6kV短路电流输出波形图（780:1）

那么 BW=291.667kHz

现在最低配的示波器也是100MHz，只需要额外配一个高压探头就可以了。

由于本人未实际测量，测试方法仅供参考，具体测试时请咨询厂家。
