车载、工业控制类电子主板,在运输、整车运行阶段会持续承受无规则随机振动,PCB基板、芯片、散热鳍片极易出现焊点开裂、器件脱落、散热结构断裂等失效。随机振动PSD仿真,是电子硬件可靠性验证必不可少的环节。
但行业普遍痛点:带散热器的复合主板网格量大、多材料耦合复杂,传统商用 CAE软件单次计算动辄2小时,结构迭代效率极低。
今天结合INTESIM-Structure实测完整案例,讲述模型、仿真逻辑、效率技术优势。

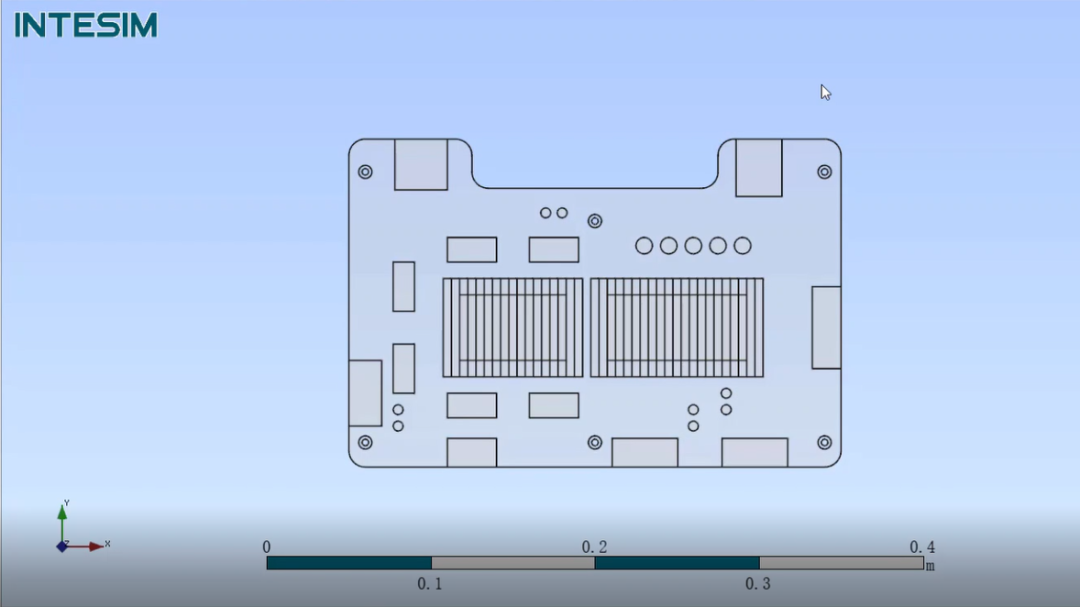

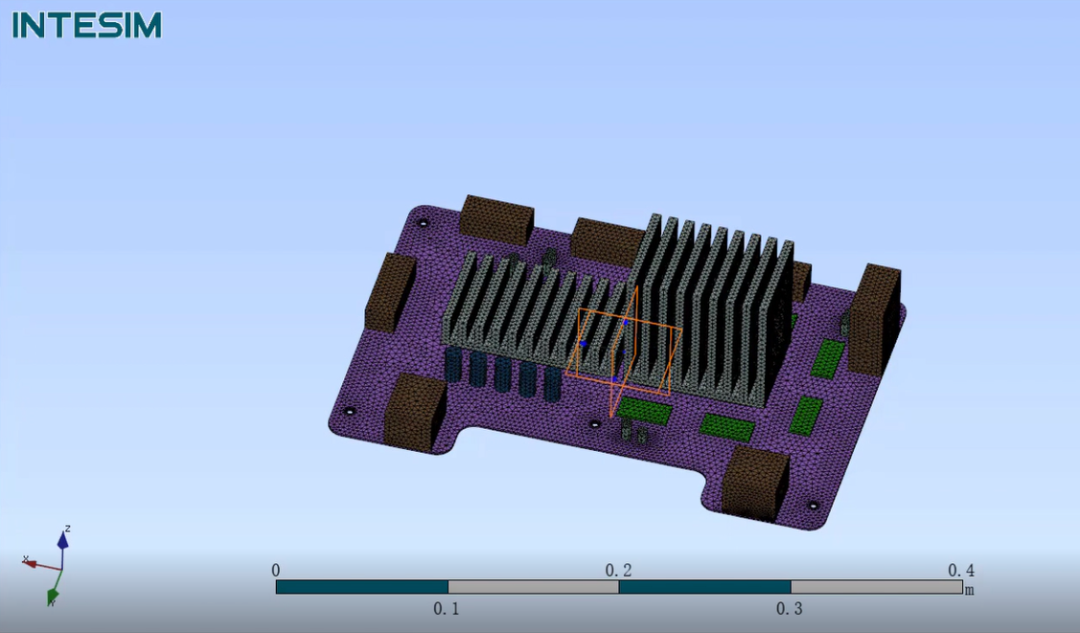

一、案例模型完整说明 1. 仿真对象 小型工控整机主板,适配汽车车载控制器、工业嵌入式模块: 主体:PCB基板,预留标准安装定位孔; 附属结构:多颗贴片芯片、大面积阵列式金属散热鳍片、底部支撑垫块; 几何特征:包含凹凸台阶、安装凸台、密集散热齿,完整还原真实装配结构,无几何简化失真。 2. 仿真工况 随机振动(PSD功率谱密度分析),模拟路面颠簸、设备运输、设备长期运行带来的宽频随机交变载荷,输出结构位移RMS、应力分布,识别振动薄弱区域。 3. 硬件统一基准 测试统一采用4核CPU算力,网格数量、材料参数、约束边界、振动载荷完全一致,排除变量干扰,对比结果具备参考性。
二、实测计算效率对比
传统对标商用CAE软件:完成整套随机振动求解耗时120min
INTESIM-Structure求解耗时:仅39min
同等硬件、同等模型精度下,计算时长仅传统软件的1/3,求解效率提升超200%。

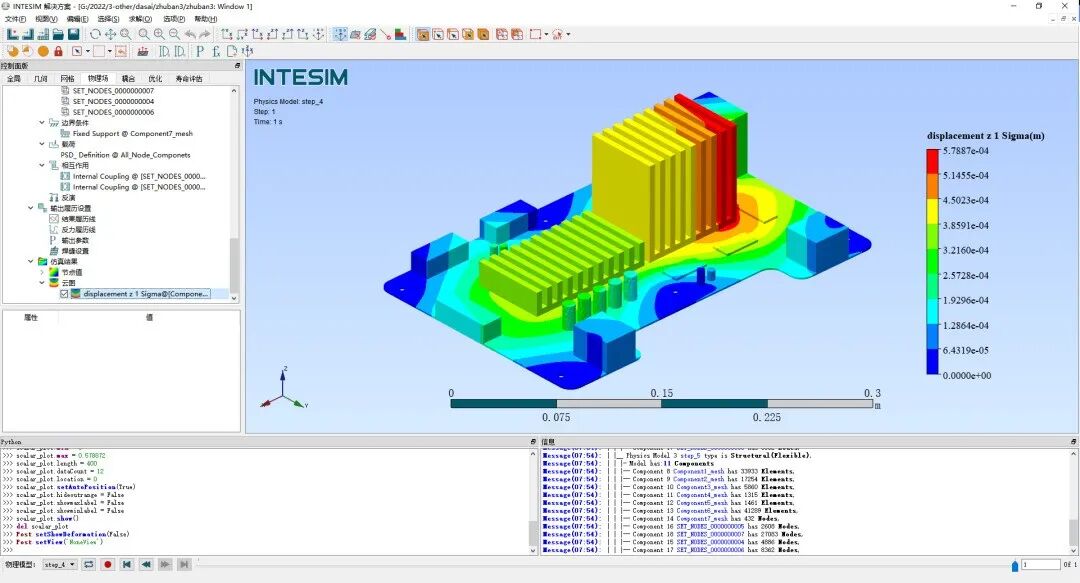

从位移彩色云图可直观看到:散热鳍片顶端、主板边缘位置振动位移幅值最大,是整机振动失效高风险区域,仿真结果可直接指导结构加固、减震垫优化、散热器结构减重改良。

三、电子主板随机振动核心技术
1. 为什么不能用正弦振动替代随机振动?
正弦扫频仅模拟单一固定频率振动;而车辆、工业现场的振动是多频率、无规律叠加的随机载荷。随机振动PSD分析能计算全频段下结构均方根应力、位移,精准预判长期疲劳损伤,是车载电子、军工电子强制验证标准。
2. 传统软件计算缓慢的底层原因
① 多自由度模态求解开销大:PCB+散热鳍片组合模型单元数量多,特征值迭代收敛速度慢;
② 多材料耦合求解低效:基板、硅芯片、金属散热器、缓冲垫块力学属性差异大,传统求解器迭代步多;
③ 后处理重复计算:振动RMS结果、云图数据提取需要额外大量算力。
3. INTESIM 实现提速的底层技术逻辑
专用模态压缩算法:针对薄壳PCB、薄壁散热齿这类薄壁结构优化特征求解,减少无效自由度计算;
分层材料耦合求解策略:区分柔性基板与刚性金属散热件,自适应调整迭代精度,不损失仿真精度;
并行轻量化后处理:位移、应力RMS结果同步输出,省去二次数据重构时间;
网格自适应过滤机制:在不影响应力集中区域精度的前提下,降低冗余网格算力消耗。

技术总结
1、带散热器的复合电子主板,随机振动仿真是规避量产失效的核心手段;
2、传统通用CAE软件针对薄壁多部件电子模型存在明显算力短板,大幅拉长研发迭代周期;
3、针对电子结构优化的专用求解框架,可在同等硬件、同等精度前提下,将计算时间压缩至原有1/3。
