icepak热管三种建模方式与计算

1.热管工作原理

热管是一种轴向具有极高导热系数的传热元件，其作用是将热量快速从无法有效散热的热源集中位置运输到宽阔地带散热。

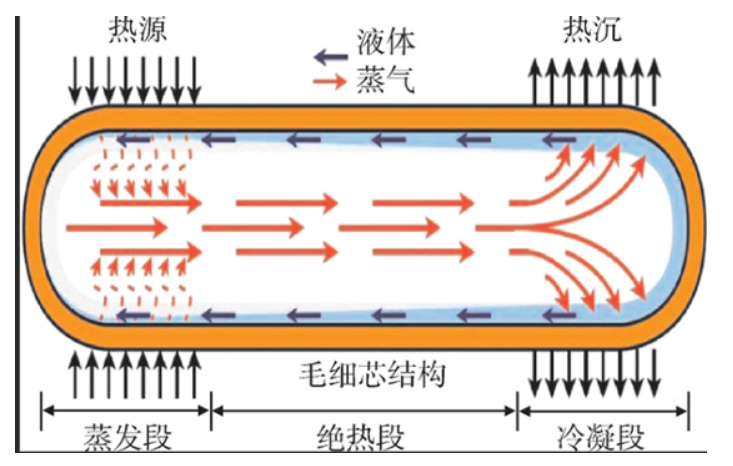

热管工作原理如下图所示，整个工作流程分为蒸发端吸热，通过毛细血管作用，将热空气带到冷凝端放热形成液体，液体然后流回蒸发端往复循环，达到散热的效果。

热管的工作过程是一个两相流相变过程，内部机制很复杂。在icepak电子散热中，我们无法模拟这个过程，也不关注热管内部的机制，因此可以通过等效导热系数来模拟热管。除非原厂研究热管内部机制，则可以用fluent来模拟。热管轴向导热系数极大，可达到100000W/mk,但是径向导热系数较小，一般可以用轴向导热系数*0.001，因此热管可用一个各向异性材料来代替。

热管的轴向导热系数、首末端温差数据、热管相变导热的起始温度可以从厂商获取。根据获取的温差，也可简单估算轴向导热系数。

热管的等效导热系数可以通过实测的温差、功耗等参数换算得来，其核心计算公式为：

K = (Q × L) / (A × ΔT)

公式中各参数的含义如下：

1K：等效导热系数（单位通常为 W/m·K）。

1Q：热管的实测传热量（单位：W）。

1L：热管的有效传热长度（单位：m）。在计算时通常需要扣除两端的无效段长度。

1A：热管的传热截面积（单位：m²）。如果是圆柱形热管，A = π × D² / 4（D为直径）。

1ΔT：热管蒸发端与冷凝端之间的温差（单位：℃或K）。

例如：

假设有一根直径为 8mm、总长度 150mm 的热管，在实测传热量 Q = 40W 时，两端温差 ΔT = 5℃。若估算无效端长度为 15mm，则：

1有效长度 L = 150mm - 15mm = 135mm = 0.135m

1传热面积 A = 3.14 × 8mm × 8mm ÷ 4 = 50.24mm² = 5.024 × 10⁻⁵ m²

1代入公式计算：K = (40 × 0.135) / (5.024 × 10⁻⁵ × 5) ≈ 21,496.8 W/m·K

在热仿真软件中，我们可直接输入计算的轴向导热系数来进行简化计算。

2.怎么选择热管

在热管选型中，根据散热量（Q）和散热温度（ΔT）来确定热管数量，不能简单地进行线性加减计算，而需要综合评估热管的传热上限、有效长度以及系统的热阻网络。以下是具体的选型与计算：

2.1根据散热量（Q）初步评估单管能力

热管的传热能力首先取决于其管径和有效长度。管径决定了传热能力的上限，而长度增加会导致性能衰减（例如，长度增加5倍，性能可能衰减超过75%）。

1确定单根热管上限：结合你的散热量Q，参考对应管径的传热范围（例如 φ6–8mm 通常适用于 50–150W 等级，φ10–12mm 适用于 150–300W 等级）。

1考虑长度降额：如果必须使用较长热管，必须根据性能表对其传热能力进行降额计算，得出单根热管在实际工况下的有效传热上限。

2.2计算所需热管数量

在明确了单根热管的有效传热能力后，可以通过以下逻辑推导数量：

1基础计算：所需热管数量 = 总散热量(Q) ÷ 单根热管有效传热上限。

1并联布局优化：当需要多根热管时，建议采用多根较细热管并联布局，以降低单一路径的内部流动阻力，提升系统可靠性。

1风阻与空间考量：随着热管数量的增加，管间距会变小，流动阻力（风阻）也会随之上升。因此，数量选择必须在满足散热需求与机箱/设备空间限制之间取得平衡。

2.3结合散热温度（ΔT）进行热阻网络验证

散热温度要求决定了系统的热阻上限。在工程设计中，通常会建立热阻网络模型来进行核算：

1系统总热阻构成：总热阻包括基板导热热阻、热管导热热阻、翅片综合热阻以及对流换热热阻等。

1温差核算：根据公式 Q = ΔT / R_total，在已知散热量Q和允许的最大温升ΔT时，可以反推出系统允许的最大总热阻。

1迭代验证：将初步选定的热管数量代入热阻网络，评估其实际传热温差。如果计算出的温差大于允许范围，则需要增加热管数量、增大管径或优化散热鳍片面积。

2.4工程经验法则与注意事项

在实际工程选型中，除了理论计算，还需遵循以下原则：

1缩短有效长度：在满足结构布局的前提下，应尽量缩短热管长度，因为传热能力随长度增加而显著下降。

1使用有效长度计算：在评估性能时，务必采用有效长度（Leff = 总长 - (蒸发段插入长 + 冷凝段插入长)/2）进行计算。

1关注安装姿态：热管的安装姿态（尤其是反重力工况）对性能影响巨大，需确保选用合适的吸液芯结构（如烧结吸液芯）。

2.5计算案例

给一个100W热源，温升控制在60℃散热，热管温差5℃，直径8mm,长120mm,有效长度110mm,计算需要几根热管

根据公式 Q = (K × A × ΔT) / L，我们需要先确定等效导热系数 K。结合前文计算，8mm热管的等效导热系数 K 通常在 21,000 ~ 33,000 W/m·K 之间。

1保守情况 (取 K = 21,500 W/m·K)：
Q_single = (21,500 × 5.0265 × 10⁻⁵ × 5) / 0.11 ≈ 49.1 W

计算所需热管数量 (N)

1所需数量 = 总散热量 (Q_total) / 单根热管有效传热能力 (Q_single)

1保守情况：100 W / 49.1 W ≈ 2.04 根

因此需要热管2根。

3.热管建模方式

icepak中可用三种方法来对热管进行等效简化。

3.1法1：几何分段 + 各向异性赋材（适用于走向有规律的折弯热管）

如果热管虽然复杂，但可以通过直线和圆弧拼接，可以采用“化整为零”的策略：

1几何拆解：在 SpaceClaim 或 Icepak 中，将一根连续的异形热管拆分为多个首尾相接的直线段实体（Block）。

1独立赋材：针对每一段热管的空间走向，单独建立各向异性材料（Anisotropic）。例如，沿 X 轴走向的段，将 X 轴导热系数设为极高值（如 10000 W/m·K），Y/Z 轴设为较低值；沿 Y 轴走向的段则新建材料并赋予 Y 轴高导热系数。

1逐段分配：将对应的各向异性材料分别赋予对应的实体段。
注：此方法能较好地保留热管的三维实体特征，但建模工作量较大，且连接处的网格质量需特别注意。

3.2.法2：热阻网络模型（适用于极度复杂的三维热管）

当热管走向极度复杂，几何分段几乎无法实现时，这是最高效、最推荐的系统级仿真方法：

1放弃实体建模：不在模型中绘制热管的三维实体，从而完全规避网格划分的难题。

1建立热阻连线：在 Icepak 中，直接在热源（如芯片）与冷端（如散热器基座）之间建立“热阻网络（Thermal Network）”。

1输入等效参数：根据热管供应商提供的规格书或实测数据，输入该段热管的等效热阻值。
注：此方法计算速度极快，能精准反映热管在系统级传热中的宏观效果，是工程中最常用的避坑手段。

3.3.法3：等效均温板/薄壳面法（适用于大面积贴合的异形均温板或扁平热管）

如果复杂热管或均温板（Vapor Chamber）是贴合在一个不规则的二维或准三维表面上：

1抽壳降维：在 CAD 预处理阶段，将复杂的三维热管结构抽成一个极薄的二维面体（Shell/Thin）。

1赋予等效高导热率：在 Icepak 中将其定义为面体，并赋予一个极高的等效各向同性导热系数（例如 5000~10000 W/m·K）。

4.热管仿真案例

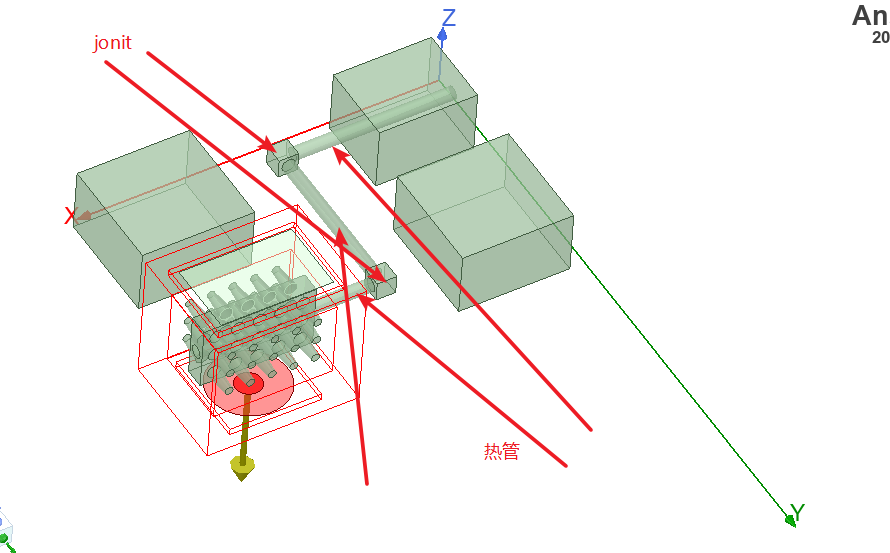

icepak展示了热管的简化案例，是通过法1的方法，将弯折的热管分成多段直线段和连接处的Joint,直线段轴向为导热系数20000W/mk,径向为300W/mk的各向异性材料，Joint则在两个连接方向分别为直管轴向的导热系数，例如X/Y导热系数为20000W/mk。

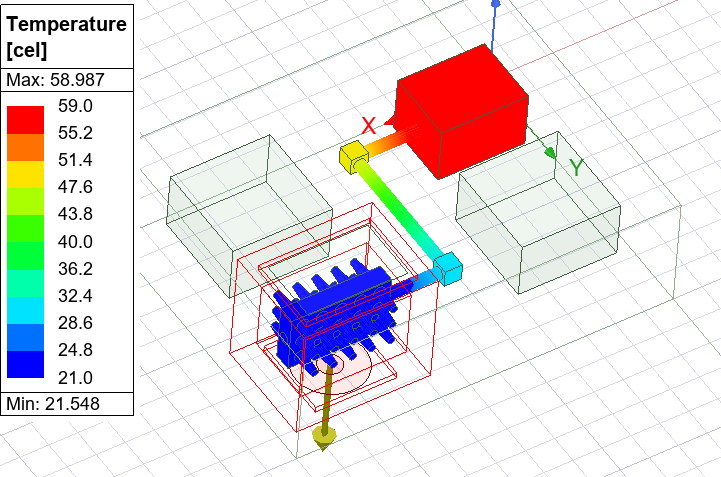

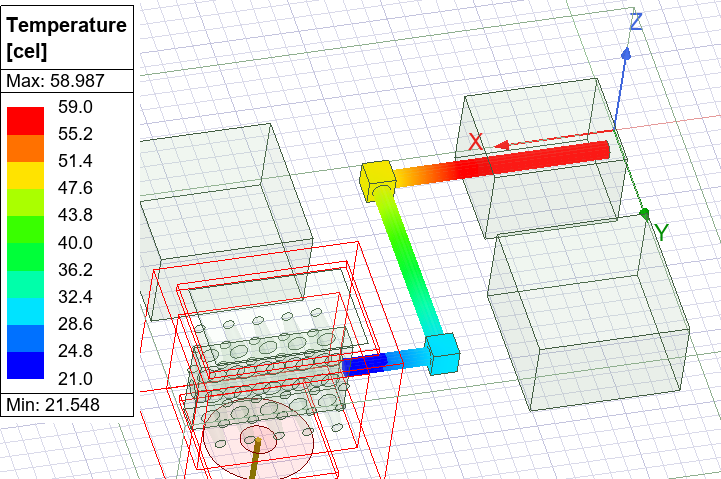

各向同性材料铜管，最高温度59.0℃，热管首末两端温度差异38℃。

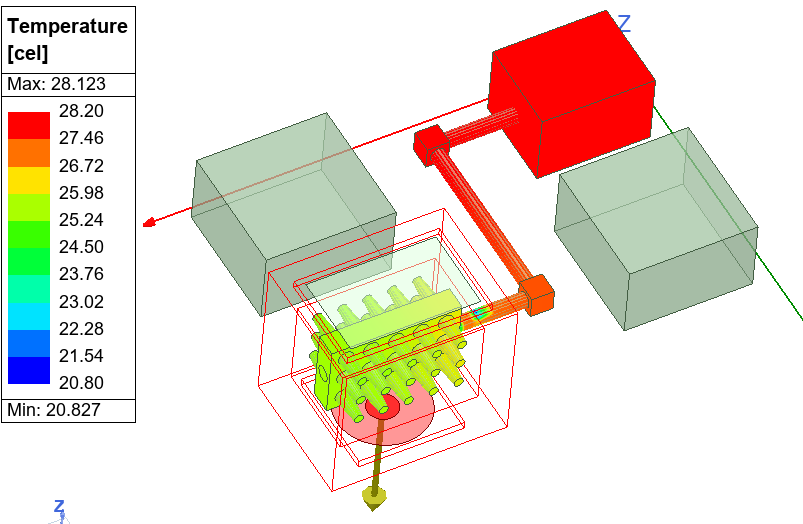

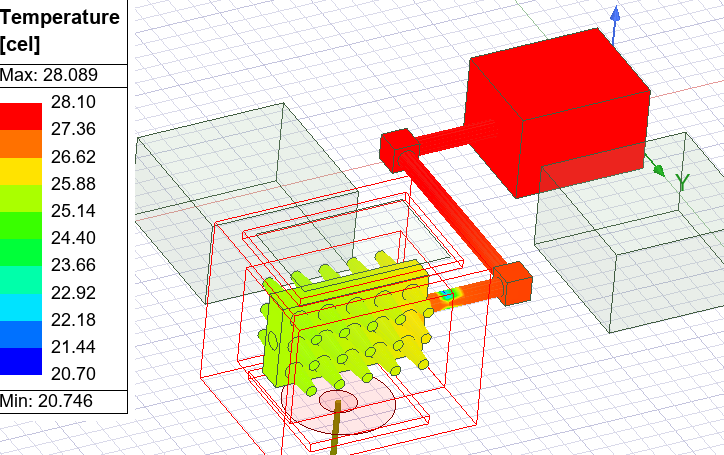

各向异性材料热管仿真结果，最高温度28.1℃，热管首末两端温度差异5℃

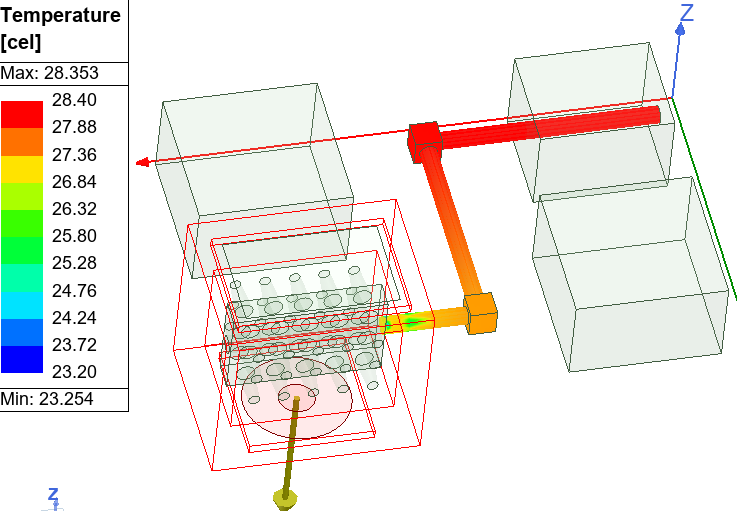

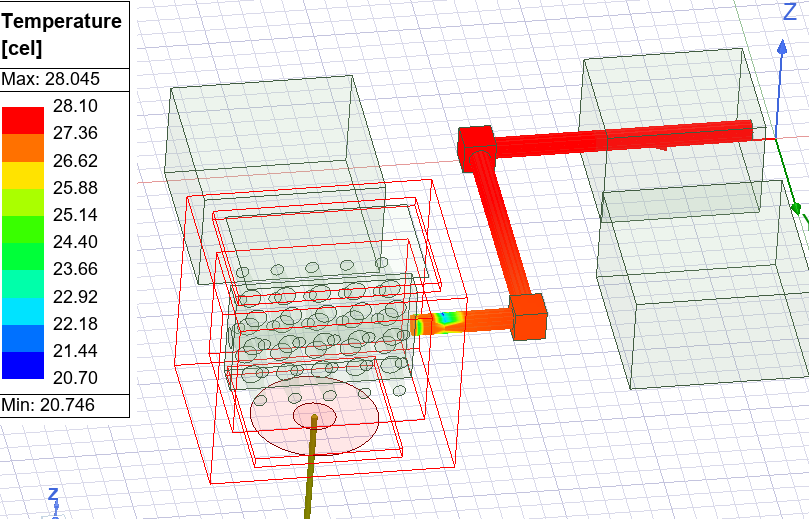

各向同性材料，轴向导热系数为热管各方向同性导热系数，热管仿真结果，最高温度28.1℃，热管首末两端温度差异5℃

小结：

1.热管降温效果明显，达到31℃温降

2.一定条件下，可用导热系数极大的各向同性材料代替各向异性热管，在热管和空气直接接触，非埋管，温降相差几乎不变。这为复杂的异性热管处理提供了思路。
