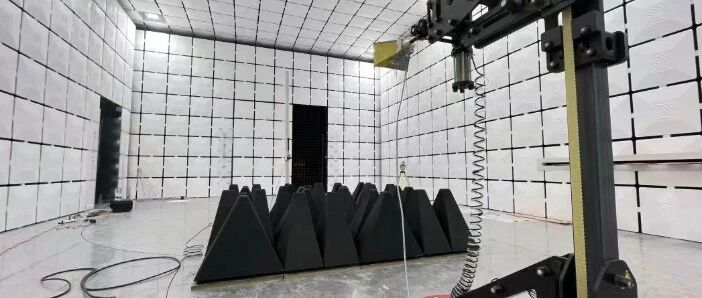

半电波暗室（又称电磁兼容暗室）是替代无电磁波干扰开阔试验场的关键设施，广泛应用于电磁辐射骚扰（EMI）和电磁辐射敏感度（EMS）测量。其尺寸需依据开阔试验场标准设计，常见类型包括 10m、5m、3m 标准暗室及定制尺寸暗室。建设半电波暗室需系统性考虑空间、屏蔽、材料、设备等多维度要素，具体如下： 01暗室及配套空间尺寸规划 尺寸设计是建设的基础，需提前明确两大核心：暗室主体尺寸：先确定核心类型 —— 是选择标准 10m/5m/3m 暗室，还是根据场地条件定制非标准尺寸；配套空间规划：确认是否需同步建设屏蔽控制室、放大器室，并明确其长 × 宽 × 高尺寸，以及与暗室的相对位置（如侧边、后端），确保设备操作与信号传输便捷。 02屏蔽门的选型与配置屏蔽门是暗室电磁密封的关键部件，需从功能、性能、实用性三方面综合选择：核心参数分类：分类维度具体类型结构类型单刀屏蔽门、双刀屏蔽门、三刀屏蔽门操作方式电动屏蔽门、气动屏蔽门、手动屏蔽门选型依据：需结合被测设备尺寸（确保设备进出顺畅）、人员通行频率、屏蔽性能指标（如高频段屏蔽效能≥100dB）、耐用性（日均开关次数）及后期维护便利性，优先选择成熟品牌的标准化产品。 03屏蔽板类型与连接工艺屏蔽板的材质与连接方式直接影响暗室的电磁密封性，需重点关注：屏蔽板选型：对比不同厂商的屏蔽板材质（如冷轧钢板、镀锌钢板），确认其厚度与导电性能；连接工艺要求：需保证屏蔽板间接触紧密性和电连续性（避免电磁泄漏），常见连接方式包括螺栓紧固、焊接、榫卯结构，需要求厂商提供工艺细节及密封性测试数据。 04屏蔽室核心性能指标确认屏蔽性能是暗室的核心功能，需要求厂商提供具体数值化指标，覆盖全频率段：频率范围：明确从低频段（如 10kHz 以下，针对磁场屏蔽）到高频段（如 18GHz 以上，针对微波屏蔽）；屏蔽对象：需包含磁场、电场、平面波、微波四类信号的屏蔽效能，例如 “10kHz 磁场屏蔽≥60dB，1GHz 平面波屏蔽≥100dB”。 05吸波材料的选型与铺设 吸波材料用于吸收杂散电磁波，需从材质、性能、铺设三方面把控：材料类型：主要包括铁氧体吸波材料（适用于低频段，如 30MHz-1GHz）和尖劈吸波材料（适用于高频段，如 1GHz-18GHz），需根据测试频率范围搭配使用；关键性能：确认材料的耐温性（如 - 20℃~60℃）、耐高湿性（如相对湿度 90% 无变形）、阻燃等级（如 UL94 V-0 级），以及长期使用的抗变形能力；铺设要求：明确材料在暗室地面、墙面、顶面的铺设位置与密度（如地面满铺铁氧体 + 尖劈，墙面按频率梯度铺设），需匹配测试标准对 “静区” 的要求。 06电源线与信号线滤波器匹配滤波器用于阻断外界电磁干扰通过线路传入暗室，需提前梳理用电需求：电源需求梳理：统计所有设备的电源类型（380V/220V/110V 交流、直流）及最大功率，涵盖测试设备、受试设备、辅助设备（如冷却系统）及照明系统；特殊需求确认：是否有高精度测试设备需定制低噪声滤波器，或高频信号线路需专用射频滤波器，确保供应商提前匹配型号与数量。 07信导板与波导通风窗设计两者需兼顾功能与屏蔽性能，避免成为电磁泄漏点：波导通风窗：用于暗室与排气扇 / 空调系统衔接，需保证频段设计匹配暗室屏蔽性能（如 1GHz 以下屏蔽≥80dB），同时确认通风量满足暗室散热需求；信导板：用于安装无法直接穿透屏蔽墙的信号端子 / 接口，其安装数量、位置及端子类型（如 BNC、SMA 接口）需与测试设备厂商协同确定，确保信号传输无损耗。 08无干扰辅助设施配置照明与火情报警装置需避免影响暗室电磁环境：照明设施：选择无无线电干扰的低辐射类型（如直流供电 LED 灯），避免使用含镇流器的荧光灯（易产生射频干扰）；火情报警装置：采用非射频触发设计（如光电感烟探测器），安装位置需避开吸波材料铺设区，确保不破坏暗室屏蔽结构。 09暗室自动化装置选型自动化装置直接影响测试效率与精度，需针对性匹配测试需求：天线升降塔：关注厂商、型号及天线适配器兼容性，同时确认测试设备软件是否提供驱动支持（避免无法联动控制）；转台：根据受试设备的最大尺寸与重量确定转台的承载能力（如 500kg/1000kg），同时要求旋转角度范围（如 0°~360°）与定位精度（如 ±0.1°）；监控系统：摄像机需耐受宽频率范围（如 30MHz-18GHz）和高场强（如 200V/m），且自身无射频干扰，安装于暗室 “无辐射静区”；监视器数量按暗室规模配置（如 10m 暗室配 2-3 台）。 10性能测试、保修与培训约定建设后期需通过权威验证，并明确售后保障：性能测试要求：需执行两类核心测试 ——①屏蔽体建成后的屏蔽性能测试；②暗室整体完工后的场地衰减测试（如 CISPR 16-1-4 标准）与场均匀性测试（如 IEC 61000-4-3 标准），测试机构需具备权威资质（如 CNAS 认证）；保修与培训：将暗室主体（屏蔽体、吸波材料）、配套设备（屏蔽门、转台）的保修期限（如主体 5 年、设备 2 年）及范围写入合同；同时约定培训内容，包括暗室操作、日常维护、故障排查等，确保团队能独立使用。总结：最优建设方案的前提半电波暗室的建设需 “需求先行”—— 需提前明确测试频率范围（如 30MHz-18GHz）、受试设备最大空间需求（如长 × 宽 × 高）、核心应用标准（如 CISPR、IEC、GB 系列）、预算规模及未来扩展需求（如预留高频测试升级空间），才能统筹上述十大要素，制定适配性强、性价比高的建设方案，最终满足电磁兼容测试的精准性与稳定性要求。 来源：电磁兼容之家
