应力应变曲线工具分享

1月前浏览440


前段时间有小伙伴分享了一个excel,只需要设置弹性模量,屈服强度,抗拉强度和断后伸长率就可以能得到一条应力应变曲线,这简直是我们仿真的福音,但是我用了几次以后发现他这个还是有些问题,还有很多的改进地方。刚好最近大模型非常火,看到很多小伙伴都在用大模型在写代码,然后就想着能不能这个做成一个小软件。后来请我之前的同事Dav1d帮写了底层的代码,我后来又在他的基础上增加了计算弹性模量和识别图片的功能,最终打包成软件,在这里给分享给大家,有兴趣的小伙伴可以试用一下,并且提点意见或者测试一下bug。以下为主要的功能介绍:

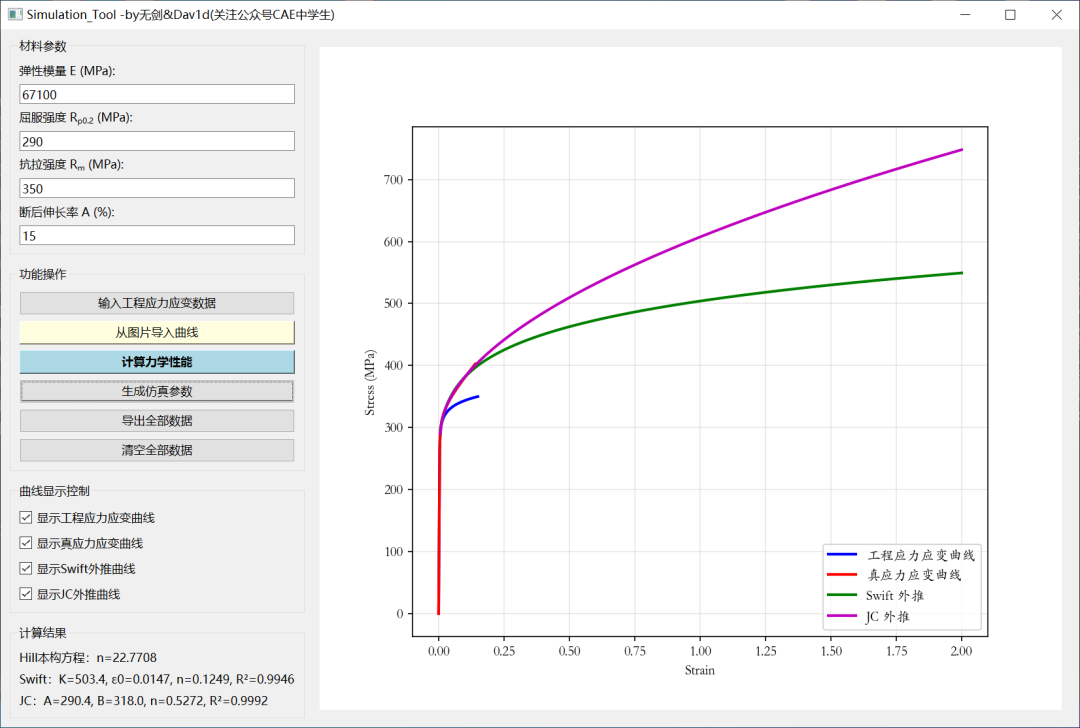

1.输入主要的4个参数即可得到曲线

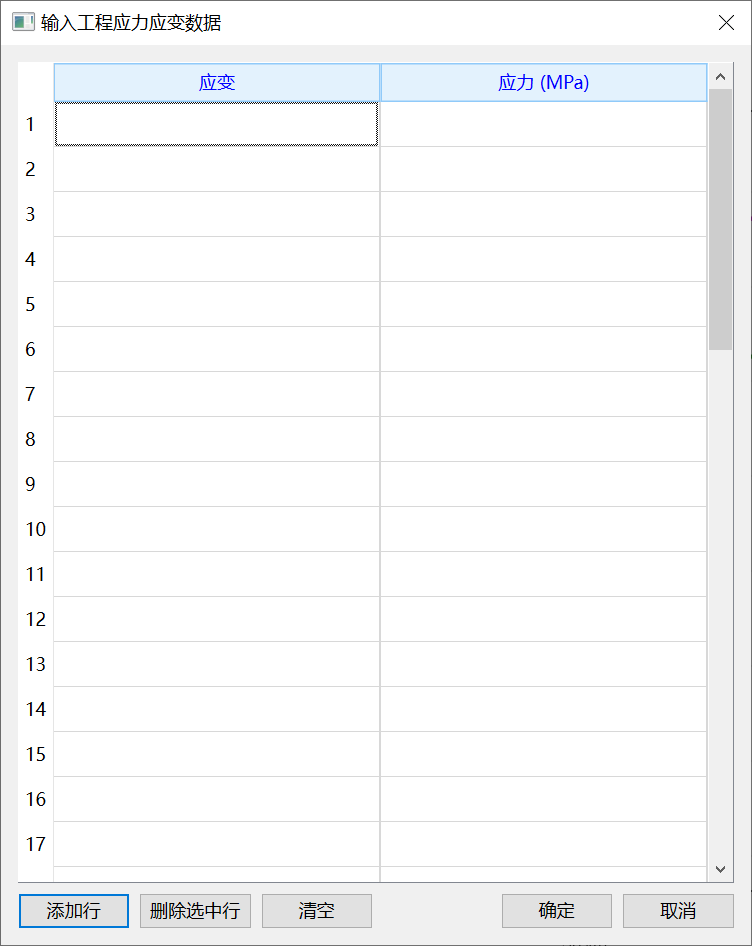

主要是弹性模量,屈服强度,抗拉强度和断后伸长率,默认得到工程应力应变曲线,真实应力应变曲线,另外加了两条延伸曲线,应变率一直加到2.你也可以单独输入自己的应力应变曲线,也可以生成对应的曲线。

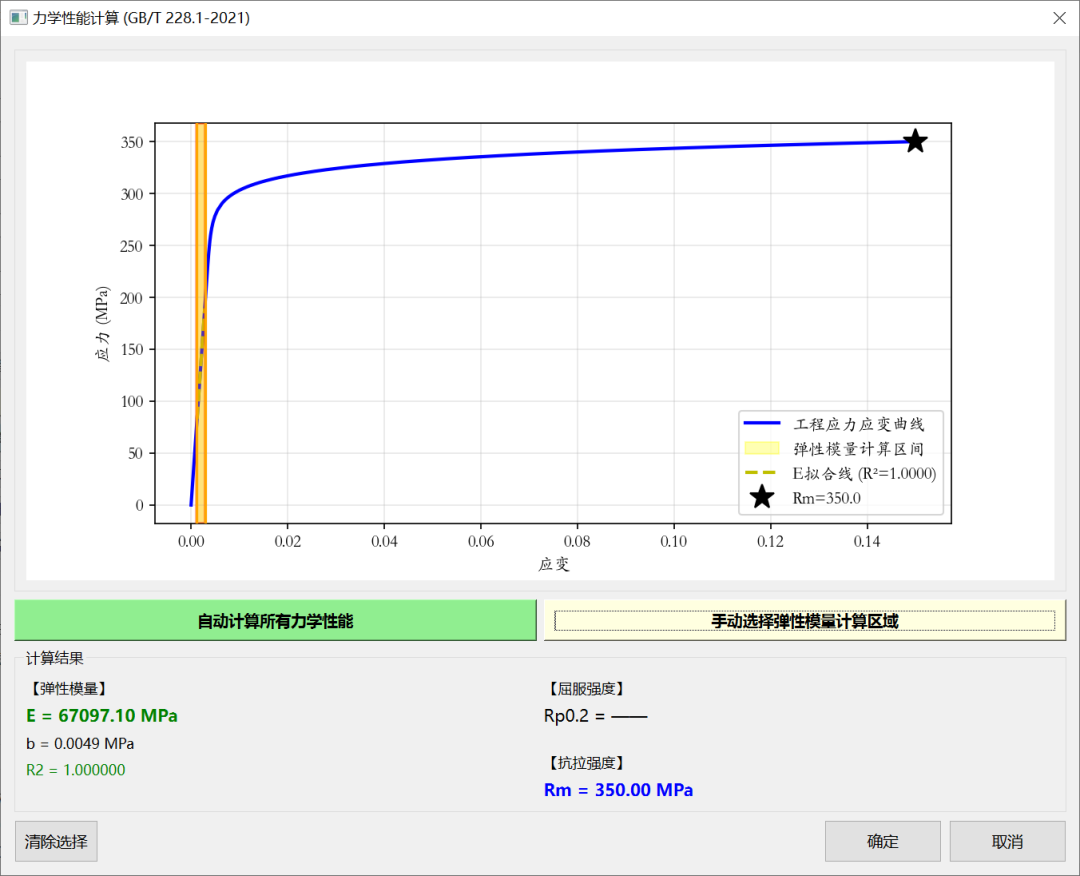

2.计算力学性能

该模块需要有工程应力应变曲线,可以自动帮你计算出弹性模量,屈服强度,抗拉强度,该理论主要是计算没有明显的屈服强度的曲线,主要计算RP0.2时应力值作为屈服强度。可以先尝试用自动计算,如果不行可以使用手动选取弹性区域。

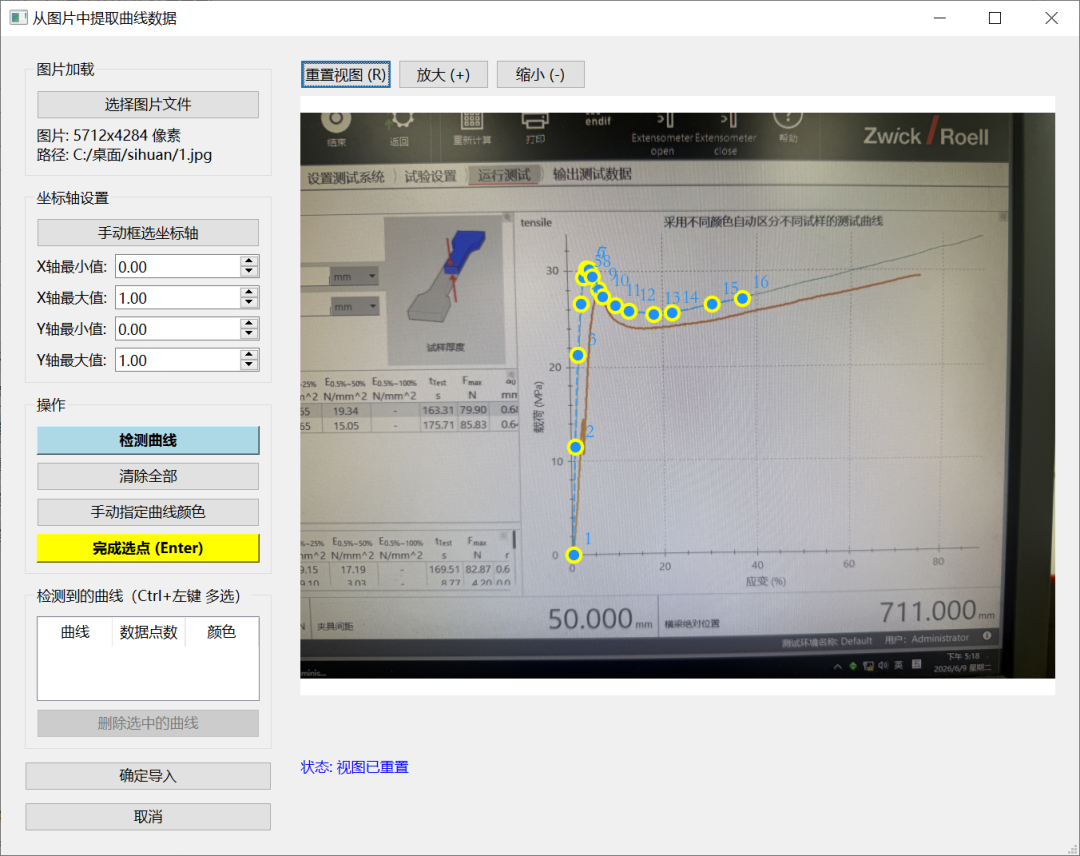

3.从图片中倒导入曲线

该模块主要是借鉴了之前的一些从图片中拾取曲线的软件,导入你想要识别的图片,可以先尝试让他自动检测(一般情况下很难检测到,因此不是很建议使用,除非非常清晰的图片),然后可以尝试选择手动指定颜色曲线(静测试该功能对黑色的线无法识别),最后可以使用通过拾取点最终连成线,目前我测试最好用的就是这个功能,另外提醒一下,左键可以拾取,右键是可以取消选点的,鼠标滚轮可以放大缩小,按住滚轮可以移动

来源:CAE中学生
UG理论
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-06-30
最近编辑:1月前
