整车NVH之节点贡献量分析

2月前浏览90

一、节点贡献量分析基础

节点贡献量分析（GPA）即节点参与因子分析，用于输出所有模态频率响应工况中对应的声学网格节点参与因子，即通过分析外力在节点上产生的耦合力引起的节点振动速度，进而因节点振动速度引起的车内声压变化灵敏度。

二、节点贡献量分析设置

STEP1：创建分析工况

STEP2：创建响应SET集

STEP3：定义PFGRID卡片

STEP4：模型输出及计算

STEP5：后处理

STEP1：

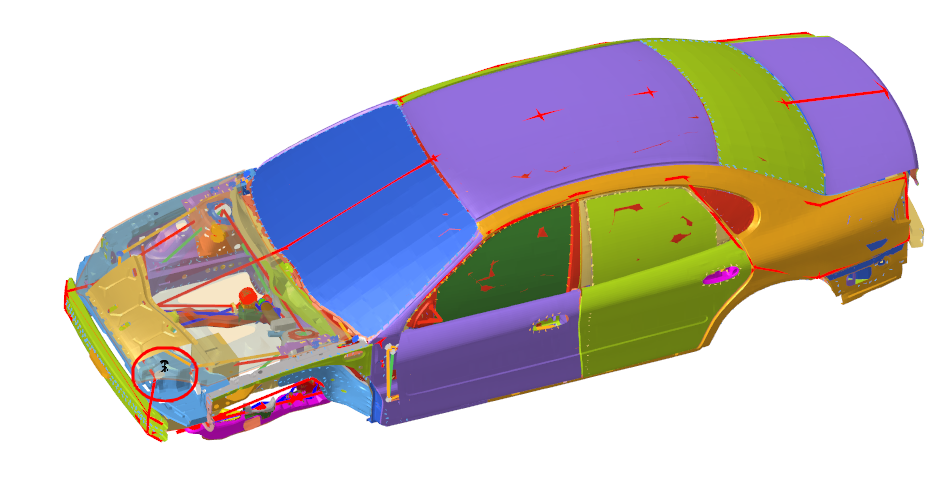

工况：左上冷却模块安装点Z向单位力频响分析

STEP2：

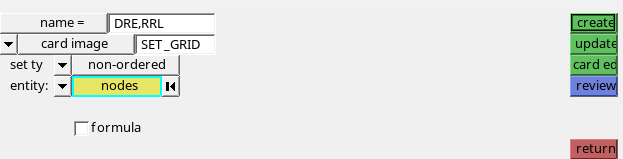

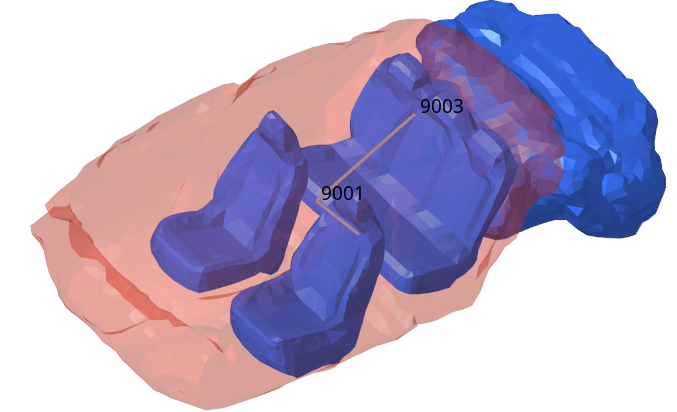

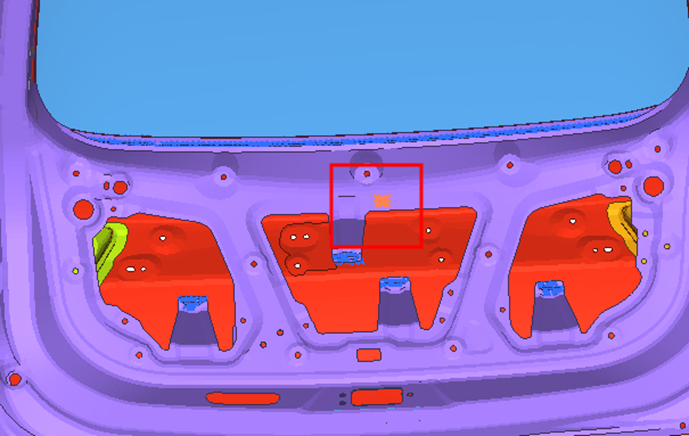

创建响应点SET集，需要创建GRID，即声压响应点，如下所示

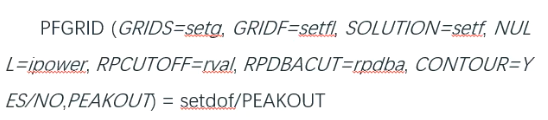

STEP3：定义PFGRID卡片

常用定义如下：

流体节点贡献量：setfl

响应点：SETDOF

响应峰值：PEAK

STEP4：模型输出及计算

STEP5：后处理

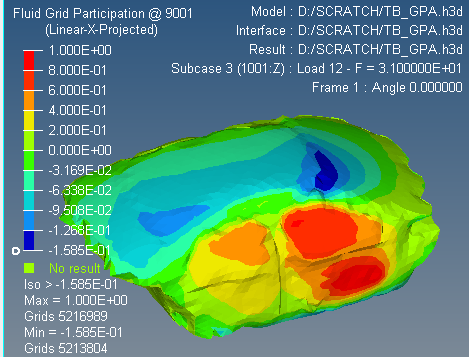

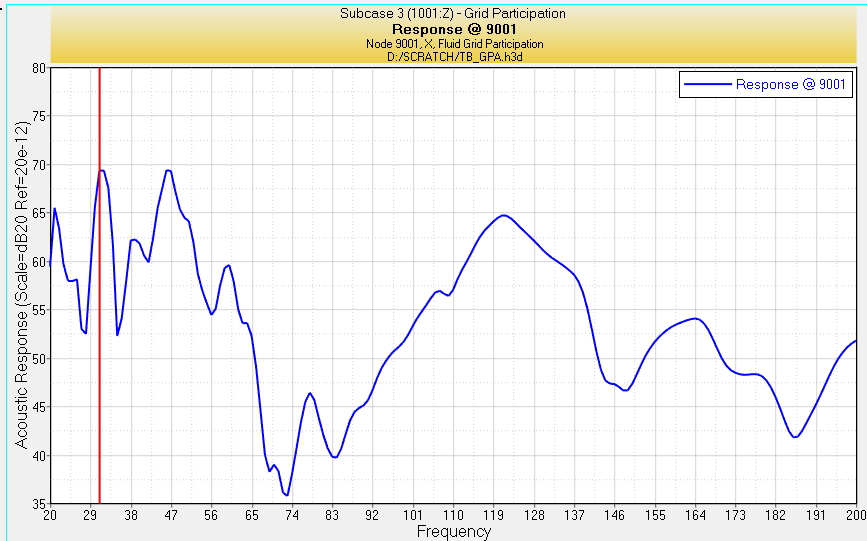

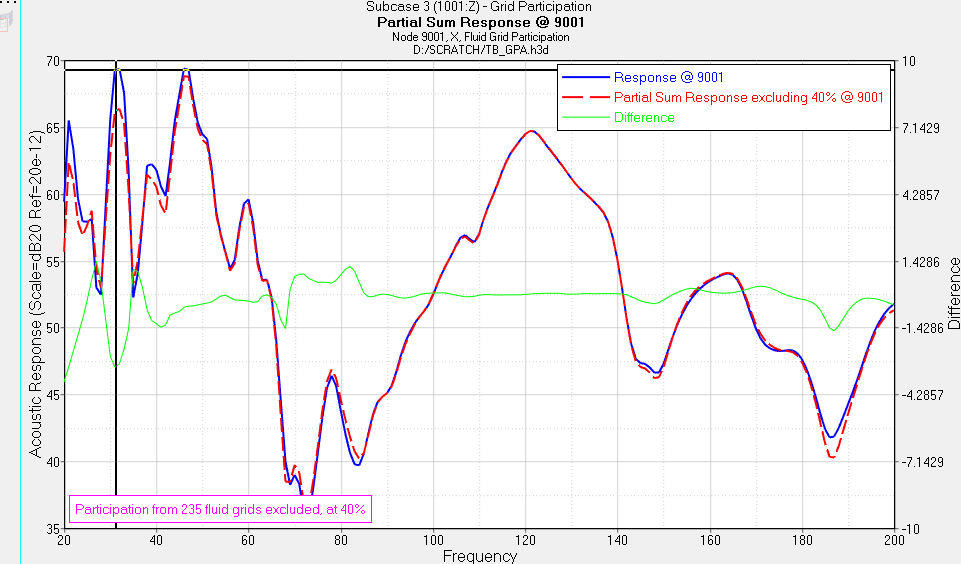

从图中可以看出31Hz，主要是由右前门振动引起。通过STUDY去除40%贡献，可以看出9001在31Hz 降低3.13dB。

三、案例实战

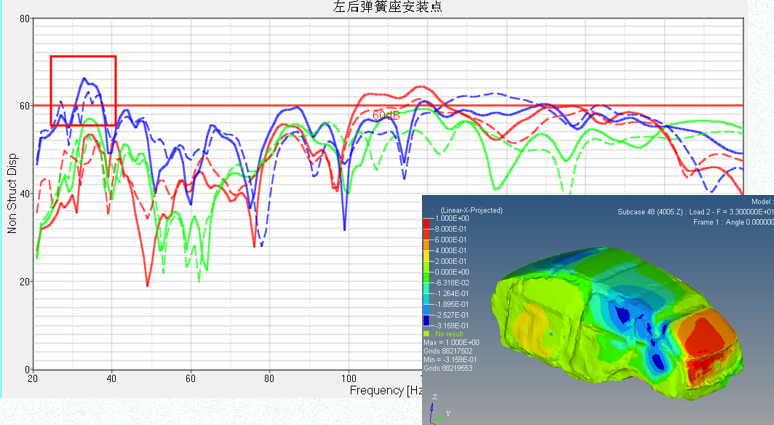

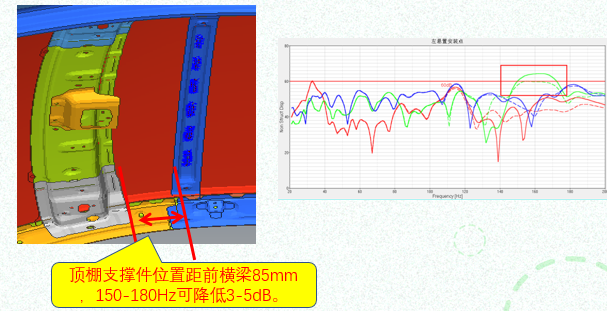

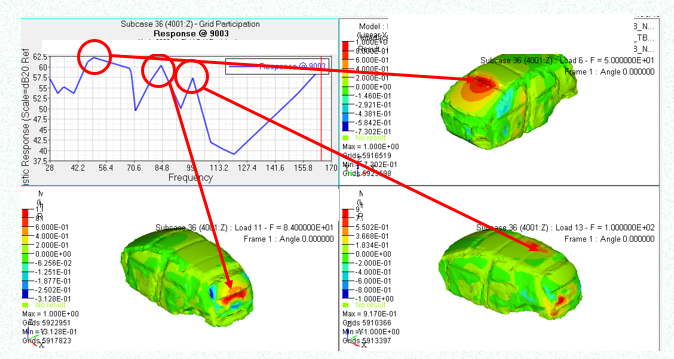

背景：某汽车驾驶右耳下摆臂左前点Z向在50Hz、84Hz、100Hz右后排乘客峰值超差，通过节点贡献量分析优化。

四、小结

该方法可以快速找到噪声问题点，进而通过针对性优化提升整车声品质。
