CAD提效技巧 | 防火分区、疏散路径还在逐项算？这个功能帮你规范校验
做建筑方案、施工图设计的工程师，都遇到过这样的场景：防火分区好不容易画完，面积还得一笔笔加；疏散距离反复核算，稍不留神就超了规范限值。翻规范、对条文耗神费力，还怕出错。
中望建筑CAD 2026集成的建筑防火设计功能，同步更新国家现行规范要求，支持防火分区智能创建、面积自动统计、疏散路径规范校验，让你告别繁琐的手动计算和频繁查阅。
今天，望Sir带你一起实操中望建筑CAD 2026这套防火设计功能，从分区创建到疏散路径设计，看看它是如何让防火设计既规范又高效的。
话不多说，马上来看实操教程👇
图文教程
Ps.喜欢跟随视频学习的小伙伴
可跳至第二部分【教学视频】版块学习
打开中望建筑CAD 2026及以上版本。

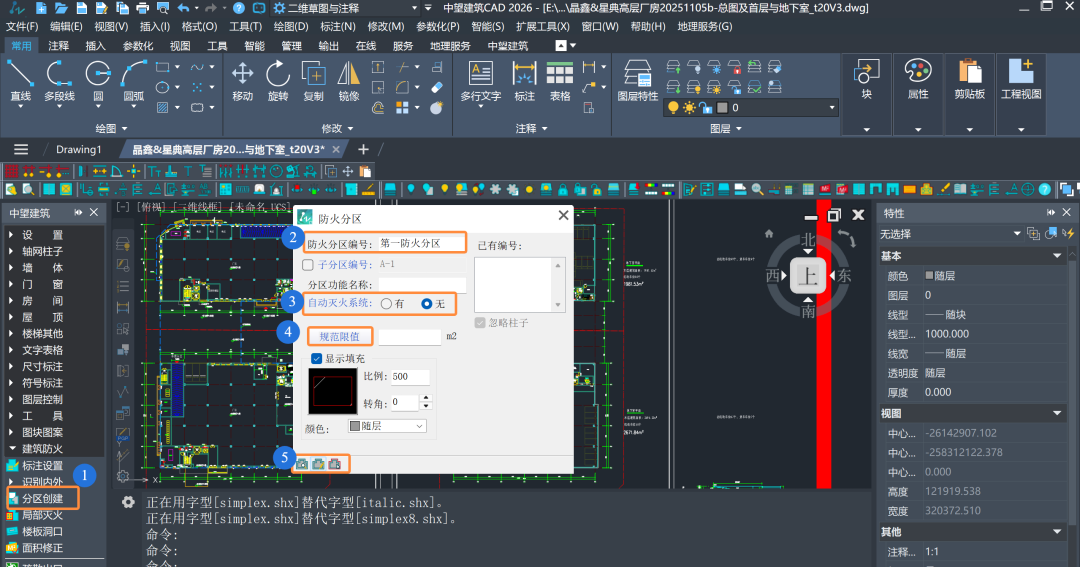

点击分区设计，可设置防火分区编号，支持选择是否有自动灭火系统。

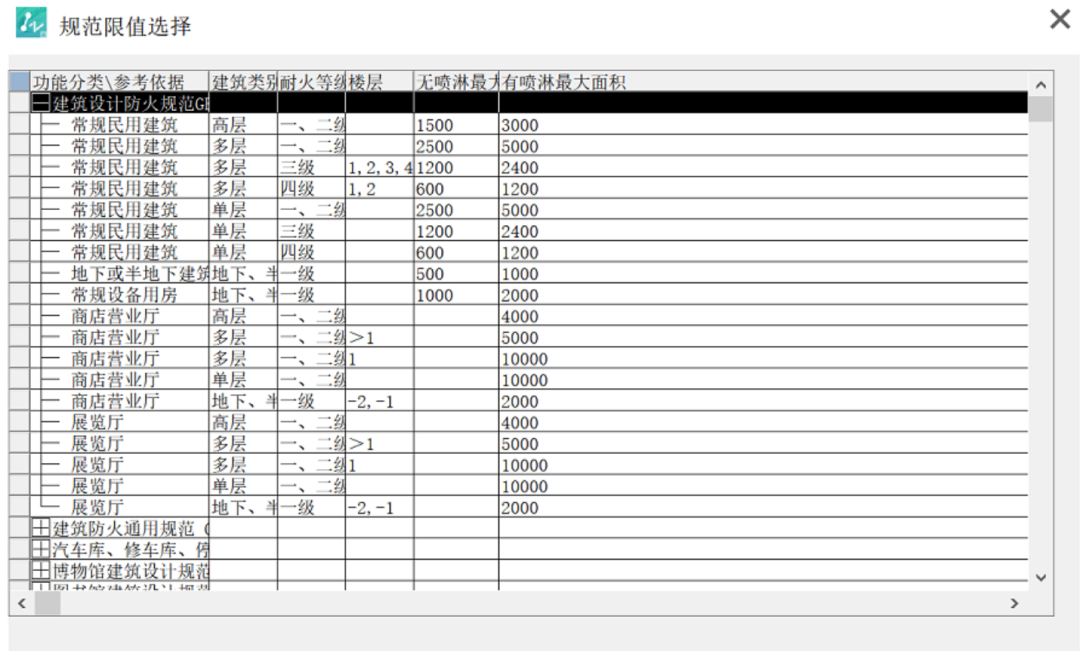

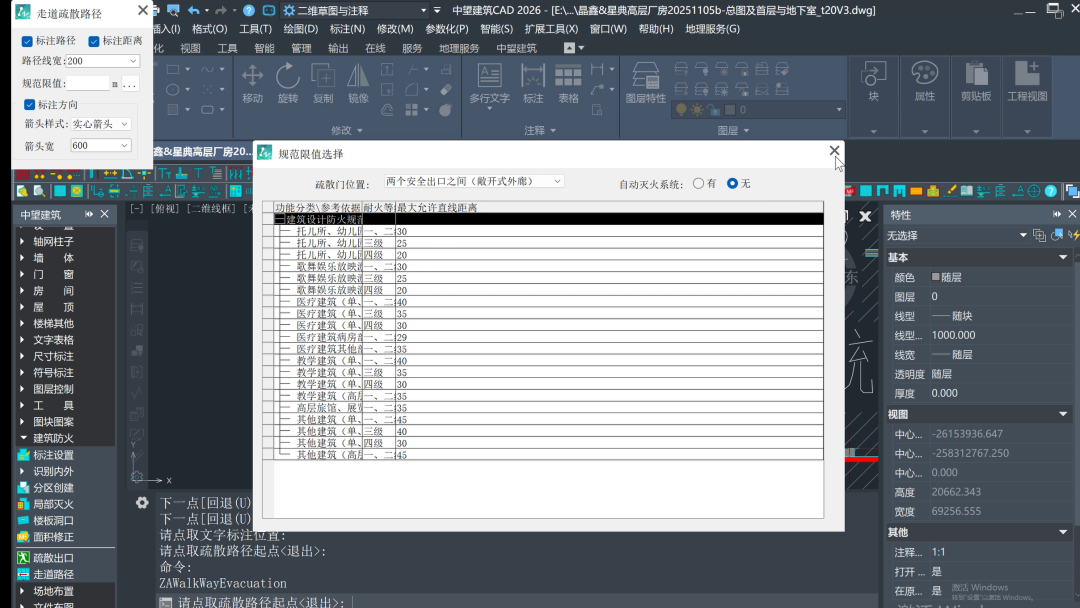

快速查找最新防火规范限值。

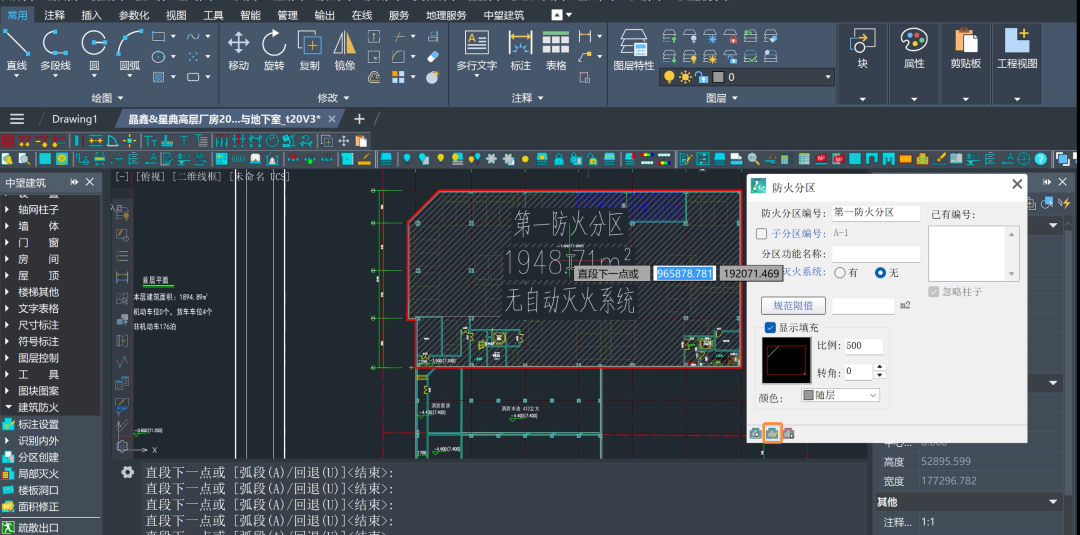

可使用【搜索自动生成】（拾取墙体）、【手动绘制轮廓】（手动创建防火分区轮廓）、【选择封闭多段线】（拾取已绘制好的多段线）三种方式快速创建，快速统计防火分区面积。我们选择【手动绘制轮廓】创建第一个防火分区。

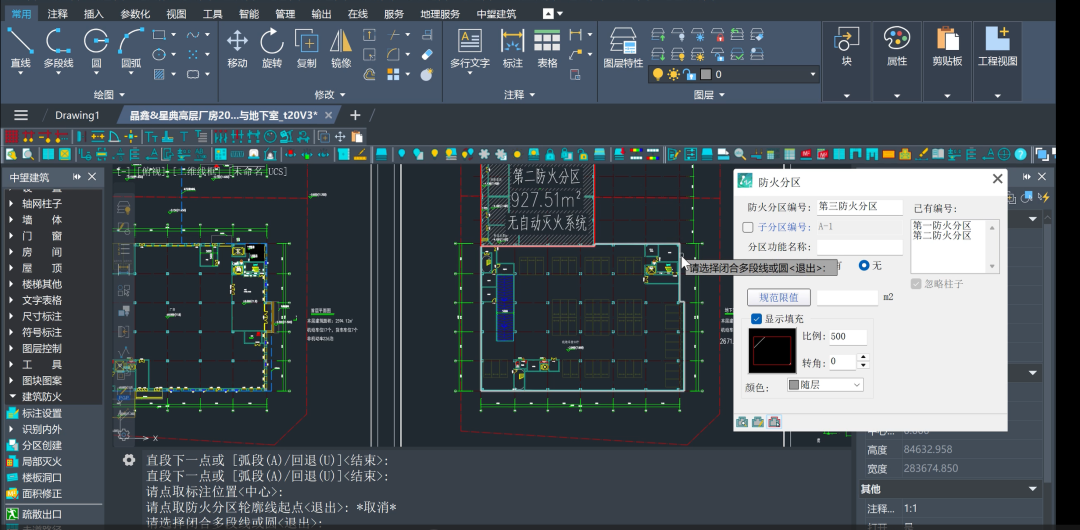

也可以选择【选择封闭多段线】创建第2、3个防火分区，拾取已绘制好的多段线，自动计算防火面积面积并生成防火分区。

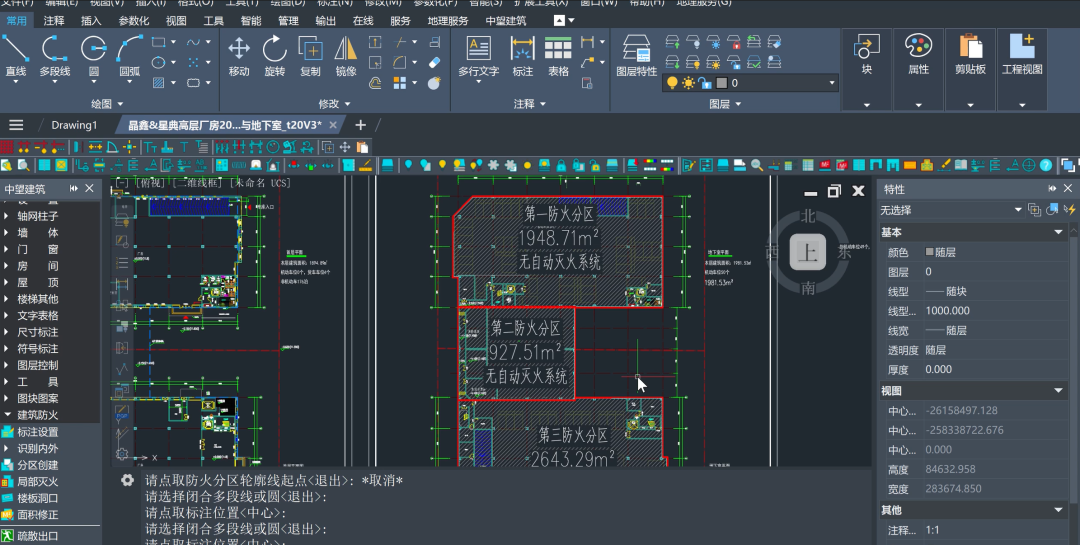

完成防火分区创建。

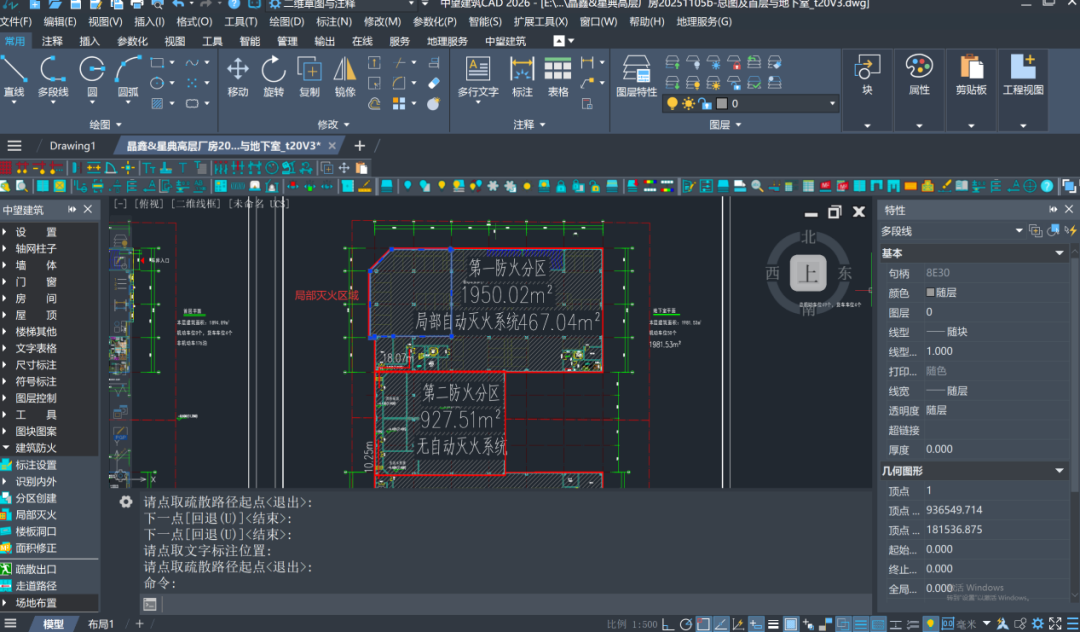

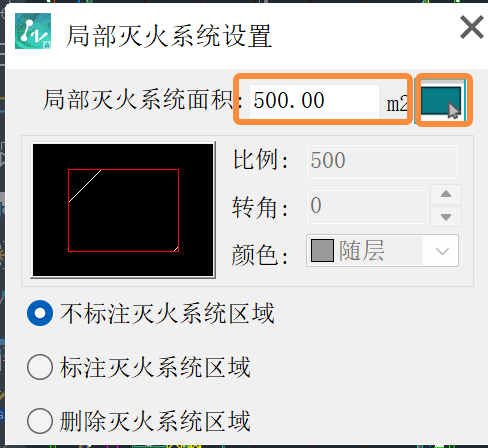

点击局部灭火，拾取已设置好的局部灭火区域，会自动计算区域面积。

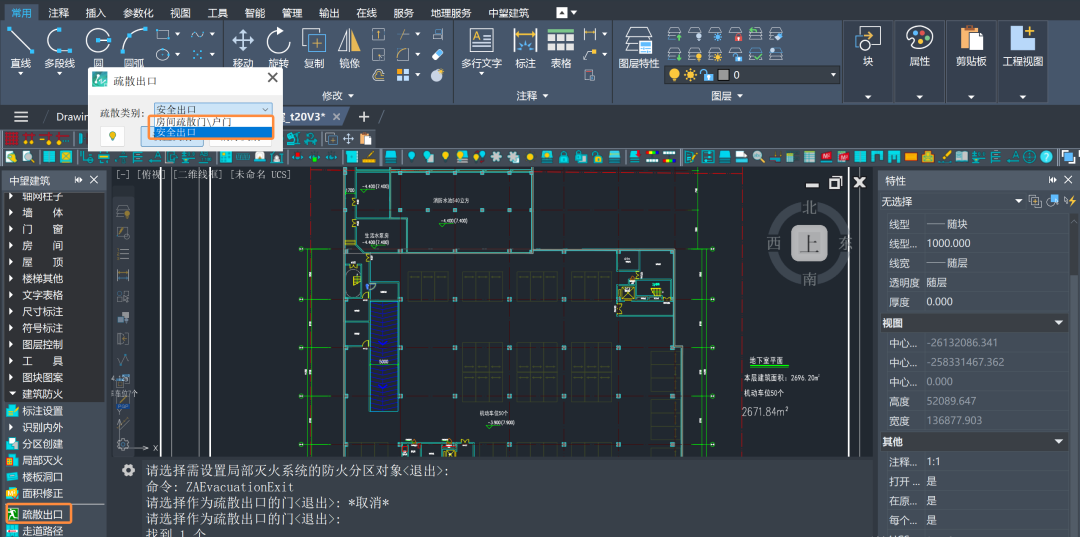

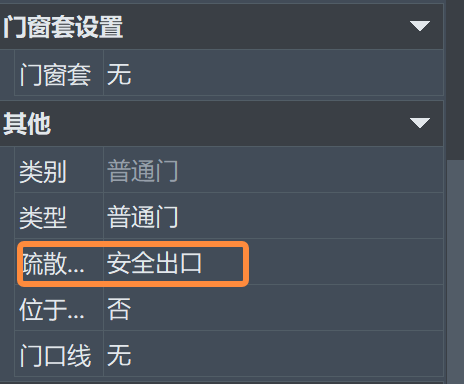

可拾取图纸中的门作为安全出口或防火疏散门。可在特性窗口查看门的特性，便于后续门窗表的统计。

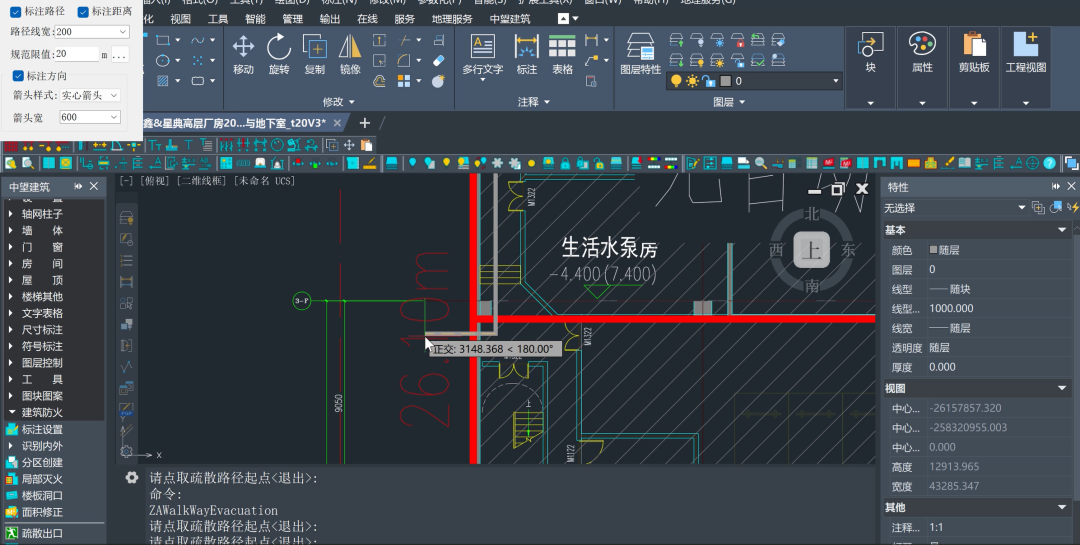

可创建疏散出口和路径，自动计算疏散距离，查找规范限值，并智能判断是否符合规范要求（超过规范限值会标红提示）。
教学视频
点击图片进入中望技术社区查看↓

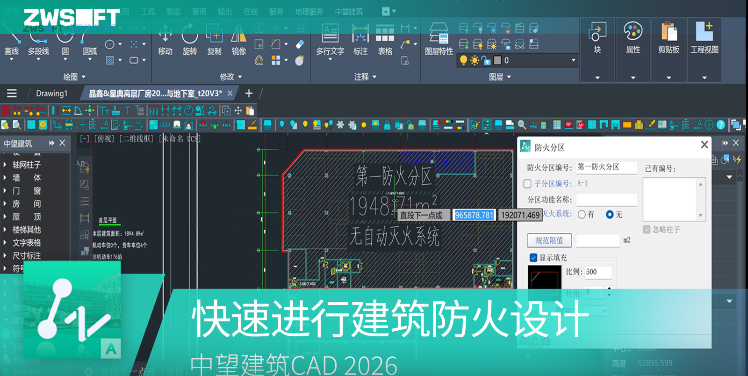

快速进行建筑防火设计
来源：中望软件技术
