自由模态分析中，为什么恰好有 6 个零频率刚体模态？

在有限元模态分析中，当我们不对三维模型施加任何约束（即自由-自由边界条件）进行求解时，结果中总会出现 6 个频率为零（或接近于零）的模态。这6个模态被称为 刚体模态。

很多工程师在初次接触自由模态分析时，可能会疑惑：为什么恰好是 6 个？不是 5 个，也不是 7 个？

本文将从数学公式层面，严谨地解释这一现象的本质原因。

一、从特征值方程出发

如《模态分析基础理论》所述，模态分析的本质是求解如下广义特征值问题：

其中：

•       为系统刚度矩阵 (      )
•       为系统质量矩阵 (      )
•       为固有圆频率
•       为模态振型（特征向量）
•       为系统总自由度数

该方程存在非平凡解 (    ) 的条件为：

求解此特征方程，可得到      个特征值     （    ）及其对应的特征向量     。

二、为什么频率必然是“零”？

2.1 刚度矩阵的物理意义

刚度矩阵      的本质是描述结构抵抗变形的能力。对于任意位移场     ，系统的弹性应变能为：

关键在于：刚体运动不产生变形，因此刚体运动对应的位移不产生任何应变能。

设      为一个刚体运动模式（平移或转动），那么它对应的应变能必为零：

由于刚度矩阵      是半正定的 (    )，则有：

2.2 将刚体模态代入特征值方程

将式 (5) 代入特征值方程（1）：

由于     ，可得：

因为质量矩阵      是正定的（质量不可能为零，    ），那么方程成立的唯一解只能是：

这就从数学上严格证明了：只要是刚体模态，其对应的固有频率必然为零。

三、为什么恰好是 6 个？

3.1 三维空间中的刚体自由度

这个问题要回归到我们所处的物理空间特性。一个三维空间中的自由刚体具有 6 个独立的运动自由度：

3.2 用数学语言描述

设结构中任一节点      的坐标为     ，刚体运动对应的位移场可统一表示为：

其中      为平移向量，     为（微小）旋转向量，     为节点位置向量。

展开得到节点      的位移分量为：

写成矩阵形式：

这里有 6 个独立参数     ，它们完整描述了三维空间中刚体的所有可能运动。

3.3  刚度矩阵“零空间”

由于上述 6 个刚体运动模式均不产生应变（即不引起单元变形），因此它们都满足：

这 6 个刚体模态向量是线性无关的（因为它们对应 6 个独立的运动方向），因此：

即刚度矩阵      的零空间维数为 6，也就是说      的秩为：

这就解释了：在特征值模态分析中，奇异矩阵      能够自然而然地解出且仅能解出 6 个零特征值（对应于 6 个进零频率模态）。而在常规静力学分析中，如果不加约束则会导致刚度矩阵奇异而报错无法求解。

四、数值计算中的工程表现

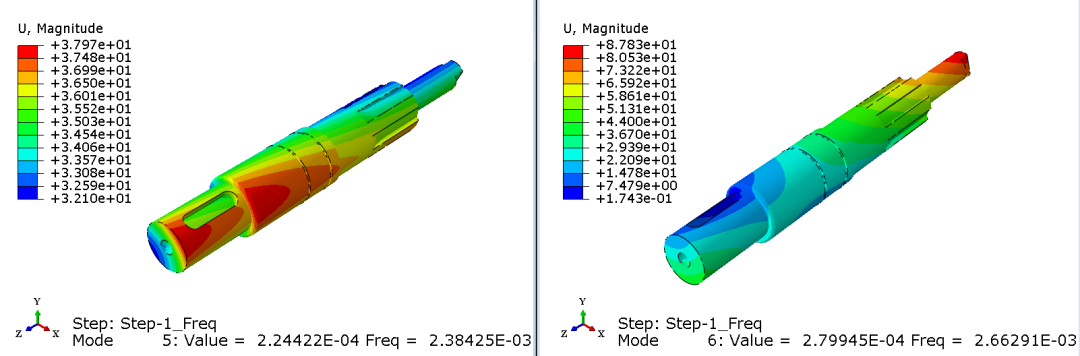

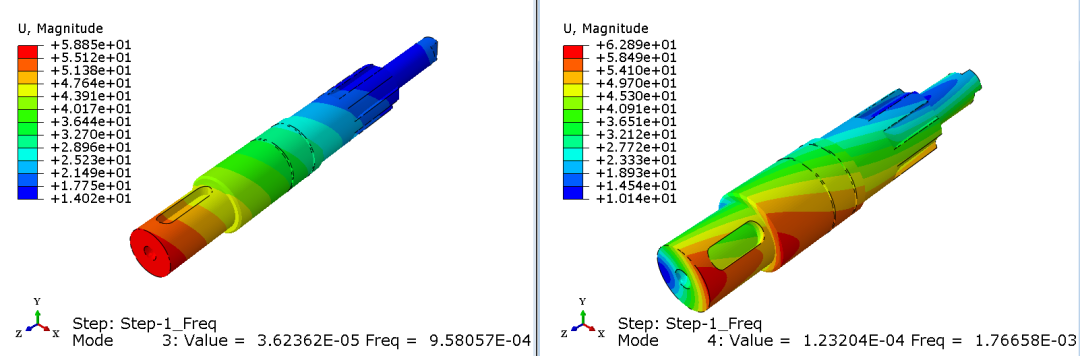

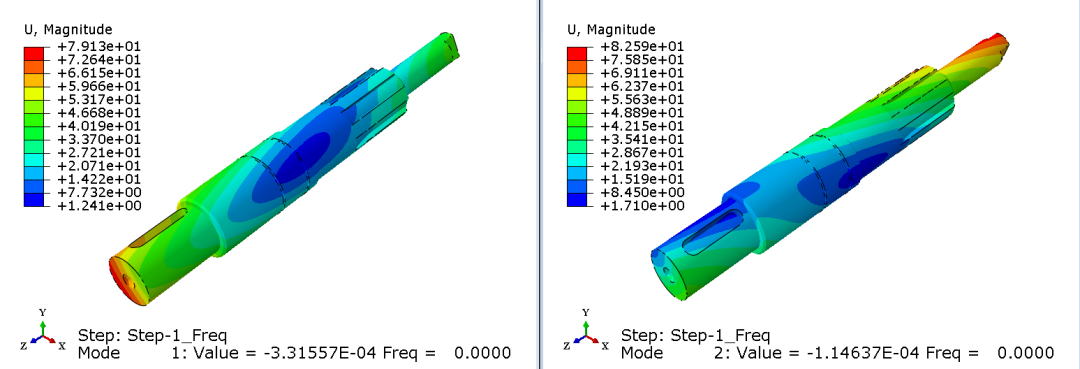

在实际的有限元软件（如 Abaqus、Ansys 等）计算中，由于计算机浮点数的数值截断与精度限制，解出的这 6 个刚体频率通常不会精确为 0，而是表现为一个极小的数值（多在      到      量级，个别存在微小负值）。

⚠️ 如何判断结果正确？

通常采用“量级对比法”作为判断准则：

如果前 6 阶所谓的“零频率”，相比于第 7 阶频率（真正的结构第一阶弹性模态频率）小了 3~4 个数量级以上：

在此条件下，即可确认计算无误。前 6 阶确系刚体模态，提取真实力学特征时直接从第 7 阶开始查看即可。

写在最后

一句话概括：自由模态分析中恰好出现的 6 个零频率模态，本质上就是三维空间中刚体的 6 个独立运动自由度在特征值数学矩阵中的真实映射。
