数据驱动下的飞行器气动优化
在现代飞行器设计中，静稳定性是一个关键性能指标。尤其在高低攻角（α）飞行条件下，设计目标往往相互冲突。如何在有限CFD资源下，快速找到兼顾多条件的“最优”气动外形，是工程师面临的一大挑战。
本文介绍一项基于modeFRONTIER、自动化CFD工作流和机器学习响应面模型（RSM）的研究，成功实现了对细长体飞行器尾部布局的高效优化。
一、三大设计变量
本研究聚焦于尾部两个关键结构的耦合效应：
船尾锥段长度（bt-taper）
船尾圆柱段长度（bt-cyl）
尾翼前缘位置（stab-le）

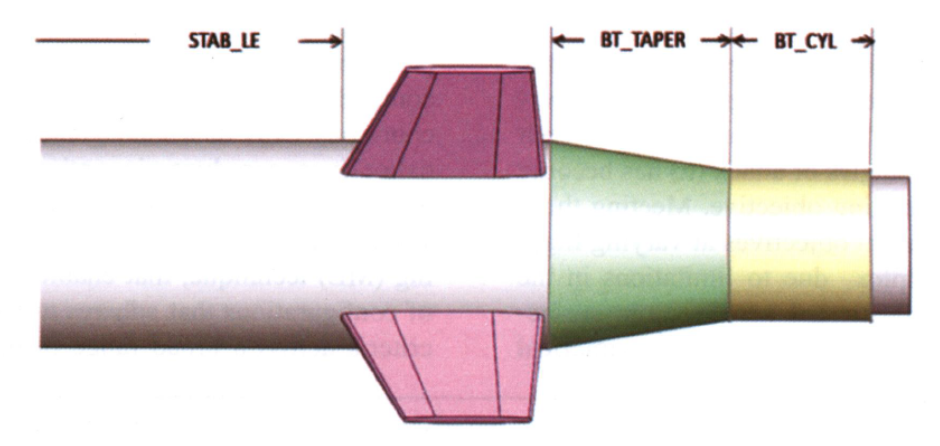

图1：飞行器尾部设计变量示意图
二、设计目标：两个冲突的飞行条件
条件 | 马赫数 | 攻角 | 静稳定性要求 | 优化目标 |
条件I | 1.2 | 2° | Xcp ≥ 10.6d | 最大化 Xcp |
条件II | 1.2 | 12° | Xcp ≤ 10.0d | 最小化 Xcp |
这两个目标通常难以兼顾。
三、自动化CFD工作流
研究团队通过in-house脚本将：
CAD参数化建模
MIME网格生成（约1500万网格）
CFD++求解器（RANS + k-ω SST）
集成到 ESTECO modeFRONTIER 平台中，实现了全自动化的优化流程。初始DOE采用 Uniform Latin Hypercube（ULH）采样，共16个设计点，每个设计在HPC上占用196核进行计算。

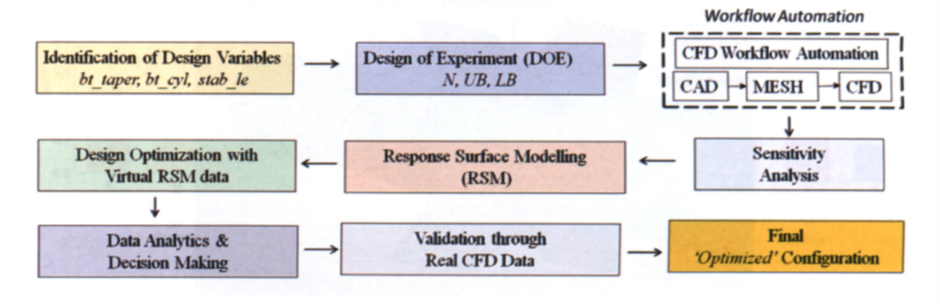

图2：整体优化工作流程图
四、初步结果：现实很骨感
在 α = 2° 条件下：16个设计中，14个满足条件I
在 α = 12° 条件下：仅2个设计满足条件II
同时满足两者的：只有1个设计
这说明传统DOE+CFD方法在冲突目标下的覆盖能力极其有限。
五、引入机器学习：基于RSM的优化
为进一步探索设计空间，研究团队基于已有CFD数据训练响应面模型（RSM），并使用modeFRONTIER中的H2O.ai Auto-ML自动机器学习算法。
RSM训练结果（seed=100）：
响应变量 | R²（训练） | R²（验证） |
CN | 0.954 | 0.997 |
Cm | 0.986 | 0.987 |

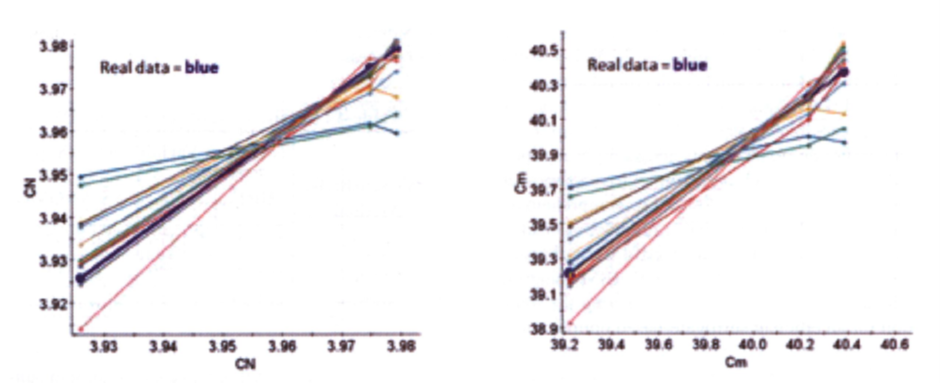

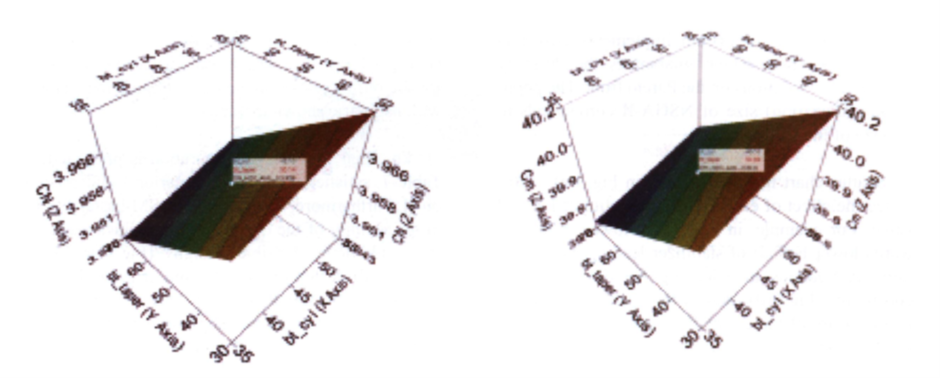

图3：RSM距离图 & 3D响应面图
六、优化结果：大幅提升可行性
在modeFRONTIER中采用 NSGA-II 优化算法，基于RSM进行100次虚拟评估：
89个设计满足α=12°的稳定性要求
可行性比例从 12.5%（CFD）提升至 89%（RSM）
最终推荐的“最优设计”如下：
设计变量 | 基线值(mm) | 最优值(mm) |
bt-taper | 70.0 | 61.8 |
bt-cyl | 55.0 | 39.7 |
stab-le | 1330.0 | 1310.9 |
该设计同时满足两个飞行条件的静稳定性约束。

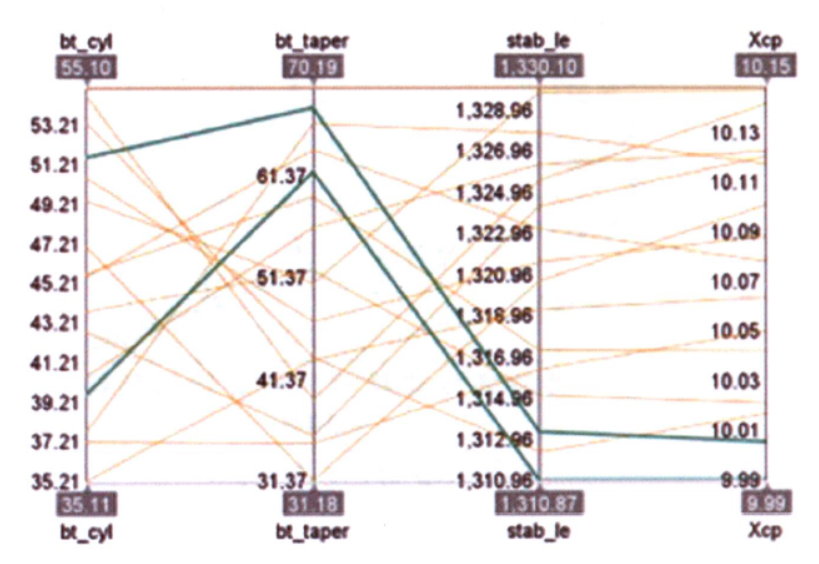

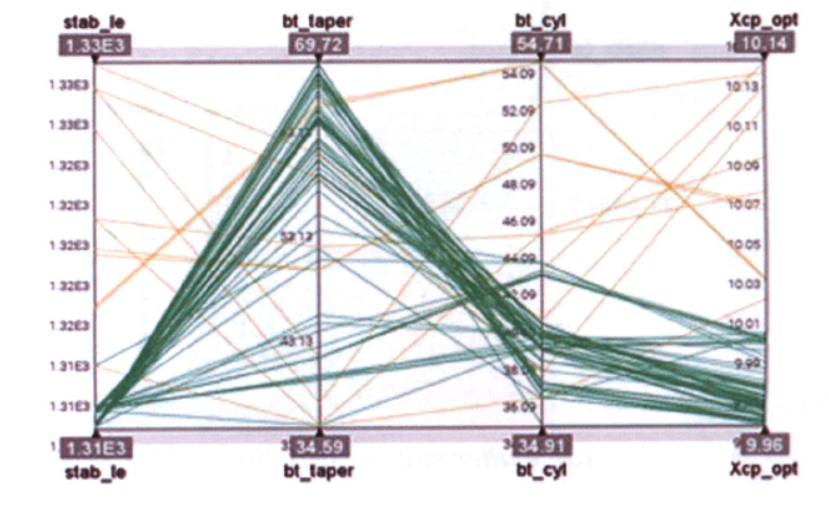

图4：平行折线图对比（CFD vs RSM）
七、结论与展望
本研究验证了modeFRONTIER + 自动化CFD + 机器学习RSM在高约束气动优
化中的有效性：
显著减少对真实CFD的依赖 大幅提升设计空间探索效率 成功获得同时满足多个冲突条件的“通用”气动布局
下一步工作将探索更多ML算法，提升在更低攻角条件下的预测精度，并构建覆盖多飞行条件的虚拟模型。
本文内容基于以下论文：
*Bhowmick S., Venkateshwaran T.S., Rama S. (2023). Data-Driven Aerodynamic Optimization of Coupled Fin-Stabilizer and Boat-Tail in Achieving Desired Stability Management Through an Automated CFD Workflow. Journal of Aerospace Sciences & Technologies, 77(3), 195-204.*
