高速电路最容易踩坑的设计：电源平面分割，分错了直接翻车！

大家好，我是EE小新。

在高速 PCB 设计里，电源平面分割几乎是每个人都会遇到的问题。
很多人下意识认为：电源分得越细，噪声就越小。
但事实往往相反——分错了，不但降不了噪，反而可能切断高速信号回流路径，让 EMI 更严重、板子更难调。

所以今天我们就来聊聊：
电源平面分割，到底该怎么分？哪些地方绝对不能乱切？

什么是电源平面分割？

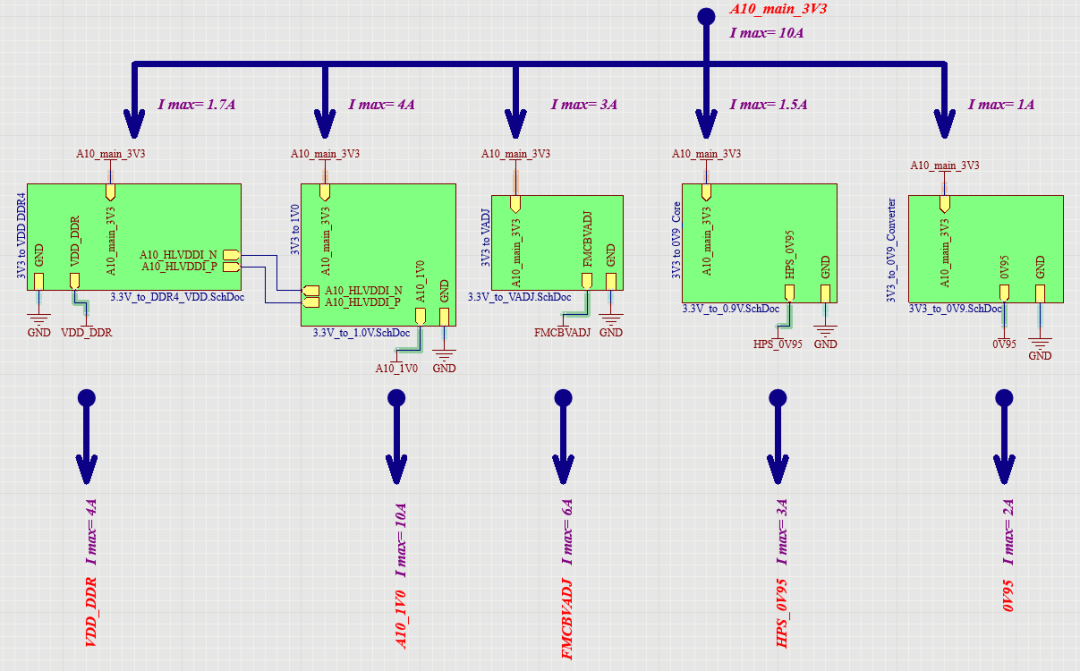

电源平面分割，指的是在 PCB 的电源铜皮上，把不同供电电压区域分开，例如：

• 3.3V

• 1.8V

• 1.5V

• 1.2V

• 1.1V

• AVDD

• DVDD




这样做的目的通常有三个：

1. 满足不同器件的供电需求

2. 隔离不同电源之间的噪声

3. 方便电源管理和布局布线

为什么很多工程师喜欢分电源？

因为它“看起来很合理”。

比如：

• 数字电路噪声大，模拟电路怕干扰
• FPGA、DDR、ADC、运放对电源要求不同
• 有些器件本来就需要独立电源域

所以很多人会想当然地把电源切开，希望：

• 数字电源不影响模拟电源
• 开关电源噪声不要乱跑
• 各个功能模块互不干扰

电源分割最大的风险：破坏回流路径

这是高速 PCB 里最关键的一点。

高速信号不是“只走正向线”，它一定会有回流电流。
而且这个回流电流，通常会沿着信号线下方最近的参考平面走。

如果你的高速信号下面是连续完整的地平面，回流路径就很短、很稳定。

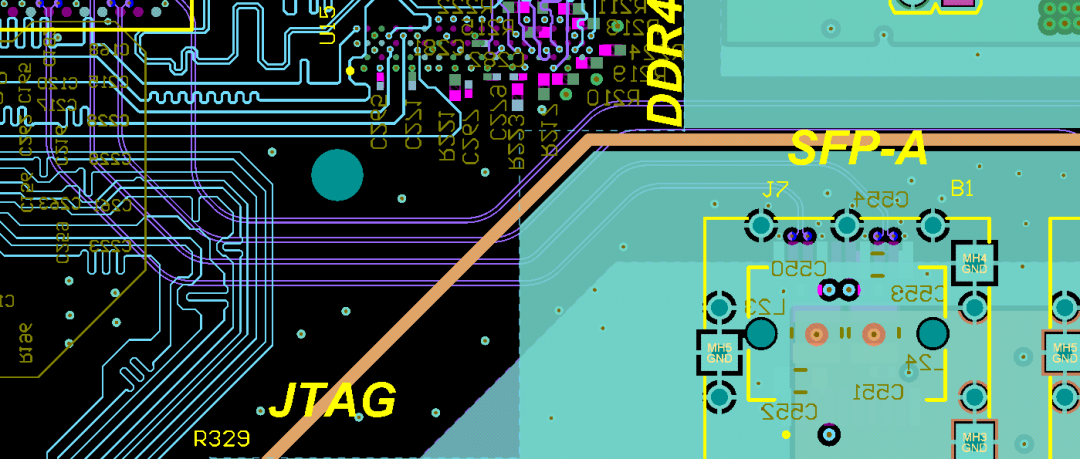

但如果信号线刚好跨过了电源分割缝，问题就来了：

• 回流路径被切断
• 电流不得不绕远路
• 环路面积变大
• EMI 增强
• 信号完整性变差

换句话说，
分割电源平面，可能会无意中给高速信号“挖坑”。

回流路径可以看前面一章：高速电路专题3--回流路径为什么比你想得更重要？

高速电路里，哪些地方最怕分割？

以下这些高速信号，最怕跨越电源分割缝：

• DDR 数据线、地址线、时钟线
• USB 差分线
• PCIe
• Ethernet
• LVDS
• 高速 SPI
• 各类高速时钟

这些信号有一个共同特点：
边沿快、频率高、对回流路径非常敏感。只要参考平面不连续，就容易出问题。

如何分割才合理？

1. 优先保证地平面完整

在高速 PCB 中，完整的 GND 平面优先级最高。

很多时候，最稳妥的做法不是切地，而是：

• 地层保持整板连续

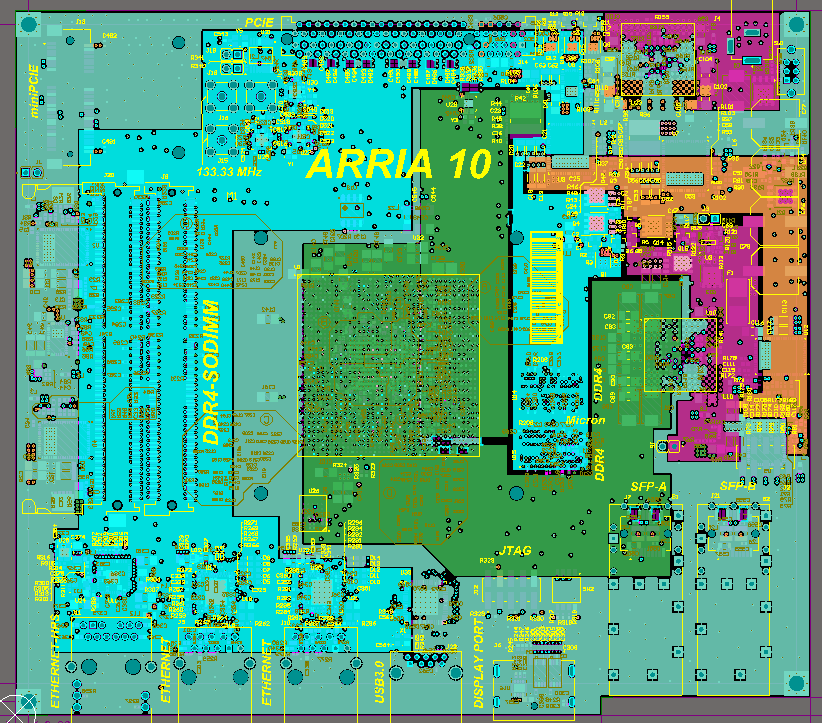

• 电源层按功能分区
• 通过磁珠、滤波、电容做局部隔离

这也是最常见、最稳的设计思路。

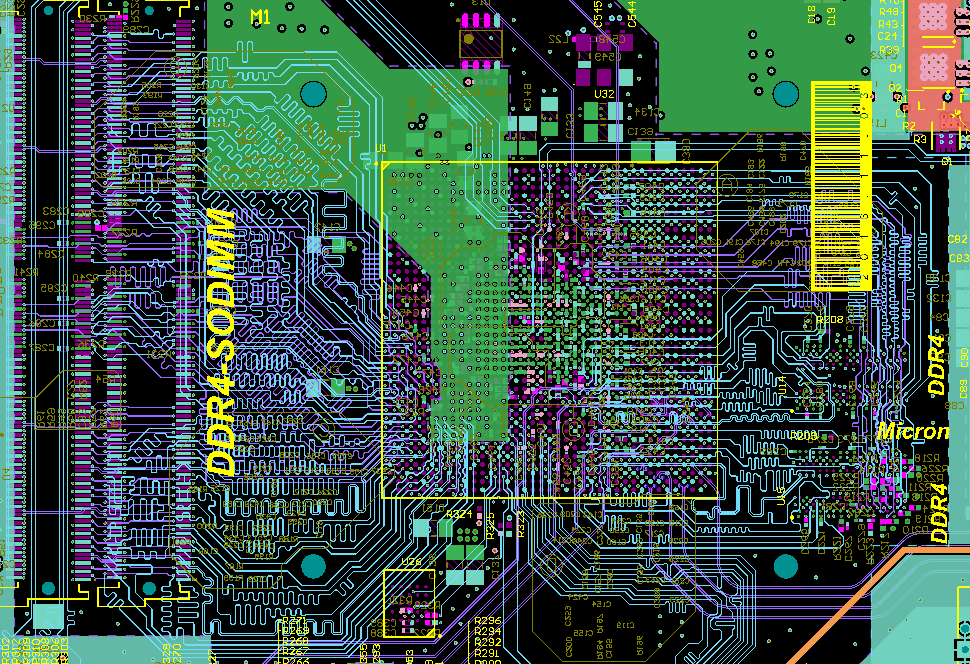

2. 电源可以分，但别切到高速信号下面

如果一定要分电源岛，要注意：

• 不要让高速走线跨过分割缝
• 不要让时钟线、差分线穿越电源岛边界
• 分割线尽量远离核心高速区域

3. 模拟电源、数字电源可以局部隔离

常见的做法包括：

• AVDD 和 DVDD 分开

• 模拟前端电源前加磁珠
• ADC 参考电源做单独滤波
• 敏感电路局部加去耦电容

4. 分割要配合去耦，不是单独存在

一个好的电源分区，离不开：

• 本地去耦电容
• 磁珠隔离
• 电源回路最短化
• 器件靠近供电点放置

否则电源即使分了，噪声还是会通过别的路径跑进来。

实战设计建议

如果你现在在做高速 PCB，可以按这个思路来：

第一步：先确保地平面完整

第二步：再看电源树，梳理清楚哪些器件需要独立供电，哪些可以共用。

第三步：检查高速线，确认所有高速信号下方有没有连续参考平面。

第四步：做局部隔离，需要时再使用磁珠、LC 滤波、独立电源岛。

第五步：最后再优化布局，把高噪声电源、敏感模拟电路、高速接口尽量分开。
