储能柜散热风扇怎么选？90%的人错在这3个参数！附实战流程
选风扇，不是“越大越强”，而是“刚刚好”
开篇场景：
“张工，新装的储能柜又报警了！温度直冲65℃！”
“不可能啊，我明明选了市面上风量最大的风扇，标称200多CFM呢！”
—— 这是在某项目现场的真实对话。结果拆开一看，风扇呼呼转，但柜子内部核心器件周围，空气几乎静止。
问题出在哪？
在储能系统选型中，很多人都有一种直觉——
风量越大越好、转速越高越猛、尺寸越大越稳
但大量实际项目恰恰翻车在：
参数理解错了，而不是风扇不够强。
今天我们就来聊聊：工程选型怎么做，哪些地方最容易踩坑。
01 选风扇，不是看一个参数，而是看“三角关系”
储能散热，本质是三件事的平衡：
风量 （CFM） —— 能搬走多少热量
静压 （Pa） —— 能顶住多大阻力
系统阻抗（风阻） —— 系统本身有多“难吹”
⚠️ 一个核心认知：风量 ≠ 实际风量
打个通俗的比方：
标称风量就像汽车的理论最高时速，在完美平直路面（零阻力）测出来的。
而储能柜里就像闹市区的早晚高峰：
有滤网（像红灯）
有防护网（像限宽墩）
有风道弯折（像急转弯）
有器件堆叠（像拥堵车流）
真实风量通常只剩30%~70%。
02 风量怎么选？从“热负载”反推
工程逻辑应该是：先算热，再算风。
简化模型：
功率损耗（W） = 发热量
允许温升（ΔT）
经验公式：所需风量 （CFM） ≈ 1.76 × 发热功率 （W） / 允许温升 （℃）
（注：此为简化估算，实际项目需考虑海拔、器件布局等因素）
储能系统典型参考值
| 场景 | 建议风量策略 | 大致CFM范围（每kW发热） |
|---|---|---|
| 小型电池包 | 低风量 + 均匀气流 | 30-50 CFM |
| 标准储能柜 | 中等风量（主流） | 50-80 CFM |
| 高功率PCS柜 | 高风量优先 | 80-120+ CFM |
⚠️ 常见错误：只看“最大CFM”，忽略系统阻力
结果： 标称117CFM → 实际可能只有60CFM

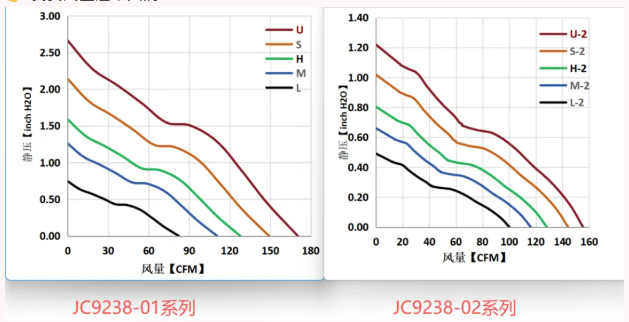

03 静压：被低估的“破风手”
很多工程师前期忽略静压，直到系统出问题。
静压是什么？
通俗说，就是风扇把空气“压”过障碍物的能力。高静压 = 力气大，能顶住阻力往里送风。
什么情况必须看静压？
只要出现以下任意一条：
✅ 有过滤网
✅ 有防尘结构
✅ 风道复杂（多个弯折）
✅ 器件密集（窄缝多）
👉 必须重点看静压，否则风都“憋”在进风口
静压决定什么？
能不能“把风吹进去”
不是吹出来就完事，而是克服阻力、形成有效气流。
结论：
有风阻 → 优先选高静压
无风阻 → 风量优先
04 尺寸怎么选？不是越大越好
尺寸影响三件事：
风量上限
静压能力
安装空间（以及整体布局）
常见尺寸逻辑
| 尺寸 | 特点 | 适用场景 | 典型静压范围（参考） |
|---|---|---|---|
| 80mm | 紧凑 | 小型模块 | 低-中 |
| 92mm | 平衡 | 局部散热 | 中 |
| 120mm | 主流 | 储能柜 | 中-高 |
| 172mm以上 | 大风量 | PCS / 大功率柜 | 高 |
⚠️ 常见误区：空间够就上大尺寸
问题可能出在：
风道不匹配（大风扇小出口）
气流短路（风刚吹出就被吸回）
局部热点未覆盖（风走捷径，热点吹不到）
结果：风很大，但温度还是高
更优思路：多风扇分布式布局
🌬️ 气流均匀，无死角
🔁 冗余设计（坏一个，系统仍可降额运行）
🛡️ 降低单点故障风险
实战案例：
一个原本用一个172mm大风扇的PCS柜，热点明显。改用 3个120mm风扇并联 + 导流板，整体温度下降8℃，噪音还低了3dB。
05 很多人忽略的关键：系统风阻
你可以把储能柜理解为：一个“风的管道系统”
风阻来源（按常见程度排序）
滤网（最大阻力源，尤其防尘等级高的）
防护网/百叶窗
设备之间的狭窄间隙
风道转弯/截面突变
经验判断：
有滤网 ≈ 风量损失30%~50%
高密度结构 ≈ 再损失20%+
真实设计公式：
标称风量 × 折损系数 = 有效风量
举个例子：
如果估算系统需要100CFM有效风量：
有普通滤网（折损0.6）→ 需选标称约167CFM
有高密结构+滤网（折损0.4）→ 需选标称250CFM
差距巨大！只看标称必然翻车。
06 选型实战逻辑（可落地流程）
Step 1：判断风阻等级
无滤网，风道简洁 → 低阻
普通滤网，少量弯折 → 中阻
高密封结构，多层滤网，密集器件 → 高阻
Step 2：确定风扇类型（电压、转速、轴承）
| 风阻 | 推荐类型 | 轴承建议 |
|---|---|---|
| 低阻 | 低速 / 低静压 | 含油轴承（成本优先） |
| 中阻 | 中速 | 滚珠轴承（寿命平衡） |
| 高阻 | 高速 / 高静压 | 双滚珠/流体动态轴承（高可靠） |
Step 3：尺寸选择与布局
空间优先匹配标准尺寸
避免单一大风扇，考虑 2-3个中小风扇阵列
加导流板/风罩，让气流走“该走的路”
Step 4：环境叠加判断（关键）
如果同时存在：户外 + 高湿 + 温差大易冷凝
👉 必须叠加：
IP68或IP67防水等级
防腐蚀涂层（如用于海边/化工厂）
可选：加热器防凝露（低负载时段）
07 选型决策流程图（文字版）
text
开始 │ ├─ 1. 计算热负载与所需有效风量 │ ├─ 2. 评估系统风阻（滤网/结构/风道） → 确定折损系数 │ ├─ 3. 计算标称风量需求 = 有效风量 / 折损系数 │ ├─ 4. 根据风阻高低： │ ├─ 低阻 → 选风量型风扇，尺寸可灵活 │ └─ 高阻 → 优先高静压风扇，再校核风量 │ ├─ 5. 确定安装尺寸与布局（单大 vs 多小） │ ├─ 6. 环境叠加：户外/潮湿/腐蚀 → 升级防护等级 │ └─ 7. 样机实测验证（关键一步，不能省）
如果实测温度仍偏高 → 返回Step 2重新评估风阻
08 真实选型逻辑总结
🌡️ 风量 → 解决“热量带走多少”
💪 静压 → 决定“风能不能进去”
📏 尺寸与布局 → 决定“系统上限与均匀性”
🛡️ 防护等级 → 决定“能用多久，多恶劣环境”
09 选风扇，本质是系统工程
储能散热不是：
❌ 买一个更强的风扇
而是：
✅ 让风在系统里“有效流动”
如果你只记住一句话：
有阻力先看静压，再谈风量
