GB 29743.2-2025电动汽车冷却液腐蚀测定标准解读与服务能力介绍

随着纯电动汽车技术向 800V 高压平台与超充方向演进，车辆热管理系统面临的工作环境日益苛刻。动力电池、驱动电机及电控系统的高效散热，高度依赖于液冷板及冷却管路系统的物理完整性。

为了满足高压部件的电气绝缘安全，现代电动汽车普遍使用低电导率冷却液。这类冷却液采用低 OAT 型技术，含少量硅酸盐或磷酸盐等缓蚀剂，以降低电导率同时保持防腐性能。然而，在实际运行工况中，根据标准规定，循环系统包含紫铜 (T2)、黄铜 (H70)、钢 (20)、铝合金等多种金属，电偶腐蚀风险确实存在。此外，为应对超充带来的高热负荷，冷却液在系统内的循环流速大幅提升。高速流体会对液冷板内部微通道产生强烈的机械剪切力，进而剥离金属表面的缓蚀保护膜，造成冲刷腐蚀与电化学溶解的叠加破坏。

上述腐蚀一旦引发点蚀或穿孔，将导致冷却液渗漏并侵入电池模组。由于泄漏的液体不可避免地会溶解杂质并导致电导率上升，最终可能引发高压电路短路，甚至诱发动力电池热失控。因此，科学评估并提升冷却系统的长效防腐能力，已成为行业亟待解决的核心课题。

1. 静态腐蚀试验方法（附录B）

静态腐蚀试验是验证冷却液化学配方与材料基础相容性的第一道防线。

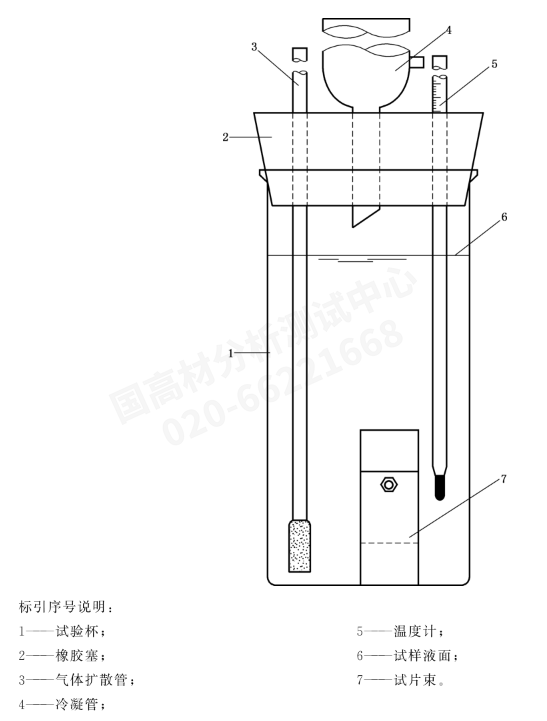

图1 试验组件的组装

测试原理与工况：将代表电车冷却系统使用的典型金属制成试片，经过打磨、清洗及精密称重后，按规定顺序组装成试片束。放入试验杯中，倒入750mL电车冷却液试样，移至加热设备上。试验需在80±2℃的高温下，以100±10mL/min的精确空气流量持续保持336±2h（14个昼夜）。

2.循环台架腐蚀试验方法（附录C）

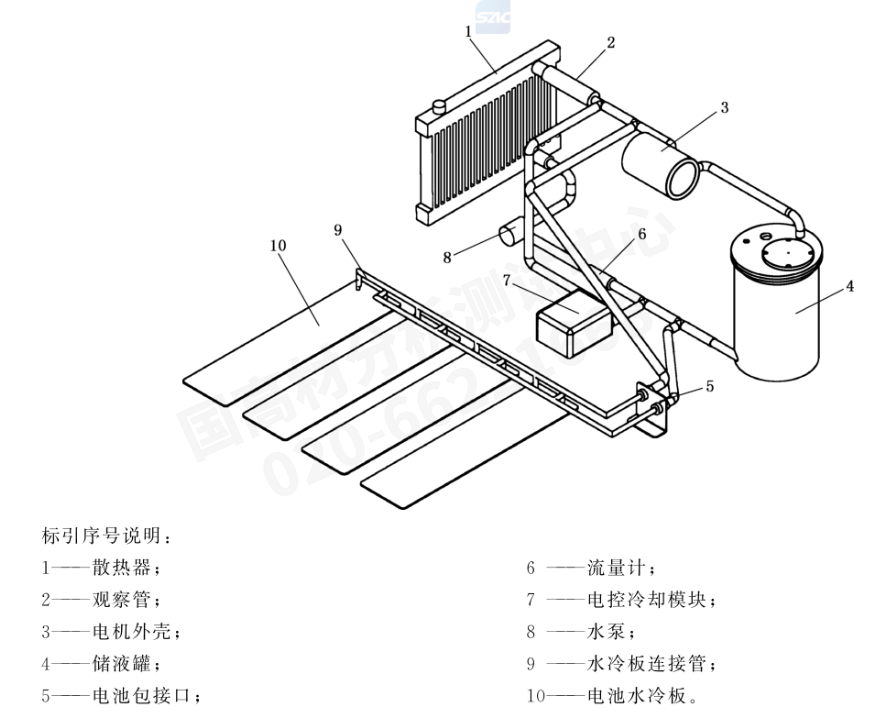

图2 GB 29743.2-2025 附录C 循环台架腐蚀试验装置示意图

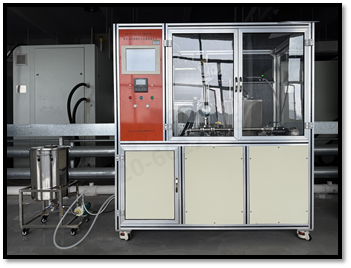

测试装置：根据标准图 C.1 的测试原理，测试装置为由储液罐、散热器、水泵、电池水冷板、电机外壳、电控冷却模块、电加热器及传感器等组成的封闭循环系统，连接管路采用三元乙丙橡胶管。将紫铜 (T2)、黄铜 (H70)、钢 (20)、ZL101A铸铝、3003铝、4043铝、6063铝等7种典型金属制成的试片组装成试片束，固定在储液罐内。

测试工况：循环系统需在80±2℃的恒定高温下运行，通过专用水泵驱动流体以15 L/min的大流量进行循环。装置必须在此工况下持续循环运行1064h±2h（约44.3天），以极限模拟全生命周期的机械剪切与冲刷腐蚀。

评价指标：长达1064h的测试结束后，需完成三项核心评价：

试片质量变化：所有金属试片的质量变化均被限制在±10mg/片以内。

内表面状态检视：深度检视系统各部件（如散热器、电池水冷板、电机外壳、电控冷却模块及橡胶管路）内表面，排查点蚀、缝隙腐蚀及沉淀结垢现象。

试验后冷却液性能测定：测定试验后电车冷却液的pH值（6.5-10.0，变化值±1.0）、电导率（≤300μS/cm）及氟离子含量。

国高材分析测试中心现已全面上线符合 GB 29743.2-2025 规范的测试设备，具备极高的长期运行稳定性和精准的温控、流控系统，可为上下游企业提供权威的第三方测试数据支撑。详细的设备测试能力、量程及送样要求如下表所示：

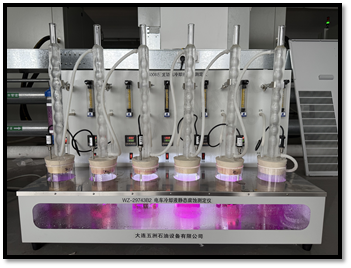

图3 静态腐蚀设备

随着新能源汽车热管理系统工作边界的不断拓展，冷却管路所面临的腐蚀挑战呈现出复杂的物理与化学交织特性。通过严格执行 GB 29743.2-2025标准中涵盖的静态与动态循环台架腐蚀测试，能够最为客观、真实地暴露冷却液在高温、大流量冲刷及多金属耦合环境下的长效防腐缺陷。
