Simulation 有限元分析实战（9）：混合单元组件的分析（2）

一、问题描述：

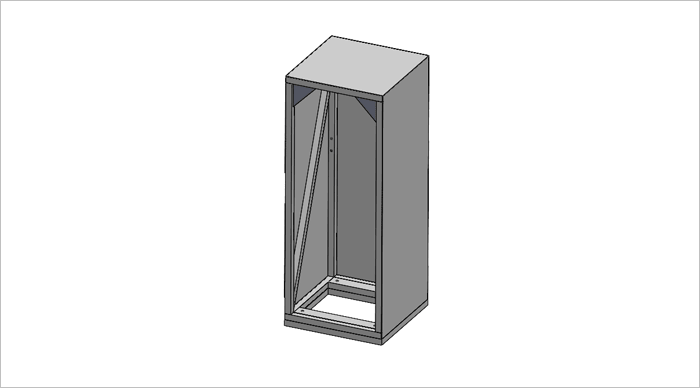

如下图所示，材料为Aluminum 5052 H32的一个柜子，承受着4450N的力，并在两个转角处的两个横梁上也作用着两个4450N的载荷。柜子底部沿着基座通过螺栓固定到地面。计算柜子在载荷作用下的强度是否满足要求。

方法：

1.打开下载的模型。

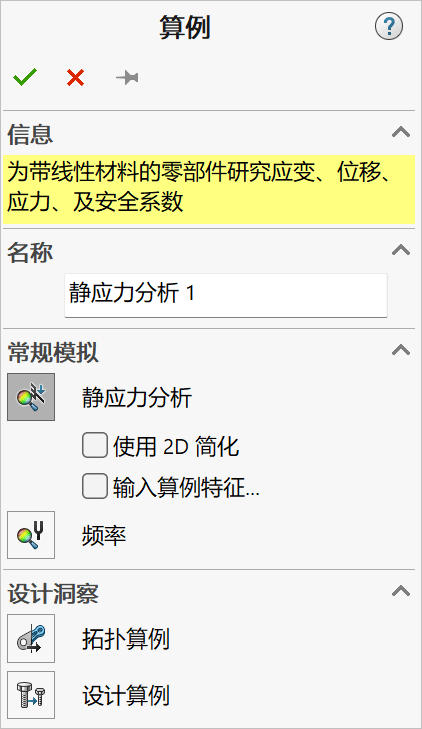

2.新建静应力分析算例，采用默认名称，如下图所示。

完成上述操作后，模型将切换至仿真环境。

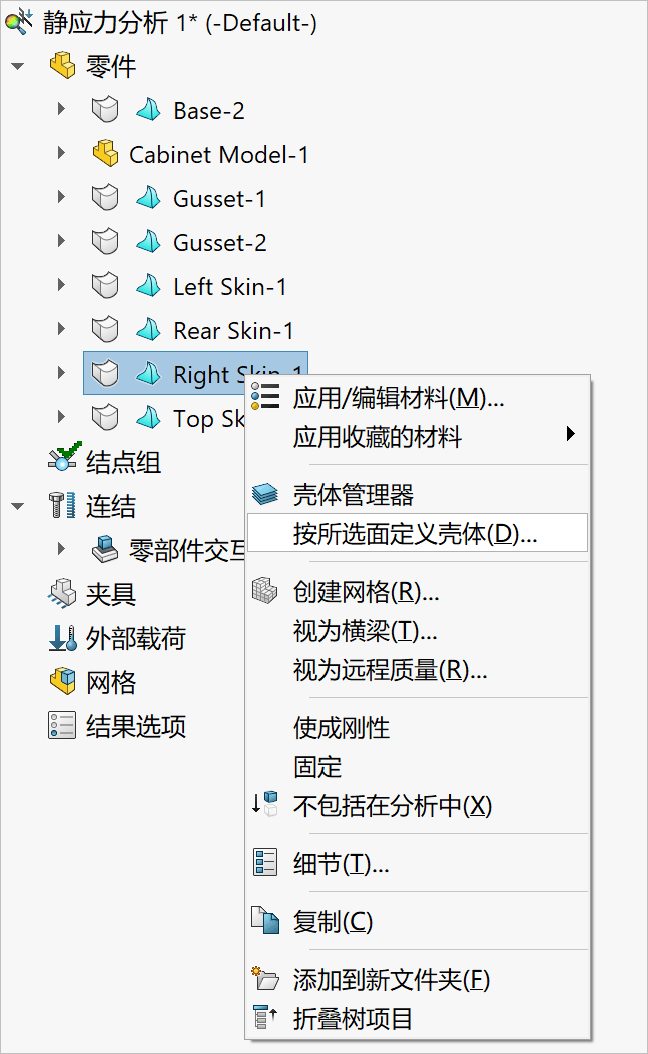

3.柜子的4个面（左右后上）和2个支撑板采用壳类型。点击相应的零件，然后鼠标右键选择“按所选面定义壳体”，如下图所示。

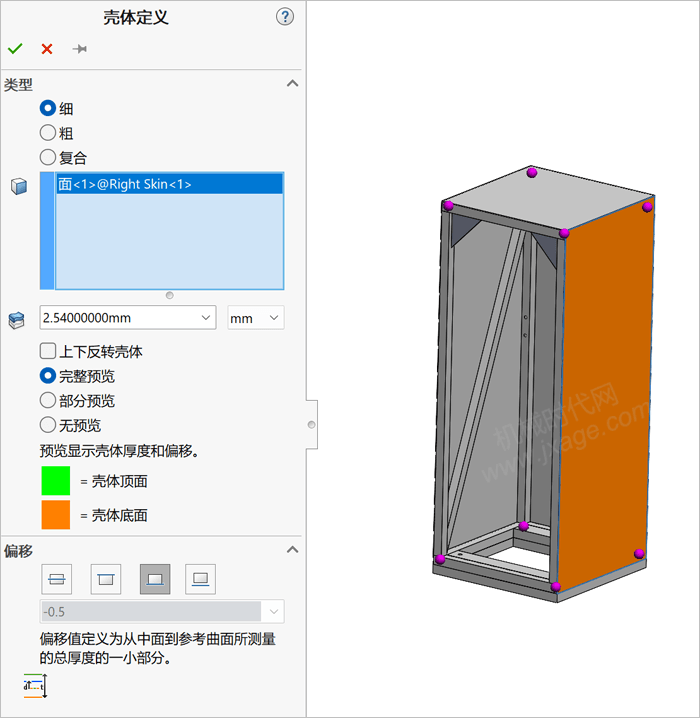

类型选择“细”，选择下图黄色的面，设置壳厚度为2.54mm。展开偏移选择，选择第3个选项。

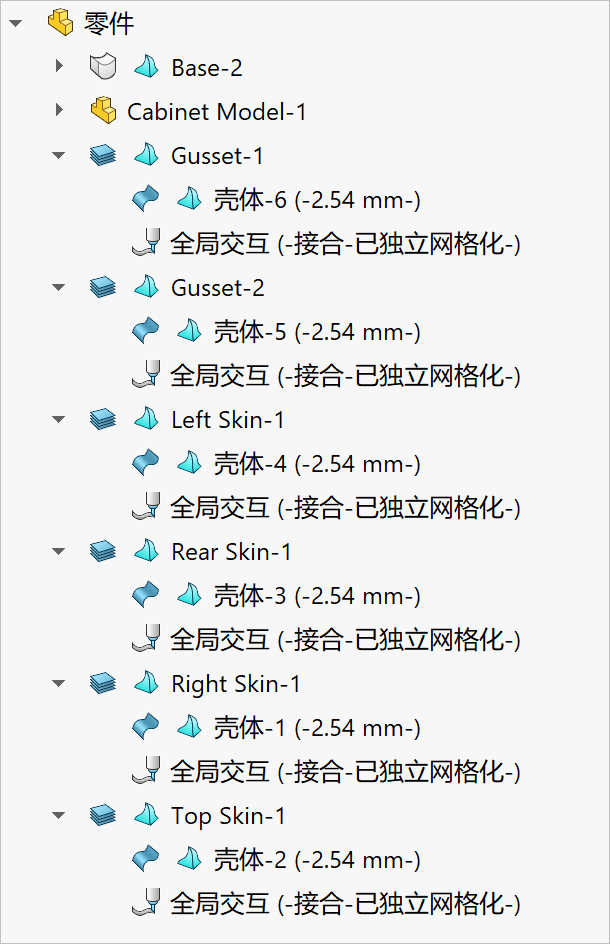

采用同样的方法对其他3个面和支撑板设置壳厚度，完成后如下图所示。

来源：SolidWorks技巧
