SolidWorks建模练习（133）：指环，拉伸还可以这么用！

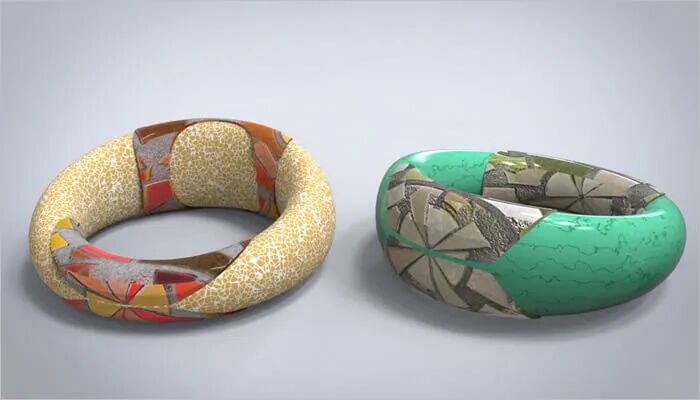

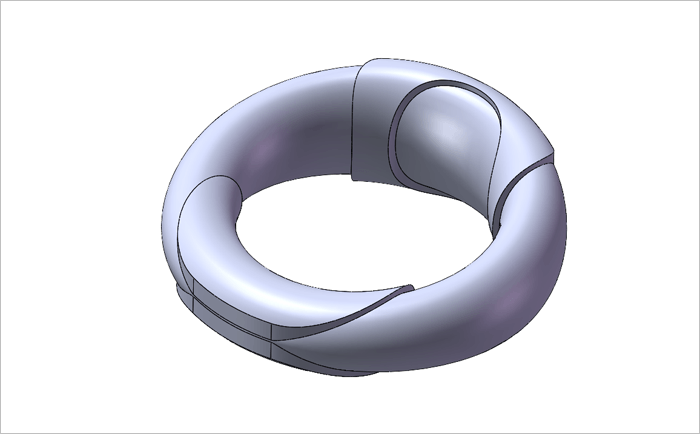

最终结果如下图所示：
方法：
1.点击草图绘制，选择上视基准面作为草图平面，绘制如下图所示的草图。
2.点击草图绘制，选择前视基准面作为草图平面，绘制如下图所示的草图。

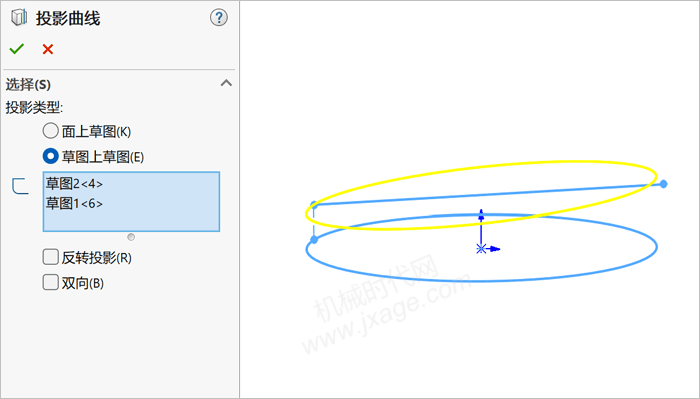

3.点击投影曲线，投影类型选择“草图上草图”，选择前面步骤创建的草图1和草图2，如下图所示。
点击勾号完成。

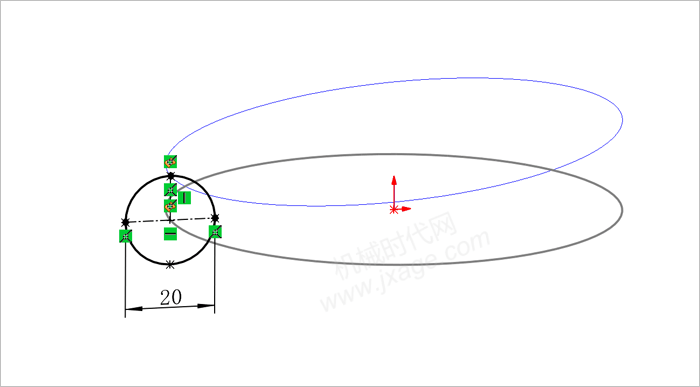

4.点击草图绘制，选择前视基准面作为草图平面，绘制如下图所示的草图。

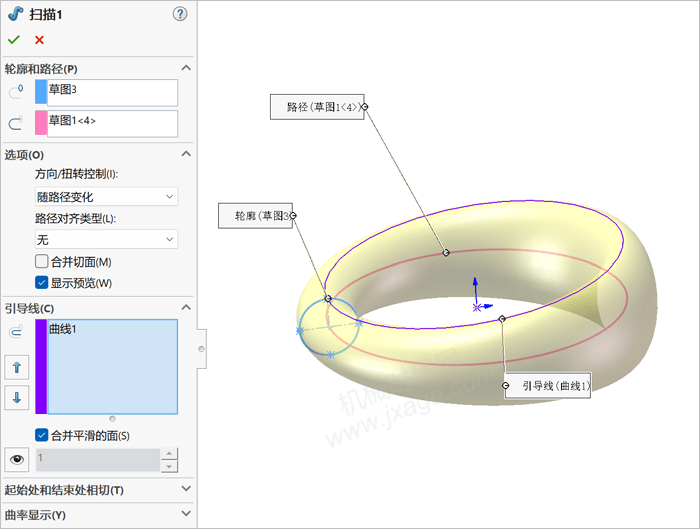

5.点击扫描，选择步骤1创建的草图1作为扫描的路径，步骤4创建的草图3作为扫描的轮廓，选择步骤3创建的投影曲线作为引导线，如下图所示。

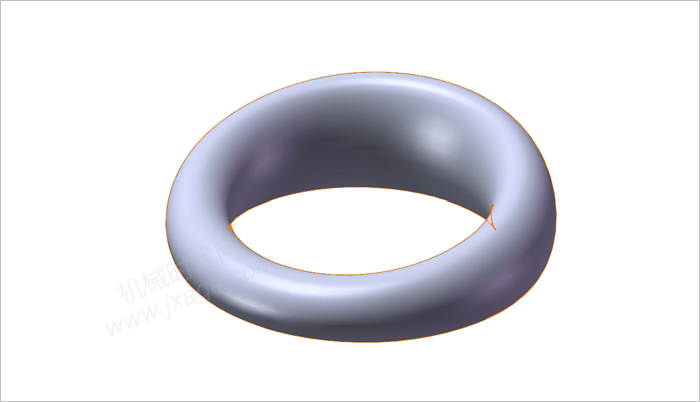

点击勾号完成。

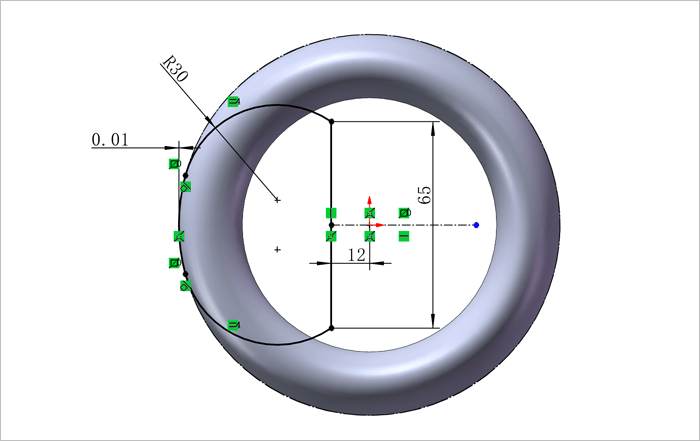

6.点击草图绘制，选择上视基准面作为草图平面，绘制如下图所示的草图。

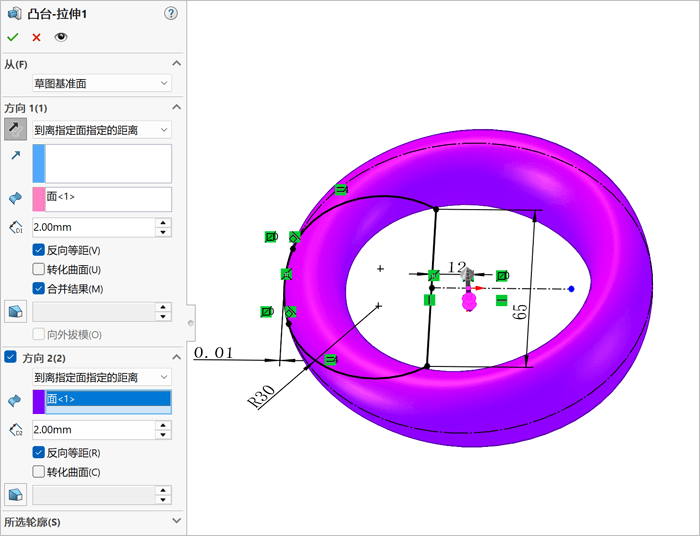

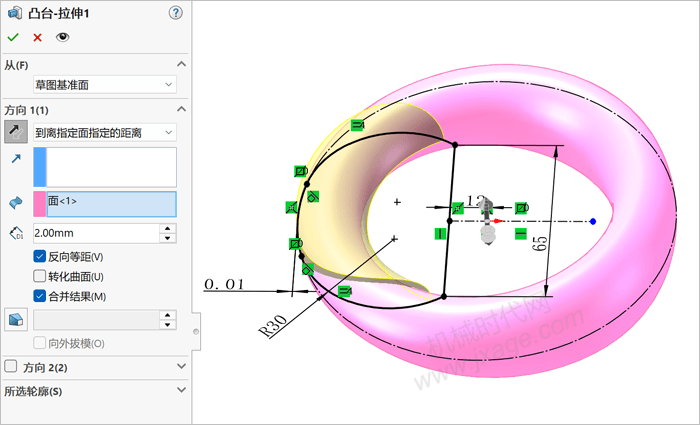

7.点击拉伸凸台/基体，选择上一步创建的草图作为拉伸截面，拉伸开始条件选择为：草图基准面，拉伸终止条件为：到离指定面指定的距离，参考面选择下图的粉红色面，距离为2mm，其他设置如下图所示。
勾选方向2，拉伸终止条件为：到离指定面指定的距离，参考面选择下图的紫色面，距离为2mm，其他设置如下图所示。
点击勾号完成。

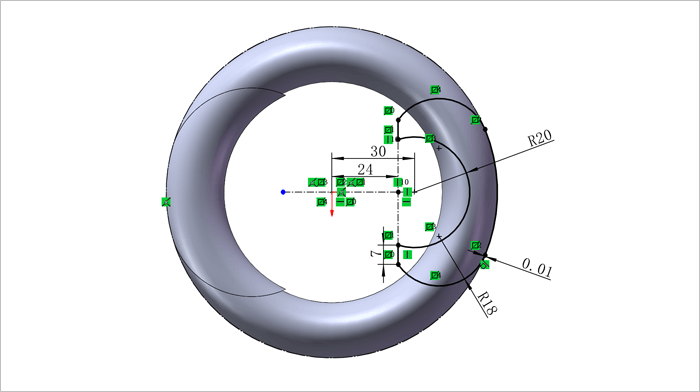

8.点击草图绘制，选择上视基准面作为草图平面，绘制如下图所示的草图。

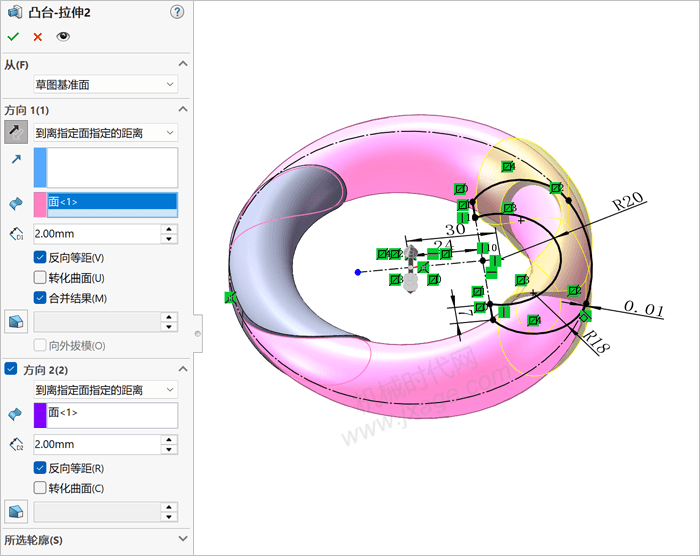

9.具体操作方法参考步骤7。
点击勾号完成。
10.完成渲染。
