正割模量Secant Modulus和弹性模量Tensile Modulus

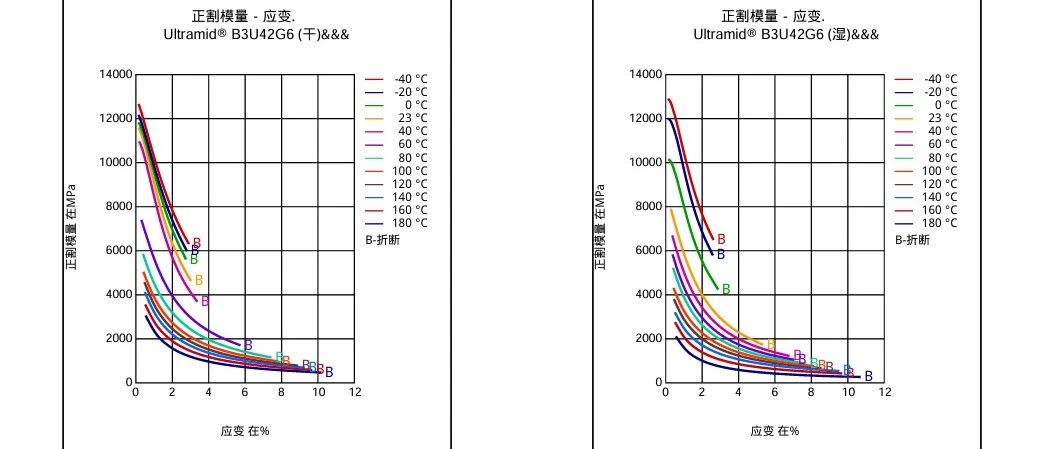

结合有时候查询材料参数，会看到Secant Modulus，翻译过来就是正割模量，如下图，那么到底是什么意思呢，跟弹性模量区别是什么？对于理想弹性材料，并且在小变形阶段，初始正割模量在数值上可以等于弹性模量。但在概念上，它们并不完全相同，尤其是在非理想弹性或大变形情况下。1. 核心概念定义弹性模量：通常指 杨氏模量。它描述的是材料在弹性变形阶段，应力与应变之间的线性比例关系，即 胡克定律 中的那个常数 E。它对应的是应力-应变曲线 原点附近线性段的斜率，是一个切线斜率的概念。σ = E * ε（在弹性范围内）在应力-应变图上，它是一条通过原点的直线的斜率。正割模量：指在应力-应变曲线上，任意一点 与 坐标原点 连线的斜率。E_secant = σ / ε它描述的是从开始加载到该点，应力和应变的平均“刚度”。2. 两者的关系与区别a) 对于理想线弹性材料（如弹簧钢、在小变形下的金属）：应力-应变曲线从原点到屈服点是一条笔直的直线。在这种情况下，任意点的正割模量都等于该点的切线模量（即杨氏模量E）。因此，初始正割模量 = 杨氏模量E。此时两者在数值上完全一致。b) 对于非线性弹性材料（如橡胶、生物组织等）：应力-应变曲线从原点开始就是弯曲的（非线性）。初始正割模量：特指应变趋于0时的正割模量。数学上，这就是应力-应变曲线在原点处的导数，也就是初始切线模量。对于许多材料，这个值也被称为弹性模量。在任意有限应变下的正割模量：例如应变为0.1时的正割模量，其数值会小于初始切线模量（对于上凸型曲线，如橡胶）。此时，正割模量不再是常数，而是一个随应变变化的量。c) 对于弹塑性材料（如金属，考虑其完整的曲线包括塑性段）：在初始的线性段，情况和a)一样，初始正割模量等于杨氏模量。一旦进入塑性变形阶段，例如在曲线上某点B，其正割模量（OB连线的斜率）会远小于初始的杨氏模量，因为产生了永久变形。3. “初始”二字的重要性初始正割模量：它排除了非线性或塑性变形的影响，试图捕捉材料在“零应变”附近的刚度响应。它的值是通过将初始线性段的斜率外推或通过极低应变下的测量得到的。在很多工程规范和学术文献中，特别是对于混凝土、土壤、复合材料等非线弹性材料，“初始弹性模量”指的就是这个“初始正割模量”或“初始切线模量”。在这里，术语的边界变得模糊，但概念上它想表达的就是“刚开始变形时的刚度”。总结对比表特性 弹性模量（杨氏模量） 正割模量 初始正割模量 定义弹性阶段应力-应变线性关系的常数（切线斜率） 曲线上任一点与原点连线的斜率 应变趋近于0时的正割模量 物理意义材料抵抗弹性变形的能力（刚度） 从开始加载到某点的平均刚度 材料在初始微应变下的刚度 是否为常数对于给定材料，在弹性范围内是常数 随所取点的应变不同而变化，不是常数 对于给定材料，是一个定值 在线弹性材料中等于 任意点的正割模量和切线模量 等于 杨氏模量 等于 杨氏模量 在非线性材料中通常指“初始切线模量” 小于初始切线模量（对于上凸曲线） 在数值上通常被视为该材料的“弹性模量” 结论：如果你讨论的是经典金属材料在弹性范围内，那么它的初始正割模量就是其弹性模量（杨氏模量），两者可以互换使用。如果你讨论的是橡胶、聚合物、混凝土、生物软组织等非线性材料，“初始正割模量”或“初始切线模量”通常就被定义为该材料的“弹性模量”。但此时的“弹性模量”已不再是常数，而是一个与测量应变范围相关的参数。在严谨的学术或工程语境中，最好明确说明使用的是 “切线模量”、“正割模量” 还是 “初始模量”，以避免歧义。们在概念上源自不同的定义，但在描述线弹性材料或非线性材料的初始刚度时，其数值指向同一个物理量。正割模量的物理意义核心物理意义：“平均刚度”或“整体刚度”正割模量最核心的物理意义，是描述材料从零载荷状态到当前载荷状态（或当前变形状态）的整个过程中，所表现出来的平均刚度或整体刚度。它回答的问题是：“为了达到目前这个变形程度，材料总体上平均有多‘硬’？”工程实用价值的体现正割模量的物理意义在实际工程中至关重要，因为它直接关联到设计和使用状态。设计刚度：工程师设计一个结构（如橡胶减震垫、桥梁支座）时，关心的是在预期工作载荷（或变形）下，结构的整体刚度是多少，以确保它不会太软（变形过大）或太硬（应力过高）。这个“整体刚度”就是该工作点对应的正割模量。简化计算：对于非线性材料，其应力-应变关系复杂，不能用简单的 σ = Eε 描述。但在特定工作范围内，工程师可以使用该工作点对应的正割模量作为一个等效的、平均的弹性常数，从而将非线性问题近似为线性问题来简化分析和计算。这是一种非常有效的工程简化方法。不同材料场景下的具体物理意义a) 对于线性弹性材料（如钢）物理意义：由于全程刚度不变，其正割模量始终等于杨氏模量。它代表了材料恒定不变的、固有的弹性刚度。b) 对于非线性弹性/超弹性材料（如橡胶）物理意义：材料的刚度随变形而改变。通常，橡胶在变形初期较软，随着拉伸变硬。例如，在拉伸应变 ε = 1.0 (100%) 时，正割模量 E_sec = σ / 1.0。这个值反映了橡胶从原长拉伸到两倍长的整个过程中，抵抗变形的平均能力。这个值对设计橡胶制品（如轮胎、密封圈）的载荷-变形关系至关重要。c) 对于弹塑性材料（如金属，加载至屈服后）物理意义：此时正割模量有了新的内涵——“退化刚度”或“损伤刚度”。当金属进入塑性阶段后卸载，会有永久变形。如果重新加载，应力-应变曲线会从原点沿新的路径发展。但在首次加载中，从原点到塑性区某一点的正割模量，衡量了材料经历了塑性损伤后，其整体刚度相较于初始刚度下降了多少。这个值在评估结构在经历超载（如地震）后的剩余刚度时非常重要。网络整理，仅代表个人观点，禁止商用来源：机电君
