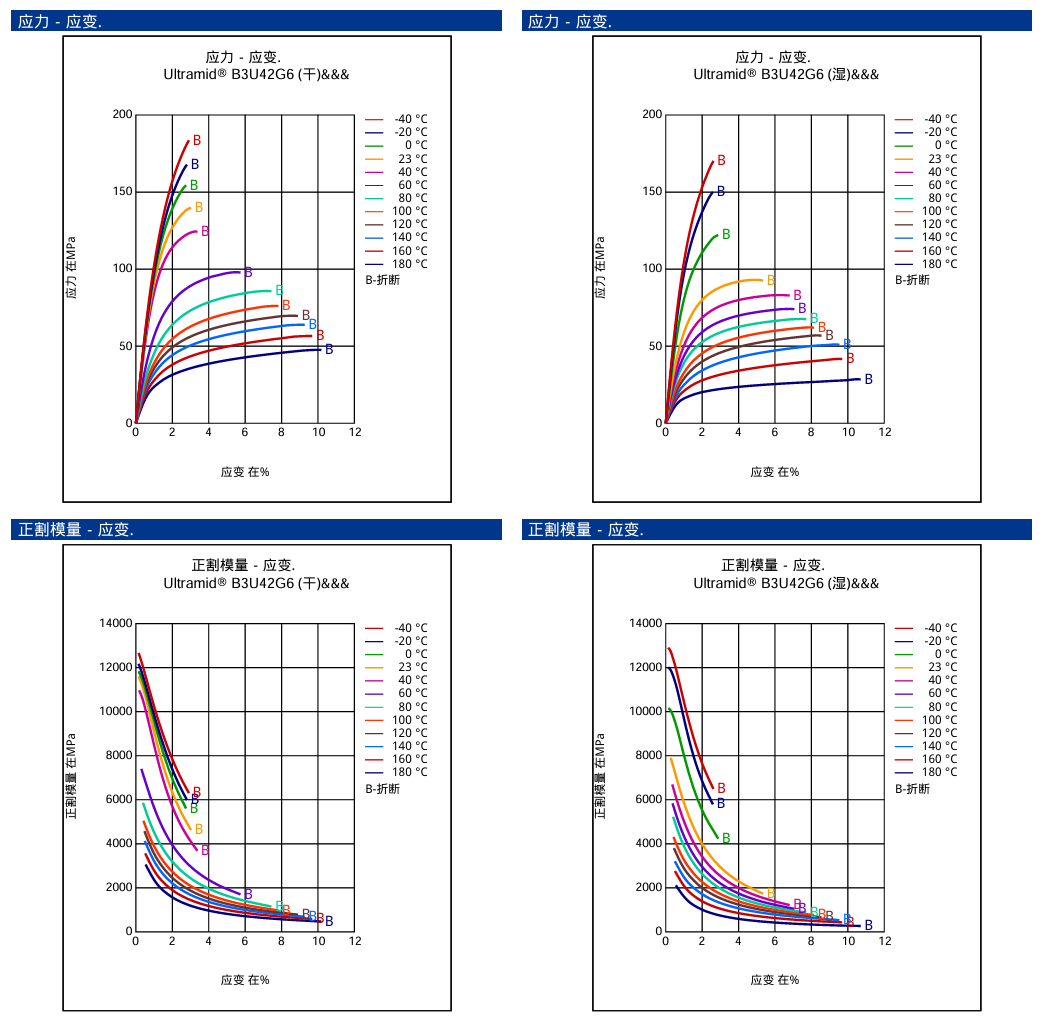

正割模量Secant Modulus和弹性模量Tensile Modulus

这是一个非常有趣且反直觉的现象！通常情况下，我们直觉上会认为在板材上掏孔会移除材料，从而削弱板材，使其更容易弯曲（刚度下降）。但在特定条件下，掏孔后刚度反而会变好。这里的“刚度变好”通常指的是抗弯曲刚度 提高了。原因主要可以从材料力学和结构力学的角度来解释，核心思想是：掏孔改变了材料的分布和力流的路径，从而更有效地抵抗变形。以下是几个主要原因，按重要性排序：1. 最重要的原因：形状优化与惯性矩的增加这是最核心的力学原理。板材的抗弯曲刚度（Bending Stiffness）与材料的弹性模量（E） 和截面惯性矩（I） 成正比。弹性模量（E）：是材料本身的属性，掏孔不会改变它。截面惯性矩（I）：这是关键！它描述了材料截面形状对抗弯曲的能力。材料距离中性轴越远，其惯性矩就越大，抗弯能力就越强。掏孔如何增加惯性矩？想象一块平整的矩形板材。当你对它施加弯矩时，其中部区域（中性轴附近）的应力很小，材料没有被充分利用。掏掉这些“低效”的材料，并将省下来的材料重新分配到远离中性轴的位置，就可以显著增加惯性矩。一定要看到重点：将省下来的材料重新分配到远离中性轴的位置一个经典的例子是工字梁：工字梁的腹板很薄，相当于在实心梁上掏掉了大量中性轴附近的材料。这些材料被集中到了远离中性轴的上下两片翼缘上。结果就是，用更少的材料，获得了比同等重量的实心梁高得多的惯性矩和刚度。在板材掏孔的语境下，虽然你没有“增加”材料，但通过移除低效材料，迫使载荷通过剩余的高效路径传递，等效于优化了截面的惯性矩。举例说明：假设你有一块长条形的板材，像一座桥一样两端支撑，中间受力。如果你在支撑点之间，沿着中性轴方向掏一排规则的长圆形孔或较大的圆孔，那么剩下的材料就形成了类似“桁架”或“腹板”的结构。力会主要通过孔洞上下两侧的“翼缘”来传递，这些翼缘离中性轴更远，从而提供了更大的惯性矩和刚度。2. 次要原因：应力分布与屈曲抑制抑制局部屈曲：对于薄板来说，在受压时容易发生局部屈曲（起皱），这会极大地降低其刚度和承载能力。掏孔（尤其是规则排列的孔）可以将一块大的、容易失稳的平板分割成一系列较小的、由孔间韧带连接的单元。这些 s maller 的单元更不容易发生屈曲，从而在整体上提升了结构的稳定性，表现为刚度的增加。优化力流路径：在某些加载情况下，掏孔可以像“导向器”一样，让内力（应力）沿着更直接、更高效的路径传递，避免了应力在低效区域的集中，从而减少了整体变形。需要注意的关键前提这种现象并非在所有情况下都成立。它通常发生在特定条件下：特定的载荷类型：最常见于弯曲载荷。如果是拉伸或剪切载荷，掏孔几乎总是会削弱板材。特定的掏孔方式：孔的形状、大小、位置和排列至关重要。毫无规则地乱掏孔，或者在不恰当的位置掏一个大孔，几乎肯定会降低刚度。科学的掏孔（如仿生学设计、拓扑优化）旨在实现上述的“材料再分配”。轻量化设计范畴：这个现象在追求“比刚度”（刚度与重量之比）的轻量化设计中尤为重要。目标是用最少的材料实现最大的刚度。掏孔后，虽然绝对刚度可能不如原来更厚更重的实心板，但单位重量的刚度（比刚度） 却大大提升了。有时，在总重量不变的前提下，通过掏孔来增加板厚，也能实现绝对刚度的提升。材料本身的性质：对于原本就很厚实、材料利用率高的板材，掏孔的正面效果可能不明显，甚至全是负面影响。现实世界的例子自行车车架：使用空心管而不是实心杆，在减轻重量的同时大大增加了抗弯刚度。飞机机翼和机身：内部有复杂的桁条和肋板结构，本质上就是在蒙皮上“掏”出了空间，形成了高效的受力结构。桥梁的钢桁架：明显的掏空结构，利用三角形稳定性和将材料布置在远离中性轴的位置来获得巨大刚度。I-Beam（工字梁）：如前所述，这是最经典的例子。总结总而言之，板材掏孔后刚度变好，主要不是一个材料本身的魔法，而是一个结构设计的胜利。它通过：移除中性轴附近利用率低的材料，迫使载荷由离中性轴更远的、效率更高的材料来承担，从而增加了截面的惯性矩，最终提高了抗弯曲刚度。 这是一种“把好钢用在刀刃上”的智慧。截面惯性矩是什么一、一句话概括截面惯性矩是衡量一个物体的横截面形状抵抗弯曲变形能力的几何参数。它描述的是：材料在截面上的分布，离形心（中性轴）越远，抵抗弯曲的能力就越强。二、一个生动的比喻：掰尺子想象一下你手里有一把塑料尺子。情况A（容易弯）：你把尺子平放着，尺面朝上。用手一压，它很容易就弯了。情况B（不容易弯）：你把尺子立起来，尺边朝上。同样用手压，它非常难弯曲，感觉“很硬”。请问：尺子的材料变了吗？ -> 没有，还是那把塑料尺子。尺子的横截面积变了吗？ -> 没有，无论是平放还是立放，截面积都是（长×宽）。那为什么抗弯能力天差地别？答案就是截面惯性矩变了！当你立起尺子时，大量的材料分布在远离中性轴（想象成穿过尺子厚度中心的一条水平线）的上下两侧，这使得它的截面惯性矩大大增加，因此刚度变得非常好。三、深入解释：为什么距离如此重要？当梁弯曲时，会发生以下情况：一侧的材料被拉伸（受拉）。另一侧的材料被压缩（受压）。正中间有一条线，既不被拉长也不被压缩，叫做中性轴。材料抵抗弯曲的本质，就是抵抗这种拉伸和压缩。离中性轴越近的材料，被拉伸或压缩的量很小，“出的力气”也小，利用率低。离中性轴越远的材料，被拉伸或压缩的量很大，像一根被强力拉长的弹簧，能产生很大的内力来抵抗变形，“出的力气”大，利用率高。四、经典例子：工字梁实心矩形梁：材料很多，但大部分材料都在中性轴附近，这些“中间部分”对惯性矩的贡献很小，是低效的。工字梁：它把中性轴附近那些“低效”的材料掏掉了，然后把省下来的材料集中放在远离中性轴的上下两个翼缘上。虽然工字梁用的材料比实心梁少，但它的截面惯性矩 I 却可以大得多，因此它的抗弯刚度也大得多，或者说，在同等重量下，工字梁要“硬”得多。你的“板材掏孔”原理与此完全一样：通过掏掉低效区域的材料，形成了类似“工字梁翼缘”的受力结构，从而提高了整体的惯性矩和刚度。五、总结要点它不是材料属性：惯性矩只与横截面的形状和尺寸有关，与用什么材料（钢、木头、塑料）无关。它决定抗弯刚度：梁的抗弯刚度 = 材料的弹性模量 (E) × 截面惯性矩 (I)。E 代表材料本身难不难变形，I 代表形状好不好抵抗弯曲。核心法则：要想提高惯性矩，不需要盲目增加材料，而应该尽可能地把材料布置在远离中性轴的地方。网络整理，仅限内部分享，禁止商用来源：机电君
