卫星结构与热控实战速通手册！24个高频仿真与设计问题全解（上）

详细信息

作者优秀: 优秀教师/意见领袖/博士学历/特邀专家/独家讲师
平台推荐: 内容稀缺

仿真圈

4月前浏览1180

点击文尾阅读原文查看

作者 | 星卓仿真秀优秀讲师

首发 | 仿真秀App

导读：大家好，我是星卓，在航天领域摸爬滚打十几年，从微小卫星到大型平台，我主导和参与过十余个型号的力热设计与仿真。目前，我已在仿真秀官网，为航天研发工程师搭建了一套系统化卫星结构设计仿真技术体系。涵盖卫星结构设计、卫星结构力学、卫星热控设计、卫星热力耦合分析和卫星微振动分析等核心课程均已全线上线，收获了业内同行的高度认可与一致好评。

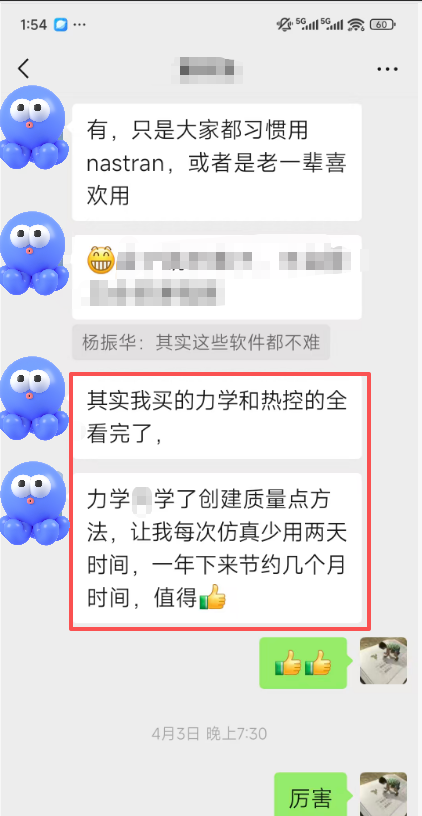

用户反馈：卫星结构力学设计课程让他一年节约几个月时间

录制课程时，我反复问自己：怎样才能让一个新人，用最短的时间，真正具备上岗即用的能力？答案一直很明确——跟着真实项目做一遍，在实操中摔打，在提问中消化。这篇文章，我想先把这套高效成长的路径讲透，再把我这些年被问得最多、最常见的设计与仿真共24个典型问题，逐个掰开揉碎给你看。

如何高效快速地掌握卫星结构与热控设计

——实战为王，社群为盾

传统的航天器结构、热控教学，常常先堆砌轨道力学、弹性力学、传热学公式，学了大半年还是不敢碰一个真实星体。我主张的路径完全不同：以一套典型的卫星任务为牵引，直接从方案设计干到详细仿真，用八周时间带你走完工程全流程。

用一门课程“长”出一颗完整的卫星

课程里，我给出了一颗50kg级遥感微纳卫星的顶层需求：轨道高度600km太阳同步轨道，包络限制、运载火箭的基频要求、载荷散热边界等。你拿到的不是零碎知识点，而是一份“设计任务书”。接下来的每一课，你都要动手完成对应阶段的工作：

（1）结构线：确定主承力构型（为什么选箱板式而不是桁架式？）→载荷布局与质量属性分配→建立初始有限元模型→模态分析与基频迭代→正弦/随机振动响应分析→强度校核与安全裕度→释放冲击校核→质量减重优化。

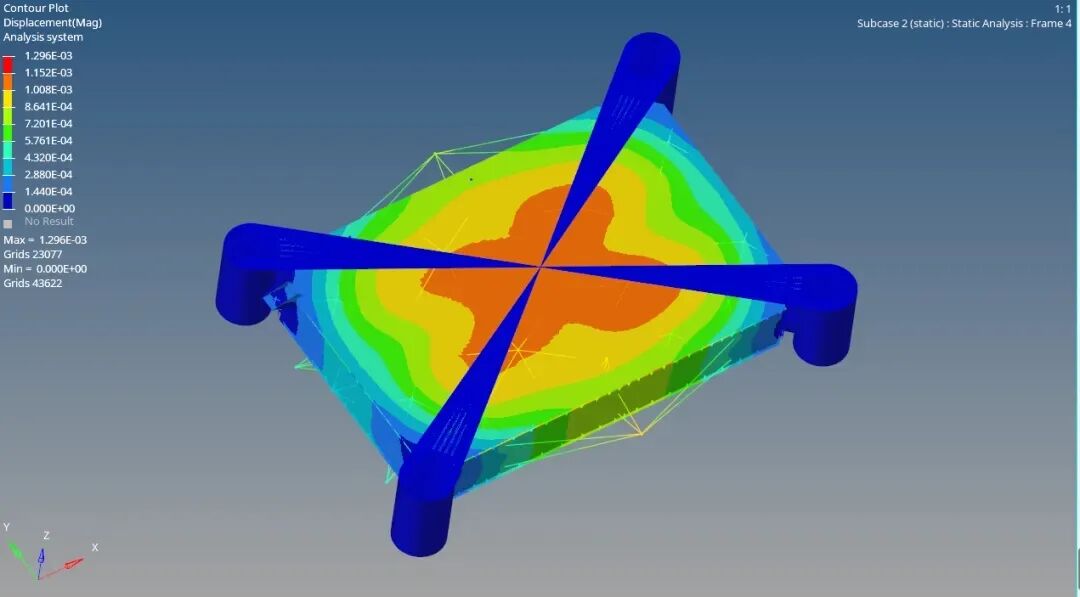

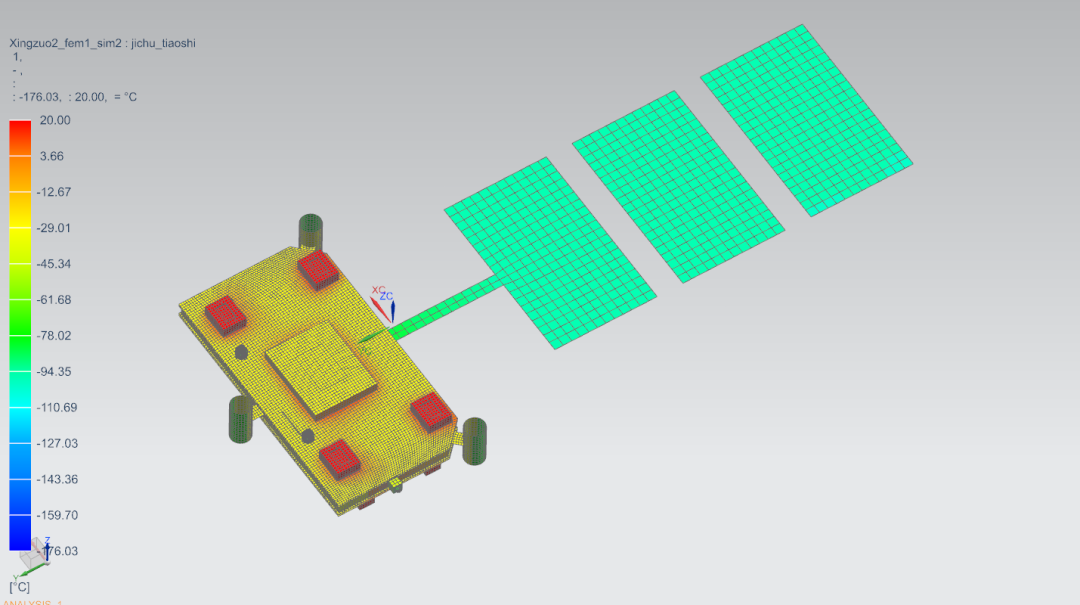

（2）热控线：轨道外热流计算→整星热节点模型建立→极端工况定义（高温工况、低温工况）→散热面与多层隔热组件布局→热管/导热索等效建模→瞬态热分析→主动加热器功率与控温策略→热变形映射。

关键不在“看懂了”，而是你亲手提交过一次模态分析报告、一份散热面热平衡计算书。哪怕第一次边界条件设错、第一轮热模型发散，也远比听十节理论课收获大。

把项目分解成“必须交付的作业”

每完成一个关键节点，课程会要求你输出对应交付物。例如结构设计完成时，你需要提交带有螺栓预紧力连接、蜂窝板等效属性的整星有限元模型；热控方案设计后，你要给出覆盖全周期的瞬态温度曲线，并说明所有组件的温度是否在指标内。交付压力会让你不得不去抠每一个参数的含义，也正是在这个过程中，你才能真正理解阻尼比0.02和0.03对响应结果的本质影响。

不懂随时群里提问，带着具体问题学习最高效

一个人的卡壳可能会卡掉三天的热情，但在课程专属社群里，有一起学习的同行，有往期优秀学员，还有我本人的驻场答疑。你在建模型时发现模态频率总是上不去、瞬态热分析怎么都收敛不了，直接在群里贴模型截图、报错信息、边界设置。这种“遇到问题—精确描述问题—立马得到经验反馈—修正再试”的闭环，是成长最陡峭的曲线。很多学员说，光是旁听别人的问题与回复，就已经收获了半本技术备忘录。

当你在项目实战中把全流程跑通一遍，再回头看那些原本令人畏惧的力学、热学公式，会突然发现它们都变成了活生生的设计准则，这才是真正掌握了卫星结构与热控。

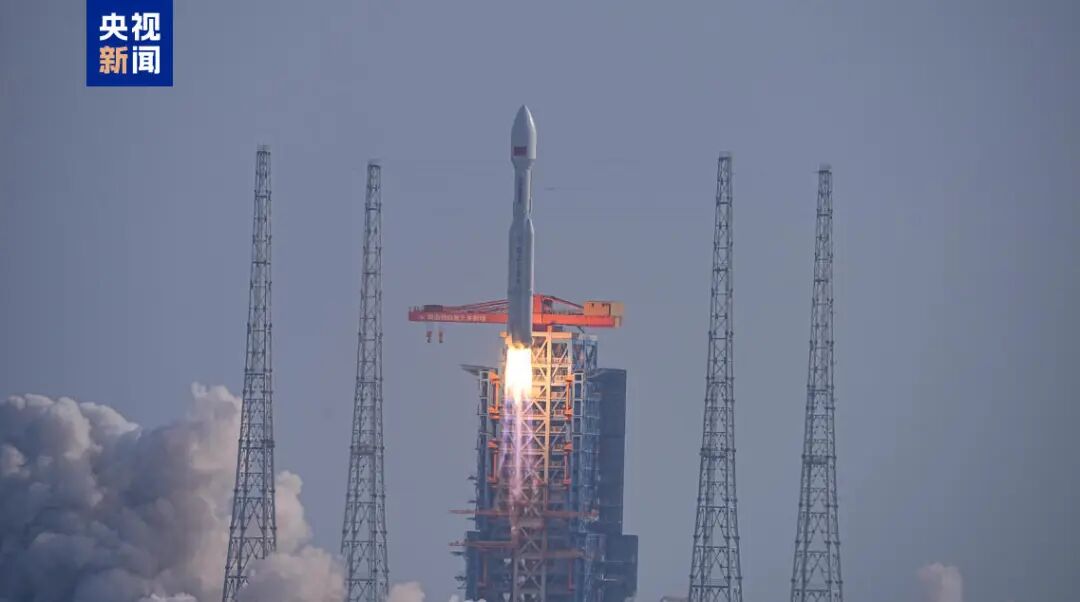

12月6日15时53分，我国在海南商业航天发射场使用长征八号甲运载火箭，成功将卫星互联网低轨14组卫星发射升空，卫星顺利进入预定轨道，发射任务获得圆满成功。

卫星结构设计仿真—最常见问题详解

接下来，我把课程中、VIP社群里反复出现的典型疑难，凝练成结构12问、热控12问。由于篇幅太长，本文仅介绍卫星结构设计仿真常见问题12个，热控设计12个问题请关注下一篇文章。这些问题几乎涵盖了从入门到独立设计会遇到的核心卡点，每一条答案都力求直击要害、可直接指导工程。

Q1：模型明明画好了，一提交计算就报错“刚度矩阵奇异”或者“ERROR:elementdistorted”，怎么回事？

答：刚度矩阵奇异，95%的情况是因为模型存在机构自由度——部分零件没有被充分约束。先用软件里的“自由体模态”检查，看前6阶频率是否接近0。如果出现机构振型，去检查：①连接面的绑定关系是否遗漏；②螺栓连接处是否只连了螺栓没连接被连接件；③导入装配体时有没有零件只“摆在”上面但其实没有网格连接。单元畸变报错，多半是自动网格在某处生成了极端的尖角或负体积单元。去Mesh模块查单元质量统计，按“翘曲度”“雅可比”排序，把最差的几个单元所在区域找出来，手动局部加密或切分几何体重新划分。

Q2：做模态分析，设完约束点了提交，半小时没反应，算得特别慢怎么办？

答：先检查模型自由度总数。初学者容易把整个装配体用四面体自由划分，一个小螺栓就十几万节点，整个星体几百万自由度，算不动很正常。优化策略：①用壳单元和梁单元替代实体，能降2-3个数量级；②蜂窝板用等效正交各向异性壳，不要实体建模；③把不参与主传力的小特征（倒角、小孔）抑制掉。课程第一版模型控制在10万自由度以内，后面需要精细校核时再局部子模型加密。

Q3：为什么我施加了重力加速度，频率没有任何变化？

答：模态分析求解的是结构固有频率，它只与质量和刚度分布有关，与外部载荷无关。重力加速度是外载荷，它影响的是静力变形和预应力状态。如果你要考虑重力带来的应力刚化效应对频率的影响（对大型柔性结构才明显），需要在“预应力模态分析”流程中先做静力分析再求模态。但常规卫星尺寸刚体频率很高，重力影响微乎其微，不用管。

Q4：正弦振动响应分析，响应曲线在某个频率突然尖峰特别高，是算错了吗？

答：首先，大概率不是算错，是在该频率附近有一阶或者多阶固有频率被激发了。你需要去模态结果里找到对应频率的振型，看是哪个组件在共振。如果这个尖峰对应的加速度量级超过了你的设备鉴定条件，说明该处安装设计需要加强。但也要排除阻尼设置错误导致响应虚高的情况。少数情况是数值问题导致虚假峰值，用小步长扫频和更多参与模态可以排除。

Q5：网格越细结果越准吗？我细化到一半发现应力越来越大、不收敛，怎么回事？

答：这说明你碰到了应力奇异。在几何的尖锐内角、约束的边角处，弹性理论解可以达到无穷大，网格越细应力越高且不收敛。例如你在某个支架根部的直角拐角处没有加圆角，直接读取那个点的应力毫无意义。处理方法：①实际设计该加圆角加圆角；②在计算里对该区域做圆角处理；③如不能改，取该区域一定特征距离处的应力值评估，且不拿奇异点当判定依据。

Q6：怎么在结果里看一阶弯曲频率和一阶扭转频率分别对应哪个？

答：计算完成后，软件会列出各阶频率和对应振型。你需要一阶一阶查看振型动画。一阶弯曲振型特征：结构整体出现单次弯曲线，一般从根部向自由端振幅逐渐增大。扭转振型：结构绕纵轴出现扭转形变。课程里我们会要求你在模态结果中把每阶振型的有效质量参与系数也拉出来，看X/Y/Z三方向的参与百分比，这样更能量化地区分不同振型，也才能准确回答“基频是否大于要求值”。

Q7：做随机振动分析，要先做模态分析，那两个工况是关联的吗？怎么设置传递？

答：是的，随机振动分析基于模态叠加法，必须先求解一次模态分析，然后将这个结果作为随机振动分析的输入基础。在软件里通常就是一个“谱响应分析”或者“随机振动分析”的模块，指向之前的模态工况。你的激励谱（PSD曲线）要作用在约束位置，方向要明确。如果激励是基础激励，记得在加载时选择加速度谱作用于“固支端”。

Q8：我想把两个模型组装成一个整星，用了装配体导入，结果交接面多出很多缝隙，怎么办？

答：装配体在不同零件间的几何只是摆在一起，有限元软件不会自动认为它们“连在一起”。你需要手动定义连接关系：①如果是螺栓连接，在孔位建连接单元或者用RBE2+梁元模拟；②如果是胶接或者焊接，用“绑定接触”或者节点合并。课程里，我会教你怎样在建几何时就把装配体处理成“多体零件”，或者用共享拓扑让交接面直接共享节点，省去后续大量手动定义。

Q9：我导出结果要写报告，需要哪些数据和图才算完整？

答：以模态分析报告为例，至少包含：①前若干阶频率列表；②对应的振型图（标注最大位移位置和方向）；③三个平动方向的累积有效质量参与系数；④与基频要求的对比结论；⑤模型描述（总质量、自由度数量、单元类型、连接简化说明）。如果是随机振动响应，还需给出各关键设备安装点的加速度功率谱密度曲线和均方根值。

Q10：随机振动分析中，阻尼比究竟是取0.02还是0.05？

答：工程上常用临界阻尼比：金属承力结构取0.02，复合材料板件取0.03，焊接结构可到0.01。如果缺乏试验数据，保守取0.02用于金属星体。注意，随机振动分析通常采用模态阻尼，若使用瑞利阻尼，α、β系数要换算对有效频率段，否则低频或高频会衰减不足。课程仿真中我们统一金属取0.02，复合材料取0.03，并用模态叠加法确保每阶模态阻尼一致。阻尼降低一半，响应加速度均方根可能提高30%以上，一定要与鉴定试验对应。

Q11：蜂窝夹层板怎么在有限元里等效，误差才可控？

答：推荐用等效正交各向异性板。公式：等效面内弹性模量，剪切模量由蜂窝芯材性能直接给出，注意面外剪切模量远小于面内，不能用各向同性简化。关键：等效密度必须维持真实质量分布，否则模态偏频。用三段式建模（壳-体-壳）可以精细模拟，但大量板级拼接会引入大量节点，整星模型推荐等效板壳，误差控制在5%以内。务必与局部实体模型进行三点弯曲或模态对比标定。

Q12：安全系数怎么取？屈服、极限和稳定性分别要求多少？

答：常规宇航金属材料，屈服安全系数≥1.25，极限安全系数≥1.5（考核极限载荷）。稳定性分析（屈曲）要求≥2.0。复合材料需额外考虑首层失效、湿热影响。对于脆性材料，极限安全系数多取2.0。要特别注意：先判断是强度破坏还是失稳，如果是薄壁结构受压，很可能失稳安全裕度更严苛。课程中，我们要求用“极限载荷×安全系数”分别校核应力与屈曲特征值，安全裕度必须为正。

卫星结构设计与力学仿真教程

1、卫星结构设计教程上架了

商业航天产业高速发展，卫星结构设计人才缺口显著，行业对工程师的全流程实战能力、跨专业协同能力及重量控制核心技能要求愈发严苛。但从业者普遍面临设计思维不系统、工程实操细节薄弱、跨专业接口易出错、重量控制无方法等痛点，在校生也缺乏工程研制思维与岗位实操能力。

本课程按真实研制流程覆盖论证、详细设计、AIT 全阶段，拆解工程隐性知识，讲解跨专业协同与减重优化方法，助力学员快速掌握卫星结构设计全流程技能，适配行业岗位核心需求。欢迎读者朋友扫码试看。

限时特价（限10名）

秒杀：1099元（售价：1299元）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载

卫星结构设计全流程实战教学：手把手教你独立承担卫星结构研制任务_航空_航天_控制_试验_装配_电气-仿真秀视频课程

以下是我的课程主要内及大纲：

第一章课程概述

1、卫星结构设计思路

2、单机配套表梳理

第二章论证阶段

3、卫星初步布局

4、卫星约束条件梳理与说明

5、卫星坐标系的定义

6、视场分析与调整

7、质量特性复核

8、重心单机位置调整

第三章详细设计阶段

9、单机接口设计

10、框架的详细设计

11、隔热单机的设计

12、结构附件设计

13、卫星走线设计

14、配重块设计与配重接口设计

15、螺钉的选用原则与统计

内容可根据用户讨论酌情加餐。欢迎加入课程VIP交流群。

2、卫星结构力学教程上架了

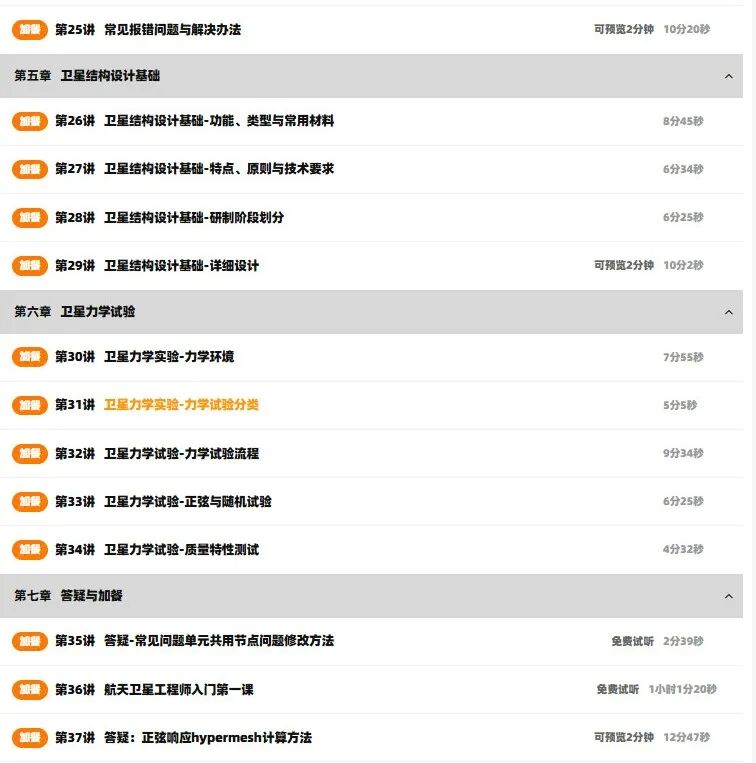

卫星结构力学课程立足航天卫星领域，《航天卫星结构力学仿真实战24讲》系统解析卫星平台与有效载荷核心构成及功能，深入揭秘航天器结构设计目标与约束条件，帮助学员建立卫星系统工程概念；通过融合 HyperMesh、Patran、Nastran 三大工业级软件教学，覆盖从高效前处理、精确建模集成到核心求解的仿真全流程，掌握卫星各类力学分析应用；聚焦实战经验分享，详解卫星 CAE 分析关键注意事项与避坑方法。

以典型卫星模型为案例，采用项目驱动教学，让学员亲身体验完整仿真流程，最终收获扎实理论基础、高级仿真技能及独立完成卫星结构多类型分析的能力。请识别下方二维码试看。
