案例复盘 | 如何用V型斜极“降服”电动车低速啸叫？
一、问题复现：主观评价中的突出抱怨
在一次整车NVH主观评价中，评价人员明确抱怨车辆在10-30 km/h加速区间存在连续啸叫，且在车速25 km/h（对应电机转速约1800 rpm）附近，啸叫声显著增大，成为主要的驾乘不适源。这直接指向了驱动电机的NVH问题。
二、诊断与锁定：从整车到零部件的溯源分析
为定位问题根源，我们展开了系统的测试分析。
1. 整车测试分析

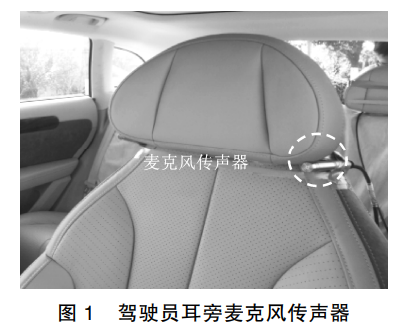

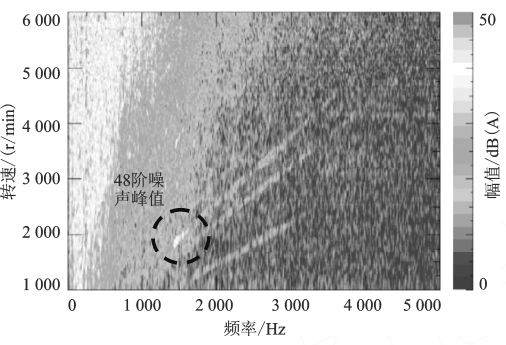

首先进行整车加速噪声测试。图1的加速噪声频谱图显示，在1300-1500 Hz频段存在明显的共振带。
图2 整车加速车内噪声频谱图

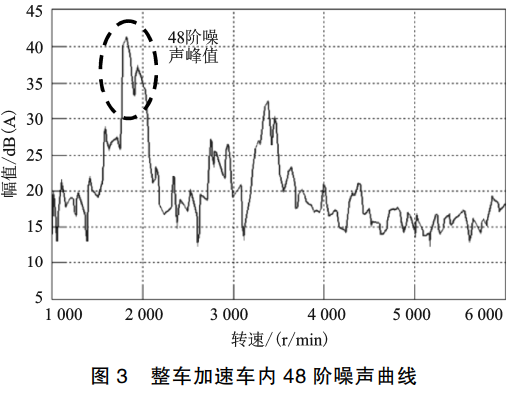

进一步提取48阶噪声（对于该8极48槽电机，48阶对应电机的基波电磁力阶次）曲线（图3），发现在电机转速1800 rpm时，48阶噪声出现峰值突变，幅值超过35 dB(A)，与主观抱怨点完全吻合。
2. 台架隔离验证

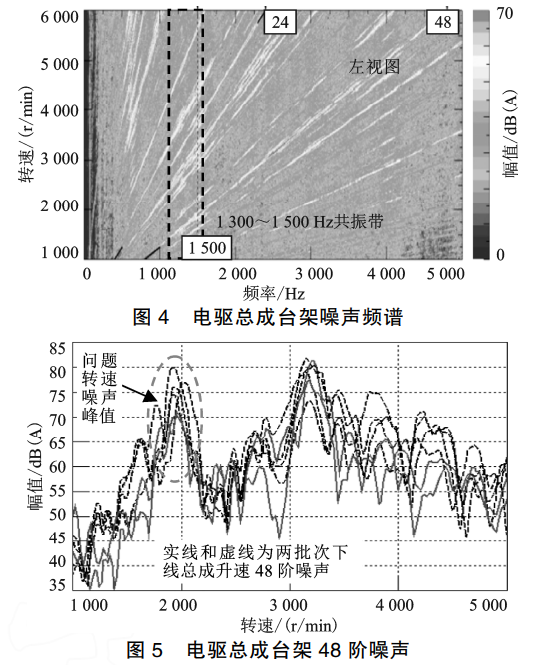

为排除整车其他系统（如悬置、车身）的影响，对电驱总成进行台架测试。结果如图4、图5所示，两批次电驱总成在1800 rpm附近均出现48阶噪声峰值，且1300-1500 Hz共振带依然存在。由此确证，啸叫问题的根源在于电驱总成本身。
3. 根本原因锁定
通过对电驱总成内部关键部件进行模态测试分析：

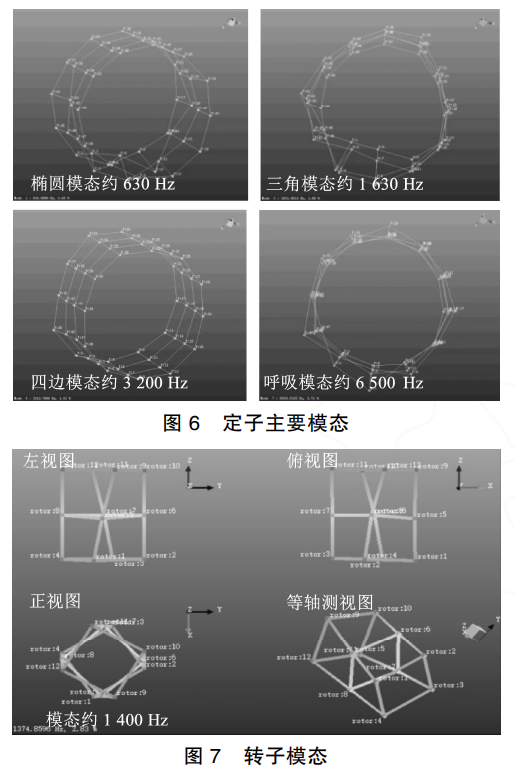

定子排查：电机定子在1400 Hz附近无对应模态（图6）。
转子锁定：电机转子存在频率约为1400 Hz的模态振型（图7）。
结论：问题车速下，48阶电磁力的频率（12倍电频率）恰好在1800 rpm时落入转子1400 Hz的模态频率范围内，电磁力激励转子模态发生共振，产生巨大的噪声峰值，传递到车内即为刺耳的啸叫声。
三、机理深入：电磁力与转子模态的耦合
理论分析表明，对于该8极(p=4)48槽(z=48)电机，主要的电磁激振力来源于11次和13次气隙磁场谐波相互作用产生的0阶径向力波（即空间上均匀，随时间变化的力），其频率为12f（f为电频率）。
问题的关键耦合关系在于：
激励源：频率为12f的0阶电磁力（即48阶噪声的来源）。
结构响应：频率约为1400 Hz的转子模态。
共振条件：当电机运行至1800 rpm时，12f ≈ 1400 Hz，激励频率与结构固有频率重合，引发强烈共振。
四、方案制定与实施：从“线性斜极”到“V型斜极”
传统上，为削弱齿谐波和降低转矩脉动，该电机转子采用了线性斜极（相邻段叠片角度差固定）。但仿真分析发现，线性斜极下，12f电磁力在转子上的分布近似呈斜线型（图8），其空间分布形式与转子的模态振型高度吻合，导致能量高效地输入到转子结构中，激起强烈振动。

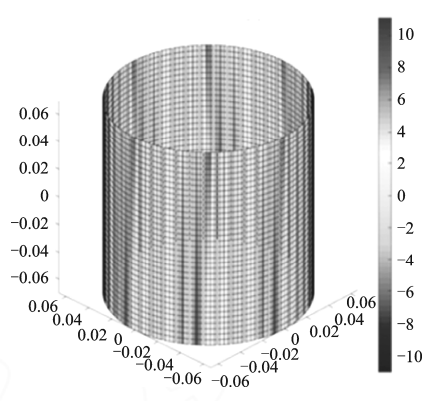

图8 线性斜极转子12阶电磁力分布云图
优化方案：将转子斜极方式由线性斜极优化为V型斜极。即转子分段后，中间段与两端的角度差呈“V”字形对称分布，首尾两段角度相同。

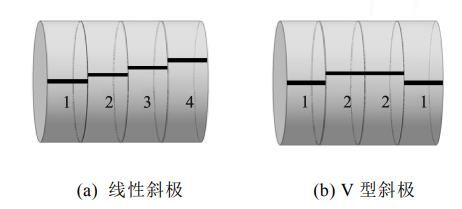

图9 两种不同斜极方式
优化原理：改为V型斜极后，12f电磁力在转子上的分布也随之变为“V”型（图10）。这种分布形式与转子的模态振型错开，显著降低了力型与振型的耦合系数，从而在转子模态频率不变的情况下，大幅削弱了共振响应。

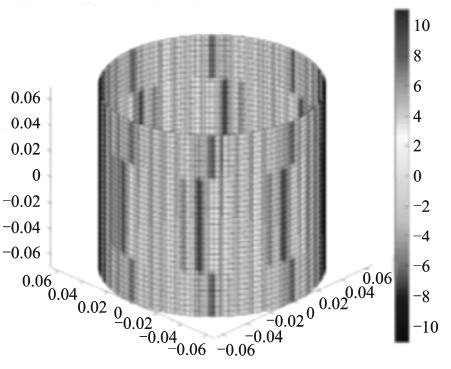

图10 V型斜极转子12阶电磁力分布云图
五、效果验证：台架测试见真章
制作两台搭载V型斜极转子的样机进行台架对比测试。结果令人满意：

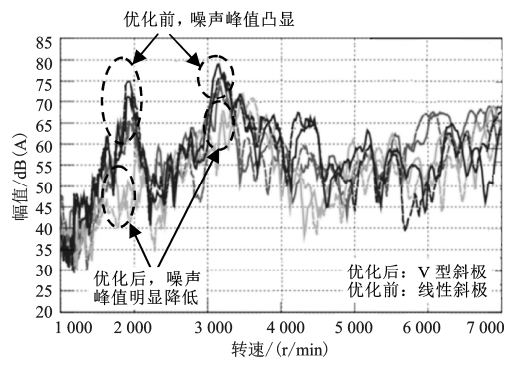

图11 优化前后电驱总成48阶噪声对比曲线
如图5所示，在问题转速点（1800 rpm）附近，48阶噪声峰值降低了约23 dB(A)，啸叫峰值被彻底“削平”。此外，在3100 rpm附近的另一个48阶噪声峰值也同步降低了约11 dB(A)。V型斜极转子的优化方案取得了显著成效。
六、总结与价值
本次低速啸叫问题的解决，是一次经典的NVH问题攻关流程实践：
精准定位：通过整车-总成-部件的层层测试，结合阶次追踪与模态分析，精准锁定“48阶电磁力激励转子1400Hz模态”为根本原因。
机理清晰：深入分析了电磁力阶次、频率与结构模态的耦合关系，为方案设计提供了理论依据。
创新方案：采用V型斜极这一转子层面设计，通过改变电磁力的空间分布形态，巧妙地实现了“力型”与“振型”的解耦，从源头抑制了共振。
效果显著：优化后问题点噪声峰值降低23 dB(A)，主观啸叫感消失。
本案例表明，在电机NVH设计中，转子斜极方式不仅影响电磁性能，更是振动噪声控制的关键设计变量。V型斜极为解决特定阶次电磁力与转子模态共振问题提供了一种有效且可靠的工程路径。
