缝焊疲劳的“曲线适配术”：SN曲线内插与厚度校正解析
在前文中，我们通过内插因子（IF）明确了膜S-N曲线与弯曲S-N曲线的适配方向，但如何通过内插因子精准生成“等效S-N曲线”？此外，焊缝所在零件的厚度不同，疲劳强度也会存在差异，该如何校正这种尺寸效应？今天，我们就拆解这两个核心问题，完成缝焊疲劳评估的“最后一公里”。
一、线性内插：生成等效S-N曲线的“精准公式”
当平均弯曲比（r）超过弯曲率阈值（r）时，需要采用“线性内插法”在膜S-N曲线与弯曲S-N曲线之间生成等效曲线。这种方法通过内插因子（IF）加权计算两条基准曲线的关键参数，最终确定等效曲线的形态，整个过程可通过三个关键步骤实现，内插逻辑如下：

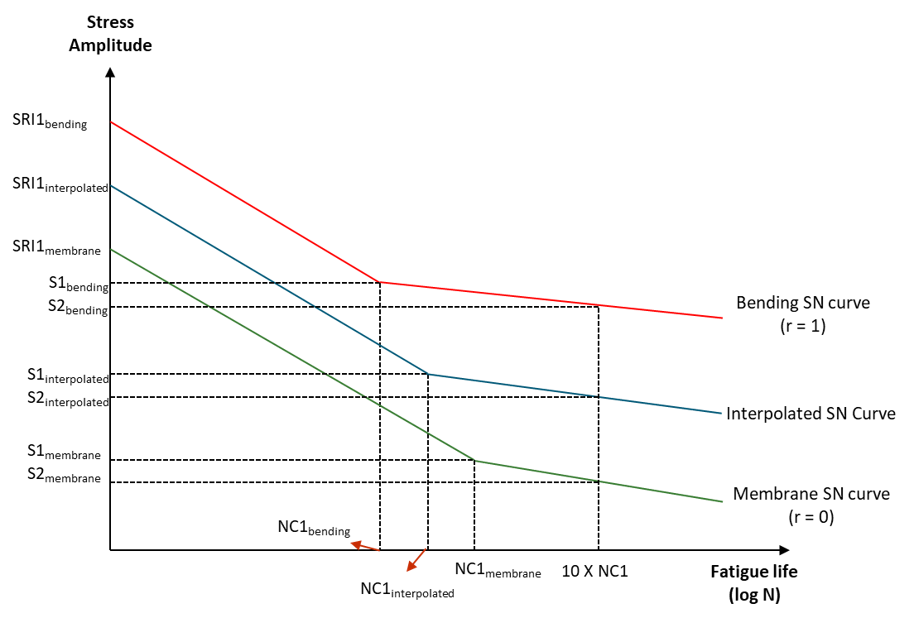

图 1. 膜S-N曲线与弯曲S-N曲线的线性内插示意图
1. 第一步：确定1个周期的应力水平（SRI1）
SRI1（疲劳强度系数）代表材料在1个循环周期下能承受的最大应力，是S-N曲线的“起点参数”。等效曲线的SRI1通过两条基准曲线的SRI1加权计算得出，公式为：
SRI1 = SRI1 + (SRI1 - SRI1) × IF
【参数解析】
• SRI1：膜S-N曲线的疲劳强度系数； • SRI1：弯曲S-N曲线的疲劳强度系数； • IF：内插因子（0≤IF≤1）； • 逻辑：IF越大，等效曲线的SRI1越接近弯曲S-N曲线的数值，体现弯曲应力主导下的疲劳特性。
2. 第二步：确定Nc1周期的应力水平（S1）
Nc1是S-N曲线“过渡点”对应的循环次数（通常为曲线斜率变化的分界点），S1则是该循环次数下的应力水平。这两个参数需要分两步计算：
• 步骤1：计算等效过渡循环次数Nc1 由于循环次数的数值范围极大（通常为10³~10⁷次），需采用对数坐标进行内插，公式为： Nc1 = 10^[log₁₀Nc1 + (log₁₀Nc1 - log₁₀Nc1) × IF] - 目的：确保循环次数的内插结果符合对数坐标系下的线性关系，更贴合疲劳试验数据的分布规律。 • 步骤2：计算过渡点应力S1 与SRI1的计算逻辑一致，采用线性加权得到： S1 = S1 + (S1 - S1) × IF - 目的：确定等效曲线“过渡点”的坐标（Nc1，S1）。
通过第一步和第二步，我们得到了等效S-N曲线“低周-中周部分”的两个关键节点：（1，SRI1）和（Nc1，S1），连接这两个点即可确定曲线的第一部分（循环次数≤Nc1）。
3. 第三步：确定高周部分的应力水平（S2）
S-N曲线的“高周部分”（循环次数>Nc1）需要第三个节点来定义。工程上通常将高周过渡点的循环次数设定为Nc1的10倍（即10×Nc1和10×Nc1），对应应力分别为S2和S2。等效曲线的高周应力S2同样采用线性加权计算：
S2 = S2 + (S2 - S2) × IF
连接（Nc1，S1）和（10×Nc1，S2），即可确定等效S-N曲线的高周部分。至此，一条完整的、适配当前焊缝应力特性的等效S-N曲线正式生成。
二、厚度效应校正：消除尺寸差异的“统一标准”
疲劳强度存在显著的“尺寸效应”：相同材料、相同焊接工艺下，零件厚度越大，疲劳强度越低。这是因为厚板的应力集中效应更显著，且内部缺陷（如焊接气孔、夹渣）的概率更高。因此，在生成等效S-N曲线后，还需根据零件实际厚度（t）进行校正，确保评估结果的准确性。
1. 校正逻辑：以参考厚度（T）为基准
厚度校正的核心是设定“参考厚度（T）”——即基准S-N曲线对应的零件厚度（可在疲劳评估设置中自定义，通常取常用的薄板厚度，如2mm），校正规则分两种场景：
• 场景1：实际厚度t ≤ T 此时尺寸效应可忽略，无需校正，直接采用内插生成的等效S-N曲线进行评估。 • 场景2：实际厚度t > T 此时需要通过校正因子降低疲劳强度，校正因子公式为： 校正因子 = (T/t)^n - 其中n为“厚度指数”（根据材料类型确定，钢材通常取0.2~0.5）； - 应用方式：将等效S-N曲线上的所有应力值乘以该校正因子，得到校正后的应力水平（应力降低，对应疲劳寿命缩短，评估更贴合厚板实际情况）。
2. 校正示例
假设参考厚度T=2mm，厚度指数n=0.3，实际零件厚度t=4mm（t>T），则校正因子为： 校正因子 = (2/4)^0.3 ≈ 0.89 若等效S-N曲线在10⁶次循环下的应力为200MPa，校正后应力为200×0.89=178MPa，更符合4mm厚板的实际疲劳强度。
三、总结：缝焊疲劳评估的“终极流程”与工程价值
结合前文内容，缝焊疲劳评估的“终极流程”已完整呈现，共分为六大步骤：
1. 坐标系建立：建立贴合焊缝的局部坐标系，确保应力方向精准； 2. 应力线性化：通过数值积分拆解膜应力与弯曲应力，得到顶面/底面应力； 3. 弯曲比计算：计算瞬时弯曲比r及应力加权的平均弯曲比r； 4. 内插因子确定：根据r与r的关系，计算内插因子IF； 5. 等效曲线生成：通过线性内插计算SRI1、S1、S2，生成等效S-N曲线； 6. 厚度校正：根据实际厚度t与参考厚度T的关系，校正等效S-N曲线。
这套流程的工程价值体现在三个核心维度：一是精准性，通过双SN曲线内插适配不同应力构成，通过厚度校正消除尺寸差异，大幅降低评估误差；二是通用性，适用于从薄板到厚板、从刚性焊缝到柔性焊缝的各类缝焊场景；三是实操性，所有参数均有明确的计算公式或工程取值，便于工程师落地应用。
从应力计算到曲线适配，从厚度校正到寿命预测，我们已完整梳理了缝焊疲劳评估的理论体系。下一期，我们将以汽车车身地板缝焊为例，通过真实数据演示这套流程的实操过程，带你从理论走向实践。如果对曲线内插公式或厚度指数取值有疑问，欢迎在评论区留言探讨！
