【机械设计】机械设计之末端执行器简介
1. 主要分类
根据功能和应用场景，末端执行器主要分为两大类：
A. 夹持器 (Grippers)
用于抓取和操纵物体。

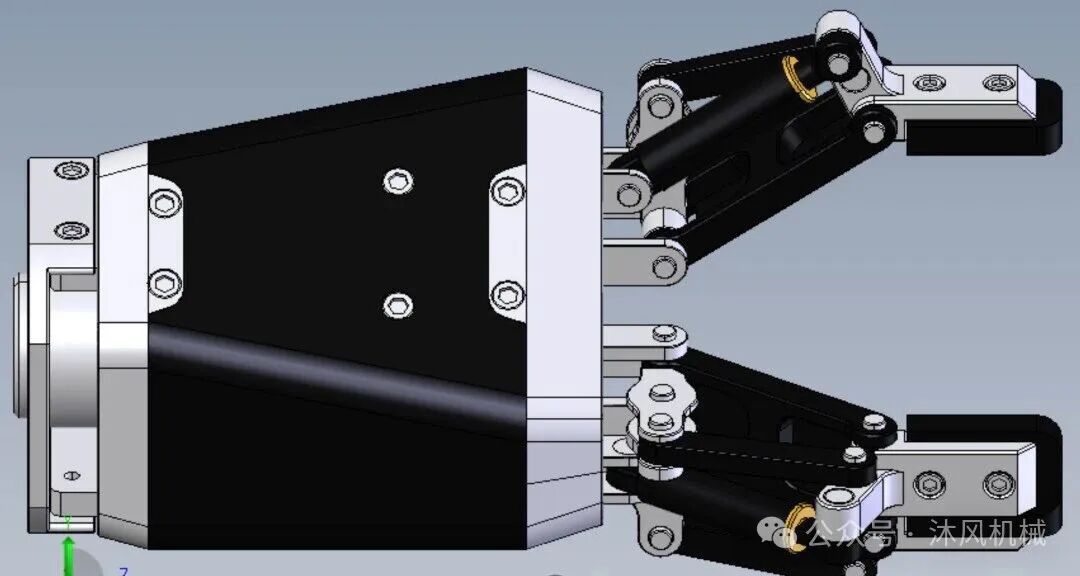

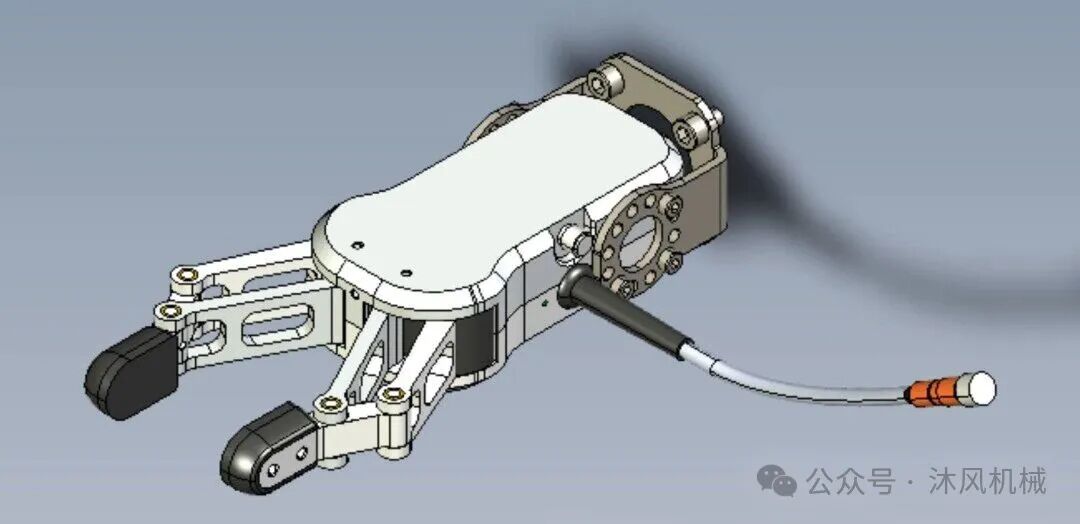

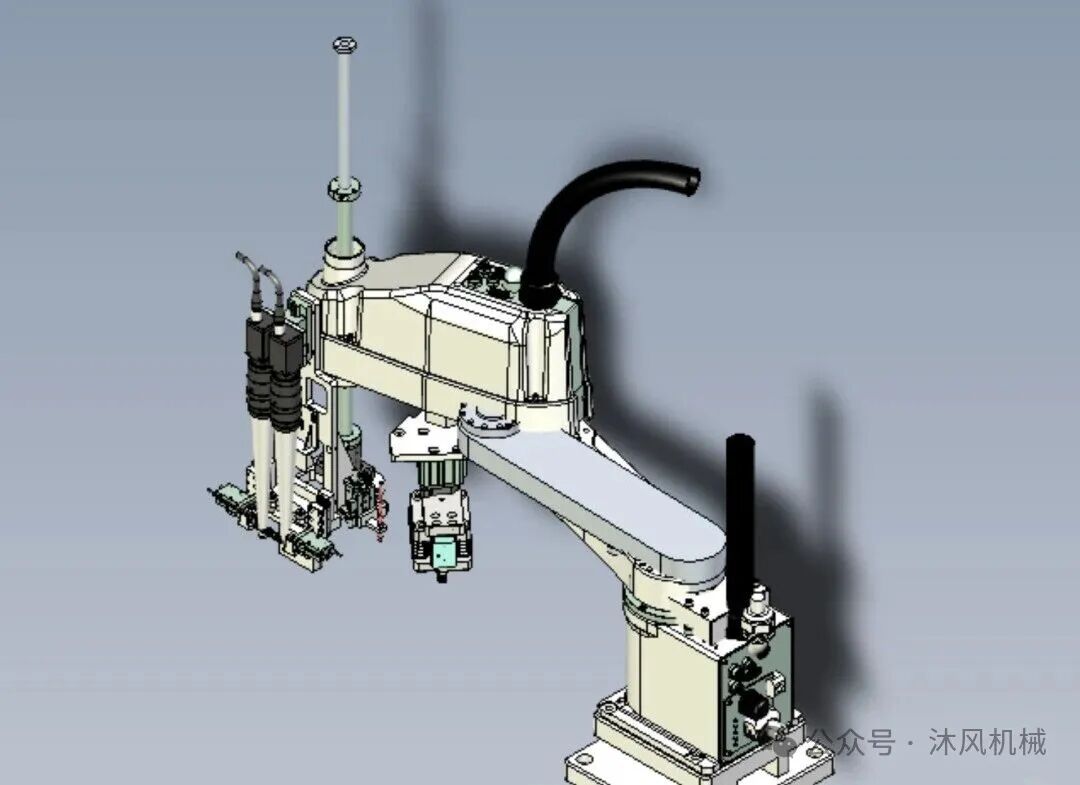

机械夹持器：最常见类型，通过手指（Jaws）的开合来夹持物体。
驱动方式：气动（成本低、速度快）、电动（控制精度高、可编程）、液压（力量大）。
结构：平行夹持、角度夹持、多指仿人手夹持。

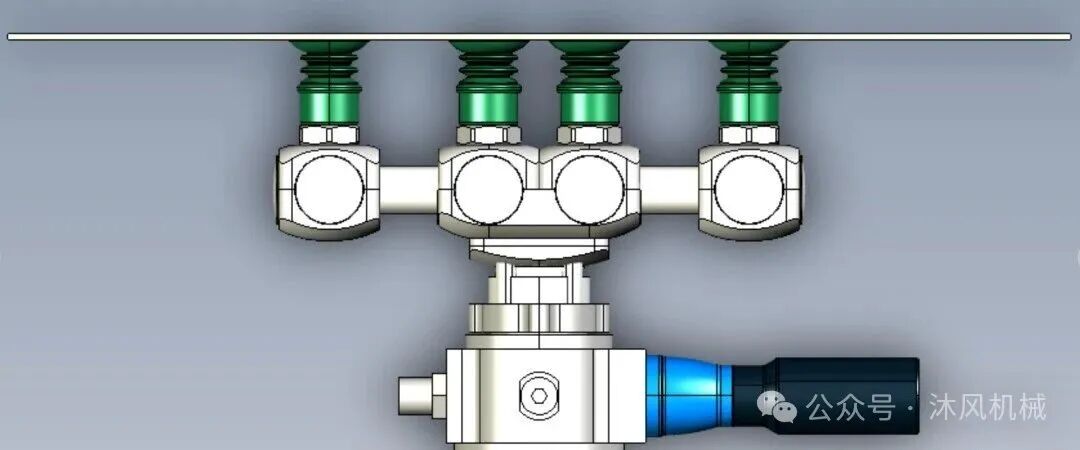

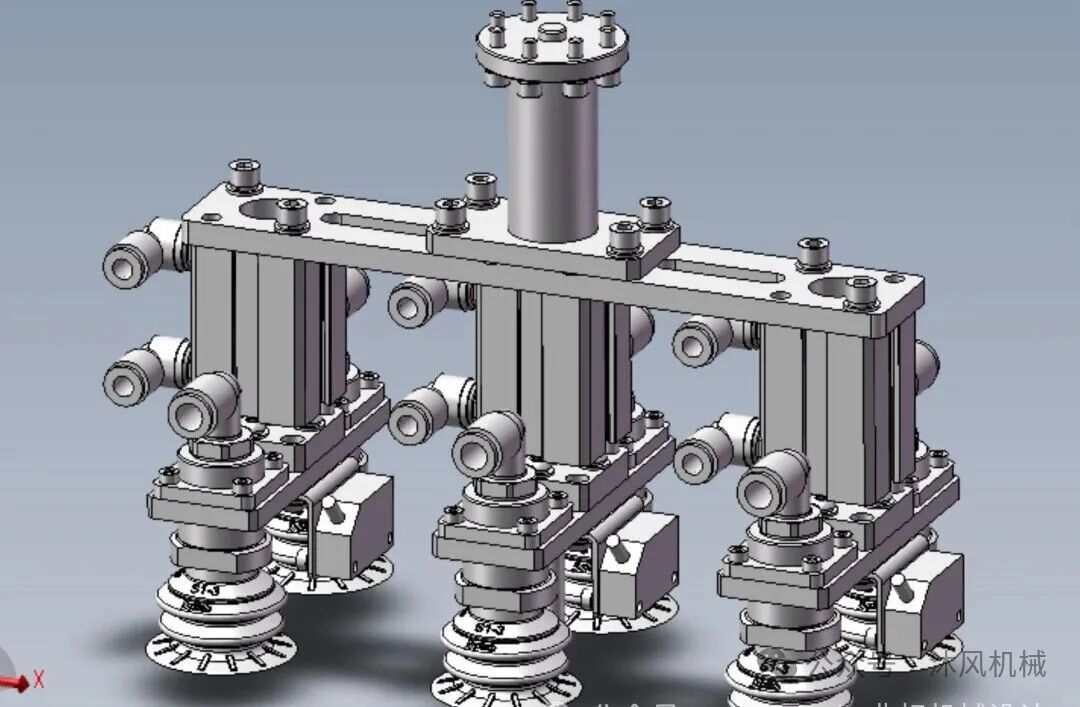

真空吸盘 (Vacuum Cups)：利用负压吸附物体。
适用：表面平整、光滑、无孔的物体（如玻璃、金属板、纸箱）。
特点：结构简单，但对物体表面状态敏感。
磁力夹持器：利用电磁铁或永磁体吸附铁磁性材料。
软体夹持器 (Soft Grippers)：使用硅胶、气囊等柔性材料，适应形状不规则或易碎物体（如水果、精密电子元件）。
专用夹持器：针对特定零件设计的定制化工装。
B. 工具类 (Tools)
直接作为加工工具使用。
焊接枪：点焊、弧焊、激光焊头。
喷涂枪：用于汽车涂装等。
加工主轴：安装钻头、铣刀，用于去毛刺、钻孔、切割。
传感器集成：安装视觉相机、力觉传感器、触觉传感器等，用于检测和反馈。
2. 关键设计参数与考量
在设计末端执行器时，工程师必须综合考虑以下因素：
A. 负载能力 (Payload Capacity)
有效负载：末端执行器自身重量 + 被抓取物体的重量。
力矩限制：不仅要考虑重量，还要考虑重心偏移产生的力矩，不能超过机器人手腕的额定负载。
B. 自由度 (Degrees of Freedom, DOF)
大多数基础夹持器只有1个自由度（开/合）。
复杂任务可能需要多自由度（如旋转手腕、多指独立运动），但这会增加控制难度和成本。
C. 精度与重复定位精度
对于精密装配（如芯片插拔），需要微米级的重复定位精度。
电动夹持器通常比气动夹持器具有更好的位置控制能力。
D. 环境适应性
温度：高温铸造或低温冷库环境需选用特殊材料。
洁净度：无尘室（半导体、医疗）需防粉尘、防油污设计。
防爆：化工环境需防爆电机和电路。
E. 快换装置 (Tool Changer)
为了在一台机器人上切换不同任务，通常设计自动换爪系统。
包含机械锁紧机构、电气信号接口和气路/液路接口，要求连接快速、可靠且泄漏率低。
3. 驱动方式对比
| 驱动方式 | 优点 | 缺点 | 典型应用 |
|---|---|---|---|
| 气动 | 成本低、重量轻、动作快、维护简单 | 控制精度低、难以实现中间位置停止、需气源 | 搬运、码垛、简单上下料 |
| 电动 | 精度高、可编程控制力度和位置、无需气源 | 成本较高、重量较大、速度相对较慢 | 精密装配、实验室自动化、医疗 |
| 液压 | 输出力极大、结构紧凑 | 易漏油、维护复杂、成本高、响应慢 | 重型搬运、大型工程机械 |
4. 设计流程简述
需求分析：明确工件形状、重量、材质、生产节拍（Cycle Time）、作业环境。
概念设计：选择夹持原理（摩擦、包容、吸附等）和驱动方式。
详细设计：
结构设计：CAD建模，确保刚性和轻量化（常用铝合金、碳纤维或3D打印）。
手指设计：根据工件轮廓定制指尖形状（V型、平面、仿形）。
传感集成：加入到位检测传感器、力矩传感器或防滑检测。
仿真分析：进行有限元分析（FEA）验证强度，运动学仿真验证干涉。
制造与测试：原型制作，进行抓取成功率、耐久性和节拍测试。
5. 未来趋势
自适应与智能化：结合AI视觉和力控，自动调整抓取策略，处理未知物体。
软体机器人技术：利用柔性材料实现对极度不规则物体的无损抓取。
模块化设计：像乐高积木一样快速重组功能和形态。
人机协作安全：在协作机器人（Cobot）应用中，末端执行器需具备碰撞检测和柔顺控制，确保人员安全。
