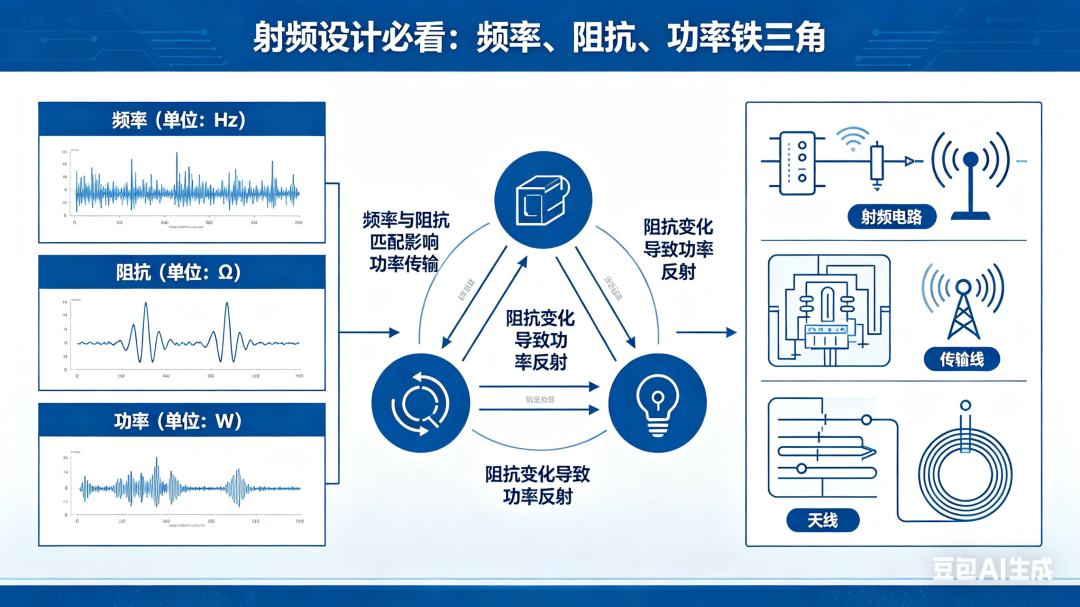

射频设计必看:频率、阻抗、功率铁三角,一篇打通设计壁垒

3月前浏览384
大家好,这里是射频学堂。
做射频设计的人都知道,有三个核心参数贯穿所有工作,缺一不可——频率、阻抗、功率。它们就像射频领域的“铁三角”,相互关联、彼此约束:频率决定了信号的传播特性和设计频段,阻抗决定了信号的传输效率和匹配效果,功率决定了信号的覆盖范围和器件安全。
很多新手入门射频时,总容易孤立地学习这三个参数,导致设计时顾此失彼:比如只关注功率大小,忽略了阻抗不匹配导致的功率损耗;只看重频率覆盖,却不懂不同频段的传播特性限制了应用场景。今天这篇文章,我们就打破孤立认知,从原理到实操、从基础到深度,把频率、阻抗、功率讲透,再拆解三者的约束关系,帮你建立系统化的射频设计思维,不管是面试备考,还是实际项目设计,都能从容应对。
全文干货密集,既有底层原理拆解,也有实操技巧和避坑提醒,建议收藏转发,反复研读——吃透这篇,你就能打通射频设计的核心逻辑,避开80%的新手误区。

频率:射频设计的“定位器”——决定信号的“行走方式”

频率是射频信号的“灵魂”,它直接决定了信号的波长、传播特性,也决定了我们选择什么样的器件、传输线和设计方案。很多射频工程师拿到需求的第一步,就是明确“工作频率”,因为后续所有设计都要围绕频率展开。

1. 基础认知:频率与波长的核心关联(新手必记)

射频信号本质是电磁波,频率(f)和波长(λ)是一一对应的关系,核心公式只有一个:λ = c/f,其中c是光速(约3*10^8m/s,真空中速度,实际介质中会略低)。
激光单位转换(简单易懂)波数、波长、线宽互相换算_wavenumber-CSDN博客
这个公式看似简单,却是射频设计的“底层逻辑”:频率越高,波长越短;频率越低,波长越长。而波长的长短,直接决定了传输线的选型、天线的尺寸——比如2.4GHz WiFi信号,波长约12.5厘米,天线尺寸可做到厘米级;而50Hz工频信号,波长约6000km,根本无法用常规射频传输线传输。
这里有一个新手必记的关键判定:当传输线长度≥λ/10时,就必须按照射频传输线(微带线、同轴线等)分析,不能再当作普通导线处理——这也是我们之前讲传输线时强调的核心要点,而这个判定的根源,就是频率决定的波长。

2. 射频频段划分:不同频段,不同“使命”(行业通用标准)

射频领域的频段划分有明确的行业标准,不同频段的传播特性、应用场景差异极大,新手无需死记硬背,但要掌握核心频段的特点,避免设计时选错方向。以下是最常用的射频频段划分(结合实际应用场景,好记不混淆):

频段

频率范围

核心传播特性

典型应用场景

低频(LF)

30kHz~300kHz

绕射能力强,穿透能力强,损耗小,传播距离远

长波广播、导航、物联网低功耗设备(如智能水表)

高频(HF)

3MHz~30MHz

可通过电离层反射传播(天波),传播距离远,受天气影响大

短波广播、业余电台、远距离通信

甚高频(VHF)

30MHz~300MHz

以视距传播为主,绕射能力弱,穿透能力一般

调频广播、电视信号、对讲机、航空通信

超高频(UHF)

300MHz~3GHz

视距传播,穿透能力较强,损耗适中,易集成

手机通信(2G/3G/4G)、WiFi(2.4GHz)、蓝牙、卫星通信

微波(MW)

3GHz~300GHz

视距传播,频率越高损耗越大,穿透能力弱(易被遮挡),带宽大

5G通信、雷达、毫米波设备、卫星通信、微波加热

核心总结:低频侧重“远距离、低速率”,高频侧重“高速率、高带宽”;频率越高,带宽潜力越大,但传播损耗越大、覆盖范围越小,对器件和设计的要求也越高。比如5G的毫米波频段(24GHz以上),带宽极大,但覆盖范围小,需要大量基站支撑,这就是频率带来的设计约束。

3. 频率的传播特性:视距、绕射、穿透,三大关键指标

射频信号的传播特性,直接决定了产品的应用场景和设计难度,而传播特性的核心差异,本质是频率的差异——频率越低,绕射、穿透能力越强;频率越高,越接近“直线传播”(视距传播)。
我们用通俗的语言,拆解三大传播特性,结合实际场景理解,避免抽象难懂:

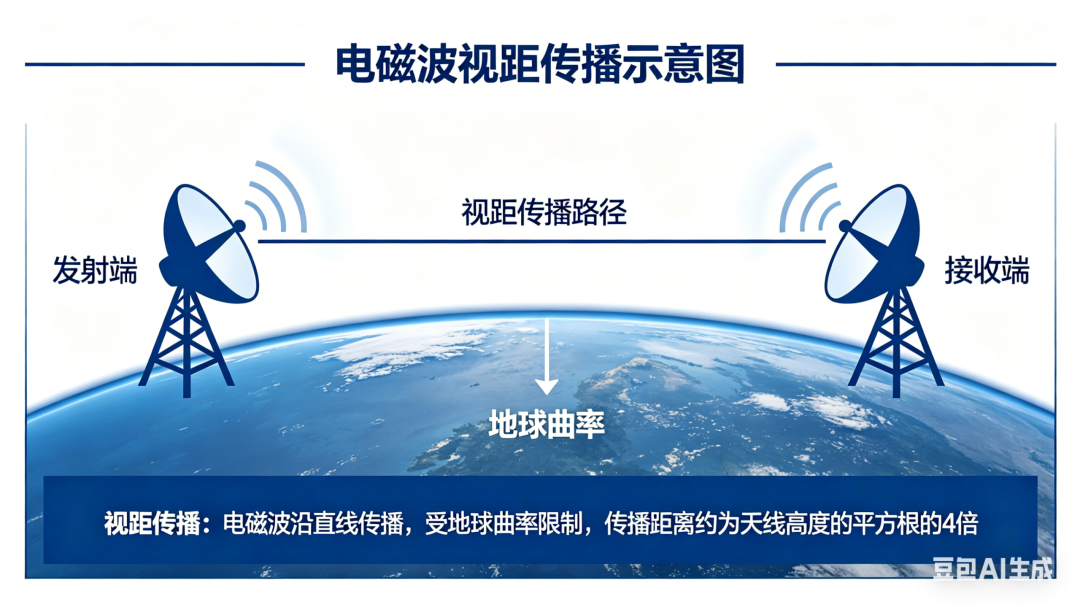

(1)视距传播:高频信号的“短板”,也是高频设计的核心难点

视距传播(Line of Sight,LOS),简单说就是“看得见才能传得到”——信号沿直线传播,遇到建筑物、山体、树木等遮挡物,信号会大幅衰减,甚至无法传播。这也是为什么5G基站要建得很高,且密度大:5G主流频段(Sub-6GHz、毫米波)以视距传播为主,遮挡后损耗极大,需要通过密集基站覆盖。

补充提醒:视距传播的距离的计算,可参考公式d = 3.57*sqrt(h)(单位:km),其中h是天线高度(单位:m)。比如天线高度100m,视距传播距离约35.7km,实际应用中会因环境损耗略有缩短。
Line of Sight Calculator - everythingRF

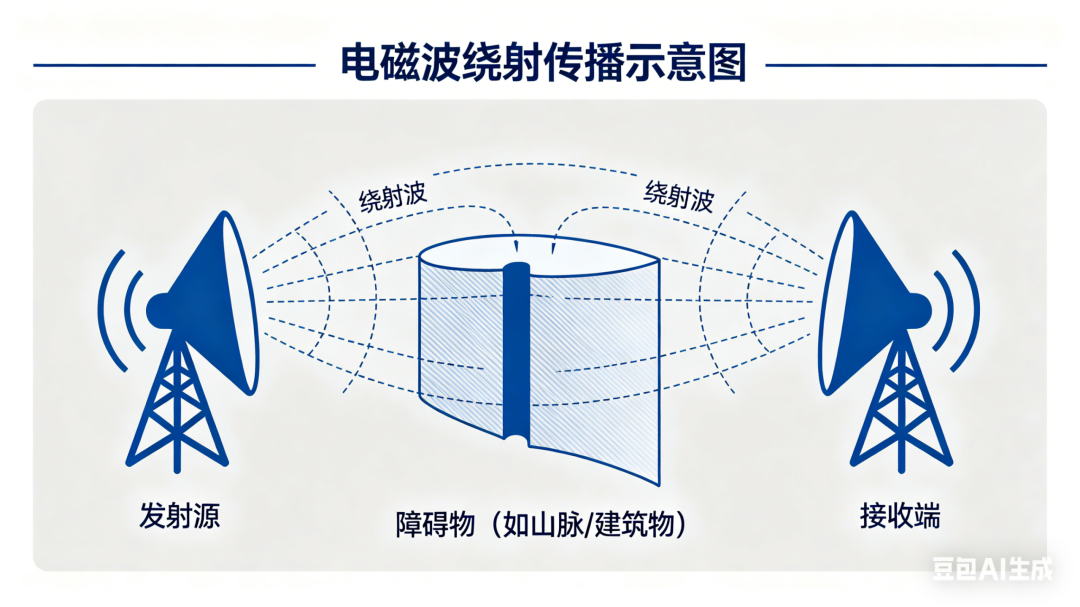

(2)绕射传播:低频信号的“优势”,实现“绕障碍物传播”

绕射传播,指信号遇到障碍物时,会绕过障碍物继续传播,频率越低,绕射能力越强。比如我们家里的收音机,即使在室内,也能收到远处的低频广播信号,就是因为低频信号能绕过高楼、墙体等障碍物。

实操提醒:绕射传播虽然能扩大覆盖范围,但会导致信号衰减和畸变,因此低频设计中,需要重点考虑信号的抗干扰能力,避免畸变影响通信质量。

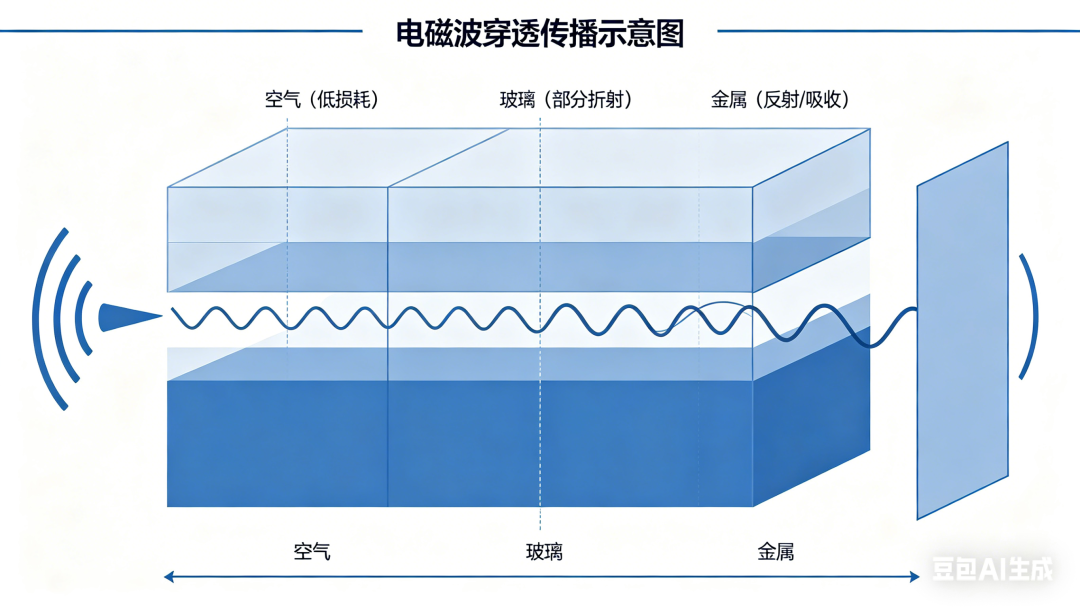

(3)穿透传播:不同频段差异极大,直接影响产品形态

穿透传播,指信号穿过障碍物(墙体、金属、人体等)的能力,核心规律:频率越低,穿透能力越强;频率越高,穿透能力越弱。

举个直观的例子:2.4GHz WiFi信号,能穿透1-2堵普通墙体,适合家庭、办公室等室内场景;而5GHz WiFi信号,带宽更大、速率更快,但穿透能力弱,隔墙后信号衰减严重,适合无遮挡的近距离场景;毫米波信号(24GHz以上),几乎无法穿透墙体,只能在无遮挡环境下传播,适合室内短距离高速通信(如VR/AR、高速数据传输)。
痛点避坑:很多新手设计射频产品时,只关注速率,盲目选择高频段,结果导致产品穿透能力不足,无法满足实际使用场景(比如室内物联网设备,选毫米波频段,信号根本穿不过墙体)——这就是忽略频率传播特性的典型误区。

阻抗:射频设计的“桥梁”——50Ω为什么是行业黄金标准?

如果说频率是射频设计的“定位器”,那么阻抗就是“桥梁”——它连接着信号源、传输线、负载(天线、放大器等),决定了信号的传输效率:阻抗匹配,信号就能无损耗、无反射地传输;阻抗不匹配,信号会被反射,导致功率损耗、波形畸变,甚至损坏器件。
在射频领域,有一个共识:绝大多数射频器件、传输线的特征阻抗,都是50Ω。很多新手都会疑惑:为什么是50Ω?不是40Ω、60Ω?这背后不是随意约定,而是历史、功率、损耗三者折中后的最优选择,也是行业长期实践沉淀的标准。

1. 阻抗的核心认知:不是“电阻”,是传输线的“固有属性”

首先要明确一个新手最容易混淆的点:射频中的“阻抗”(尤其是特征阻抗Z0),和低频电路中的“电阻”完全不同。
特征阻抗(Z0)的定义是:传输线上行波的电压与电流的比值(Z0 = V/I),它只和传输线的结构(如微带线的线宽、间距)、尺寸、介质(如PCB基板的介电常数)有关,和传输线的长度无关——很多新手误以为“线越长,阻抗越大”,其实是完全错误的。
举个例子:同样是50Ω的微带线,不管长度是10cm还是100cm,它的特征阻抗都是50Ω;但如果改变微带线的线宽(比如变宽),特征阻抗就会发生变化(通常线宽越宽,阻抗越低)。
实操核心:射频设计中,“阻抗匹配”的核心,就是让信号源阻抗、传输线特征阻抗、负载阻抗保持一致(理想状态下均为50Ω),避免阻抗突变,从而减少信号反射。

2. 50Ω成为行业标准的底层逻辑:历史+功率+损耗的三重折中

50Ω能成为射频领域的“黄金标准”,核心是三个因素的平衡,缺一不可,我们从历史渊源和工程实践两个角度,把背后的逻辑讲透:

(1)历史渊源:二战时期的技术沉淀

50Ω的标准,最早可以追溯到二战时期。当时,军方需要大量的射频设备(如雷达、通信电台),而传输线的主要形式是同轴线——当时的工程师发现,同轴线的阻抗与内导体、外导体的尺寸比有关,当阻抗为50Ω时,同轴线的功率容量和损耗能达到较好的平衡,适合军方设备的恶劣环境(要求高功率、低损耗)。
战后,这种标准被沿用下来,随着射频技术的普及(从军工走向民用,如电视、手机、通信设备),50Ω逐渐成为行业约定俗成的标准,所有射频器件(放大器、滤波器、天线、接头)都围绕50Ω设计,形成了完整的产业链——如果现在改用其他阻抗(如60Ω),所有现有器件都无法兼容,成本极高,因此50Ω的标准一直延续至今。

(2)工程实践:功率、损耗、尺寸的最优折中

从工程设计的角度,50Ω是“功率容量、传输损耗、器件尺寸”三者的最优解,我们对比另外两个常见阻抗(75Ω、30Ω),就能清晰理解:
75Ω:传输损耗比50Ω小,但功率容量低——适合低功率、远距离传输场景(如有线电视、卫星接收天线),这类场景对功率要求低,更看重损耗;
30Ω:功率容量比50Ω高,但传输损耗大,且器件尺寸更大——适合大功率、短距离传输场景(如部分雷达设备),这类场景对功率要求极高,可接受较大损耗;
50Ω:兼顾了功率容量和传输损耗,且器件尺寸适中——既能满足大多数射频设备的功率需求(如手机、基站、对讲机),又能控制损耗,同时器件可小型化,适配民用、军工等多种场景,因此成为通用标准。
补充知识点:射频领域还有一个常见的阻抗标准——75Ω,主要用于有线电视、卫星通信等低功率、远距离传输场景,核心是“低损耗优先”;而50Ω的核心是“功率与损耗折中”,适配绝大多数射频场景。

3. 阻抗不匹配的危害:新手最容易踩的“致命坑”

很多新手设计射频链路时,忽略了阻抗匹配,导致产品性能不达标,甚至器件损坏,这也是面试中高频提问的“为什么要做阻抗匹配”的核心答案。
阻抗不匹配的核心危害有3点,结合实操场景理解:
功率损耗:阻抗不匹配时,部分信号会被负载反射回信号源,无法被有效传输和利用——比如阻抗突变(从50Ω变成75Ω),会导致10%以上的功率被反射,严重时反射功率可达50%以上,相当于一半的功率被浪费;
波形畸变:反射波与入射波叠加,会形成驻波,导致信号波形畸变,影响通信质量(如手机信号卡顿、数据传输误码率升高);
器件损坏:反射功率会反向传输到信号源(如射频功放),当反射功率过大时,会导致功放芯片过热、烧毁,这是射频设计中最常见的器件损坏原因之一。
实操提醒:判断阻抗匹配的好坏,主要看两个参数——电压驻波比(VSWR)和回波损耗(RL):理想匹配时,VSWR=1、RL→-∞;实际设计中,VSWR≤1.5、RL≤-10dB是最低要求,优秀的设计会做到VSWR≤1.2、RL≤-15dB。

功率:射频设计的“能量源”——从换算到预算,全程可控

如果说频率决定“传播方式”,阻抗决定“传输效率”,那么功率就决定了“能量大小”——它直接影响信号的覆盖范围、通信距离,也决定了器件的选型和可靠性。
射频领域的功率,和我们日常接触的“瓦(W)”不同,更多使用“dBm”作为单位,这也是新手最容易混淆的点:dBm、dBW、W之间怎么换算?线性功率和饱和功率有什么区别?功率预算该怎么算?今天一次性讲透,再也不懵。

1. 功率单位换算:dBm、dBW、W,新手必背公式+速查表

射频设计中,功率单位的换算,核心是“对数换算”(dBm、dBW是对数单位,W是线性单位),记住两个核心公式,就能轻松换算,无需死记硬背:
核心公式1(dBm与W的换算):dBm = 10log(P(W)/1mW)(1mW=0.001W)
核心公式2(dBW与W的换算):dBW = 10log(P(W)/1W)
补充关联:1dBW = 30dBm(因为1W=1000mW,代入公式可得:10log10(1000mW/1mW)=30dBm)
为了方便实操,整理了最常用的功率换算速查表,直接套用即可:

功率(W)

功率(dBm)

功率(dBW)

典型应用场景

0.001W(1mW)

0dBm

-30dBW

低功耗物联网设备(如智能手环)

0.01W(10mW)

10dBm

-20dBW

蓝牙、WiFi设备(普通传输)

0.1W(100mW)

20dBm

-10dBW

对讲机、小型路由器

1W

30dBm

0dBW

手机射频前端、小型基站

10W

40dBm

10dBW

中型基站、射频功放

100W

50dBm

20dBW

大功率雷达、广播发射机

实操提醒:新手容易犯的错误——把dBm当作线性单位计算(比如认为20dBm+20dBm=40dBm),这是完全错误的!dBm是对数单位,叠加时需要先换算成W,相加后再换算回dBm(比如20dBm=0.1W,两个0.1W相加=0.2W,换算后约23dBm)。

2. 核心功率概念:线性功率、饱和功率,别再混淆

射频设计中,我们常听到“线性功率”和“饱和功率”,这两个概念直接决定了器件的选型和性能,新手必须分清,否则会导致设计失误:

(1)线性功率:保证信号不失真的“安全功率”

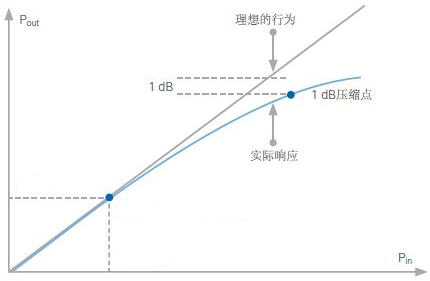

线性功率(通常用P1dB表示),指射频器件(如放大器)在输出信号不失真的前提下,能输出的最大功率——当输入功率超过这个值时,器件会进入非线性区,输出信号会产生畸变(如谐波、互调失真),影响通信质量。
射频与微波测量之失真参数 - 蛮哥哥 - 博客园
实操重点:设计射频链路时,器件的线性功率必须大于实际工作功率,通常预留3-5dB的余量,避免信号畸变。比如实际工作功率是20dBm,应选择P1dB≥23-25dBm的放大器。

(2)饱和功率:器件能输出的“最大极限功率”

饱和功率(通常用Psat表示),指射频器件能输出的最大功率,此时器件完全进入非线性区,信号畸变严重,甚至可能损坏器件——饱和功率通常比线性功率高3-6dB。
痛点避坑:很多新手为了追求“更大的功率、更远的覆盖”,盲目让器件工作在饱和功率状态,结果导致信号畸变、误码率升高,甚至烧毁器件——正确的做法是,让器件工作在线性功率范围内,预留足够的余量。

3. 功率预算:射频设计的“核心计算”,决定覆盖范围

功率预算,简单说就是“计算信号从发射端到接收端,剩余的功率是否能满足通信要求”——它是射频设计中必不可少的一步,直接决定了产品的覆盖范围和通信距离。
功率预算的核心公式(新手直接套用):
P_{接收} = P_{发射} + G_{发射天线} + G_{接收天线} - L_{传输线} - L_{空间损耗} - L_{其他损耗}
我们拆解每个参数的含义,通俗易懂,无需专业背景也能理解:
P_{发射}:发射端输出功率(如手机的发射功率通常为20dBm);
G_{发射天线}:发射天线的增益(衡量天线放大信号的能力,单位dB,普通手机天线增益约2-3dB);
G_{接收天线}:接收天线的增益(与发射天线类似,普通接收天线增益约2-3dB);
L_{传输线}:传输线的损耗(信号在传输线中传输的损耗,单位dB,如10cm长的微带线,在2.4GHz频段损耗约0.5dB);
L_{空间损耗}:信号在空间中传播的损耗(最主要的损耗,频率越高、距离越远,损耗越大,单位dB);
L_{其他损耗}:其他损耗(如接头损耗、环境损耗,通常按1-2dB估算)。
实操示例:假设发射功率20dBm,发射天线增益3dB,接收天线增益3dB,传输线损耗0.5dB,空间损耗80dB,其他损耗1.5dB,那么接收功率=20+3+3-0.5-80-1.5=-56dBm。如果接收端的灵敏度是-60dBm(灵敏度越低,接收能力越强),那么剩余功率满足要求,通信正常;如果接收灵敏度是-55dBm,那么剩余功率不足,通信会卡顿、中断。
核心提醒:功率预算的关键,是“预留余量”——通常要求接收功率比接收端灵敏度高3-5dB,避免因环境变化(如遮挡、干扰)导致通信失败。

铁三角的核心约束:频率、阻抗、功率,三者不可孤立

学到这里,我们已经分别掌握了频率、阻抗、功率的核心知识点,但射频设计的关键,不是孤立看待这三个参数,而是理解它们之间的相互约束——任何一个参数的变化,都会影响另外两个参数的设计,这也是新手最容易忽略的“体系化思维”。
我们从三个核心约束关系,拆解实操中的设计逻辑,帮你建立系统化认知:

1. 频率 → 约束阻抗与功率

频率对阻抗和功率的约束,核心是“频率越高,要求越严格”:
对阻抗的约束:频率越高,传输线的分布参数(分布电阻、分布电容、分布电感)越明显,阻抗匹配的难度越大——比如毫米波频段(24GHz以上),微带线的线宽、间距稍有偏差,就会导致阻抗突变,因此高频设计中,对传输线的尺寸精度要求极高;
对功率的约束:频率越高,信号的空间损耗越大,为了保证覆盖范围,需要更高的发射功率,但高频器件的功率容量通常更低(比如毫米波功放的饱和功率,远低于Sub-6GHz功放),因此高频设计中,需要在“功率”和“损耗”之间做折中(比如增加基站密度,降低单基站功率)。

2. 阻抗 → 约束频率与功率

阻抗的核心作用是“匹配”,它对频率和功率的约束,核心是“阻抗不匹配,一切白费”:
对频率的约束:不同频率的信号,传输线的特征阻抗会略有差异(比如同一条微带线,在2GHz和5GHz频段,阻抗会有1-2Ω的偏差),因此设计宽频段射频产品时,需要保证在整个工作频段内,阻抗都能保持匹配(VSWR≤1.5),否则会导致部分频段信号反射、损耗过大;
对功率的约束:阻抗不匹配时,反射功率会增加,导致实际有效传输功率降低——比如发射功率20dBm,若阻抗不匹配导致10%的功率反射,实际有效功率只有19dBm,同时反射功率还会损坏器件,因此功率越大,对阻抗匹配的要求越高(如大功率雷达,要求VSWR≤1.1)。

3. 功率 → 约束频率与阻抗

功率对频率和阻抗的约束,核心是“功率越大,设计难度越高”:
对频率的约束:大功率信号在高频段,更容易产生谐波、互调失真,因此高频大功率设计中,需要选用线性度更好的器件,同时增加滤波电路,抑制失真,这会增加设计复杂度和成本;
对阻抗的约束:大功率信号传输时,阻抗突变会导致局部电场强度过高,引发击穿、打火(尤其是高频大功率场景),因此大功率设计中,不仅要保证阻抗匹配,还要优化传输线的结构,避免阻抗突变,同时选用耐高压、大功率的器件和接头。

实操总结:铁三角协同设计的3个核心原则

结合以上约束关系,我们总结出射频设计中,频率、阻抗、功率协同设计的3个核心原则,新手直接套用,可避开大部分设计误区:
先定频率,再选阻抗,最后算功率:拿到设计需求,先明确工作频率(确定频段、传播特性),再根据频率选择合适的阻抗(绝大多数场景选50Ω),最后通过功率预算,确定发射功率、器件选型,确保覆盖范围和通信质量;
匹配优先,预留余量:无论频率、功率如何选择,阻抗匹配都是核心,同时功率、线性度要预留足够余量(3-5dB),避免环境变化、器件老化导致性能下降;
平衡取舍,贴合场景:三者无法同时做到“最优”,需结合应用场景取舍——比如室内低功耗设备,优先控制功率(低功耗),频率选中低频(穿透性好),阻抗保证匹配;比如大功率雷达,优先保证功率和阻抗匹配,频率选高频(高带宽),接受覆盖范围小的短板。

总结:吃透铁三角,打通射频设计任督二脉

射频设计的本质,就是对频率、阻抗、功率这“铁三角”的协同控制——频率决定传播方式,阻抗决定传输效率,功率决定能量大小,三者相互约束、相互影响,缺一不可。
很多新手觉得射频难,不是因为知识点晦涩,而是因为孤立地学习单个参数,没有建立系统化的思维:比如只学功率换算,却不懂阻抗不匹配会导致功率损耗;只学频率特性,却不懂功率不足会限制覆盖范围。
吃透这篇文章,你需要记住3个核心要点:
频率:记住波长公式,分清不同频段的传播特性,根据场景选对频段;
阻抗:记住50Ω的标准逻辑,坚守阻抗匹配原则,避开反射坑;
功率:掌握单位换算和功率预算,预留足够余量,兼顾线性和可靠性。
最后提醒:射频学习没有捷径,需要理论结合实操——建议大家结合实际项目,多计算功率预算、多调试阻抗匹配,把这篇文章的知识点落地,慢慢就能建立起系统化的设计思维,打通射频设计的任督二脉。
后续我们还会针对铁三角的每个参数,做更细致的实操拆解(如阻抗匹配的具体方法、功率预算的详细计算),关注射频学堂,一起深耕射频技术,少走弯路、快速成长。
#射频学堂#射频基础#射频技术#无线通信#电子工程师#车载射频#射频设计

#射频学堂#射频基础#射频技术#无线通信#电子工程师#车载射频


版权声明

射频学堂发布的原创及转载内容,版权均归原作者所有,文中观点仅代表作者本人,射频学堂仅作知识分享与传播使用。如需转载或引用,请联系原作者获得授权。

来源:射频学堂
非线性电路通用航空建筑电子芯片电场理论控制
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-05-12
最近编辑:3月前
射频学堂
硕士 学射频,就来射频学堂。
获赞 188粉丝 417文章 1273课程 0
点赞
收藏
作者推荐

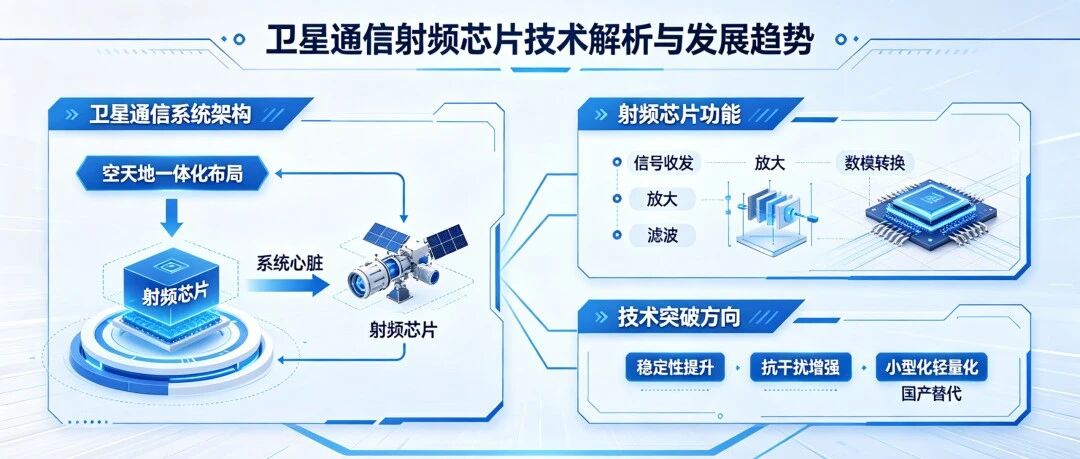

卫星通信射频芯片4大趋势+3大核心突破,臻镭科技给出国产突围答案
