院士团队研究成果:储氢高压容器抗氢脆设计

3月前浏览1491

(一)氢环境氢脆

在氢气环境中,氢分子会向金属表面迁移并发生物理吸附,随后部分氢分子解离为氢原子并深入金属内部。氢原子能够在在晶格间隙中扩散,并在位错、空位、夹杂物等缺陷以及应力集中区域发生偏聚,进而引发材料塑性降低、韧性下降等氢脆现象。因此,深入研究氢脆的机制与演化规律,是开发高性能储氢容器材料的基础前提,也是保障氢能装备安全服役的核心支撑。

(二)氢环境氢脆的影响因素

传统氢脆研究主要关注“材料-环境-应力”三因素的交互作用。
(1)材料:化学成分、抗拉强度和微观组织显著影响氢脆敏感性。低合金钢的氢脆敏感性通常与抗拉强度成反比,一般而言,材料的强度越高,氢脆越严重。奥氏体相比马氏体相和贝氏体相具有更优的氢相容性。合金元素对氢脆特性的影响复杂,需结合组织形态、应力状态等综合分析。Hu等基于大量Cr-Mo钢高压氢疲劳裂纹扩展数据,结合机器学习方法,发现Mo元素可一直裂纹扩展,而P、S元素则起促进作用。
(2)环境:依据Sievert定律,材料表面氢浓度与环境中氢分压的平方根成正比,氢分压升高,通常会加剧氢脆。最新研究表明,即使氢分压恒定,气体总压升高也可能促进氢脆。此外,气体材质CO2、H2S会加速氢脆,而CO、O2则具有显著的抑制作用。在天然气掺氢等实际场景中,需特别考虑气体杂质的影响。温度通过影响氢的吸附、解离、扩散与捕获行为等,间接影响氢脆过程,但具体影响机制尚存争议。
(3)应力:氢脆行为与构件所受应力水平密切相关。在循环载荷作用下,裂纹尖端氢浓度会随新裂纹面生成而动态变化。疲劳裂纹扩展初期,裂纹尖端氢浓度显著高于无裂纹表面;而在失稳扩展阶段,氢的供应速率可能低于裂纹扩展速率,导致氢浓度下降。在较低应力水平下氢脆不显著甚至没影响。研究表明,高压氢气主要影响低周疲劳寿命,而对高周疲劳影响较小;在较低应力强度因子范围内,氢对疲劳裂纹扩展的促进效果也不明显。
除上述三因素外,制造工艺(如成形、焊接、热处理等)也会影响材料的氢脆敏感性。以S30408奥氏体不锈钢为例,冷成形过程会诱导α'马氏体相形成,加剧氢环境疲劳裂纹扩展;而通过温成形调控组织结构,可在提升材料强度的同时增强其抗氢脆能力。因此,应综合考虑“材料-环境-应力-制造”四因素对材料氢脆的耦合影响。

(三)抗氢脆设计-材料选择

(1)氢相容性原则:材料的相容性是指其在氢气环境中保持力学、物理和化学性能稳定的能力,通常通过慢应变速率拉伸、疲劳、疲劳裂纹扩展、断裂韧度、氢渗透等试验进行评价。若材料在氢环境中性能未发生退化或仅出现轻微变化,即可认为其具备良好的氢相容性。
(2)氢适用性原则:在工程应用中,更关键的是构件在氢环境中满足设计要求的服役能力,即氢适用性。即使材料在氢中存在一定性能衰减,只要实际构件在服役过程中仍能满足设计指标,即可保障安全使用。目前,判断氢适用性主要采用两种方法:一是计算分析法,即通过试验获取材料在氢环境中的性能数据,结合构件实际应力状态进行服役性能仿真与安全性评估;二是试验验证法,即对零部件模拟实际工况进行试验,依据实测结果判定其是否满足设计要求。
具有优良氢相容性的材料往往强度较低,可能导致容器壁厚增大和成本上升,因此更适用于示范验证阶段。进入推广应用阶段后,应更多基于氢适用性原则,优先选用较高强度的材料,以实现安全性与经济性的平衡。至规模化应用阶段,则需综合考虑强度、抗氢脆能力、成本及可靠性因素,积极开发低成本、高强度且高抗氢脆的新型材料,并通过结构创新设计降低氢接触区域的应力集中,从而支撑氢能装备的大规模应用。

(四)抗氢脆设计-设计方法

目前,储氢高压容器抗氢脆设计主要采用两种方法:
(1)设计方法一:基于材料在空气环境中的力学性能进行设计。该方法选用氢相容性优良的材料,并严格规定储氢容器的结构形式以及材料的化学成分、力学性能指标。其基本假设是氢气环境对材料性能无影响,因此可依据空气环境中的材料性能数据,参照常规设计或分析设计标准完成设计。该方法的主要优点是设计过程较为简便,但适用范围有限。
(2)设计方法二:基于材料在氢气环境中的力学性能进行设计。该方法需要考虑材料在氢环境中的抗拉强度、屈服强度、疲劳裂纹扩展速率、断裂韧度等关键性能参数,并系统评估包括塑性垮塌、脆性断裂、疲劳、局部过度应变及泄漏在内的多种失效模式,从而保证容器在整个设计寿命内具有足够的安全裕度。这一方法,适用性广泛,但其有效性高度依赖于原位获取高压氢气环境中的材料力学性能数据

(五)设计疲劳曲线

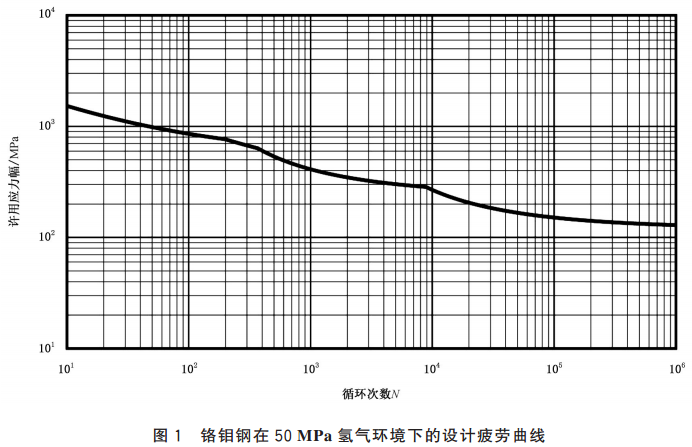

浙江大学氢能装备团队构建了高压氢气环境材料性能数据库,首次获得了50MPa高压氢气环境下Cr-Mo钢的设计疲劳曲线,如下图所示。为我国储氢高压容器的自主设计和可控提供了关键核心技术支撑。
以上内容摘自郑津洋院士团队发表的论文,仅供学习了解

来源:ANSYS分析设计人
疲劳断裂化学焊接裂纹材料试验ANSYS
著作权归作者所有,欢迎分享,未经许可,不得转载
