第51夜 | 解析梁挠曲线、转角与与符号定义逻辑
地点：深夜的研讨室，落地窗外星光细碎。
人物：
小生：揉着发胀的太阳穴，面前堆满了刚算完的应力校核单。
老师傅：气定神闲地掰弯了一把塑料尺，看着它弯曲的弧度。
1. 逻辑衔接：为什么“够强”还不够？
小生：师傅，咱们前阵子都在死磕内力和应力。既然我已经能算出梁会不会断了，这材料力学是不是就算功德圆满了？
老师傅：断不了只是底线。想象一下，你设计了一座跨海大桥，强度确实够，车开上去桥没断，但桥面像蹦床一样晃荡，或者弯出了几米的上下坡，你敢开上去吗？
小生：那肯定不敢，这属于“虽然结实但不好用”。
老师傅：这就是 刚度（Stiffness） 问题。从今晚开始，我们要从研究梁的“内力”转向研究它的“身段”——也就是变形（Deformation）。
2. 挠曲线：梁变形后的“定妆照”
小生：师傅，我盯着这把弯了的尺子看，它变成了一个弧。我该怎么用数据去度量这种弯曲变形呢？
老师傅：好问题！梁的变形确实比拉压、扭转复杂，因为梁上每一个点的下沉量可能都不一样。为了看清全局，我们要给梁变形后的轴线拍个“定妆照”——这就是挠曲线（Deflection Curve）。

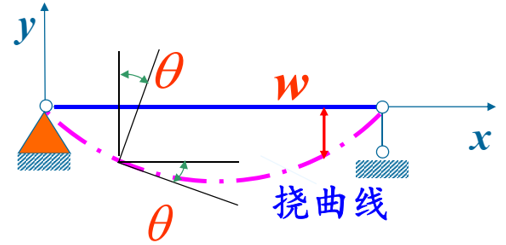

小生：挠曲线？它是指梁轴线变形后的曲线吗？
老师傅：没错。对于咱们研究的平面弯曲，它就是一条平滑的平面曲线。研究梁的变形，本质上就是要求出这条曲线的数学方程 。

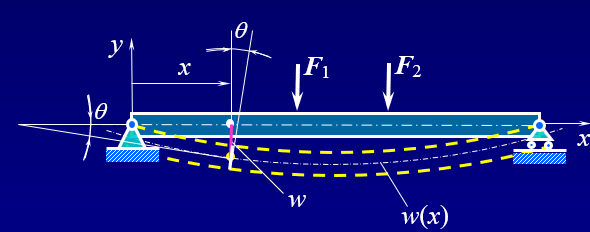

3. 挠度与转角：度量“身段”的两个标尺
小生：那具体的度量标准是什么呢，那个 又是什么呢？
老师傅：我们需要两个关键量：
挠度（Deflection, ）：横截面形心沿垂直于轴线方向（通常是 方向）的位移。
转角（Rotation, ）：变形后，横截面相对于其原始位置转过的角度。
4. 符号定义的“江湖规矩”：别在正负号上翻车
小生：师傅，我发现有的梁往上拱（比如外伸梁端部），有的向下凹（比如简支梁跨中）。咱们怎么区分这些不同的“姿态”？

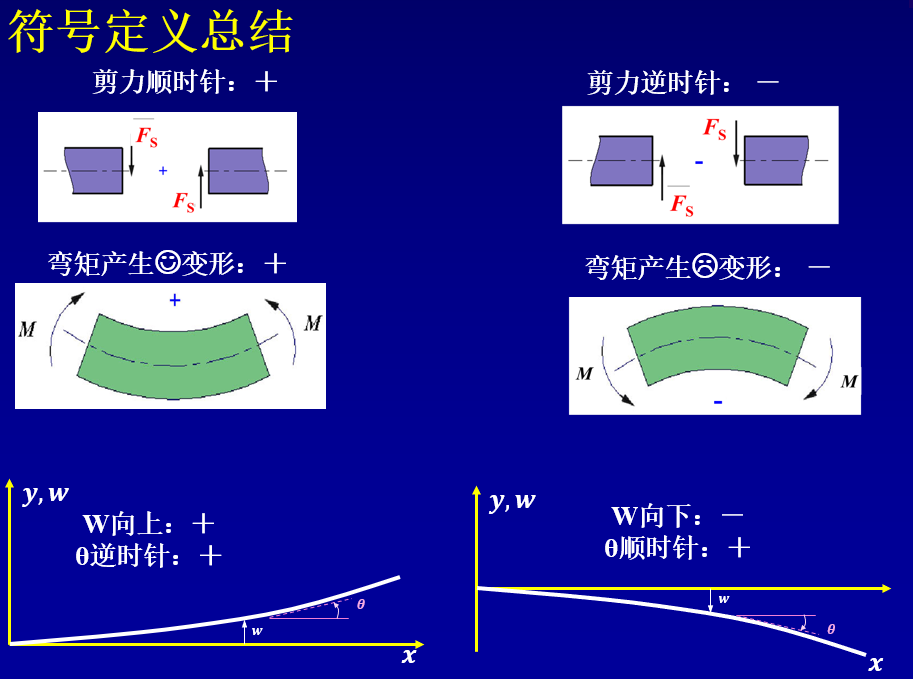

老师傅：这就是咱们这行的“江湖规矩”了。我们需要为变形定义符号，记好这套标准，后续列方程才不会乱：
挠度 ：因为全局坐标系 轴向上为正，所以 向上为正，向下为负。
转角 ：以逆时针旋转为正，顺时针旋转为负。
5. 逻辑博弈：为什么又是“逆时针为正”？
小生：师傅， 的正负号我能理解，跟着全局坐标轴正方向一致嘛。但是转角这个“逆时针为正”难道又是生硬的规定吗？我记得讲内力的时候，剪力是使隔离体顺时针旋转为正，这里为什么反过来了？这不是存心让咱们搞混吗？
老师傅：哈哈，别急着吐槽。内力的符号定义咱们解释过了，而这里的转角符号是为了和解析几何接轨。
老师傅：在数学上，转角 其实就是挠曲线在该点的切线与 轴的夹角。
小生：切线斜率？那不就是 吗？

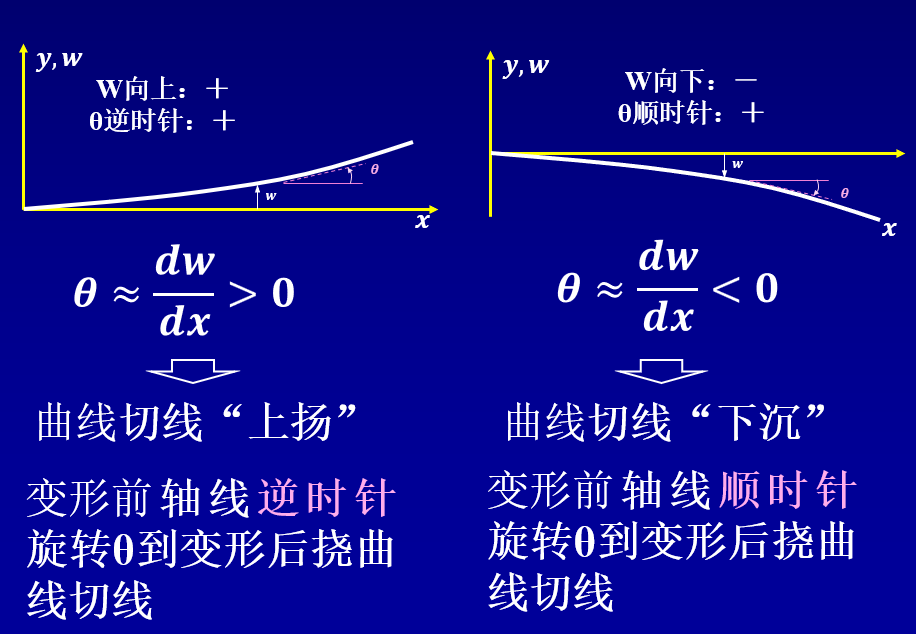

老师傅：没错！你看下面这张图：当 时，意味着 。斜率为正，曲线呈“上扬”趋势。
小生：我明白了！要想让原本水平的 轴转到“上扬”的切线位置，必须逆时针旋转。所以，数学上的正斜率自然就对应了物理上的逆时针转角。
老师傅：对喽！同理，如果曲线“下坠”，斜率为负，切线就是顺时针转过去的， 自然就是负号。这套规则是和你的微积分知识体系完全自洽的。
本章总结：
度量变革：从点到线，引入挠曲线描述梁的全局变形姿态。
两个核心量：
挠度 ：向上为正（随 轴）。
转角 ：逆时针为正（随数学斜率定义）。
数学关联：在小变形前提下，转角近似等于挠度的一阶导数： 。
老师傅：定义和规矩定好了，下一步就是去建立挠曲线的“法典”——微分方程了。
小生：既然转角是挠度的一阶导数，那咱们之前学的弯矩 是不是也藏在更高级的导数里？
老师傅：直觉不错！你是想先看如何从弯矩推导出挠度的“终极方程”，还是先用这套符号规则去实战判断一下几种典型梁的变形趋势？
