铸件公差查询工具功能升级（新增最新标准数据，新旧标准一键切换）

4月前浏览471

2026.4 功能升级：已融入最新标准(GB/T 42124.3-2025)数据及关键变化查阅，支持新旧标准自由切换

2023.7 铸件公差查询 (尺寸公差、几何公差和机械加工余量)首次发布

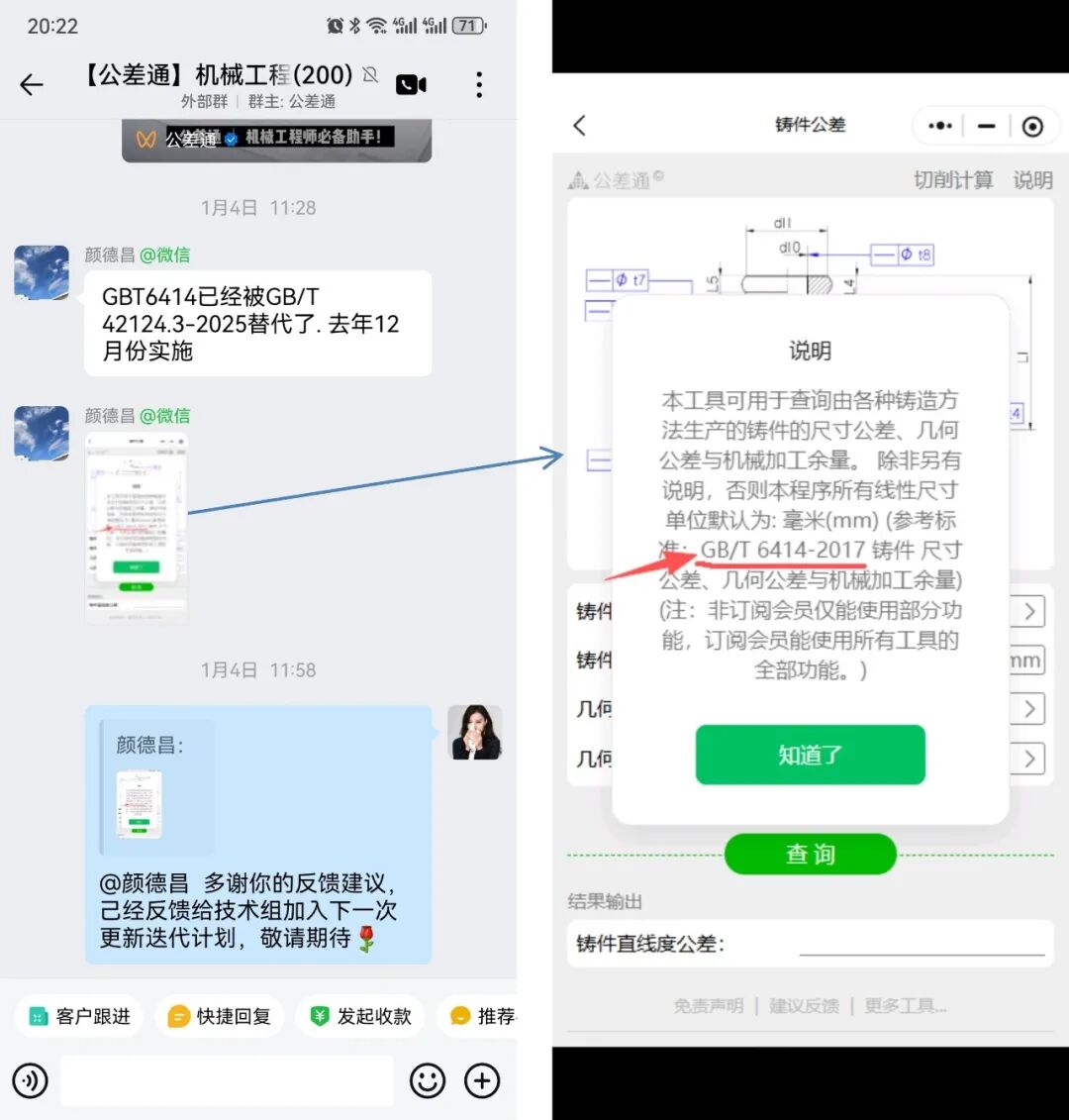

我们的铸件公差查询工具迎来重要升级啦！用户的需求就是我们产品迭代的方向与动力，首先在此鸣谢用户“颜德昌”的建议反馈，才有了本次工具升级迭代，希望对有相同需求的机械同仁们有所帮助。

本次迭代紧跟行业标准更新节奏，全面适配 “GB/T 42124.3-2025 产品几何技术规范 (GPS) 模制件的尺寸和几何公差第 3 部分：铸件尺寸公差、几何公差与机械加工余量” 新国标，同时保留对经典的 GB/T 6414-2017 标准的兼容，还新增了实用的起模斜度查询功能，让工具更贴合实际生产需求。

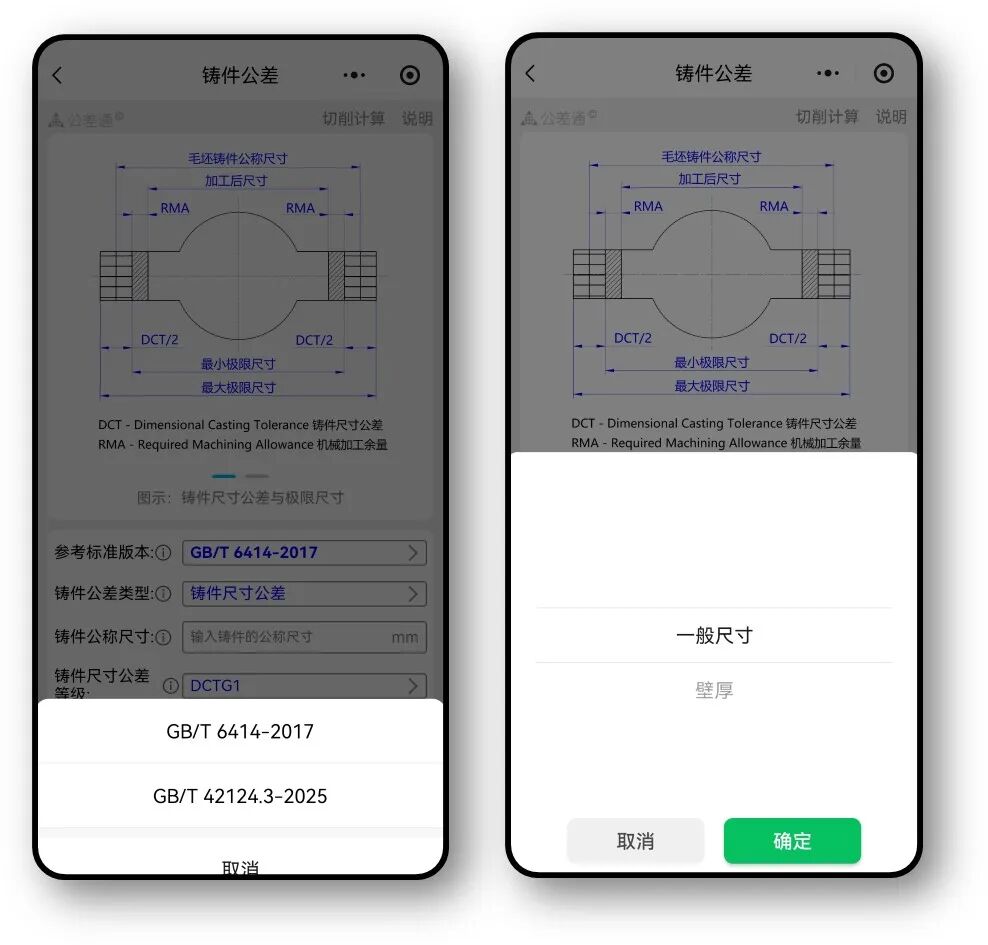

在标准适配方面，我们做了精细化优化：工具新增 “参考标准” 切换入口，可自由切换 2017 和 2025 版国标，切换时会智能保留可复用的等级设置，若从 2017 版切换至 2025 版且原选 DCTG16 等级，会自动调整为 DCTG15 并开启壁厚开关，避免操作困惑。针对铸件尺寸公差，新增 “尺寸类别”（一般尺寸 / 壁厚）开关，壁厚场景下会按对应标准自动换级计算，结果区新增 “实际采用等级” 提示，直观展示有效等级，杜绝数值误解。同时，工具内的术语、说明文案也随标准同步更新，比如 2017 版显示 “错型”，2025 版则匹配新版术语 “错箱”，细节更贴合标准规范。

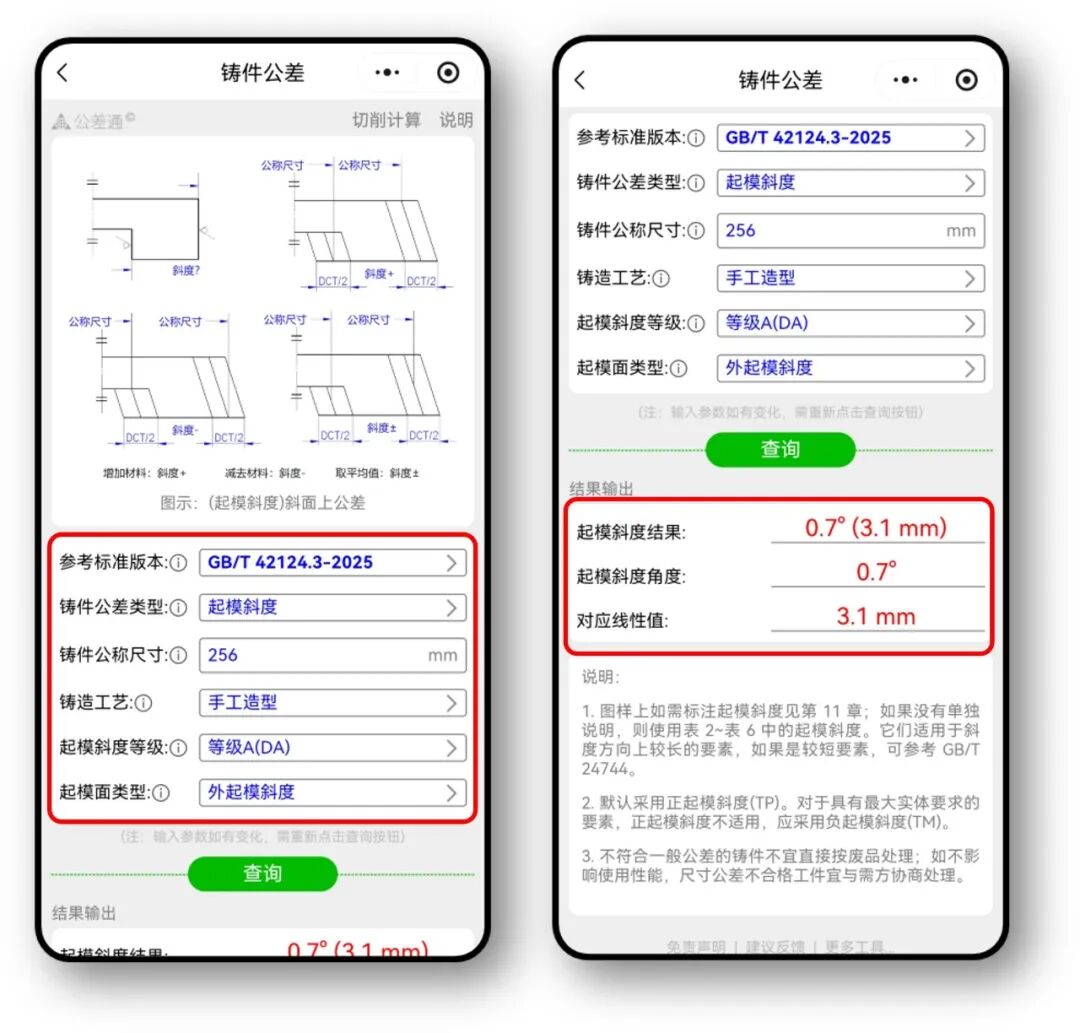

本次升级的一大亮点，是新增 “起模斜度” 独立查询功能！该功能专为 GB/T 42124.3-2025 标准打造，覆盖手工造型、机械造型、金属型铸造等 5 类铸造工艺，支持起模斜度等级（A/B）、起模面类型（内/外）的灵活选择，输入公称尺寸即可快速查询对应的起模斜度角度、线性值等关键数据。若切换至 2017 版标准，工具会清晰提示该标准未配置相关数据表，引导切换至对应标准查询。

此外，我们还优化了结果展示细节：在尺寸公差、几何公差、起模斜度的查询结果区，均补充了 “拒收说明”。2025 版国标下会展示标准中 “不宜直接按废品处理不合格铸件” 的核心语义，2017 版则提示结合图样、供需协议确认拒收要求，为生产决策提供参考，且该说明仅作静态提示，不影响核心查询逻辑。

升级后的工具，核心查询逻辑保持稳定，尺寸公差、几何公差、机械加工余量的输出结果格式不变，确保老用户上手无门槛，同时通过标准驱动的配置模式，让数据查询更精准、交互更贴合实际生产场景。

无论是工艺设计、质检核对，还是生产沟通，这款工具都能帮大家快速精准查询铸件公差相关数据，适配新旧国标，兼顾实用性与专业性。赶紧更新体验，让铸件公差查询更高效、更贴合行业新标准！

特别补充：国家/国际标准纠错

团队在开发迭代铸件公差工具时，对于参考的新版国标 GB/T 42124.3-2025 里揪出两处明显数据错误，连参考的国际标准 ISO 8062-3:2023 也有错。本工具已按行业规律使用修正数据，同时函告国标委与 ISO 等待官方勘误。

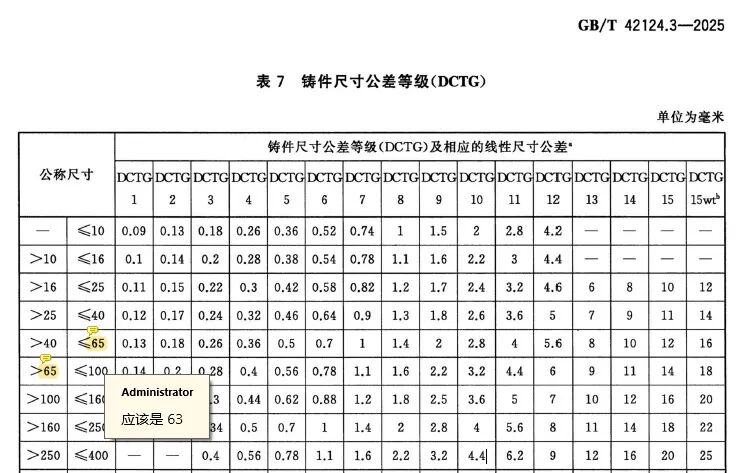

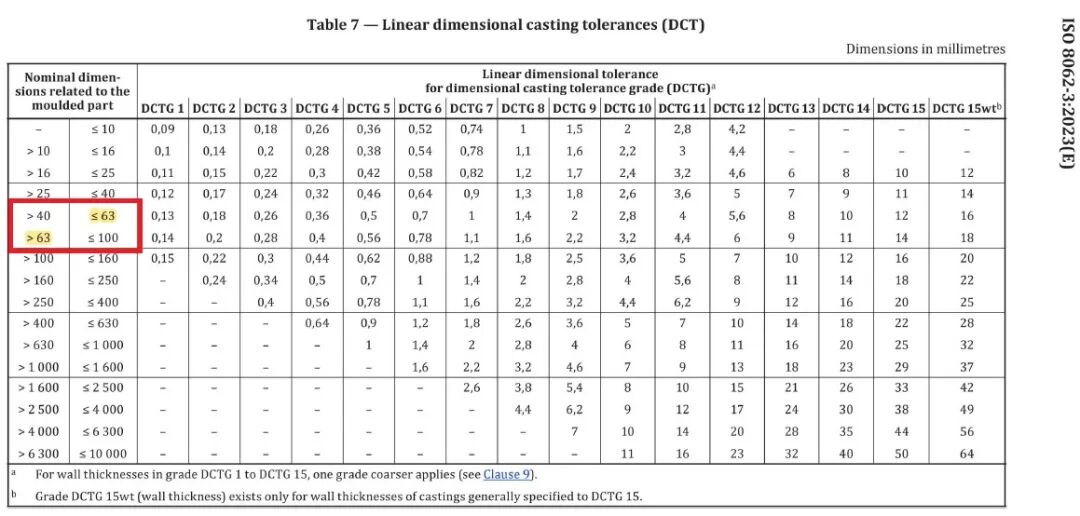

异常1：表 7 铸件尺寸公差等级（DCTG）关于公称尺寸分段，异常数据为“>40至≤65”；“>65至≤100”，经核查参考的国际标准ISO 8062-3:2023对应的表7数据，正确的应该是“>40至≤63”；“>63至≤100”。

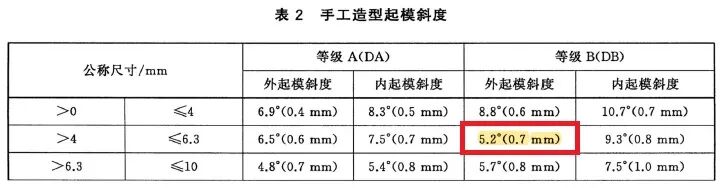

异常2：表 2 手工造型起模斜度存在一处数值异常，该数值与标准内在数据规律、铸造行业工艺逻辑及同标准同类数据匹配原则均存在明显冲突，推测为编辑或录入失误。导常处为：“公称尺寸 > 4～6.3mm 分段、等级 B (DB)、外起模斜度”时对应的标注数值为5.2°(0.7mm)，该数值5.2°存在显著不合理性，与 “尺寸增大、斜度递减” 的核心规律完全矛盾，正常该分段数值应介于 8.8° 与 5.7° 之间。

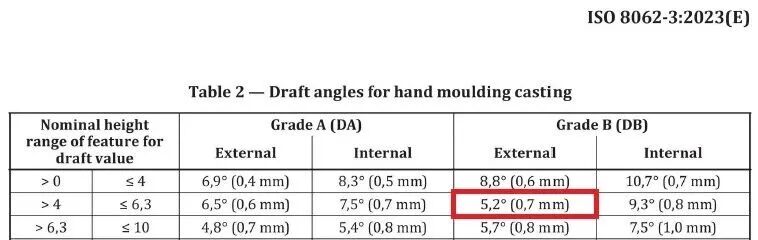

注意：经核查该数据参考的国际标准ISO 8062-3:2023对应的表2数据也有同样问题，猜测应该是参考该国际标准时未有效识别出此处异常或错误。

特别说明：本铸件公差查询工具结合标准数据设计规律、铸造行业工艺要求及工程实际应用场景，已将该异常数值修正为 7.5°(0.7mm)使用，直到对应国家标准或国际标准勘误后，如不一致再更新。

END
