大电流注入(BCI)测试:车载电子电磁抗扰性能的核心评估手段

5月前浏览652

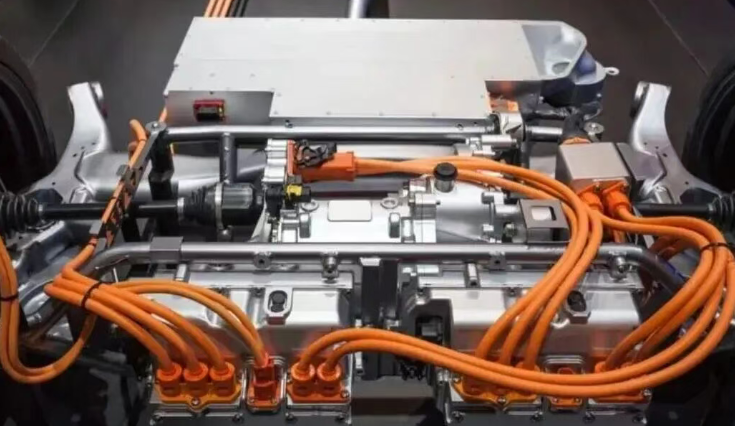

在汽车电动化、智能化深度发展的背景下,整车电子零部件数量呈指数级增长,各类电源线、信号线、通信线等线束多捆扎布置,不同频段电磁干扰信号易在线束间发生耦合。这种耦合轻则造成车载设备功能异常,重则引发核心控制部件失效,直接威胁行车安全。大电流注入(BCI)测试作为模拟线束电磁干扰耦合场景的关键传导抗扰度检测方法,是评估车载电子部件电磁兼容性(EMC)、保障整车电磁安全的核心手段,同时也是满足 ISO 11452-4、GB/T33014.4-2025、GB/T42968.3—2025 等国内外标准的必备检测环节。


01


BCI 测试的核心定义





大电流注入(BCI)测试是一种非侵入式的线束传导抗扰度测试方法,通过专用电流注入探头(电流变压器)将射频(RF)干扰信号直接诱导至被测设备(DUT/EUT)的线束中,通过调整干扰信号的频率、强度及调制方式,模拟车辆实际工况中的电磁干扰场景,评估被测部件在干扰环境下的工作稳定性与功能完整性。



测试过程中,注入探头作为核心耦合部件,被测线束穿入探头实现干扰信号的感应传输,通过改变测试干扰的严重程度和频率范围,完成对被测设备抗扰能力的分级与验证。


02


BCI 测试的工作原理


BCI 测试的核心原理基于互感器电磁耦合效应,将电流注入钳作为第一电流变换器,被测线束视为第二电流变换器,射频干扰信号经注入探头耦合后转换为射频电流,沿被测线束传输并作用于被测设备,电流监测钳实时采集线束中实际感应电流值,确保测试参数的准确性。


根据射频电流的传输回流方式,BCI 测试分为两种类型,适配不同频段的干扰测试需求:


01

共模大电流注入(CBCI)

射频电流以共模方式流过线束,通过参考地形成回流回路并进入 EUT 连接端口,主要适用于30MHz~400MHz 高频测试,模拟空间辐射电磁信号耦合到线缆屏蔽层的实际干扰场景,如车载雷达、5G 通信模块面临的高频无线干扰。




02

差模大电流注入(DBCI)

射频电流以差模方式流过线束,通过被测线束以外的其他线束形成回流回路并进入 EUT 连接端口,主要适用于0.1MHz~30MHz 低频测试,模拟 CAN 总线、电源线等线束间的传导耦合干扰,如电动汽车高压系统、车载供电模块面临的低频干扰。


03



BCI 测试的两种核心方法



BCI 测试需先完成系统校准,再根据测试精度要求、应用场景及量产需求,选择替代法(开环法) 或闭环法(闭环控制法) 开展正式测试,两种方法均需严格记录校准及测试过程中的关键参数,确保测试结果的可追溯性。


01

替代法:高效开环测试,适配批量检测

替代法以前向功率为试验基准参数完成系统校准,通过校准夹具生成目标测试电流等级,精准记录射频功率放大器输出的前向功率数值;正式测试时,直接按照校准确定的前向功率参数对 DUT 施加干扰信号,无需实时监测电流值。

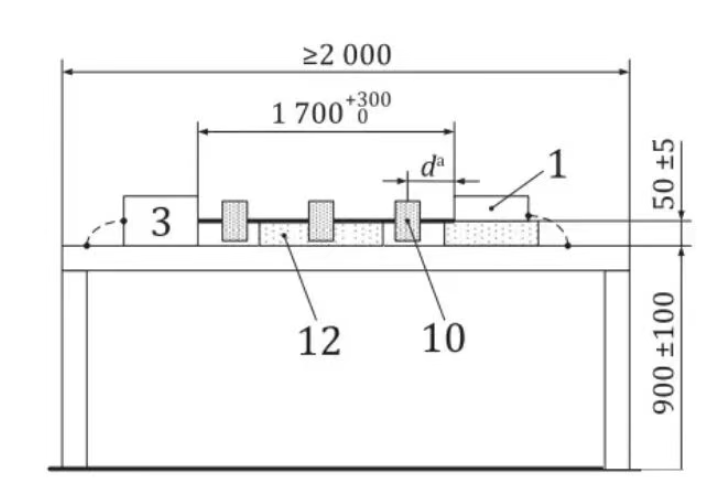

核心特点:测试效率高,无需持续的电流反馈调整,是车企量产阶段车载电子部件一致性检测的首选方法;测试线束标准长度 1700mm,注入钳需在距接插件 150mm、450mm、750mm 三个位置完成测试,覆盖线束不同位置的干扰耦合情况。


02

闭环法:精准闭环控制,适配高要求场景

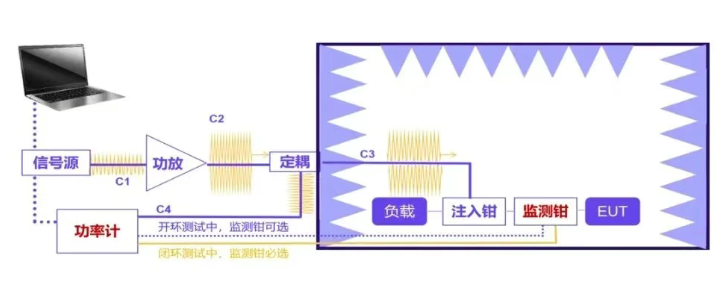

闭环法采用实时电流反馈控制,预先校准好的 RF 干扰信号经射频功率放大器放大后,通过电流注入探头注入线束;同时电流测量探头实时采集线束中的实际电流值,与预设目标电流值进行对比,动态调整功放的信号电平输出,直至实际电流值与目标值一致。

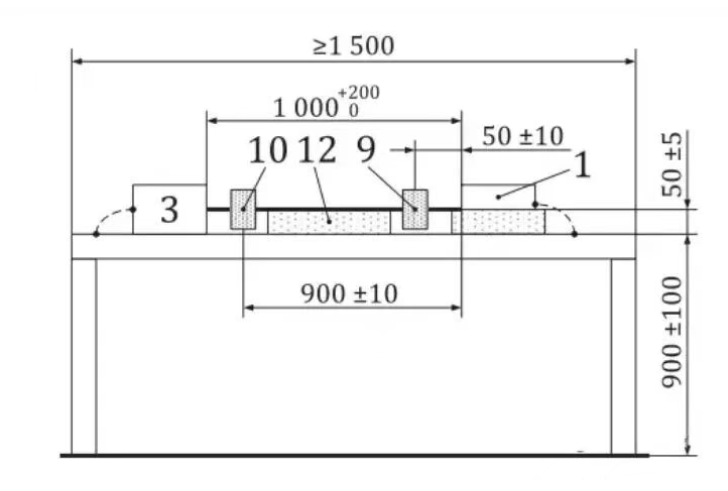

核心特点:测试精度高,能严苛模拟极端电磁干扰工况,适用于 ABS、ESP、车载域控制器等核心安全部件的抗扰测试;测试线束标准长度 1000mm,注入钳距接插件 900mm,电流监测钳固定于注入钳 50mm 处,确保电流监测的及时性与准确性。





04


BCI 测试的实操关键注意事项


BCI 测试结果受测试参数、环境条件等多因素影响,实操中需兼顾测试的充分性、准确性与设备安全性,重点把控以下三大核心要点,同时需严格遵循标准要求在电磁屏蔽室内完成测试:


工作总结是对过往工作当中出现现象、经验、问题作归纳整合,然后对这些内容进行分析,最后得出科学的结论,归纳出经验与教训,从而提高工作效率。


01

科学选择测试电流

测试电流需大于被测电路的额定工作电流,充分模拟车辆极端工况下的强电磁干扰场景,确保测试结果能真实反映设备的抗扰能力;同时需控制电流上限,避免电流过冲造成被测设备的永久性损坏,平衡测试充分性与设备安全性。



02

合理确定测试持续时间

测试持续时间指干扰电流注入线束的时长,单频点驻留时间需不低于 1 秒(符合 ISO 11452-4 标准要求);设定总时长时,需充分考虑被测电路的热耗散能力,防止电路因长时间注入大电流产生过热,导致功能异常或硬件损坏,影响测试结果的真实性。


03

严格控制测试环境

① 保障测试设备状态:确保信号源、功放、注入探头、监测钳等设备完成精准校准,工作状态稳定,避免设备误差引入测试偏差;


② 管控环境参数:将测试环境的温度、湿度控制在标准范围(测试温度推荐 23±5℃),减少环境因素对电磁耦合的影响;


③ 规范测试场地:测试需在电磁屏蔽室内进行,接地板采用阻抗≤2.5 毫欧的铜、黄铜或镀锌钢材,被测设备置于低介电常数(≤1.4)、厚度 50±5mm 的绝缘材料上,避免外界电磁干扰引入测试误差。



05


BCI 测试的行业发展与标准升级


随着智能网联汽车技术的发展,车载电子面临的电磁干扰频段不断拓展,BCI 测试标准也持续迭代升级:2025 版 GB/T 33014.4 将传统 “大电流注入法” 升级为 “线束激励法”,测试频率下探至 100kHz,填补了 48V 轻混及高压系统的低频测试空白;同时 ISO 11452-4 标准新增管状波耦合器(TWC)法,将测试频段拓展至 400MHz~3GHz,弥补了 BCI 测试在 5G、车载雷达、V2X 等高频场景的效率短板。



未来,BCI 测试(0.1MHz~400MHz)与 TWC 测试(400MHz~3GHz)将形成0.1MHz~3GHz 全频段覆盖体系,为智能网联汽车的电磁兼容安全提供更全面的技术保障,成为车载电子研发、验证、量产全流程中不可或缺的核心测试手段。





结语:


作为车载电子电磁抗扰性能评估的核心方法,BCI 测试通过精准模拟车辆实际工况中的线束电磁干扰场景,为整车电磁安全筑牢技术防线。掌握 BCI 测试的原理、方法与实操要点,不仅能帮助企业提升产品的电磁兼容设计水平,更能有效降低产品合规风险,助力产品满足国内外严苛的电磁兼容标准要求,适配汽车电动化、智能化的发展趋势。


来源:电磁兼容之家
