射频干货||接收机关键指标：同信道抑制（CCR）——原理、测试与实战应用
大家好，这里是射频学堂。昨天的习题，我们一起吃透了接收机的“听力底线”——灵敏度，它决定了接收机“能听到多弱的信号”。今天，我们继续深耕接收机核心指标，聊聊另一个“保命级”参数：同信道抑制（Co-channel Rejection, CCR）。如果说灵敏度是“能听到”，那CCR就是“能听清”——在复杂嘈杂的射频环境中，能不能从一堆同频干扰里，精准捕捉到有用信号，全看它的本事。核心概念：同信道干扰与同信道抑制CCR的本质1.1 什么是同信道干扰？同信道干扰，简单说就是“频率撞车”——外来干扰信号和有用信号的频率完全相同，不携带任何有效信息，却像“影子信号”一样，死死跟着有用信号混入接收机。举个射频人都懂的场景：两台对讲机同时调到438.500MHz通话，或者小区里十几户人家的WiFi都挤在2.4GHz信道6，此时你会发现，对讲机通话断续、WiFi网速骤降，甚至直接断连——这就是典型的同信道干扰，相当于“一条车道挤两辆车”，根本无法 正常通行。从技术本质来说，接收机的核心筛选逻辑是“频率识别”：只要信号落在预设的信道范围内，就会被前端的预选器、低噪声放大器（LNA）接收、放大，再送到后端解调。而同信道干扰，刚好完美匹配这个“筛选标准”，前端电路无法通过频率区分“有用信号”和“干扰信号”，只能一并接收、放大，最终干扰信号淹没有用信号，导致解调失败。1.2 什么是同信道抑制（CCR）？CCR，就是衡量接收机“抗同频干扰能力”的量化指标，核心是通过解调信噪比阈值（SNRd）来计算，记住这个核心公式就够了：这里我们拆解两个关键要点，新手也能秒懂：1. SNRd：接收机正常解调有用信号，所需的最低信噪比阈值（比如数字通信中最常见的10dB，不同场景略有差异）；2. 数值逻辑：CCR和SNRd成反比——SNRd越低，CCR数值越大，接收机的抗同频干扰能力就越强。举个实操化的例子：CCR=40dB，意味着什么？当同信道干扰信号的功率，比有用信号强40dB时，接收机依然能正常解调有用信号。40dB的差距有多夸张？相当于干扰信号的功率是有用信号的10000倍，能在这么强的干扰下“听清”，就是CCR的核心价值——它是接收机在复杂电磁环境中稳定工作的“护城河”。同信道干扰的3大成因（实操必知，避坑首选）做射频实操，先找成因，再找解决方案。同信道干扰的3大常见成因，结合场景和影响程度，整理成表格，一目了然，方便大家排查问题：成因类型典型场景影响程度相邻设备信道重叠对讲机同频通话、WiFi同信道拥堵、工业遥控同频复用⭐⭐⭐ 高频发生（最常见）多径反射干扰城市楼宇密集区、室内复杂环境（墙体、家具反射信号）⭐⭐⭐ 难以避免（环境因素导致）外部杂散信号劣质发射机、非线性器件（如功放）产生的杂散信号，刚好落在接收信道⭐⭐ 偶发但危害大（易导致解调失真）补充一个实操中常遇到的案例：某工地两台对讲机，一台工作在438.500MHz，另一台误调至同一频率，导致双方通话都出现“杂音盖过人声”，调整其中一台的信道后，干扰立即消失——这就是最典型的“信道重叠”导致的同信道干扰，也是我们实操中最容易排查和解决的情况。CCR的工作原理：前端滤波+后端算法的协同防御很多新手会有疑问：同频信号，前端滤波器滤不掉，怎么实现抗干扰？答案很简单——CCR的实现，靠的是“硬件筑墙+软件识别”的双层协同，少了任何一层，都达不到理想效果。第一层：前端滤波电路（预选器为主，压低干扰幅度）这里要明确一个误区：前端滤波（比如预选器）无法滤除同频信号（因为频率完全相同），但它能通过优化滤波特性，最大限度压低干扰信号的幅度，提升有用信号在总接收能量中的占比，为后端处理“减轻负担”。关键器件推荐（实操常用）：高选择性预选器、可调谐滤波器（比如ADI的ADMV8818，可调谐范围广，适配多种频段，实操中很常用）；如果是高频场景，还可以选用腔体滤波器、SAW滤波器，进一步提升选择性。第二层：后端信号处理算法（识别有用信号，“打捞”目标信息）前端压低干扰后，后端算法负责“精准识别”——利用有用信号的调制特征、编码规则、统计特性，从混合信号（有用信号+干扰信号）中，把有用信号“捞”出来，实现正常解调。实操中常用的技术：自适应均衡（抵消多径干扰带来的失真）、扩频解调（提升抗干扰能力）、纠错编码（修复干扰导致的信号错误），这三种技术常结合使用，尤其是在军用、卫星接收等对CCR要求高的场景。协同效应总结：前端硬件“压低干扰”，后端算法“识别信号”，两者结合，才能实现高CCR，让接收机在同频干扰下依然能稳定工作。CCR的衡量、计算与提升（实操重点，必学必练）4.1 指标解读：dB值越大，抗干扰越强CCR的数值单位是dB，核心逻辑只有一个：dB值越大，接收机的抗同频干扰能力越强。结合不同应用场景，整理了常见的CCR数值范围，大家可以对照自己的项目参考：CCR值抗干扰能力典型应用场景20dB较弱消费级玩具遥控器、简易接收机（对干扰要求低）40dB良好专业对讲机、工业遥控、普通民用接收机（主流应用）60dB+优秀军用通信、卫星接收、航空航天接收机（高抗干扰需求）结合公式，给大家举一个实操中常用的计算示例，一看就会：已知CCR=40dB，代入公式CCR = -10log(SNR_d)，可计算出SNRd=10⁻⁴（即0.01%）。这个结果的实际意义是：即使同信道干扰的功率，是有用信号的10000倍，接收机依然能正常解调有用信号——这就是40dB CCR的实战价值。4.2 实战案例：CCR如何决定接收机生死光懂理论不够，结合实操场景，看一个对比案例，更能理解CCR的重要性（模拟真实工业场景测试）：测试条件：1. 有用信号强度：-80dBm（接近多数专业接收机的灵敏度临界值）；2. 同信道干扰强度：-40dBm（干扰比有用信号强40dB，模拟复杂干扰环境）。结果对比：1. CCR≥40dB的接收机：正常解调，输出信号清晰，误码率低于临界值 ✅（符合工业使用要求）；2. CCR=30dB的接收机：信号严重失真，输出杂音明显，误码率超标，无法 正常解调 ❌（直接无法使用）。结论：CCR直接决定了接收机在复杂射频环境中的工作边界——尤其是在工业、户外等干扰较多的场景，CCR不达标，接收机再灵敏，也只能“听个响”，无法稳定工作。4.3 提升CCR的两大实操方法（落地性强，新手可上手）提升CCR，不用盲目堆硬件，重点从“硬件优化”和“环境优化”两个维度入手，实操性强，成本可控：方法一：硬件优化（核心，从源头提升抗干扰能力）1. 选用高选择性预选器：优先选用腔体滤波器、SAW滤波器，提升前端对干扰信号的抑制能力（尤其是近频干扰，间接辅助同频干扰抑制）；2. 采用可调谐滤波器：比如ADI ADMV8818，可根据实际信道，动态调整滤波范围，精准压低同频干扰幅度；3. 优化LNA线性度：选用高线性度的低噪声放大器，降低因非线性失真产生的互调产物，减少内部干扰，间接提升CCR。方法二：环境优化（低成本，快速见效）1. 合理规划信道：避免相邻设备使用同一信道（比如对讲机、WiFi，提前规划信道，预留间隔）；2. 增加天线隔离度：将接收机天线与干扰源天线拉开距离，或调整天线方向，减少干扰信号耦合；3. 屏蔽环境使用：在干扰严重的场景（如工业厂房、基站附近），将接收机放在屏蔽箱或暗室中使用，降低外部杂散信号干扰。CCR测量实战：5步标准化流程（新手也能上手，避坑指南附后）射频实操，“会测”比“会懂”更重要。CCR的测量，核心是“模拟真实干扰场景”，找到接收机刚好能正常解调的临界点，再通过计算得出数值。下面是标准化的5步测量流程，结合避坑指南，确保测量结果准确。5.1 测量核心逻辑核心思路：让有用信号与同频干扰信号，同时输入待测接收机，保持有用信号幅度不变，逐步提升干扰信号幅度，直到接收机刚好能正常解调（或刚好出现失真），记录此时的干扰信号和有用信号强度，代入公式计算CCR。5.2 详细测量步骤（Step by Step，实操可直接套用）Step 1：设备准备（缺一不可，提前检查）设备数量关键要求（避坑重点）待测接收机1台工作状态正常，调制方式、带宽与实际使用一致信号发生器2台频率精度≤1Hz（确保同频，避免频率偏差导致测量失真）频谱分析仪1台能精准监测信号幅度，提前校准射频线缆若干低损耗线缆，连接牢固，避免接触不良（影响幅度测量）屏蔽环境必备暗室或屏蔽箱，避免外部杂散信号干扰测量结果Step 2：参数设置与校准（关键一步，决定测量精度）1. 待测接收机：设置工作频率、调制方式、中频带宽，完全匹配实际使用场景（比如对讲机设置为FM调制，带宽12.5kHz）；2. 信号源A（有用信号）：频率设置为接收机的工作信道频率，幅度调至临界解调值（参考接收机灵敏度，比如-85dBm，确保接收机刚好能正常解调）；3. 信号源B（干扰信号）：频率与信号源A完全一致（误差≤1Hz），初始幅度调至远低于有用信号（比如-100dBm），避免初始干扰过强，直接导致接收机失真。Step 3：提升干扰，寻找临界点（耐心操作，仔细观察）1. 保持信号源A（有用信号）的幅度不变，缓慢增大信号源B（干扰信号）的幅度，每次调整幅度不超过2dB；2. 实时观察接收机输出：音频接收机听音频质量（是否出现杂音、断续），数字接收机看误码率、星座图（误码率是否超标，星座图是否失真）；3. 当接收机刚好出现明显失真（或刚好能正常解调，取临界值）时，立即停止提升干扰幅度，记录两个关键数值：干扰信号强度P{干扰}、有用信号强度P{信号}。Step 4：计算CCR（两种方法，相互验证，确保准确）方法A（直接法，实操最常用）：CCR(dB) = P{干扰} - P{信号}方法B（公式法，用于验证）：测量此时接收机的解调信噪比阈值SNRd，代入核心公式CCR = -10log(SNR_d)，计算得出CCR。实操计算示例：已知P{信号} = -85dBm，P{干扰} = -45dBm，代入直接法公式：CCR = (-45) - (-85) = 40dB两种方法计算结果应基本一致（误差≤2dB），若偏差过大，需重新检查设备设置和测量步骤。Step 5：重复测试，取平均值（提升测量准确性）1. 重复步骤2-4，共测试3-5次；2. 每次测试前，微调信号源A（有用信号）的幅度（±1dB），模拟真实场景中的信号波动；3. 计算3-5次测试的CCR平均值，作为最终测量结果（减少偶然误差）。5.3 测量注意事项（避坑指南，新手必看）很多新手测量CCR时，结果偏差很大，大多是忽略了以下几点，整理成表格，方便大家对照检查：注意点具体要求后果（不注意会怎样）频率一致性两台信号源的频率误差≤1Hz，严格同频非严格同频，测量的不是“同信道干扰”，结果完全失真环境控制必须在屏蔽环境（暗室/屏蔽箱）中测试外部杂散信号干扰，导致测量结果偏高或偏低参数匹配接收机调制方式、带宽，与实际使用一致测试场景脱离实际，测量结果没有参考价值线缆检查确保线缆连接牢固，无接触不良、损耗过大信号幅度测量误差，导致CCR计算偏差仪器校准测试前，校准信号源输出功率、频谱分析仪绝对功率值偏差，直接影响CCR计算结果结语：灵敏度与CCR——接收机的“双盾防护”最后，我们回归射频接收机的核心逻辑，记住这两句总结，就能理清灵敏度和CCR的关系：1. 灵敏度：让接收机“听到远处的声音”（核心是弱信号检测能力，决定“能听到”）；2. 同信道抑制（CCR）：让接收机“在嘈杂中听清目标”（核心是抗同频干扰能力，决定“能听清”）。两者相辅相成，缺一不可——只有灵敏度和CCR都达标，接收机才能在复杂的电磁环境中，既听得见，又听得清，稳定发挥作用。#射频学堂#射频基础#射频技术#无线通信#电子工程师#车载射频版权声明射频学堂发布的原创及转载内容，版权均归原作者所有，文中观点仅代表作者本人，射频学堂仅作知识分享与传播使用。如需转载或引用，请联系原作者获得授权。来源：射频学堂

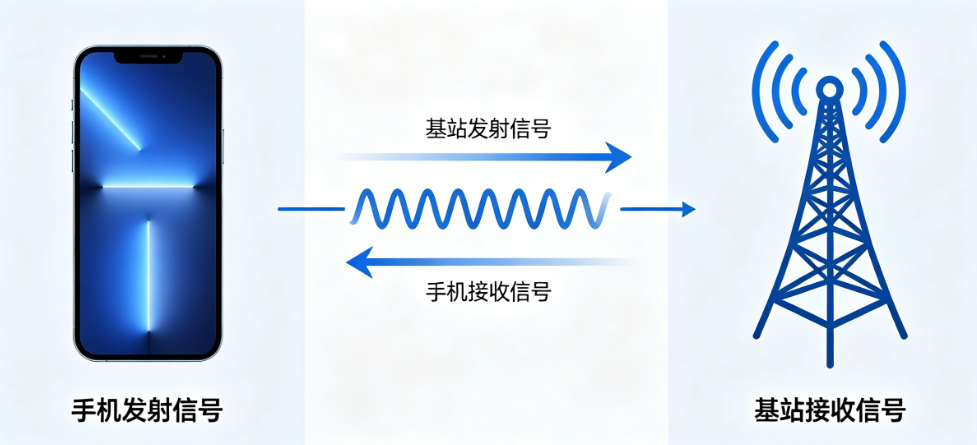

完整题目回顾
；
