第四42夜 ：卓越工程师底层思维：告别繁琐方程，用“微分关系”和“面积法”重构AI级别的结构直觉
地点：研讨室，落地窗外晨曦微露。
人物：
小生：盯着桌上的复杂外伸梁，手里攥着计算器，却迟迟没下笔。
老师傅：悠闲地敲着桌面，“别算啦，盯着图看，内力图就在载荷图里藏着呢。”
1. 战前热身：看清载荷“全家桶”

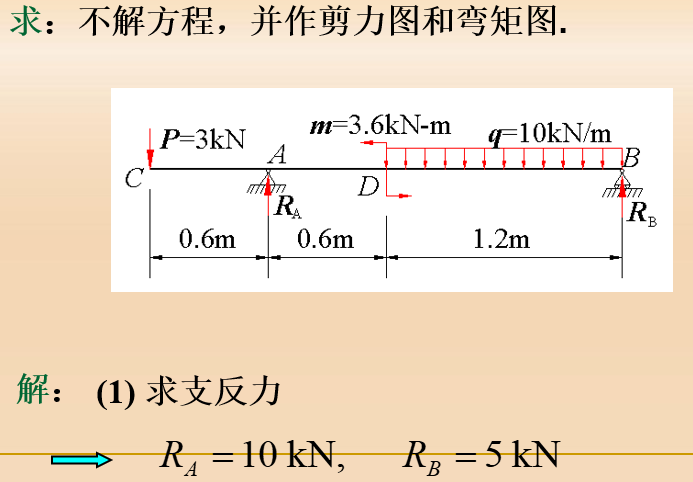

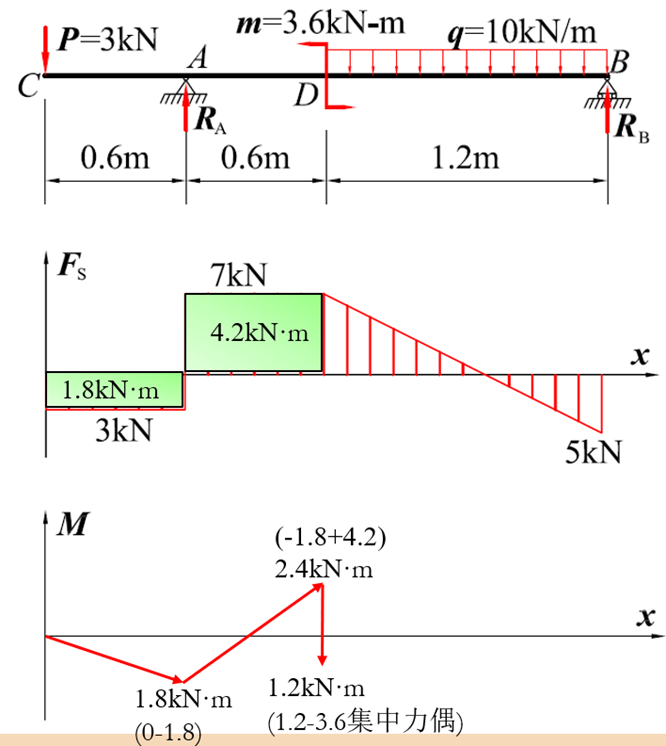

小生：师傅，这题可够复杂的。左边集中力 ，中间集中力偶 ，右边还有均布载荷 。
老师傅：载荷确实全，涵盖了咱们之前讲的所有跳变逻辑。题目要求“不解方程”，意思就是让你用微分关系和面积法直接盲画。咱们先把“外账”算清：求得支座反力 （向上）， （向上）。咱们上一讲学了剪力弯矩的微分关系，现在要实操一下了。
第40夜：梁分析内力图的“速写”算法：详解梁系设计中的微分关联与面积积分逻辑
小生：明白了！画笔备齐，咱们这就动身。
2. 剪力图（ ）的“跳变与滑坡”
老师傅：咱们不下刀、不列方程，直接根据载荷图的“指令”把剪力图勾勒出来。

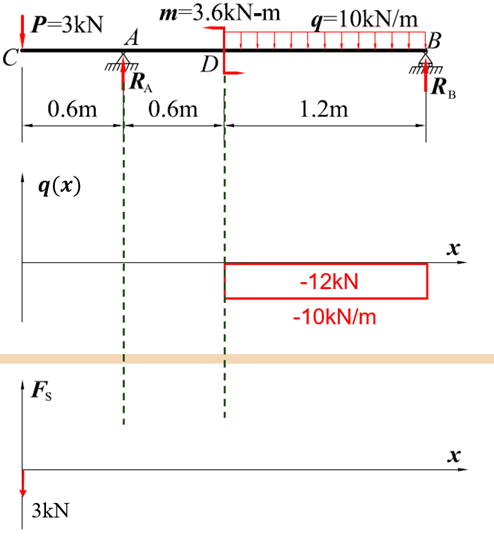

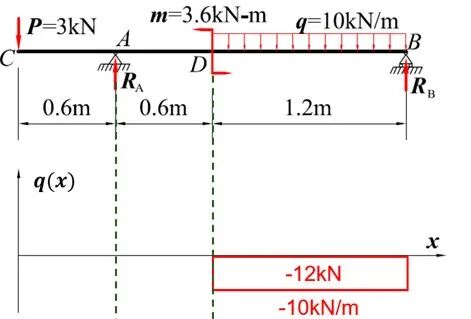

Step 1：审计分布载荷“总账”小生：右侧均布载荷 ，方向向下。按照全局坐标系，向上为正，所以 。这段长 ，总贡献就是 。

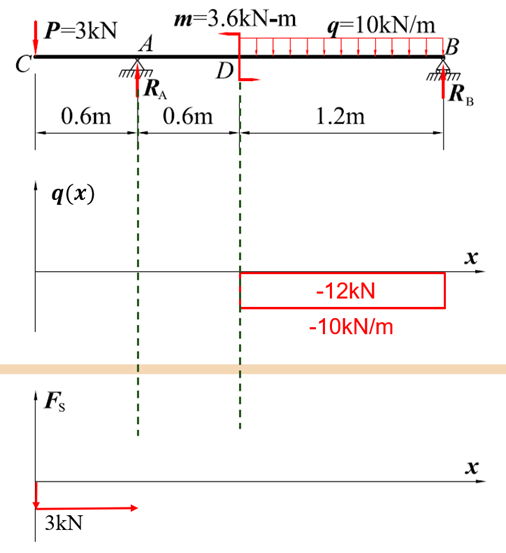

Step 2：起点突变（ ）小生：起点 有向下的集中力 。剪力图直接从 “垂直下跳”到 。
Step 3：平稳过渡（ 段）小生： 段 ，剪力保持常数。画一条水平直线，死守 。

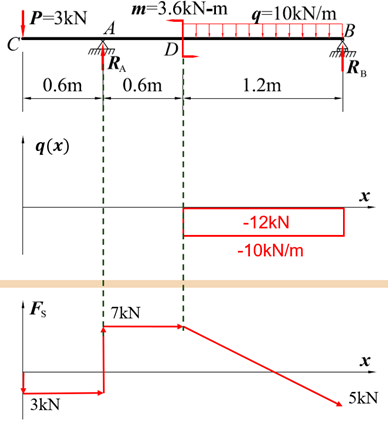

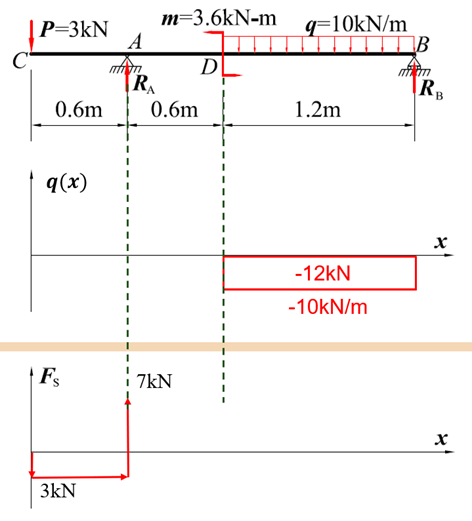

Step 4：支座“强力拉升”（ 点）小生：到支座 了，反力 向上。从 向上跳 个单位，冲到 。

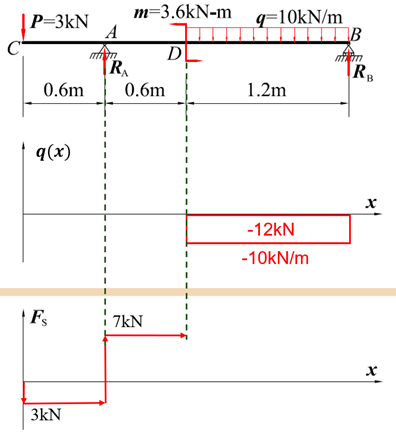

Step 5：继续巡航（ 段）小生： 段同样没有分布载荷，水平直线挺进。
Step 6：力偶无视与载荷滑坡（ 段）老师傅：记住，力偶矩只管“转”，不管“切”，剪力图里直接无视它！

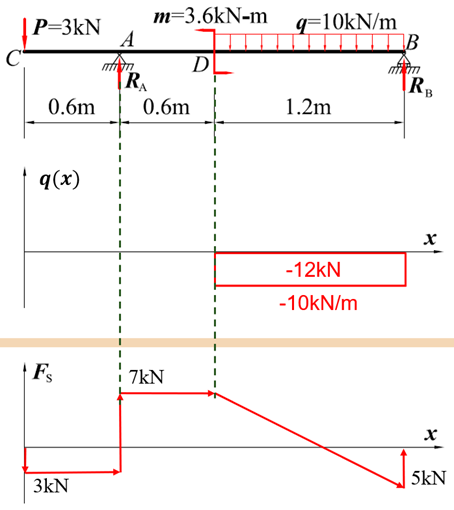

小生：明白。过了 点， 发威，剪力图是一条斜率为 的直线。从 开始降，总共降 ，最终到达 。
Step 7：完美闭合（ 点）小生：最后到达 点，向上跳支反力 ，正好回到 ！
3. 面积审计：算出弯矩的“变动额”

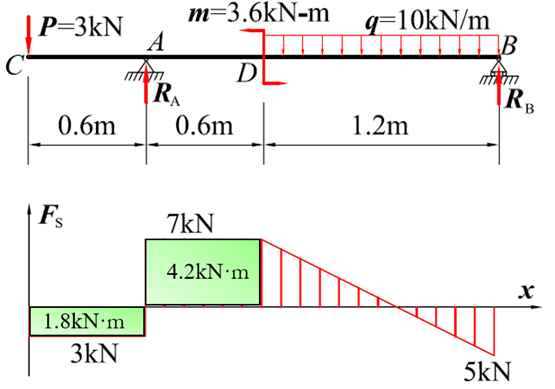

老师傅：剪力图画完了，别急着动笔画弯矩。弯矩图上两点间的差值，等于剪力图曲线下的面积。
Step 1：矩形面积小生： 段面积 ； 段面积 。

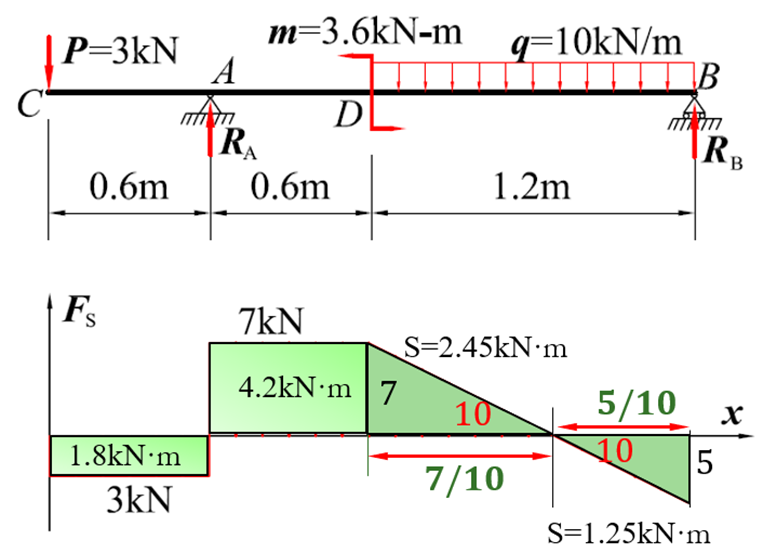

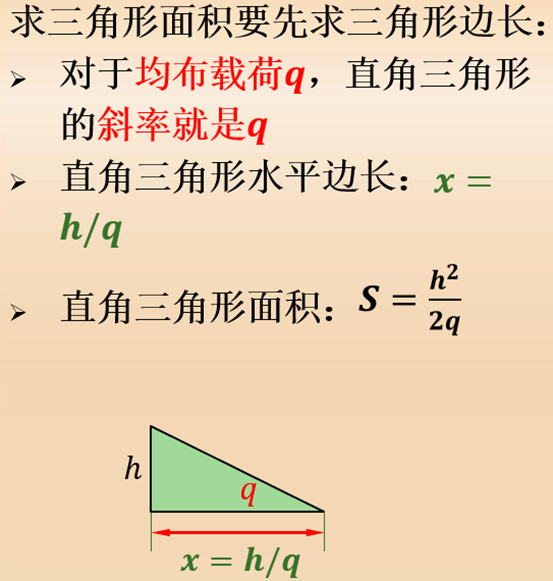

Step 2：三角形边长的速算技巧小生： 段剪力过零点，底边长怎么算？
老师傅：直角三角形水平边长 直接等于高度 除以载荷集度 *：

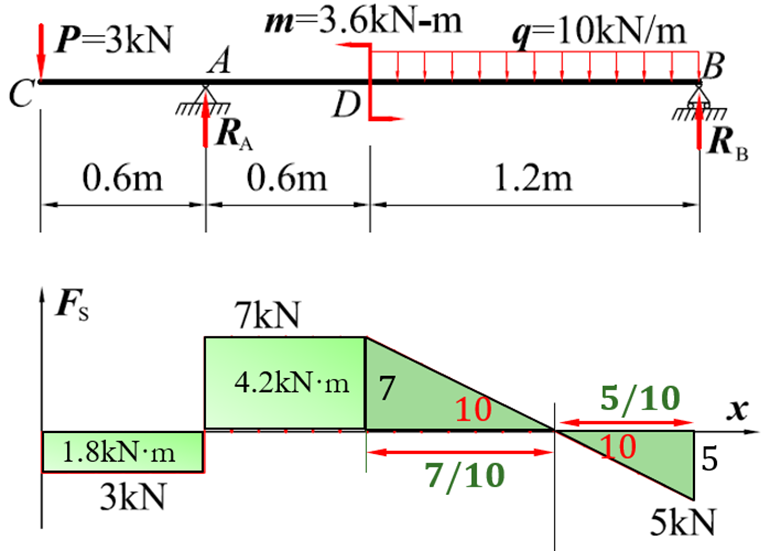

小生：太妙了！左侧三角形底边 ；右侧三角形底边 。总长刚好 。
Step 3：最终审计面积小生：正向三角形 ；负向三角形 。
4. 弯矩图（ ）的一气呵成
老师傅：现在开始“位移”。口诀：前图面积 = 后图增量。

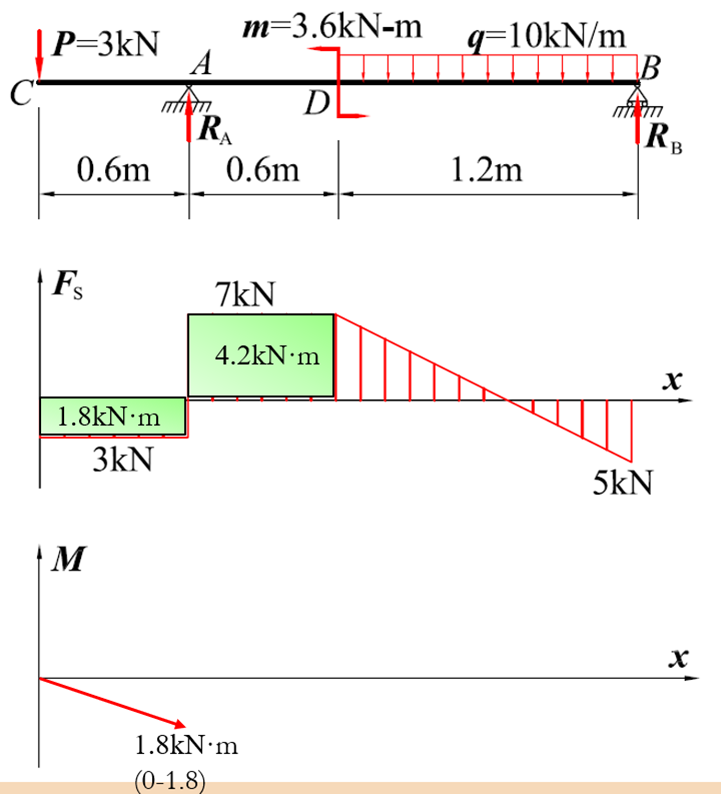

Step 1：外伸端起始下挫（ 段）小生：从 开始，线性下降 ，到达 。由于剪力是常数，弯矩是斜直线。

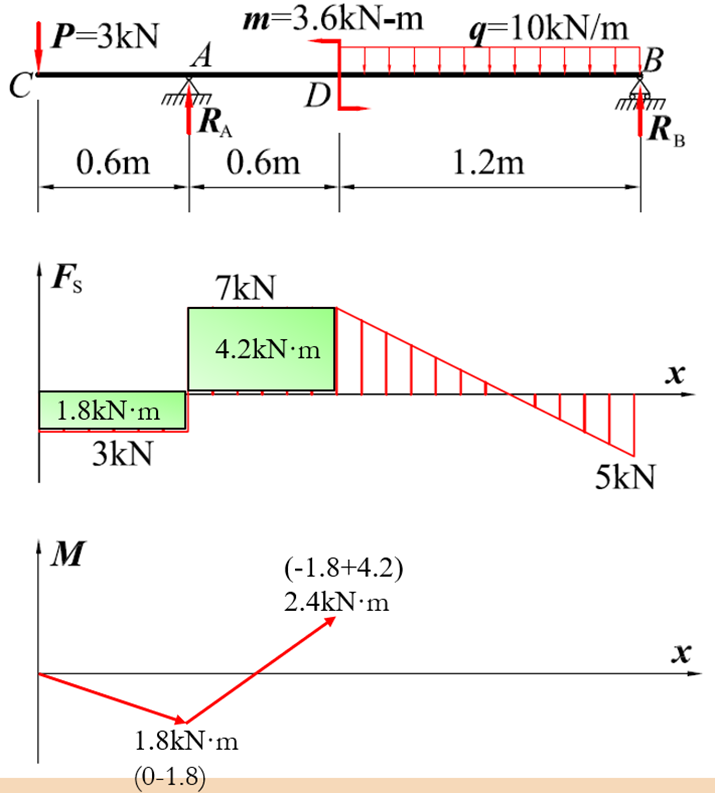

Step 2：支座间强力反弹（ 段）小生：在 基础上加增量 ，斜着冲到 。
Step 3：遭遇“下台阶”突变（ 点）老师傅：注意！ 点有“下台阶”的集中力偶矩 。
小生：“下台阶”，弯矩直接垂直下跳！ 。

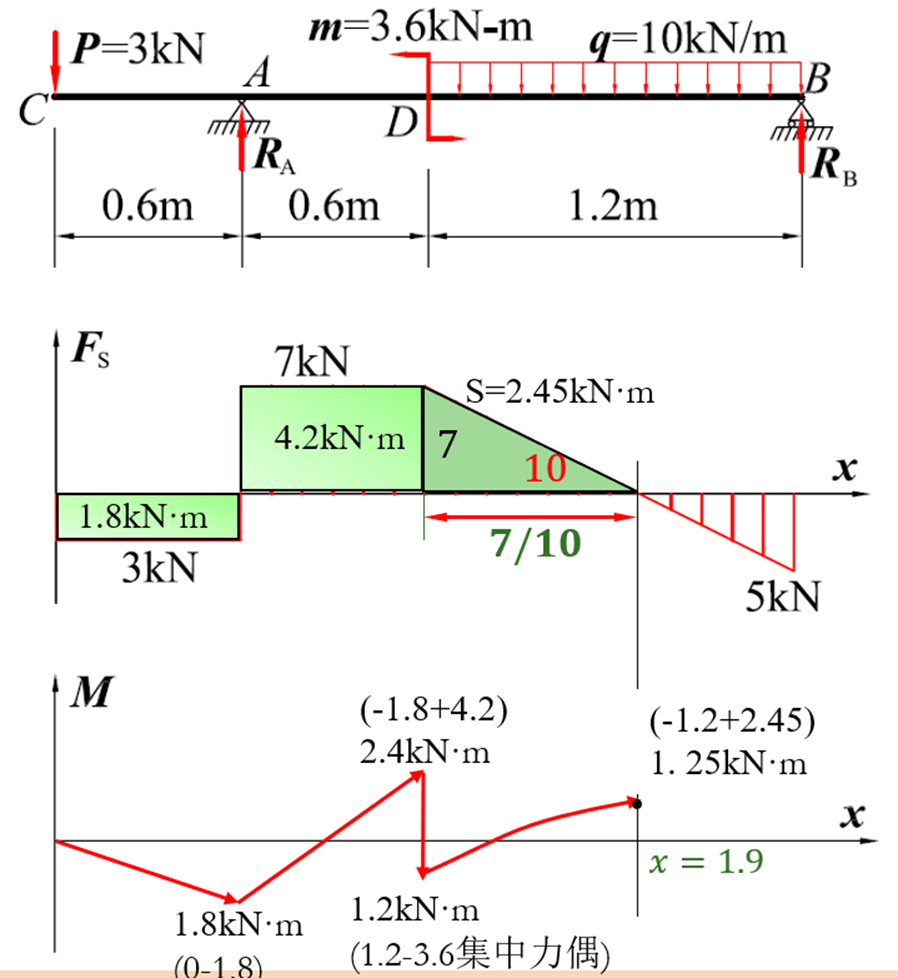

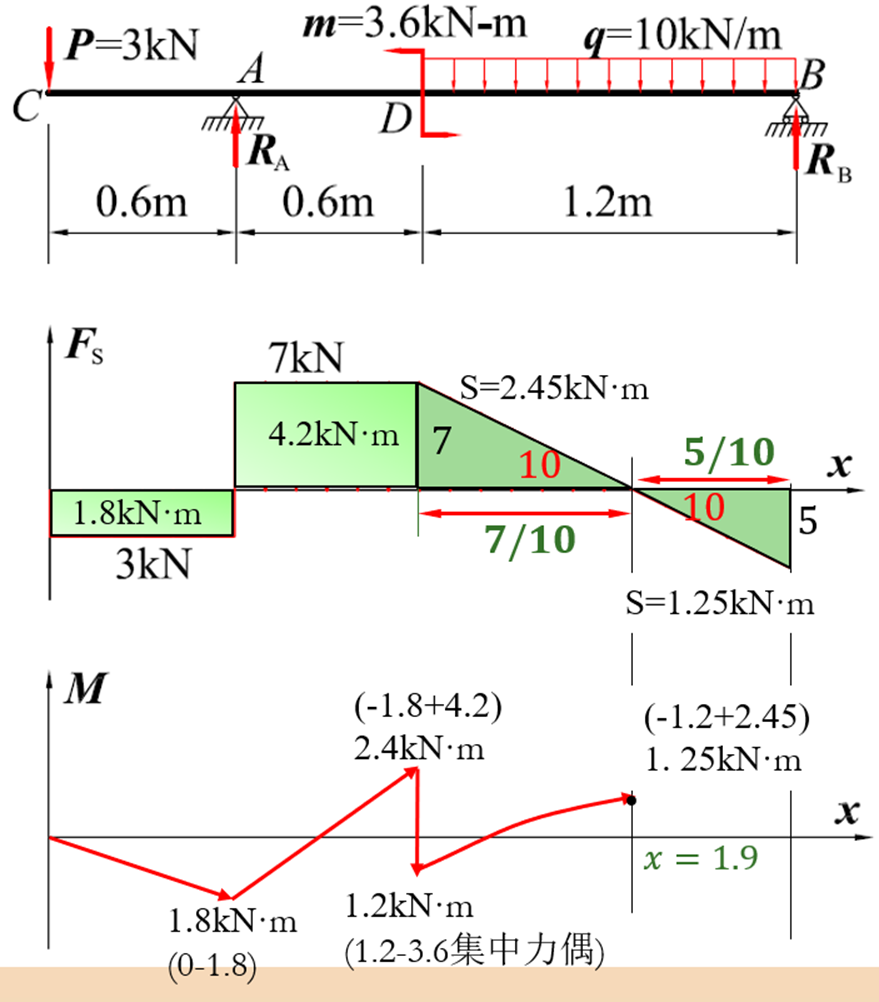

Step 4：抛物线顶峰（ 零点）老师傅：过了 点， 出现，弯矩图变二次抛物线。
小生：从 加 到达 。剪力为 的位置就是抛物线的顶点！
Step 5：完美回归（零点 ）小生：最后一段减去 ，正好回到 ！由于 向下，抛物线保持“开口向下”的形状。
本章总结：手绘内力图的“心法”
起始点：无集中力偶则从 出发。
路线上：弯矩改变量 = 剪力图面积（剪力正上升，剪力负下降）。
突变点：力点跳剪力（同向）；矩点跳弯矩（看集中载荷是上台阶还是下台阶）。
曲线形：剪力水平 弯矩斜线；剪力斜线 弯矩抛物线。
危险点：剪力等于 的位置，往往藏着弯矩的极值。
老师傅：看，一张复杂的内力图，连个截面方程都没列就画出来了。
小生：确实丝滑！不过师傅，咱们现在知道了哪里最“危险”，但这根梁到底能不能抗住不折断？
老师傅：问得好。从宏观内力到破坏，咱们该去研究截面内部的应力排布了。
