新能源汽车的电池内部结构及生产组装全过程图解

随着新能源汽车日渐火爆，动力电池行业也变得炙手可热。我们所熟知的特斯拉电动汽车便是用的18650锂离子电池通过模组串并联组成的动力电池板。今天就带大家看看新能源汽车锂电池的内部构造和生产组装过程。

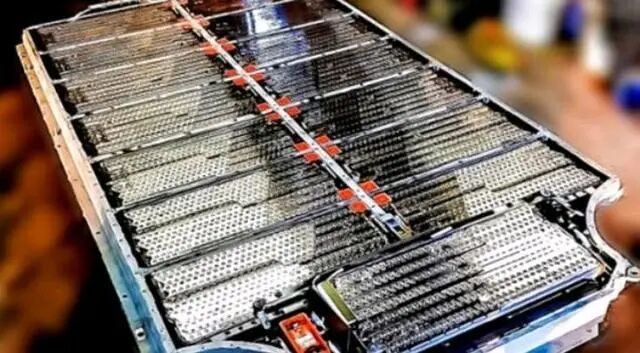

新能源汽车电池板拆开后长这样

完整的新能源动力电池板

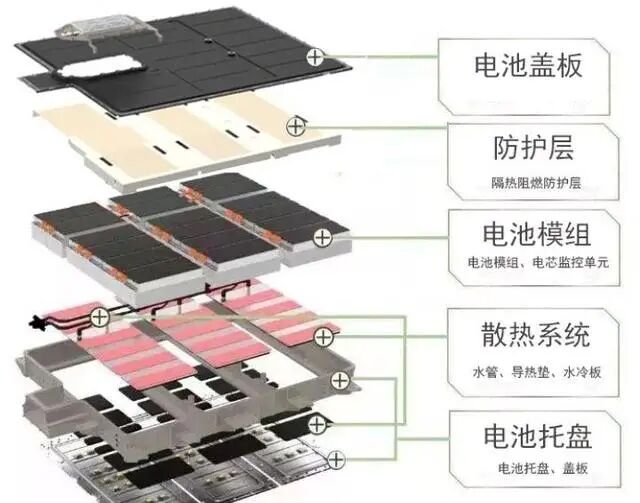

新能源电池板的内部构成新能源汽车动力电池板由多个串并联的电池模组，经过电池托盘、液冷散热系统、阻燃隔热防护层等组件封装而成，一起了解一下它是怎么生产出来的

1

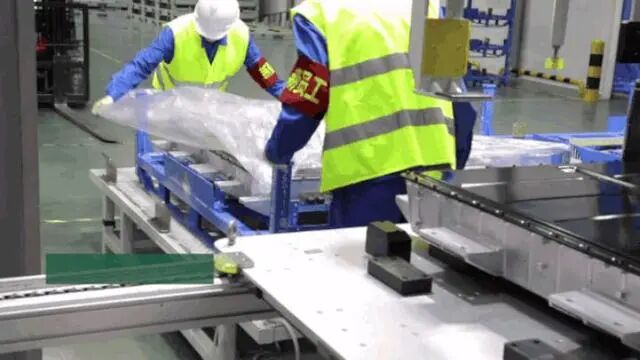

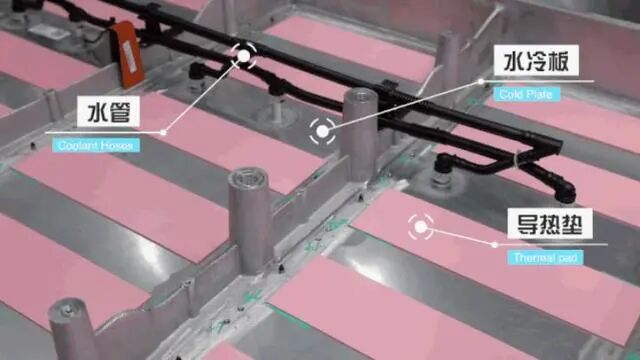

导热垫、水管安装

2

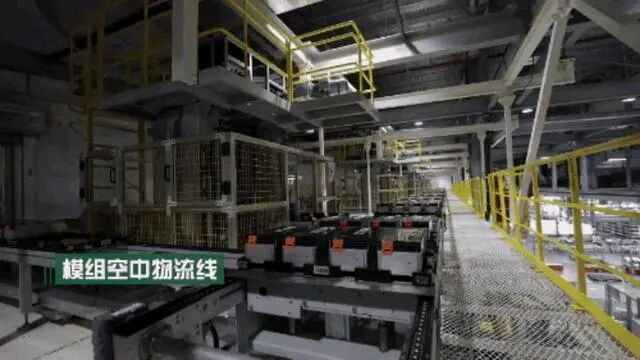

电池芯模组安装

3

水冷系统气密性检测

通过加压、保压检测水冷系统气密性。

4

高低压线束安装

高压线束是实现电气化架构的必要组成部分。它可以实现模组串联或并联，使得模组和电池包设计和布置有更高灵活性。与EDM中继电器配合，还可以实现根据需求切换电池包电压平台。

5

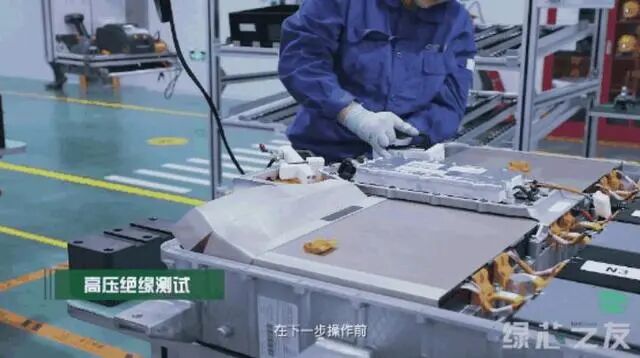

高压绝缘测试

6

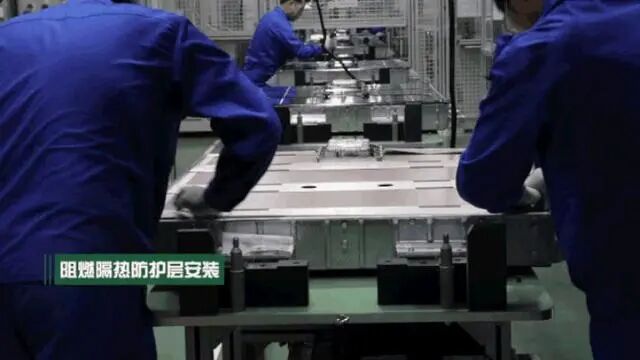

阻燃隔热防护层安装

进一步降低热失控风险。

7

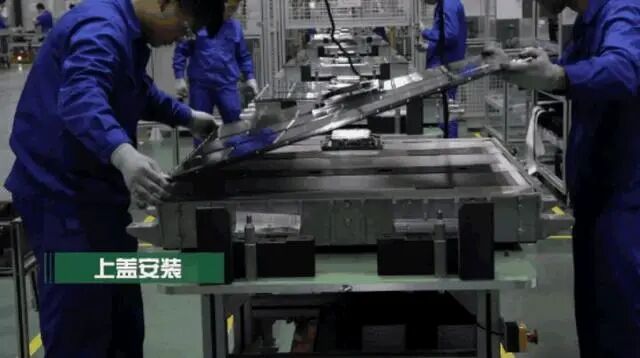

上盖安装

8

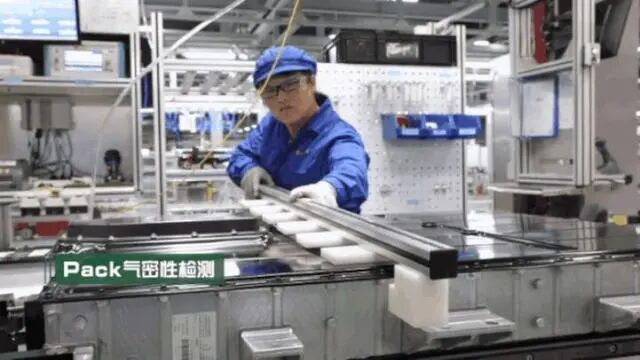

Pack气密性检测

9

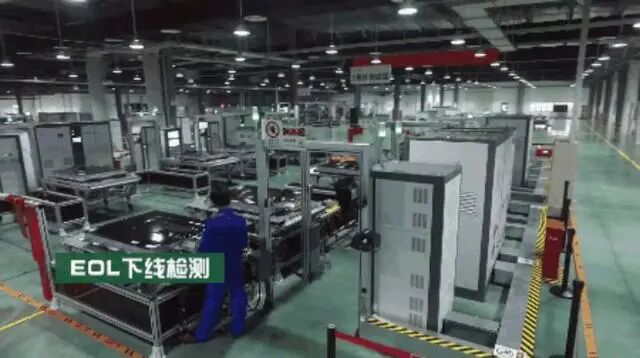

EOL下线测试

10

一个安全可靠的动力电池诞生了
