解密新能源MPV低频“轰头”声！工程师如何精准揪出噪声元凶并完美“消音”？
随着电动汽车的普及，没有了发动机轰鸣的掩盖，来自路面的低频噪声问题愈发凸显，直接关系到座舱的静谧性与豪华感。近日，一项针对某新能源MPV车型的研究，为我们揭示了低频路噪的根源，并提供了经过实车验证的解决方案。
一、揪出“真凶”：27Hz与43Hz的异常峰值

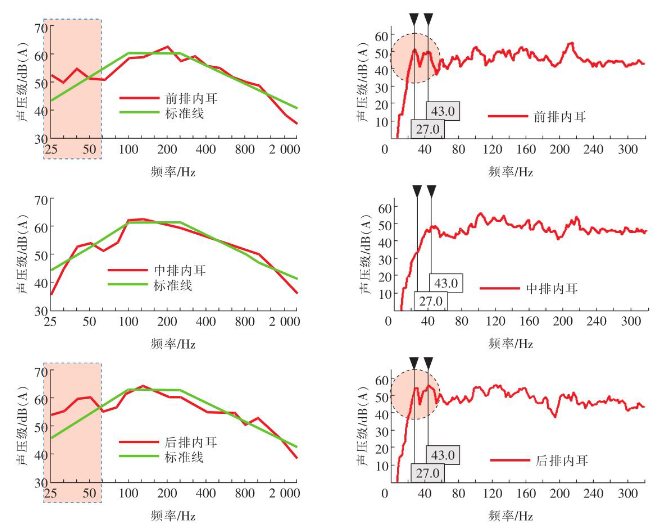

研究团队首先对存在问题的样车进行了摸底测试。如图1所示，在粗糙路面行驶时，车内噪声曲线在27Hz和43Hz处出现了显著的峰值，超过了设定的目标线，这与驾乘人员主观感受到的“压耳感”完全吻合。
图1：实车测试噪声曲线
（图片说明：该图清晰地显示了在27Hz和43Hz处，车内噪声声压级显著高于目标线，客观数据印证了主观不适感。）
通过初步分析，团队确定噪声主要来源于结构传递路径，而后悬架是主要的贡献源。但具体是哪个部件、如何作用的，仍需进一步侦查。
二、扮演“噪声侦探”：TPA精准定位问题路径
为了精确量化噪声来源，工程师们扮演起了“侦探”角色，采用了经典的传递路径分析（TPA） 方法。他们在悬架与车身连接的12个关键点布置传感器，建立了包含36条传递路径的精细模型。

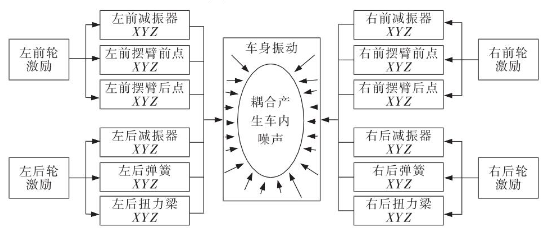

图2：路噪结构传递路径分析模型

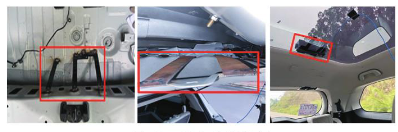

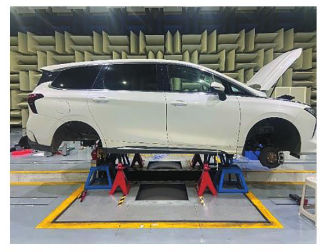

图3：结构传递函数测试过程

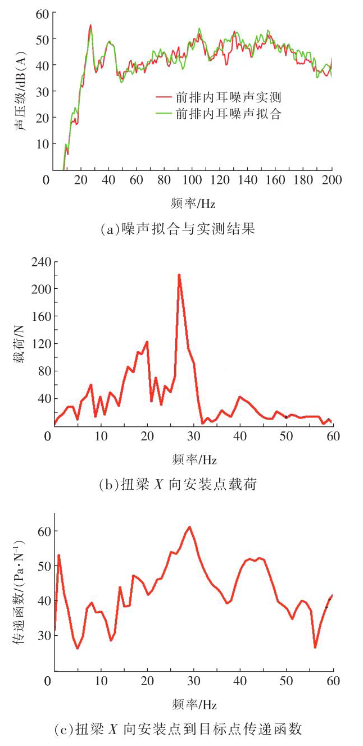

图4 传递路径分析结果
（图片说明：图2为建立的传递路径模型示意图，图3为TPA分析结果。图4表明，在27Hz处，后扭梁安装点X方向的传递路径贡献量最大，成功锁定了关键问题路径。）
分析结果显示：
27Hz问题：主要由后悬架整体X向刚体模态与尾门一阶刚体摆动模态耦合引起。路径贡献量分析指出，后扭梁X向是主要贡献路径。
43Hz问题：主要由天幕（全景天窗）的一阶模态与车内声腔的一阶模态耦合引起，传递函数在该频率处出现峰值。
三、锁定“问题部件”：模态测试与工作变形分析验证
TPA找到了“问题路径”，但具体是哪个部件在“作怪”？研究团队结合模态分析和工作变形分析（ODS），对嫌疑部件进行了“庭审”。
针对27Hz，测试发现后扭梁的X向刚体模态为27.4Hz，尾门的一阶摆动模态为29.5Hz，均与问题频率27Hz非常接近，且ODS显示存在明显的强迫振动，确认二者是主要问题部件。
针对43Hz，测试发现天幕的一阶模态为45Hz，声腔模态为40Hz，与43Hz接近，确认为耦合振动的来源。

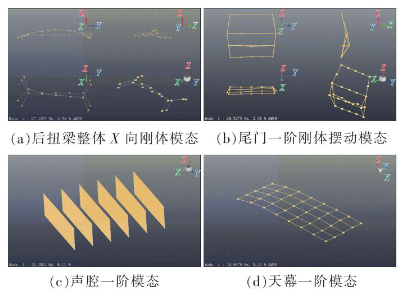

图5 模态测试结果
四、开出“治理药方”：基于仿真的结构优化
找到根源后，下一步就是“对症下药”。团队建立了高精度的内饰车身仿真模型，并用试验数据进行了校准，确保模型可靠。随后，针对两个问题提出了不同的优化思路：
图6 模态分析有限元模型

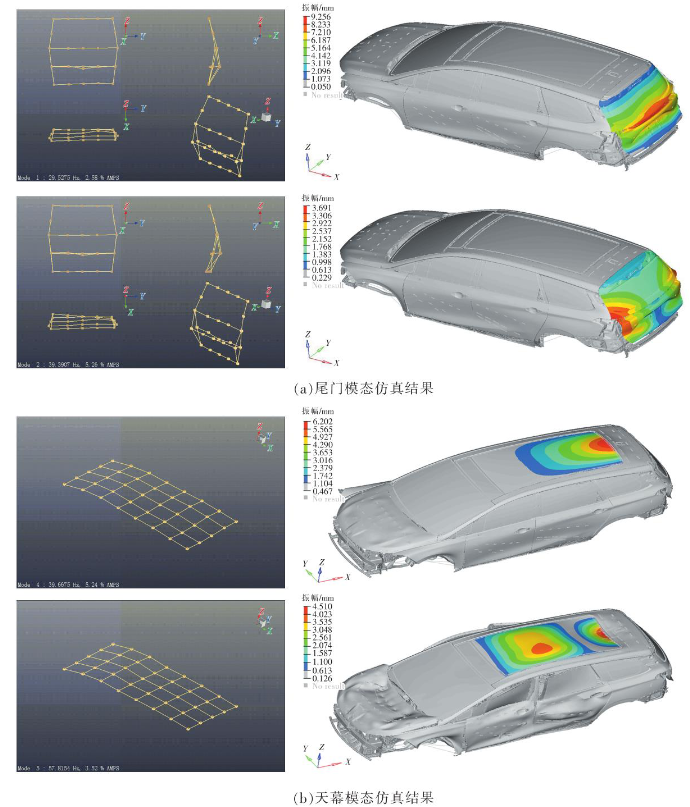

图7 尾门和天幕模态仿真结果
1. 治理27Hz噪声：强化尾门，实现“解耦”
尾门模态（29.2Hz）与后悬架模态（27.4Hz）过于接近，容易发生耦合共振。优化的核心是提升尾门刚度，将其模态频率“推离”问题频段。
团队设计了多种加强方案，最终选择了一种成本与效果均衡的方案：在尾门内板增加两块加强板，并加强锁钩安装点刚度。仿真显示，此举可将尾门一阶模态频率从29.2Hz提升至32.9Hz。
2. 治理43Hz噪声：重塑天幕，主动“避频”
天幕模态（37.8Hz）与声腔模态（40Hz）耦合引发了43Hz噪声。由于更改车内大空间声腔模态极为困难，优化方向改为调整天幕模态。
方案是改变天幕玻璃的曲面造型：中间和前部适当抬高，尾部下沉，使弧面更平缓。仿真显示，该设计可将天幕一阶模态从37.8Hz降低至32.1Hz，从而远离问题频率。

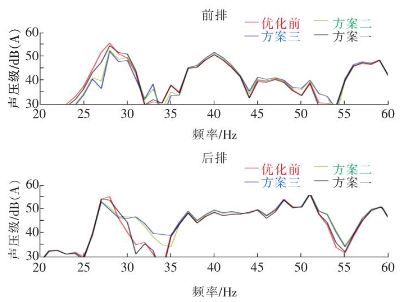

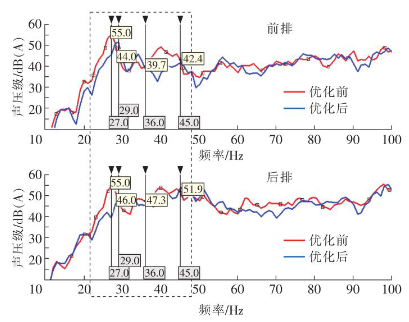

图8 尾门优化方案前后排声压级频谱曲线

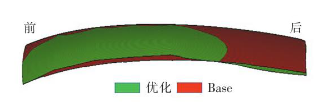

图9 天幕型面优化方案

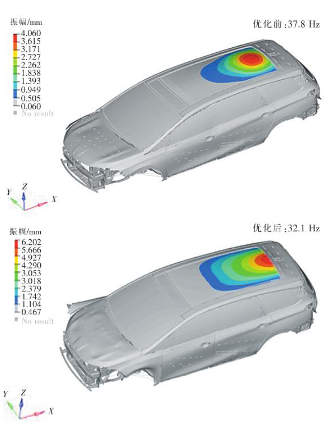

图10 天幕型面优化前后模态对比
图3：优化方案效果仿真对比（对应原文图8&11）
（图片说明：上下两图分别展示了尾门和天幕优化前后，车内27Hz和43Hz附近噪声的仿真结果。可以明显看到，优化后（红色曲线）在问题频率处的噪声峰值显著降低。）
五、实车验证：效果立竿见影
仿真效果显著，实车表现如何？研究团队在样车上实施了上述优化方案（通过加装质量块模拟结构加强），并再次进行道路测试。

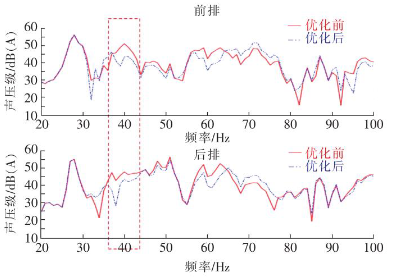

图11 天幕优化前后的声压级频谱曲线
图12 实车方案验证
图13 实车优化前后的声压级频谱曲线
（图片说明：左图为在实车尾门加装质量块进行验证；右图为优化前后实车噪声测试对比。实线为优化前，虚线为优化后，清晰显示两个问题峰值的下降。）
结果令人振奋：
针对27Hz噪声：前排噪声峰值降低4dB(A)，后排峰值降低6.4dB(A)，压耳感基本消失。
针对43Hz噪声：前排噪声幅值降低7dB(A)，后排降低3dB(A)，改善效果显著。
结语：一场精准的NVH攻坚战
这项研究展示了一套完整、高效的汽车低频路噪问题解决流程：从主观评价和客观测试确认问题，到利用TPA精准定位贡献路径，再通过模态与ODS分析锁定问题部件，接着用仿真分析指导优化设计，最后进行实车验证。
它不仅成功解决了某款MPV的具体问题，其“源-径-响应”的系统分析方法和“结构避频”的优化思路，更为整个汽车行业，尤其是新能源汽车的低频路噪控制，提供了极具价值的参考。在追求极致静谧体验的道路上，科学的诊断与精准的优化，正是打破技术壁垒的关键所在。
