ASME VIII2-2025焊缝疲劳降低系数Kf

承压设备分析设计—老梁

6月前浏览539

关注

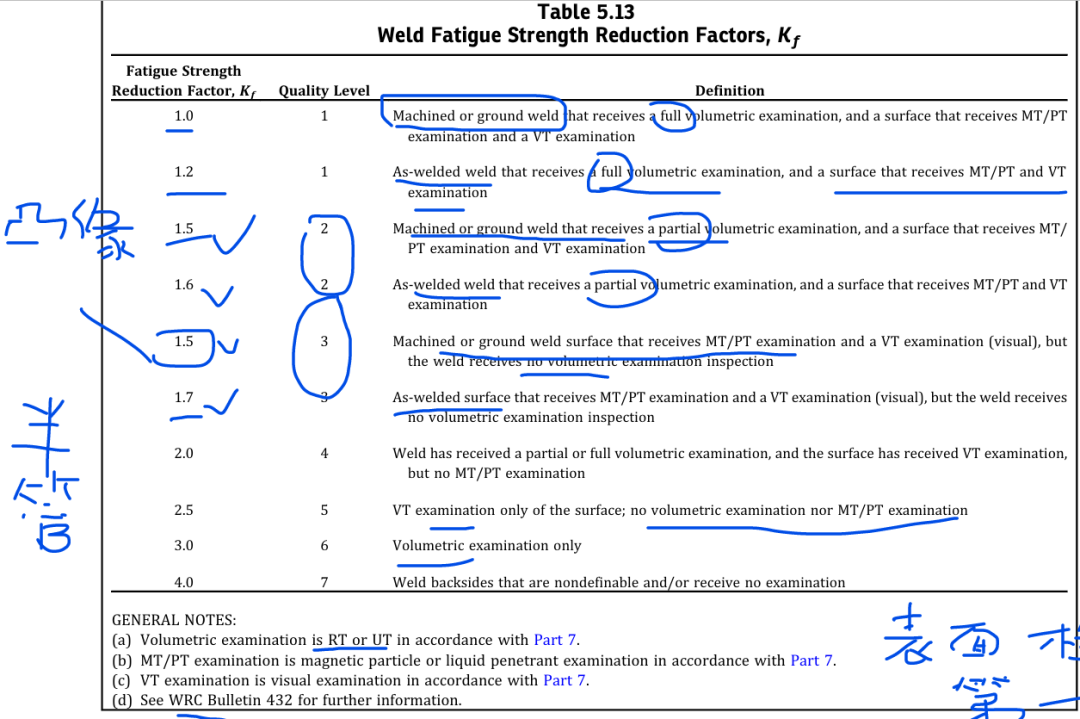

这个表是根据WRC 432给出的，上表给出了根据不同的无损检测（是体积性检测，还是表面检测，还是混合检测，还是没有检测等等），不同的表面状态（是打磨，还是没有打磨），将焊缝分成不同的质量等级，对应不同的焊缝疲劳降低系数Kf，对疲劳计算有很大的影响。

比如焊缝经过打磨，焊缝表面与母材齐平，进行了100%RT或100%UT检测，且进行了100%MT或100%PT检测，进行了VT检测，那焊缝疲劳降低系数Kf就是1.0

比如外半管与壳体的焊缝，如果焊缝经过打磨圆滑过渡，只进行了100%MT或100%PT检测，进行了VT检测，没有进行体积性检测，那焊缝疲劳降低系数Kf就是1.5

如果没有焊缝，那焊缝疲劳降低系数Kf就是1.0

还有很多例子就不一一给出了。

 很多人对这个表的应用都不同，理解也不一样，但从上表可以看出，焊缝表面质量对疲劳设备的影响是很大的，毕竟疲劳曲线是光杆试验得到的，打磨和没有打磨，对疲劳的影响也不同。我们经过很多类型设备的分析设计磨练，这里就不一一列举。
