LLC谐振变换器：从原理到量产的全流程设计指南

LLC谐振变换器是当前开关电源领域的主流拓扑之一，以其高效率、高功率密度和宽输入电压范围等优势，广泛应用于新能源、通信、工业控制等领域。本文将从原理分析、参数设计、仿真验证、PCB布局到量产测试，全面解析LLC谐振变换器的设计流程。

LLC谐振变换器原理分析

LLC谐振变换器由开关管、谐振电感、谐振电容和励磁电感组成，通过谐振回路实现软开关，降低开关损耗。其工作原理基于串联谐振和并联谐振的结合，在不同负载条件下自动切换工作模式，实现高效率运行。

谐振工作原理/ RESONANCE PRINCIPLE

LLC谐振变换器通过谐振电感Lr、谐振电容Cr和励磁电感Lm组成的谐振回路，实现开关管的零电压开通（ZVS）和整流二极管的零电流关断（ZCS），显著降低开关损耗。

工作模式分析/ OPERATION MODES

LLC谐振变换器主要有三种工作模式：串联谐振模式、感性模式和容性模式。在不同负载条件下，变换器自动切换工作模式，保持高效率运行。

增益特性分析/ GAIN CHARACTERISTICS

LLC谐振变换器的电压增益随开关频率变化而变化，通过调整开关频率可以实现宽范围的电压调节，适应不同输入电压和负载条件。

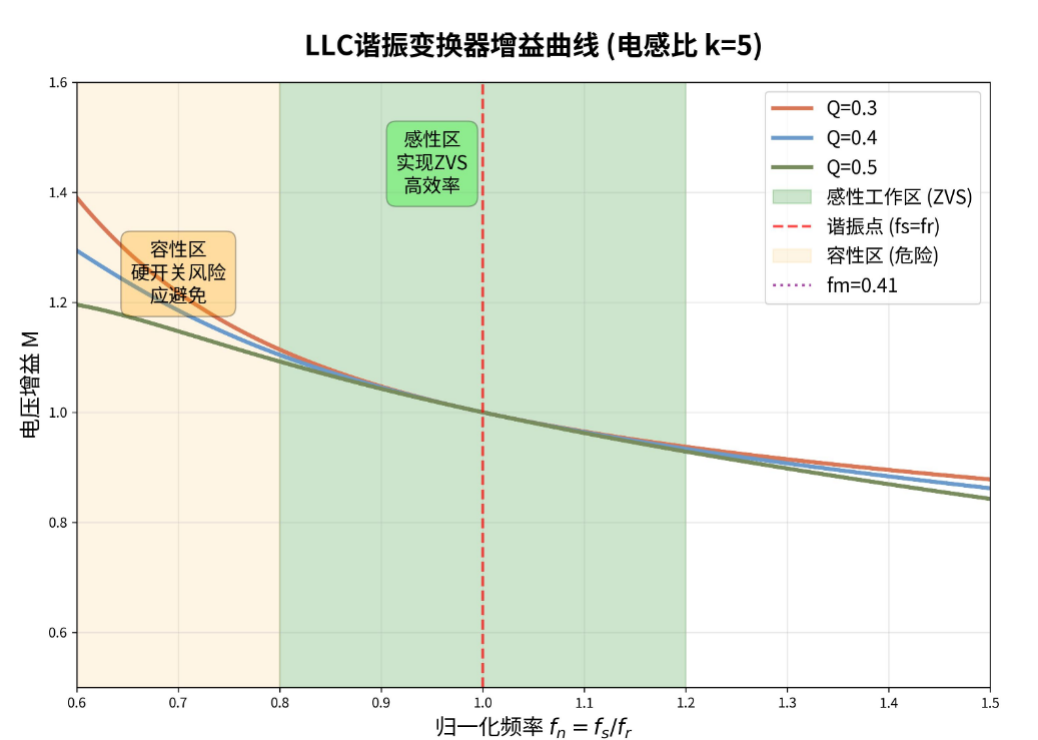

图 | LLC谐振变换器增益曲线 (k=5, Q=0.3,0.4,0.5)

LLC谐振变换器参数设计

LLC谐振变换器的参数设计是实现高性能的关键，主要包括谐振电感、谐振电容、励磁电感、开关频率等参数的计算和优化。合理的参数设计可以保证变换器在全负载范围内实现软开关，提高效率和可靠性。

LLC谐振变换器仿真验证

仿真验证是LLC谐振变换器设计的重要环节，通过仿真可以验证拓扑结构的正确性、参数设计的合理性和性能指标的达标情况。常用的仿真软件包括PSpice、Saber、Simulink等。

LLC谐振变换器仿真波形展示了开关管的零电压开通和整流二极管的零电流关断，验证了软开关的实现。





LLC谐振变换器PCB布局

PCB布局是LLC谐振变换器设计的关键环节，合理的布局可以提高变换器的效率、可靠性和EMC性能。布局时需要考虑功率回路、信号回路、热设计和EMC优化等方面。

LLC谐振变换器量产测试

量产测试是LLC谐振变换器设计的最后环节，通过测试可以验证变换器的性能指标、可靠性和一致性。量产测试包括电气性能测试、可靠性测试和一致性测试等。
