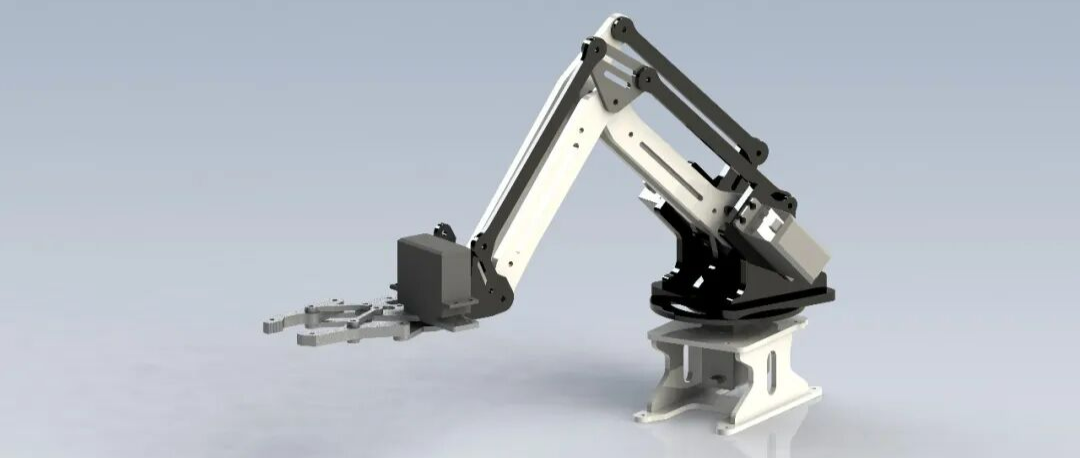

连杆式机械臂在变负载下，如何通过结构设计保证刚度满足要求且保持轻量化？

知识拓展

1. 变截面等强度设计

• 根据负载变化调整杆件截面形状，使应力分布均匀，避免局部过载。
• 例如：采用抛物线形或阶梯形截面，在受力大的区域增加材料，受力小的区域减薄。

2. 加强筋仿生布局

• 模仿生物骨骼（如鸟类骨骼、植物茎秆）的筋络结构，以网格或蜂窝状加强筋提升抗弯抗扭刚度。
• 通过拓扑优化确定筋条分布，在关键路径（如应力集中区）集中强化。

3. 高比强度材料应用

• 选用碳纤维复合材料、钛合金或高强度铝合金，在保证强度的同时降低自重。
• 结合层压设计（针对复合材料），通过铺层角度调整适应多方向载荷。

4. 局部刚性强化策略

• 在关节、连接处等薄弱区域采用镶嵌衬套、增加法兰或局部加厚。
• 使用预紧结构（如预紧螺栓）减少结合面变形，提升连接刚度。

5. 集成设计方法

• 结合有限元分析与拓扑优化，在设计阶段迭代计算，实现材料的高效分布。
• 采用模块化设计，将高刚度部件与轻量化部件分离，便于针对负载变化调整。

相关案例

1. 工业机器人臂变截面设计

• 应用场景

  汽车焊接生产线中，机械臂需频繁搬运不同重量的工件。

• 设计方法

  采用等强度变截面结构，臂体从电机端到末端逐渐收窄，结合拓扑优化去除低应力区材料，使用碳纤维复合材料降低重量，并在关键铰接处嵌入局部钢制衬套强化刚性。

• 效果

  在各负载工况下，变形量均在允许范围内。

2. 仿生农业机械臂的加强筋布局

• 应用场景

  果蔬采摘机械臂需适应果实重量差异（0.1-2kg）及野外振动环境。

• 设计方法

  模仿昆虫甲壳的网状加强筋结构，在铝合金臂内部采用3D打印生成轻量化蜂窝支撑；关节处采用镁合金减轻惯性，并通过预紧式交叉滚子轴承提升抗扭刚度。

• 效果

  负载范围内固有频率满足动态要求。

3. 航天轻量化机械臂的局部强化策略

• 应用场景

  空间站舱外机械臂抓取载荷从工具（10kg）到实验舱段（200kg）差异极大。

• 设计方法

  主桁架采用碳纤维-钛合金混合骨架，内部填充仿生泡沫芯；高负载接口处嵌入“刚性岛”设计（局部增材制造钛合金网格），配合应变传感器实时调节驱动补偿。

• 效果

  臂体自重降低40%，极端负载下刚度波动小于5%，适应太空微重力环境下的变任务需求。

名词定义

1. 专利名称：一种大尺度轻量化的张力驱动型空间机械臂
   专利公布号：CN116330343A

2. 专利名称：一种调节变负载机器人关节位置的控制方法及系统
   专利公布号：CN111230889A

3. 专利名称：柔性关节机械臂运动控制仿真计算方法及装置
   专利公布号：CN115946131B

   这些专利涵盖了机械臂轻量化设计、变负载控制、刚度保持等关键技术领域。
